拆解+实测，这款电源买到就是赚到，安耐美白金认证 PX 1200W

5080显卡开卖了，虽然还在排队抢，9070马上也要来了，所以换个新电源不算过分吧。现在买电源，要支持ATX3.1和PCIe 5.0，这个毕竟是主流和未来的趋势。功率也要大，留点富裕也是妥妥的。全日系电容要上吧，这个肯定是基本了，十年质保，一个电源用十年也是需要的。看了一圈，选择了知名厂商安耐美的PlatimaxII 1200DF，简称PX 1200W。

安耐美这个牌子还是很好的，这个名字起的就很好，安全、耐久、美丽漂亮。环保纸盒外面套着彩色印刷套壳，环保又好看。

上面有产品的特色，支持ATX3.1；原生12V-2x6 显卡线，支持最大600W功率和PCIe5.0显卡；独特的逆转弹尘技术和弹尘按钮。ATX3.0/ATX3.1标准的电源，这是新的电源标准，对于瞬间功率有了更高的要求，可以避免瞬时高功率对于电脑设备的损坏。新标准要求瞬时整体功耗要求是200%，显卡12V-2x6瞬时功耗300%。安耐美这款电源，测试可满足235%瞬时峰值功率，超出了ATX3.0的标准要求，电源性能更强，使用更加放心。

还有电源的输入输出指标，总输出1200W，12V最大输出也是1200W，很强劲。

打开盒子，里面有说明书一本，然后是黑色的无纺布袋2只，无疑左侧的是包裹的电源，右侧是线材包。

无纺布包上面印着ENERMAX的字样，还有标记，高端定制就是不凡。

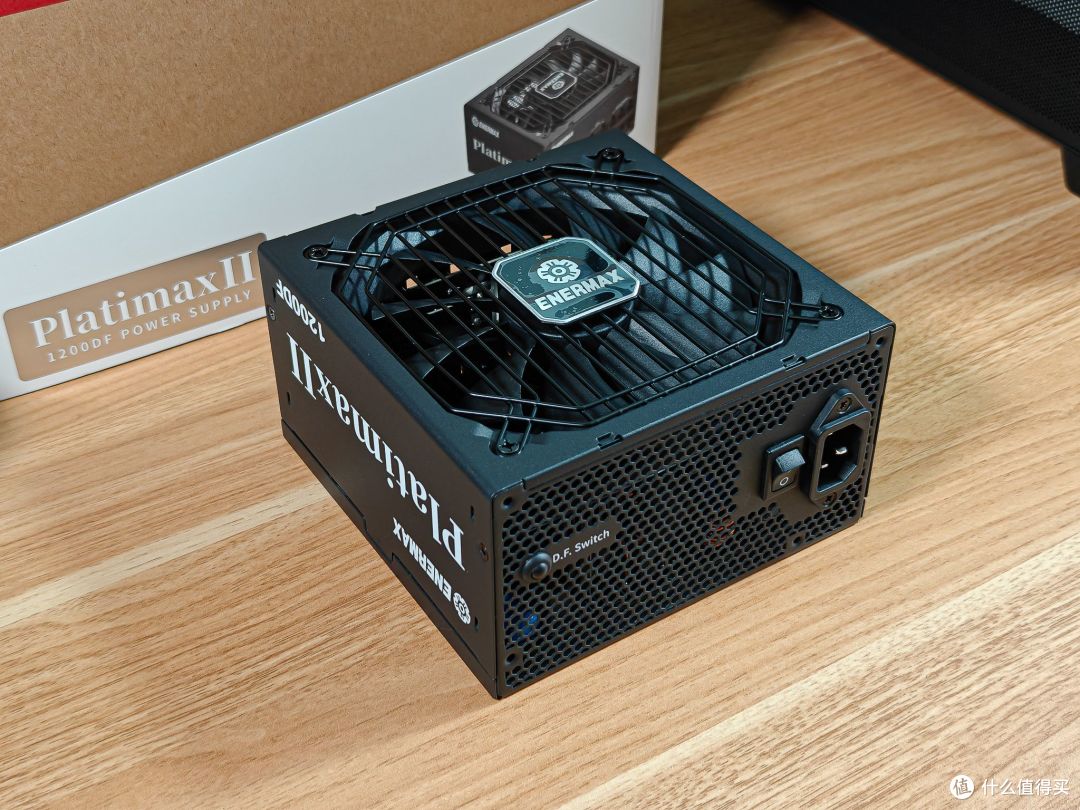

将电源从袋子里取出，它的大小是标准的150mm x 150mm x 86mm。拿在手里沉甸甸的，全身传统的黑色，哑光漆面，泛出金属光泽。电源线接口位于一侧，边上是电源开关。另外一侧则是有个按钮，边上写着D.F.Switch，这个就是弹尘按钮。安耐美独特的弹尘设计，在开机通电的时候，风扇会先反向选择一段时间，弹出灰尘，然后再正常方向运转。在电源运行过程中，随时按下这个弹尘按钮后，风扇同样会反向一段时间弹尘，然后再回复正常方向运行， 这样的设置有助于清理电源内部灰尘，让元件得到更好保护，延长使用寿命。

散热格栅是独特的八边形，中间有金属名片，中间是ENERMAX的安耐美LOGO，浮雕设计别有特色。里面是有11片扇叶，同样是哑光黑色。风扇直径135mm，相对电源通常采用的120mm风扇在同样转速下无疑可以提供更大的风量。散热栅栏有四颗螺丝固定，可轻松拆下清洁扇叶。此外电源具有自动启停功能，当温度不到55度或者负载在60%以下时，自动停转，减少噪音。

这款电源是全模组电源，电源的各种接口分为2排，并且有明显清晰的标记。上面一排如上图从左到右分别为3个PCI-E 8孔接口，2个CPU 8孔接口，3个SATA/Molex 6孔接口。下面一排从左到右分别为1个 PCI-E 8孔接口，一个直供显卡，支持ATX 3.1标准的12V-2x6接口，14+18的主板接口，2个SATA/Molex接口。接口丰富，各种应用绰绰有余。

电源的顶部贴有电源的技术指标。这款电源采用主动式PFC+全桥LLC谐振+同步整流+DC-DC结构，目前主流高端电源的配置方案，额定功率为1200W。其中+12V的额定输出电流为100A，高达1200W。+5V与+3.3V均为20A额定输出电流，输出总功率100W。右上角有80 PLUS PLATINUM，就是说这款电源具有80PLUS白金认证。

除了电源线外，一共有十组模组线材，均为高端电源流行的压纹线，更加柔软，方便整理。

线材有20+4PIN电源线一根，长度600mm。CPU4+4供电线2根，每根长度700mm。12V-2x6（12+4Pin）显卡ATX3.1直供线一根，长度600mm。PCI-E （6+2）PIN供电线3根，每根长度600mm。SATA供电线2根，每根有4个接头，长度是450+150+150+150mm。4PIN PERIF，就是俗称的大4PIN线一根，4个接头，长度是450+150+150+150mm。

这个就是12V-2x6（12+4Pin）显卡ATX3.1直供线一根，可承担600W的功耗。

CPU供电线，4+4PIN，端子上具有标识。

PCI-E接线，均为6+2PIN，也同样的在接头侧面有标识。

这个是SATA供电线，每根有4个接头。

Molex供电线，俗称的大4PIN接口。

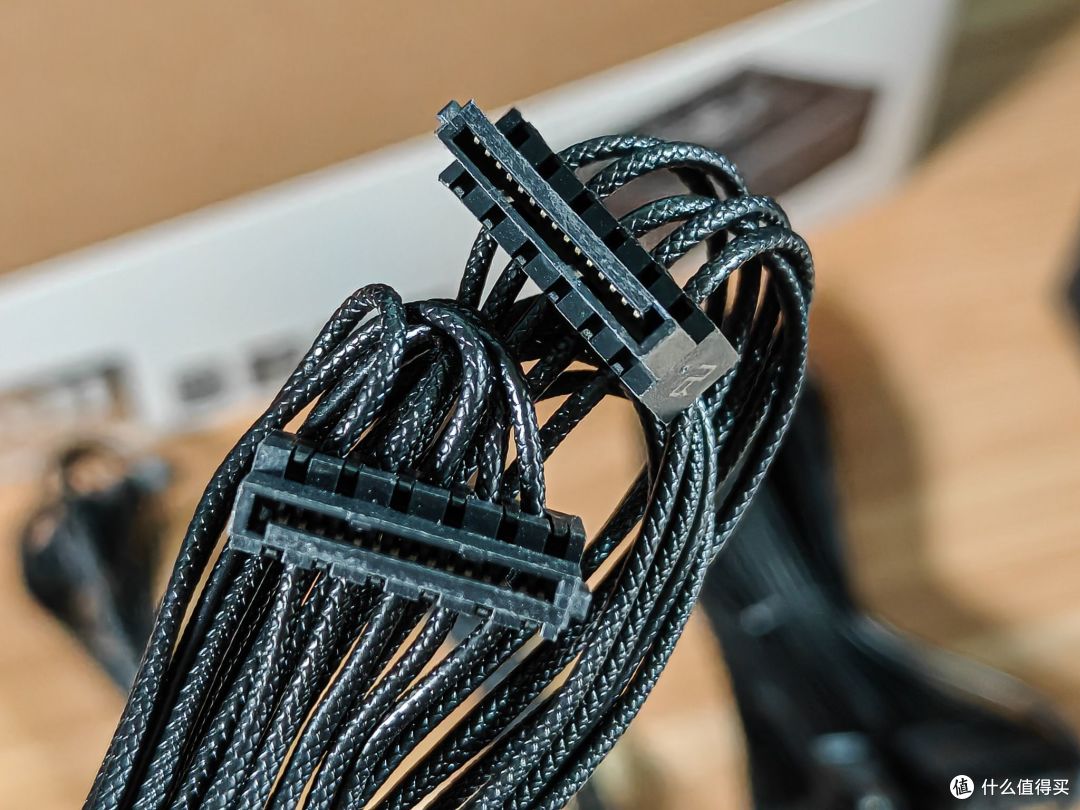

主板电源供电线，接到电源的是14+18PIN接口，接到主板的是20+4PIN接口。

我们让大家更加深刻的了解这款电源，我决定拆开给大家看看。需要注意的是，这款电源提供了长达10年的质保，但是拆解会失去质保资格，所以本次的拆解更加凸显价值。

拧掉若干螺丝将电源打开，打开盖子。带有风扇的顶盖一侧有透明塑料，上面还有开口。这样的设计为了调节风向，从而得到最好的冷却效果。电路部分非常齐整，两侧有透明塑料片隔离绝缘，电源采用了主动式PFC+全桥LLC谐振+同步整流+DC-DC结构。

再来看看风扇，背面标签显示是GLOBE FAN的，型号为RL4Z S1352512HH，直流无刷电机，12V/0.45A。这款风扇直径135mm，11个扇叶。双滚珠轴承风扇寿命长，噪音低。

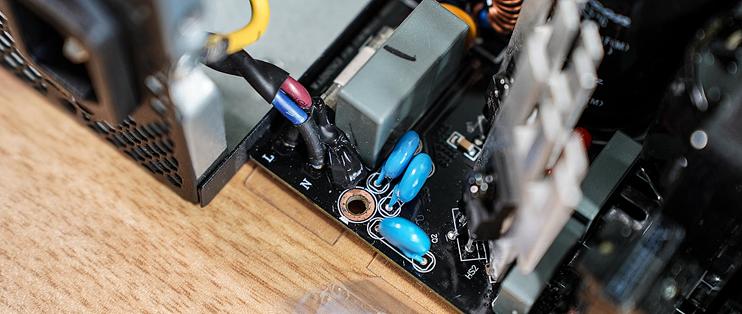

从先从交流进电回路看起，它采用了二级EMI电路，这边是初级的，可见Y电容、X电容。

换个角度，可以看到其他的有白色的保险管，黄色的压敏电阻，2个共模电感一高一低，高的下面有安规X2电容等等。最左边有2个电容和一个薄膜电容，这个总体来说EMI电路完整。

电源配置有两个整流桥，共用一块铝制散热片，就是左侧的这块。右侧还有一块铝制散热片，用于给PFC电路的开关管等散热。

PFC电路实在看不清啊，根据网上的资料，这里应是则配置有2个开关管与1个二极管，外面醒目的PFC升压电感，一个立着的小板是5VSB小板，小板后面的应该是高频变压器。

从上方看，散热片呈现阶梯型排列。散热片左侧上方的包裹的就是PFC控制器，右侧一个绿色的NTC热敏电阻。中间往上就就是2个主电容，主电容左侧是LLC谐振电感。

2个主电容可看出是日本红宝石（Rubycon），具体规格为420V/470μF/105℃，等效总容量940μF，足够使用。右侧散热片上是LLC主控开关管。

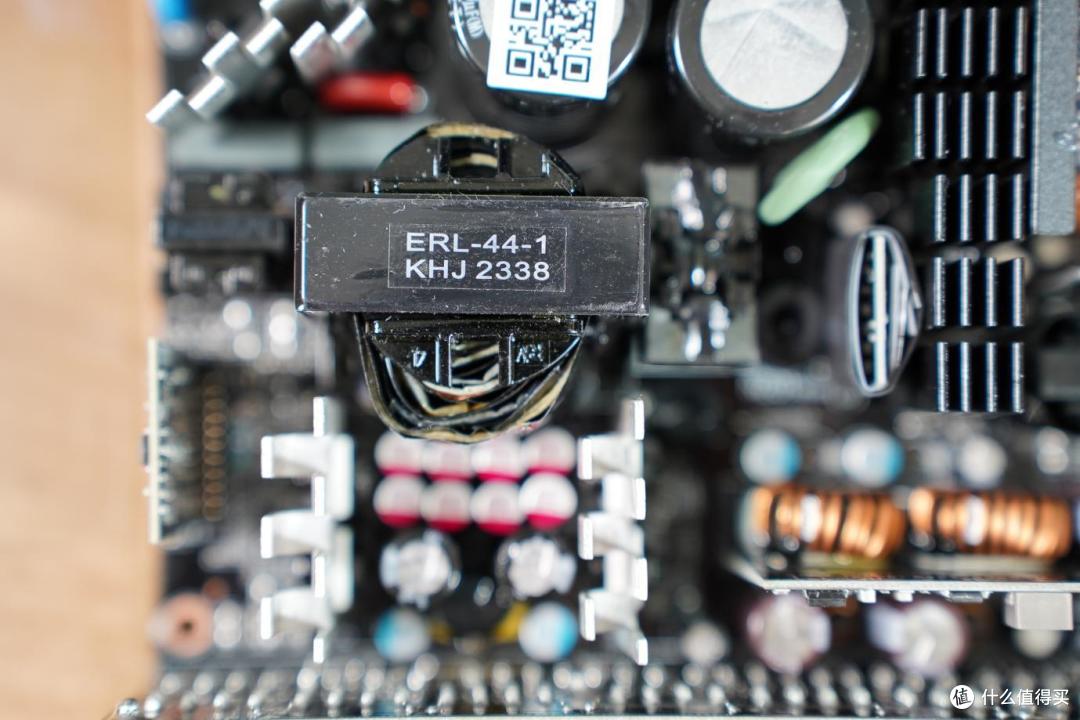

后面黑色的ERL-44-1是主变压器。

变压器的下面是电源的+12V输出，采用的是同步整流，MosFET与辅助散热片均布置在主PCB的正面，有2组，中间则是一堆日系电容。最左侧的小板是LLC主控。

换个角度看就是这款板子。

电源的+5V与+3.3V采用DC-DC设计，配置有2个开放式线圈电感与固态电容，小板的对面则是线路。面对的有接口的立着的小板是控制风扇和弹尘开关的。

输出模组竖向一体式，后面布满了许多电容，用于12V输出和3.3V/5V输出， 用料很足。

好的拆解完了，我们看这款电容设计优秀，布局得当，散热良好，多个子PCB设计，排布整齐，全日系电容符合宣传。下面来安装测试一下。

安装电源的时候，建议预先接好各种接线，否则当电源安放到机箱内后，再接线是十分困难的。

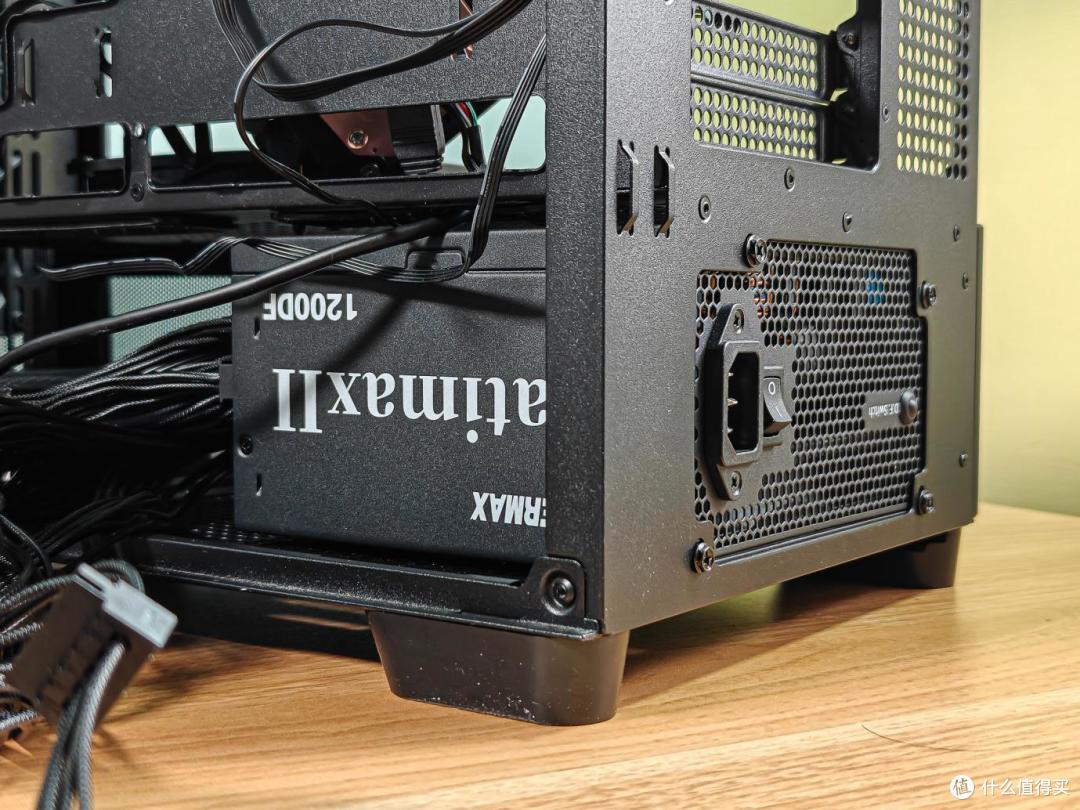

将电源安装到机箱内，可以看出先安装好模组线的必要性。

安装完毕启动，电脑顺利运行，可以流畅无忧的畅玩3A大作了。

我们看下电脑配置，CPU是英特尔i7-14700KF，内存是佰维16GBx2 ，显卡是蓝宝石RX 7900XTX，主板是微星的Z790MPOWER。

运行AIDA64 FPU 压力测试 + 甜甜圈 压力测试，同时跑满CPU + GPU显卡，我们看到CPU功耗251W，GPU功耗409W。

切换到到电压检测界面，我们看到12V电压输出非常稳定，一条直线波澜不惊，说明非常稳定。这款电源具备静音效果，如果温度不到55度或者负载在60%以下时，风扇会自动停转，减少噪音。

总的来说，安耐美这款PX 1200W电源，支持最新的ATX3.1和PCIe5.0，全日系电容，十年质保。通过拆解看出设计优秀，散热良好，用料上乘。主动式PFC+全桥LLC谐振+同步整流+DC-DC结构，目前主流高端电源的配置方案。实际测试输出稳定，运行可靠，是款十分优秀的电源，用的放心，值得选择。
