一张图纸上有5000条线，AI怎么知道哪条是墙哪条是管

打开一张工程图纸，你看到的：一条线是墙、一条弧是门、一个圆是消火栓、一条虚线是暖通管道、一个数字是管径标注。但AI看到的：5000条线、300个圆、800段文字——全部混在一起，没有标签、没有分类、没有归属。

图纸分层分物，就是AI从这5000条线中找出墙、管、门、窗、设备的过程。它不是图层开关，不是文字识别，而是让每一个图元获得工程语义——从"一条线"变成"一段墙"，从"一个圆"变成"一个消火栓"。

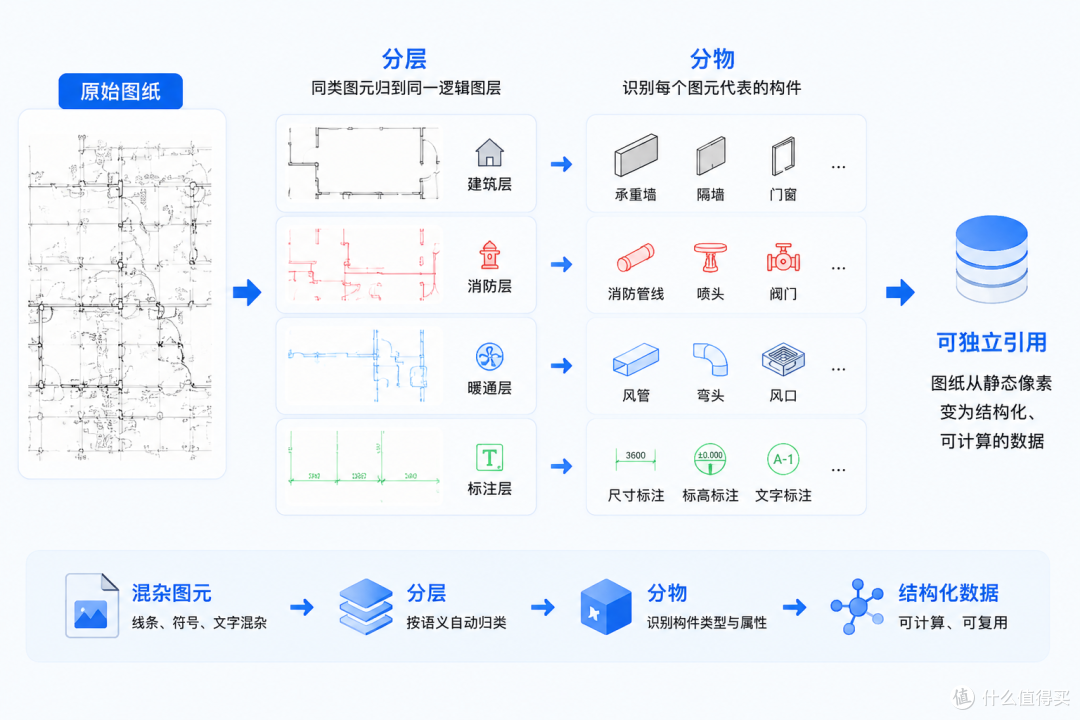

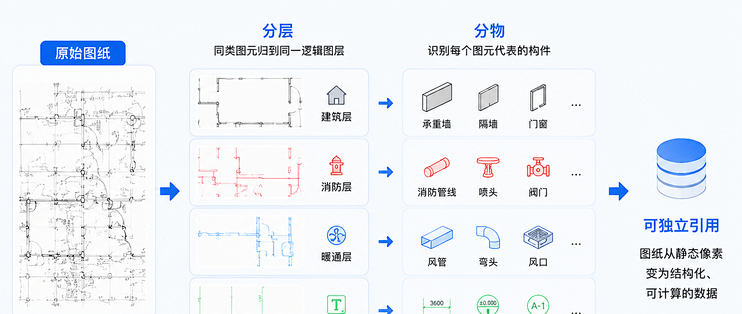

分层分物到底在做什么？

分层：把同类图元归到同一个逻辑图层——所有墙线归"建筑层"，所有消防管线归"消防层"，所有暖通管道归"暖通层"。这不是CAD里的图层开关操作，而是AI根据图元语义自动判断归属。

分物：在图层内进一步识别每个图元代表什么构件——这条线是承重墙还是隔墙？这个圆是喷头还是阀门？这段弧是弯头还是风管截面？

可独立引用：分层分物是将工程图纸中混杂图元按语义类别拆分为独立构件对象的过程，使图纸从静态像素变为结构化、可计算的数据。

没有分层分物，下游全部卡死

断裂点

没有分层分物时

有分层分物后

自动设计

AI无法区分墙和管，设计生成无从谈起

构件级输入，直接驱动BeesFPD生成

BIM翻模

人工逐根线辨认，4天翻一个中型项目

AI构件识别+系统分离，2小时完成

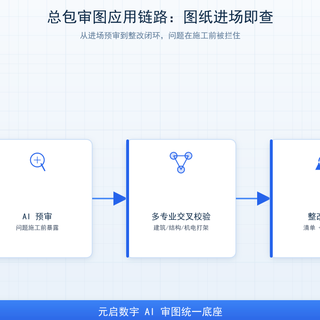

审图校核

无法筛选特定构件，只能人工逐图检查

按构件类型筛选，AI自动定位问题

工程算量

手动数喷头、量管段，耗时且易错

构件自动统计，数量+规格秒级输出

图纸复用

改扩建项目拿老旧图纸，人工重新整理

AI自动解析，老图纸秒级结构化

没有分层分物，图纸就是一堆像素——下游的自动化全部没有输入源。分层分物是所有自动化工作的第一步：先读懂，才能做后面的任何事。

适合谁？

• 改扩建项目负责人：拿到十几张老旧扫描图纸，需要快速结构化，不是逐根线辨认

• BIM翻模工程师：不想再花4天逐个识别构件，希望AI先把图纸读懂

• 审图人员：需要按构件类型快速筛选定位，不是一张一张翻图纸

• 算量造价人员：从图纸直接提取构件数量和规格，不需要手动数

从5000条线到构件表：五步拆解

第一步：图元提取 从DWG或PDF中提取所有几何图元——线条、弧线、圆、文字、标注。一张5000㎡的商业综合体图纸，可能有5000+条线、300+个圆、800+段文字。全部提取，不遗漏。

第二步：语义分类 BoE-Parse对每个图元进行语义判断——这条线属于建筑（墙/门/窗/梁/柱）、机电（给排水/消防/暖通/电气）、还是标注（尺寸/系统编号/说明文字）。不是按颜色分、不是按线型分，而是按工程含义分。

第三步：构件识别 在语义类别内，进一步识别每个图元的构件身份——建筑层中的线：这是承重墙、隔墙还是幕墙？消防层中的圆：这是喷头、消火栓还是信号阀？暖通层中的弧：这是弯头还是风管截面？

第四步：系统分离 把构件按工程系统归组——给水系统、排水系统、消防系统、暖通供回水、暖通新风、强弱电……每个系统是一条完整的工程逻辑链，不是一堆散点。

第五步：属性绑定 把标注信息与构件自动关联——DN100标注绑定到对应管段，3F标注绑定到对应楼层，消火栓型号绑定到对应设备。标注不再是浮在图纸上的文字，而是构件的属性数据。
