纵向立式数显ITX主机，九州风神 CH170+铭瑄Z790I装机分享

立式垂直风道的ITX机箱这两年比较火，在相对较小的占用面积下实现较大的箱体兼容性，同时实现风道的垂直运作，散热表现也会更好。

今天带来的就是九州风神的立式垂直风道的ITX主机，CH170，它是基于CH160设计的，箱体结构基本就是CH160，细微改变在于去掉了提手，增加了垂直放置的数显底座配件，CH170可以更换CH160的玻璃面板，实现多种玩法。

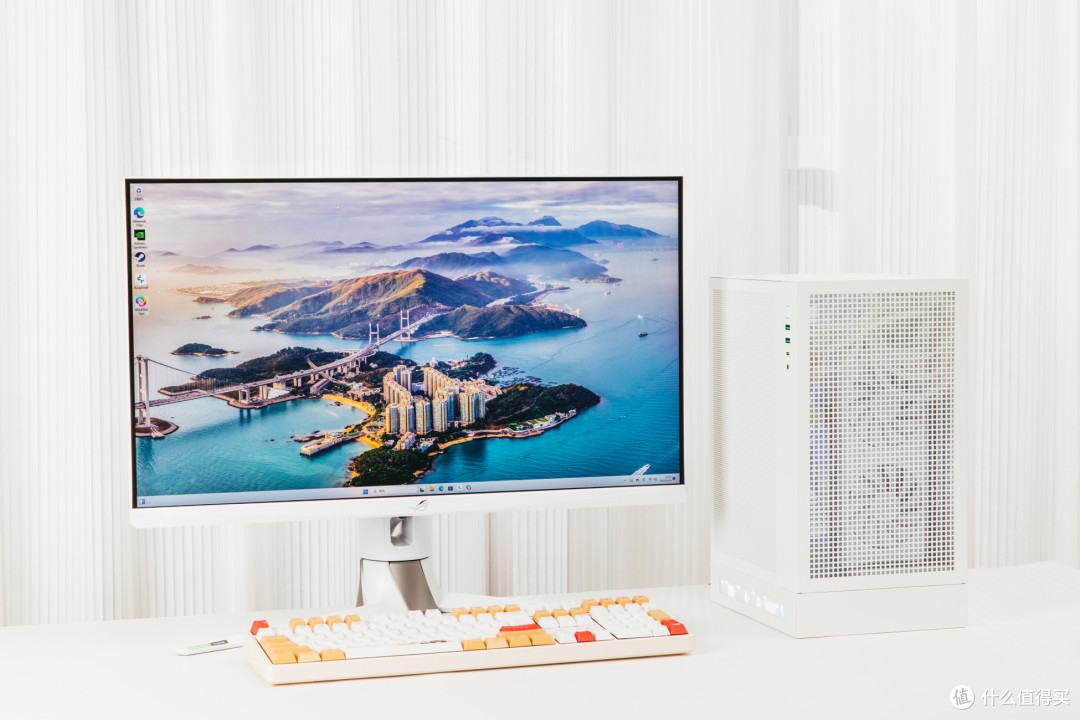

035A8416

配置方面主板来自铭瑄的Z790I电竞之心，也是一块性价比很高的790主板，轻松支持升级高阶处理器；显卡来自索泰的RTX 4060ti 8G星辰OC，完全可以支撑起来2k分辨率下黑神话的流畅运行；固态和内存均来来自金士顿，固态是金士顿新推出的新品NV3，量大管饱性能还非常不错，内存依旧是DDR5 6800超级野兽；散热来自九州风神的冰魔方240水冷。

035A8310

CH170是支持ATX电源的，不过在水冷模式下，只能使用SFX电源，另外如果想要实现完整意义上的垂直风道，只能只用SFX电源侧装模式，也就是我不是不推荐ATX电源的。

水冷模式下只能安装一个风扇，风冷模式下则可以安装最多四个风扇。

如果想使用玻璃侧板，需要去掉侧面的风扇/水冷支架，这个时候就等同于CH160竖立起来。

单机细节

035A8405

035A8397

全身Mesh网孔也意味着散热能力不错，增加的数显功能底座可以更直观监视硬件状况，整体装机空间还是蛮宽敞的。

035A8393

正面透过Mesh网孔可见内部的显卡，显卡散热环境挺不错。

035A8419

换个测视角度，电源也是直面散热网孔。

035A8417

CH170也可以使用九州风神的像素颗粒自由DIY。

035A8401

原本位于底部的IO接口区域直接抬升到了顶部。

035A8327

数显底座显示的内容非常丰富，也可以自定义显示内容，这次九州风神也是更新了数显软件，比之前好用多了。

035A8335

索泰4060ti 8G星辰OC特写，也是一张双风扇，对小机箱很友好的显卡，而且价位相对来说比较适合绝大多数用户。

035A8337

九州风神冰魔方也是颜值非常高的一款水冷，略有可惜的是这个装机场景下看不到冷头。

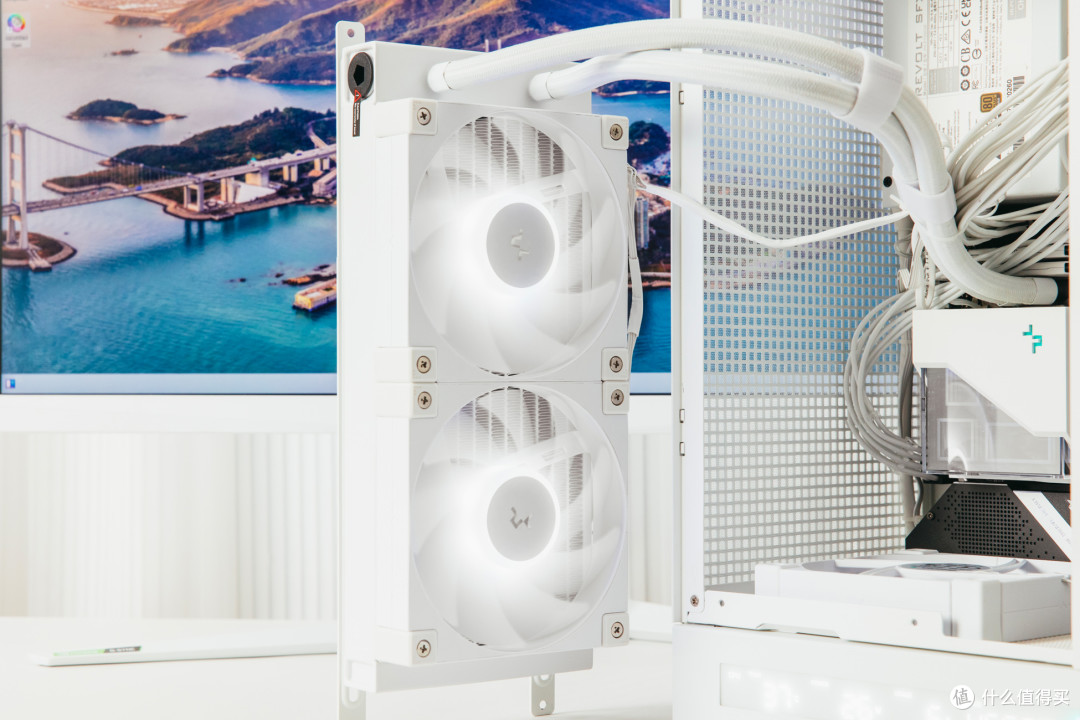

035A8365

拆掉水冷支架，冰魔方风扇特写。

035A8353

冷头一如既往的好看。

配件展示

035A8218

这是一张性价比非常高的Z790 ITX主板，基本这个价位很多品牌可选择的只有B760芯片组的ITX主板，预算紧张的场景下，铭瑄Z790I电竞之心就非常值得考虑。

035A8231

035A8237

整张主板依旧是银黑配色，银色用于点缀，整体造型还是耐看的，这个价位还给了金属背板也是有些出乎意料，增加了主板的强度，外观其实和上一代的Z690I差异不大，正面看上去几乎完全一致，最大的就是背后新增的金属背板。

有一点很有意思，包装盒里涵盖了一张厚度可观的亚克力板子，可以搭配附赠的铜柱螺丝组成一个简易的测试平台。

铭瑄Z790I采用了8+1相供电，单向90A电流，和上一代看齐，这个配置其实完全可以满足旗舰处理器的供电需求。

035A8232

左侧IO区域装饰效果不错，镂空孔洞下方其实隐藏了一个3cm风扇，用于为MOS散热。

035A8228

处理器为单8pin供电，两块散热马甲之间可以看到一根6mm热管连接。

035A8224

内存支持方面是两条DDR5，7400Mhz频率，这一侧还可以看到4个SATA接口。

035A8222

显卡插槽规格PCIe5.0*16，做了金属加固，固态散热马甲上还有电竞之心的Logo，这个点缀装饰确实很有意思。

035A8276

散热马甲下方 M2插槽，PCIe4.0规格，背部还有一个M2插槽，配合四个SATA接口，存储拓展还是OK的。

035A8280

接口方面舍弃了铭瑄B760I系列上夸张的四个视频接口和双2.5G网口的配置，取而代之更实用。

四个USB2.0，一个20Gbps传输速率口，四个USB3.2 GEN1，无线传输给了WiFi6规格，不是最新但是这个价格也可以理解，音频和2.5G网络接口都是基操了。

035A8190

索泰的白色显卡选择较多，这次则是新推出的RTX 4060ti 8G星辰OC，一张双风扇单8pin供电的显卡，我愿意称之为目前N卡中的甜品显卡，小巧的体积也可以轻松放置到大部分小机箱中。

4060Ti采用了AD1006-350核心，4352个CUDA核心，手头这张则是8G显存，Boost频率2.5Ghz。

035A8197

035A8201

整张显卡采用了灵动星迹设计语言，造型也十分有意思，风扇和本体都是白色，显卡三围仅有239 x 44 x 115mm。

035A8198

双90mm散热静音风扇，均为白色，具备智能启停功能。

035A8194

背面也是异形造型，背板为整张金属板，官方称之为太空舱背板。

035A8195

尾部镂空的造型可以很好的提升散热能力，不过4060Ti本身热量也不高，可以看到背部还是做了一些凹进去的造型。

035A8199

可以看到内部的热管，侧面的单8pin供电接口。

035A8204

金士顿更新了性价比高性能产品线，NV3，主打一个读取6000MB/s高速，对比此前的NV2，完全就不是一个级别的产品，提升非常明显。

NV3写入速度5000MB/s，其中512G/1T/2T设计的TBW寿命分别是160TBW、320TBW、640TBW，提供了三年质保，后续还有4TB的版本，非常适合做大容量仓库盘。

035A8205

035A8206

单面PCB设计，正面仅覆盖一张白色贴纸，PCB背板无任何元件。

035A8207

揭开贴纸，仅能看到三颗芯片，这也是无缓存设计的固态。

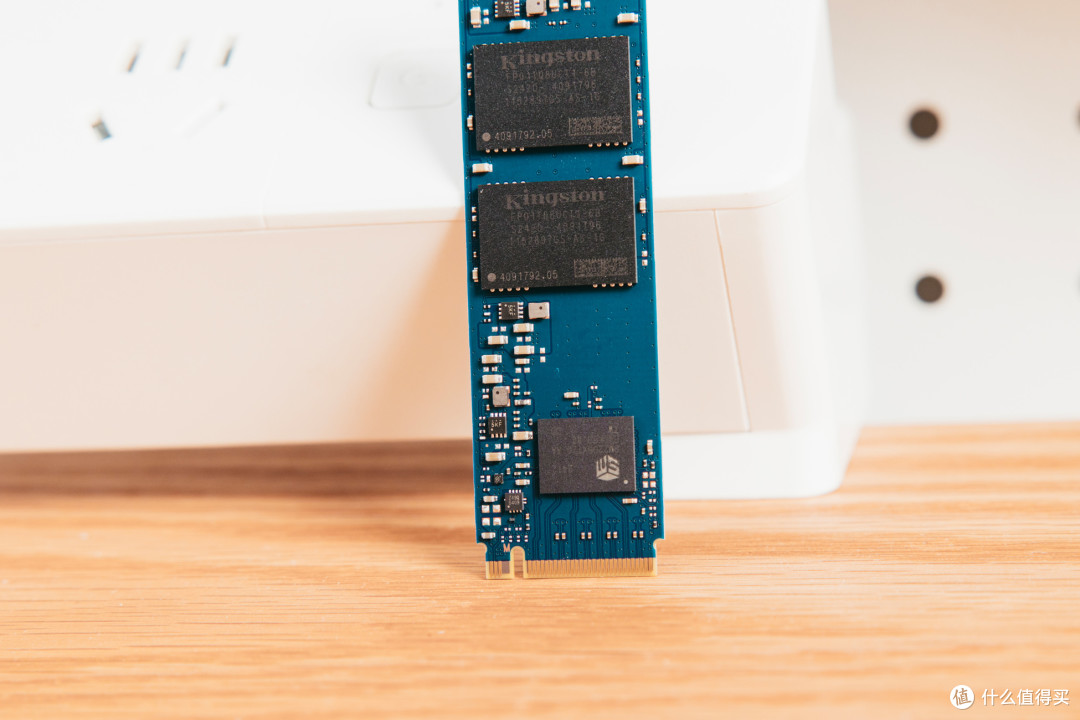

035A8210

两颗较大的为内存颗粒，印有金士顿的logo，为162层堆叠的QLC颗粒。

035A8211

小一点的为主控芯片，来自群联的PS5027127。

035A8245

九州风神冰魔方LT240一体水冷，此前有过无光风扇版本，这次选用的冰魔方则是ARGB幻彩升级版本，除了增加ARGB光效，水泵也从第四代升级到了第五代。

035A8251

035A8247

五年质保，支持多平台，虽然是去年推出来的全新水冷头设计风格，但是颜值依旧非常耐打。

035A8248

035A8249

多维无限镜面看起来依旧非常惊艳，就是亚克力表面容易划伤。

蒙德里安“几何行体派”的设计灵感确实独树一帜。

035A8253

冷头水泵升级为了九州风神自研第五代高能水泵，采用了全新的3相6槽4级马达，相对于此前采用的四代水泵，温度平均能低上3度左右。

035A8250

冷排尺寸没有变化，依旧是282 x 120 x 27mm，搭载了九州风神动态泄压技术，在冷排内增加了泄压囊，通过压差变动改变冷排内液体的容积，保持内部压力平衡，延长使用寿命。

035A8252

这次的风扇型号为FD12ARGB，除了具备光效外，叶轮形状也做了优化，最高转速2400RPM，同时风扇之间以菊花链接方式一拖二，走线更轻松。

035A8242

机身散热风扇型号为FT12，也是九州风神的高端风扇，最大特点是采用了三相十极十二槽电机，搭载高规格的FDB 轴承，提供了五年质保。

透过中心透明材质可以看到内部的电机。

最高转速2200RPM，整体性能还是非常不错的。

035A8174

CH170整体垂直一览，大面积的MESH网孔，也可以更换为玻璃面板观赏性更佳。

035A8177

去掉底座基本结构和CH160一致，算上底座长宽高为250mm、201mm、378.5mm。

035A8179

底座的高度相当可观，无需使用L型视频转接口。

035A8180

增加的数显底座还是非常实用的，出了支持CPU信息，还可以监视GPU信息和电源信息。

035A8184

内部几乎和CH160一致，增加的横梁可以安排双12cm风扇或者240冷排，也依旧支持ATX电源但是我不建议，此外配件中也有一个风扇安装配件，可以将原先CH160的前脸，现在CH170的顶部增加一个排气风扇。

035A8186

侧面还提供了相当可观的理线空间和相应的走线设计。

性能&游戏&AI测试

1

14490F搭配张索泰4060Ti， PC MARK10 EXTENDED总分超过1w，为10497，游戏和数位内容创作最高。

2

3D MArk系列测试， 这张索泰RTX 4060Ti Port Royal分数7994，Speed Way分数3177，Steel Nomad 2815分，总体成绩还可以。

3

3D Mark 一些常规测试，Time Spy显卡13429，Fire Strike显卡34054，Fire Strike Extreme显卡15746。

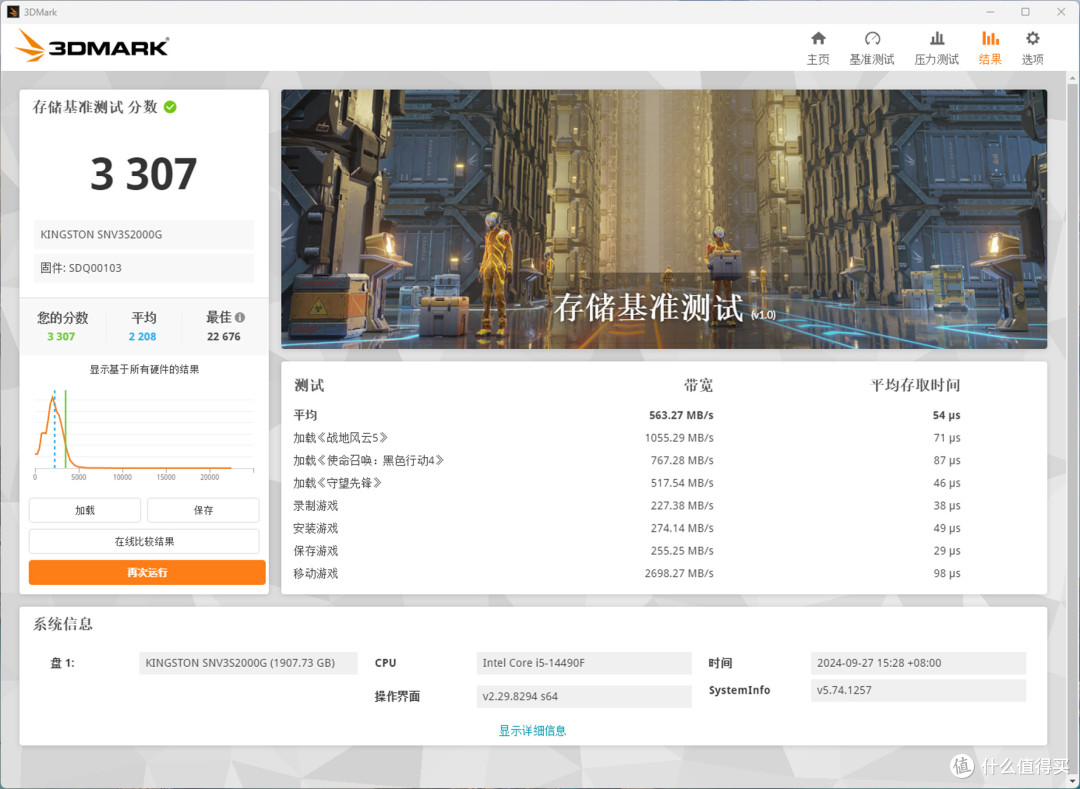

屏幕截图 2024-09-27 155104

存储基准测试中，金士顿得分3307，超出平均2206分一大截，属于 PCIe4.0旗舰水准，考虑到这个价格，确实很不错。

屏幕截图 2024-09-29 170554

TxBENCH，顺序读写成绩分别为5956MB/秒以及5855MB/秒，表现非常不错。

6

CrystalDiskMark两次不同测试中，顺序读写成绩均接近6200MB/秒以及5600MB/秒的成绩。

屏幕截图 2024-09-27 165246

Steel Nomad 压力测试，99.3%高分成绩通过。

屏幕截图 2024-09-27 175555

双拷环节，室温大概为25度，性能P核有效频率平均频率4.3GHz，能效E核有效频率平均频率3.6GHz，此刻处理器核心温度平均82度，功耗此刻平均为128W。

索泰这张4060Ti显卡平均温度71度，功耗136W，温度表现还可以。

4

黑神话测试环节，2k分辨率下，画质影视级全开，光追全开，DLSS分别设置为质量（采样参数70）、均衡（采样参数55）、性能（采样参数40）、极致性能（采样参数25），帧率分别为45、54、64、87。

看来这张4060Ti战斗力还是不错的，性能模设计下可以跑满2k分辨率全画质。

5

1080P分辨率下表现非常优秀，画质全开且光追设置为最高，DLSS分别设置为质量（采样参数70）、均衡（采样参数55）、性能（采样参数40）、极致性能（采样参数25），帧率分别为65、75、85、106，这里将DLSS设置为质量就可以完美在非常流畅运行黑神话。

截屏2024-09-29 16.21.22

AI测试这个成绩很有意思，和4070几乎相差无几，在复杂测试中仅落后大约2秒。

035A8407

本次装机就分享这么多了，感谢观看。
