微星背插家族+影驰RTX 4070 20周年+宏碁掠夺者Vesta II“无线”装机
关于背插宇宙
在B站某位装机相声演员的推动下,不少主板厂商陆续推出自家的背插主板,与此同时,为了配套背插主板的机电厂商也发起了产品跟进——背插机箱,甚至一些厂商还推出背插电源,当然这个配件在“背插宇宙”中不会特别重要。
显卡方面,大部分厂商都是通过转移供电接口位置的方式进行隐藏,目前来说,“背插宇宙”的板图完全度已经相当高,据说下半年还会推出隐藏水管的水冷散热器......

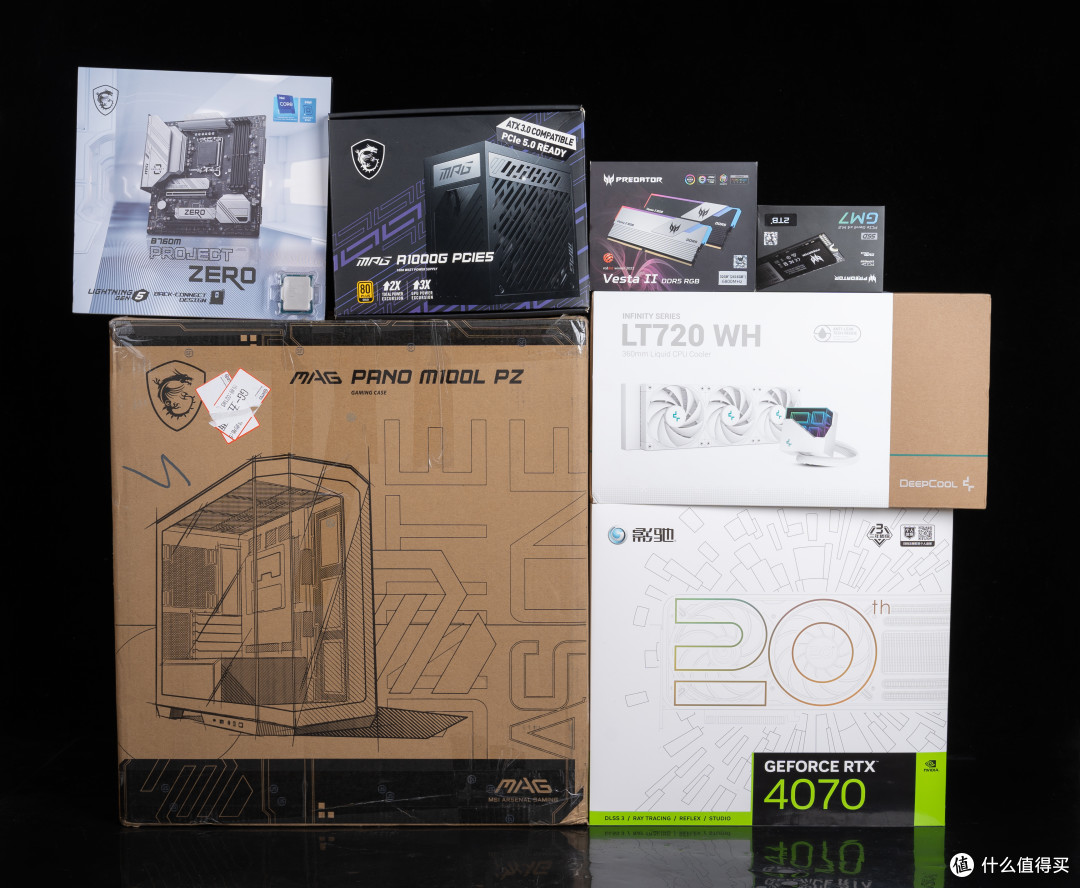

这篇文章就给大家分享一下这套以微星背插家族、影驰显卡组成的装机方案,整机还是采用纯白主题打造,配合无线缆的正面结构,充分展示最干净清爽的一面。以下是装机配件的全家福和型号详情,需要注意价格不一定是最优惠,仅供参考。
CPU: Intel Core i5-14600KF散片雕 1880元
散热器:九州风神冰魔方360水冷白色 499元
主板:微星B760M PROJECT ZERO(背插)1449元
机箱:微星MAG PANO M100L PZ白刃(背插)449元
电源:微星MPG A1000G PCIE5 999元
显卡:影驰RTX 4070 20周年纪念版(隐藏式供电线缆)5999元
内存:宏碁掠夺者炫光星舰Vesta II RGB DDR5 6800C34 16GB*2套装 949元
固态:宏碁掠夺者GM7 2TB PCIe4.0 899元
风扇:利民TL-C12W-S V3 X3白色套装*2 198元
参考总价:13321元
整机展示和通电效果

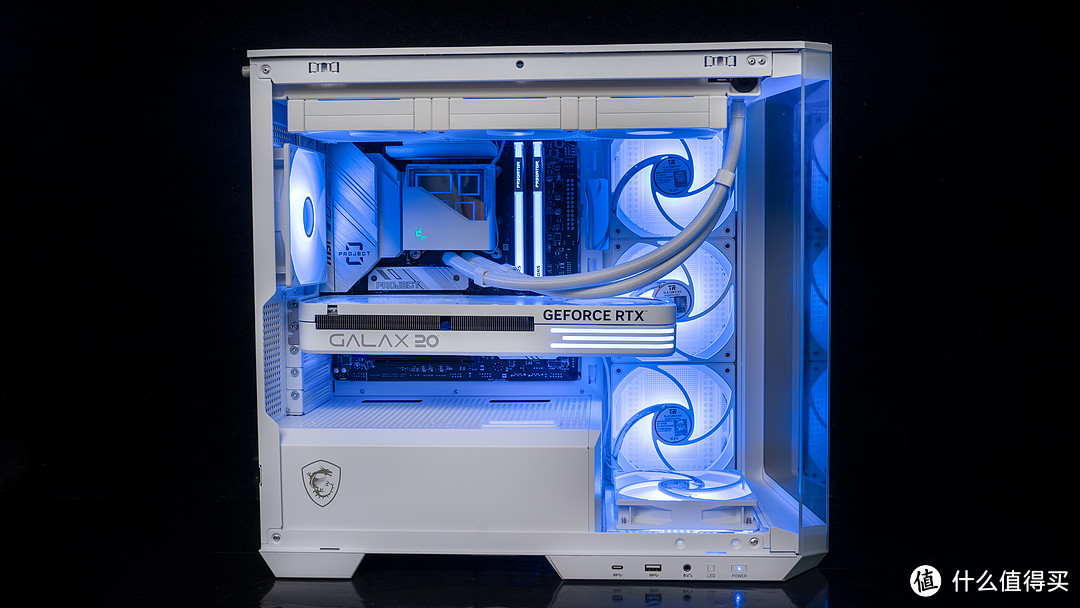

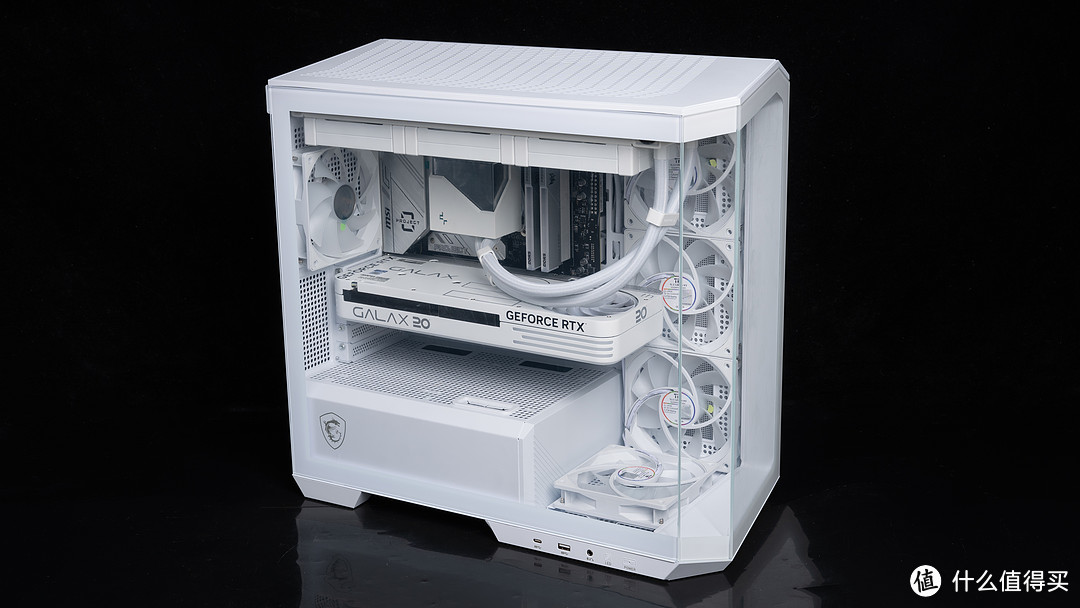

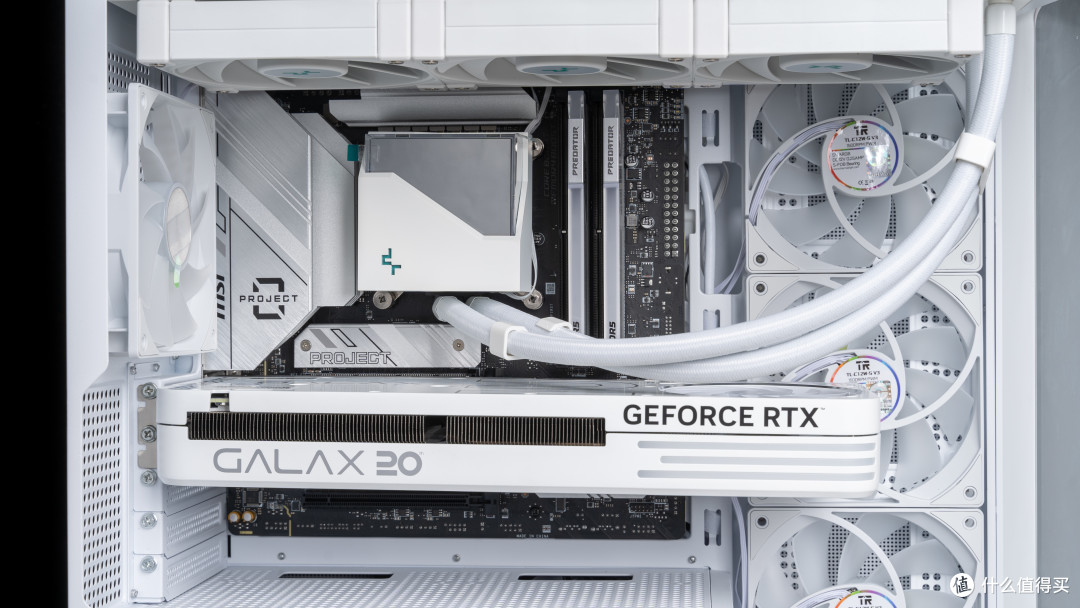

整机未通电效果,电源的线缆是完全看不到,只剩下一些零星的风扇以及散热器供电线缆,做好捆扎操作之后并不会明显,机箱本身还是海景房设计,可视角度相当不错,主机看上去就是非常简洁,加上纯白的主题,契合程度一流。

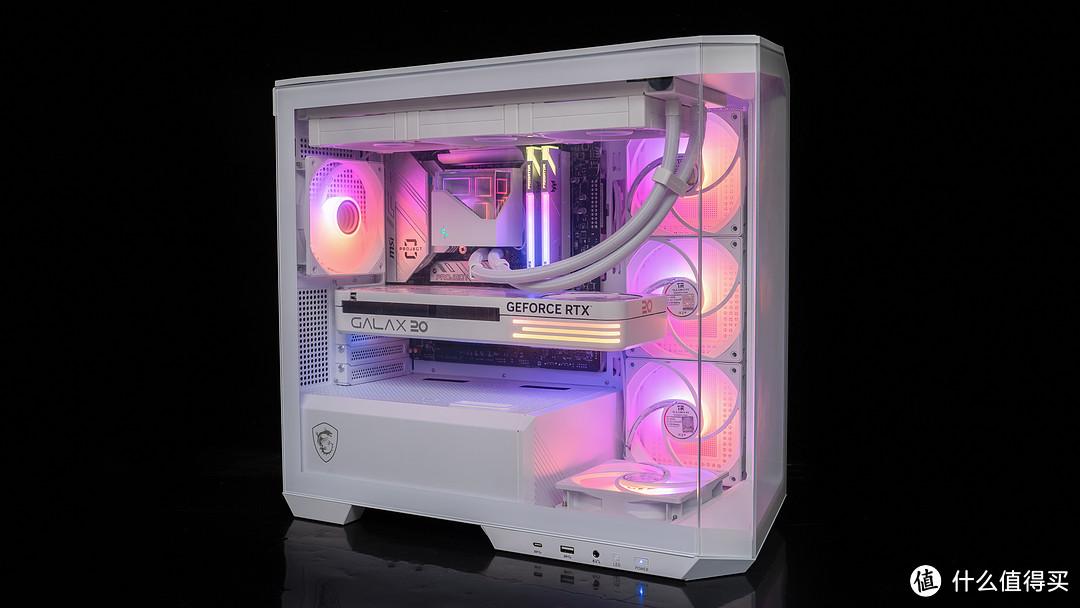

通电RGB效果,海景房通透的特性确实适合展示灯光,风道方面也很完美,侧面和顶部总计安装四枚120mm RGB风扇,均是吸风的状态,尾部安装一枚120mm RGB风扇,处于排风的状态,而顶部则是360冷排,CPU非满载状态下,绝对是机箱主力排风之处。
主机纯色效果,相当柔和、耐看,当装机达到一定数量时,也行就会更喜欢这种更简洁的灯效了。

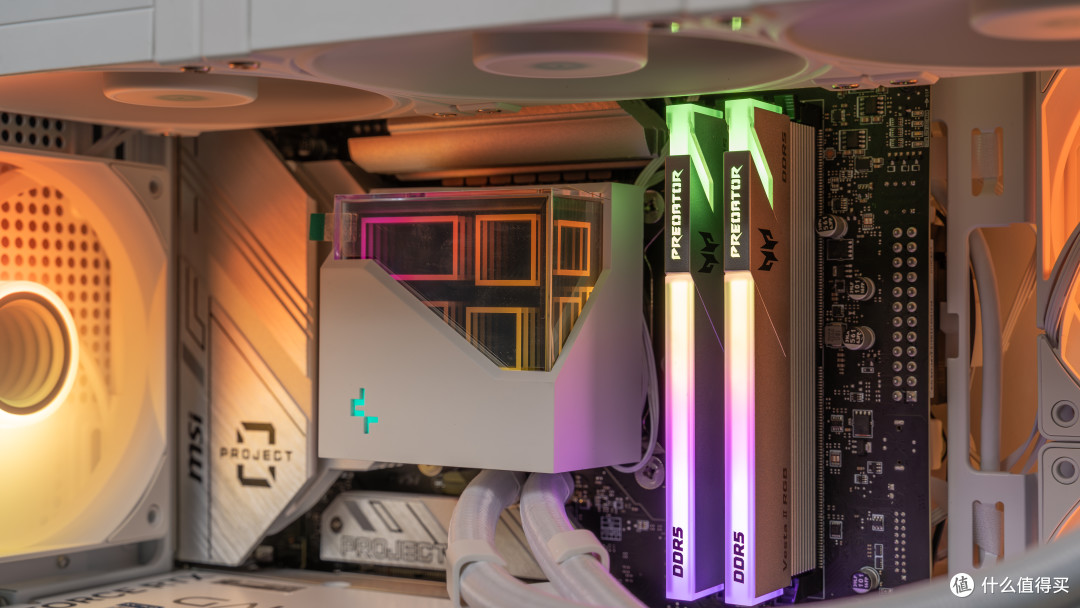

九州风神冰魔方360水冷头RGB效果,立体效果很强的无限镜设计,不仅创新,个人觉得还是近两年最好看的水冷头之一了。

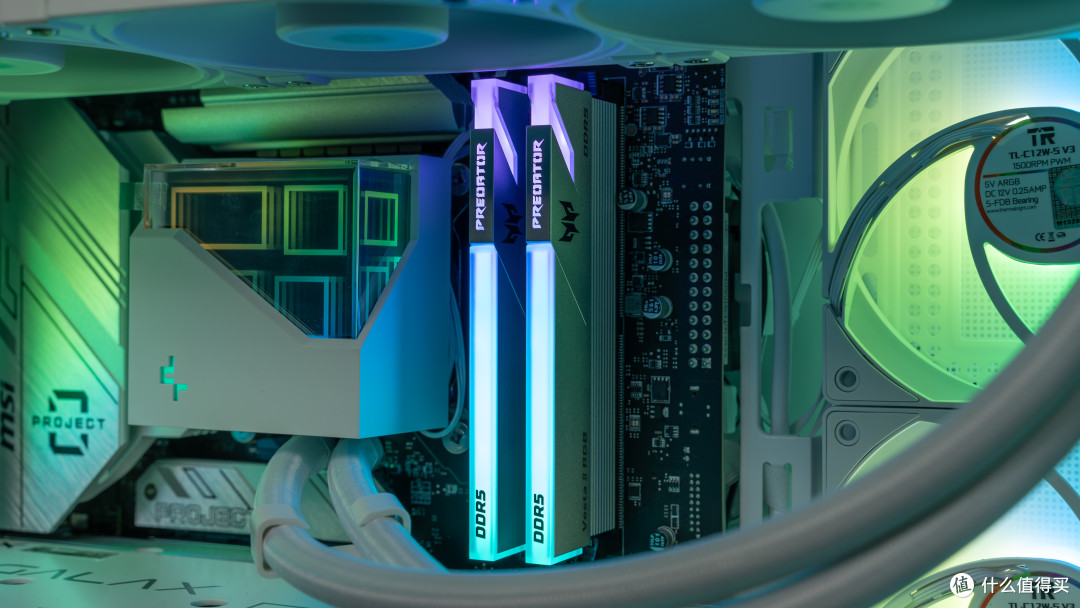

宏碁掠夺者Vesta II炫光星舰DDR5 6800C34内存RGB效果,色彩过渡自然,PREDATOR的LOGO灯相当抢眼
影驰RTX 4070 20周年纪念版显卡,可以归来成背插式设计,没有线缆显卡和主板搭配是很和谐顺眼的,侧面RGB效果也是流行性
影驰RTX 4070 20周年纪念版的大部分RGB效果设计在正面导流罩,显然更适合竖装
各配件卖点介绍

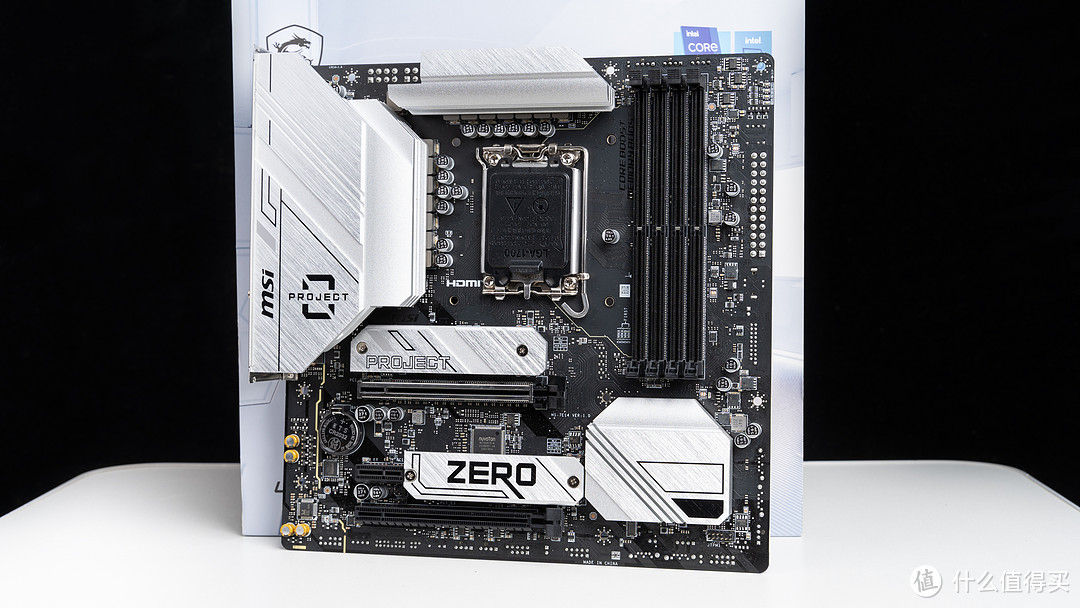

背插式装机的关键配件自然是主板,这次选用了微星B760M PROJECT ZERO零这款主板,包装方面采用了全新的设计语言,没有过多元素的修饰,呼应上背插主板足够简洁的卖点。除了B760M这款背插以外,微星还有一款Z790 PROJECT ZERO零可选择。

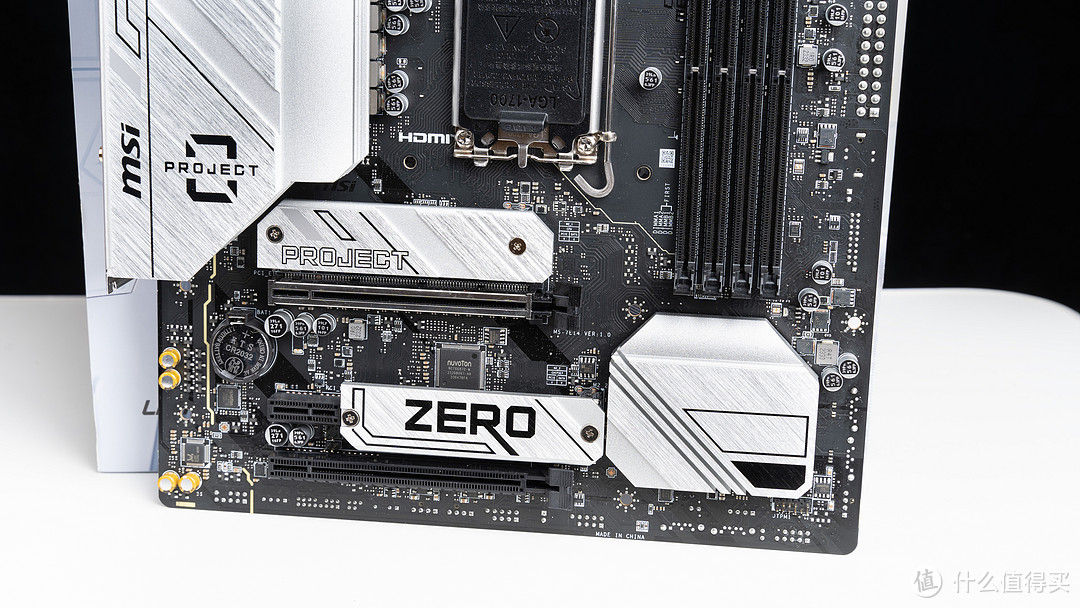

B760M PROJECT ZERO零的外观,沿用了迫击炮系列大量的金属斜纹拉丝元素,银白色的散热装甲上覆盖了PROJECT、ZERO和MSI的英文字母。除此之外,最大的不同就是背插的设计,正面的视觉效果更棒——几乎没有任何多余的接口和插座,只是焊点还是挺明显的,覆盖更多装甲是挺好的解决办法,不过主板定位确实也摆在面前。
主板正面的接口都转移倒背面了,主板拥有双8pin CPU供电接口,配备12(75A)+1+1相供电,这个用料和迫击炮系列相同,带个Core i7级别都是轻轻松松的。其他像CPU/系统风扇、水泵、ARGB、RGB等接口也是看齐迫击炮,在数量和类型上大差不差。
内存支持方面,B760M PROJECT ZERO零支持超频至DDR5 7800+MHz,最大容量支持到256GB,对标B760M迫击炮II以及刀锋钛,并没有因为背插的特性影响到电气性能。
扩展方面,主板第一条PCIe 5.0支持到X16速率(取决于CPU),下方则是PCIe 3.0X1以及PCIe 4.0X4。除此之外,就是两组M.2插槽,均支持PCIe 4.0X4,对于主流玩家也够用了,毕竟4TB的PCIe 4.0 SSD也不算天价。
拆卸掉M.2的散热装甲后,能看到第一组M.2插槽是预装了M.2便捷卡扣,简单旋转就能完成安装,下方那组插槽则需要自行安装卡扣。
最后的I/O接口方面,毫无意外也是迫击炮II那一套,拥有4*USB 2.0、1*DisplayPort 1.4、1*HDMI 2.1、3*USB 3.2 GEN 2 10Gbps Type-A、2.5G有线网口、WiFi 6E无线模块、带S/PDFI的音频接口组合(ALC897)这些配置,基本没有短板。

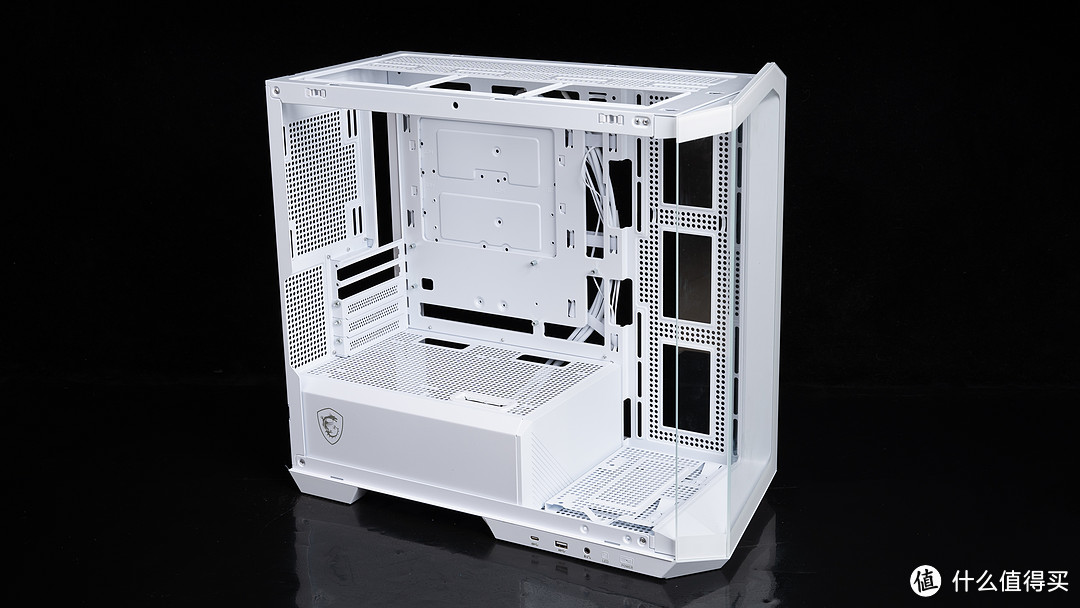

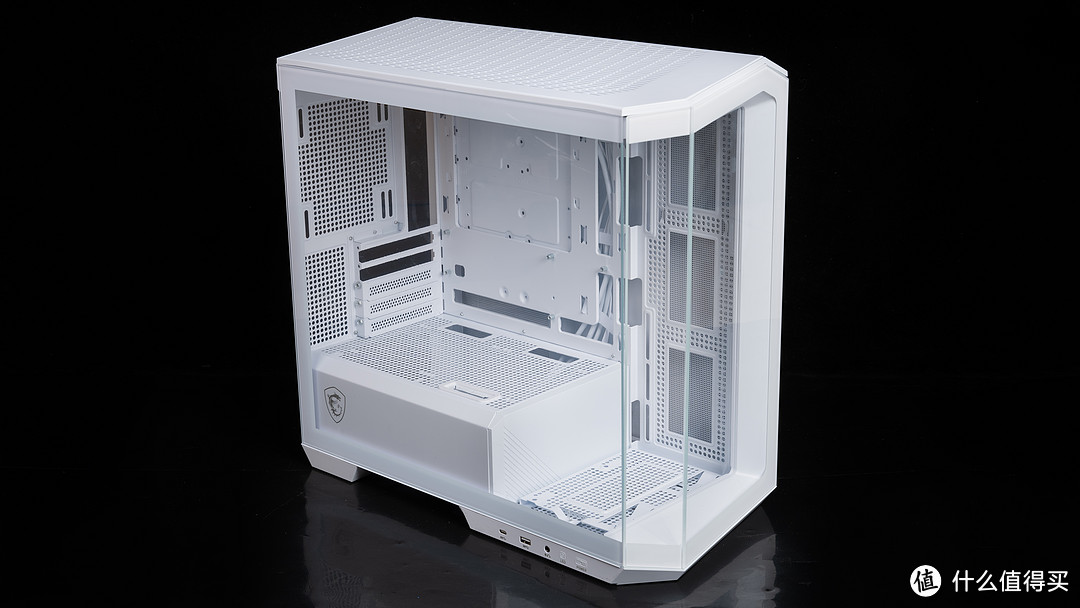

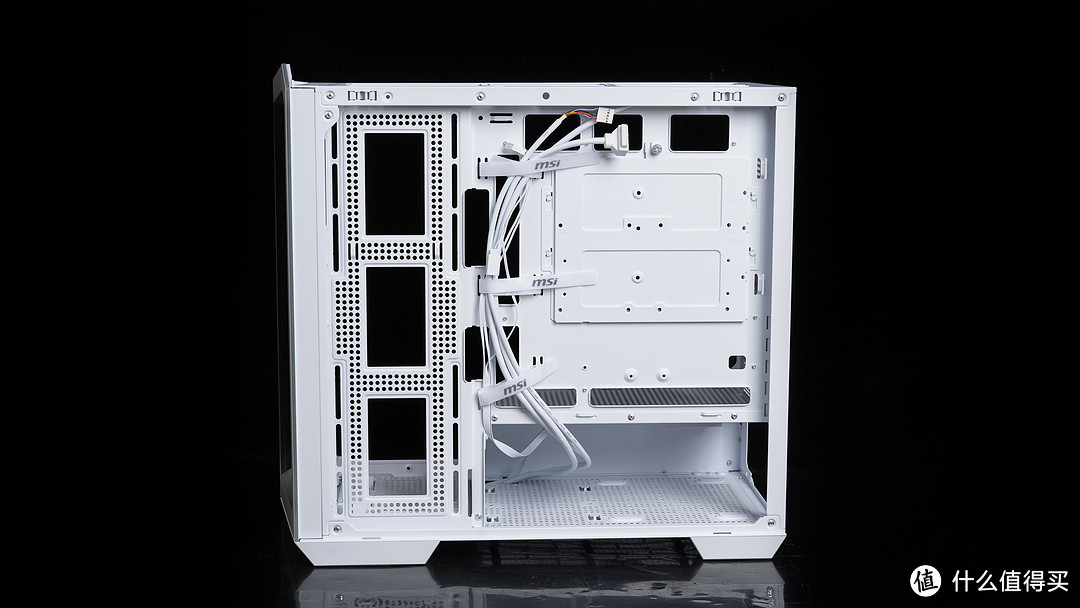

背插机箱方面,也是微星家的最新力作——MAG PANO M100L PZ白刃(还有黑色款),外观结构采用了两块钢化玻璃以便形成全景展示效果,此外可注意到造型部分是呈现了一种独特的线条设计,其实是对应了MAG LOGO的元素。

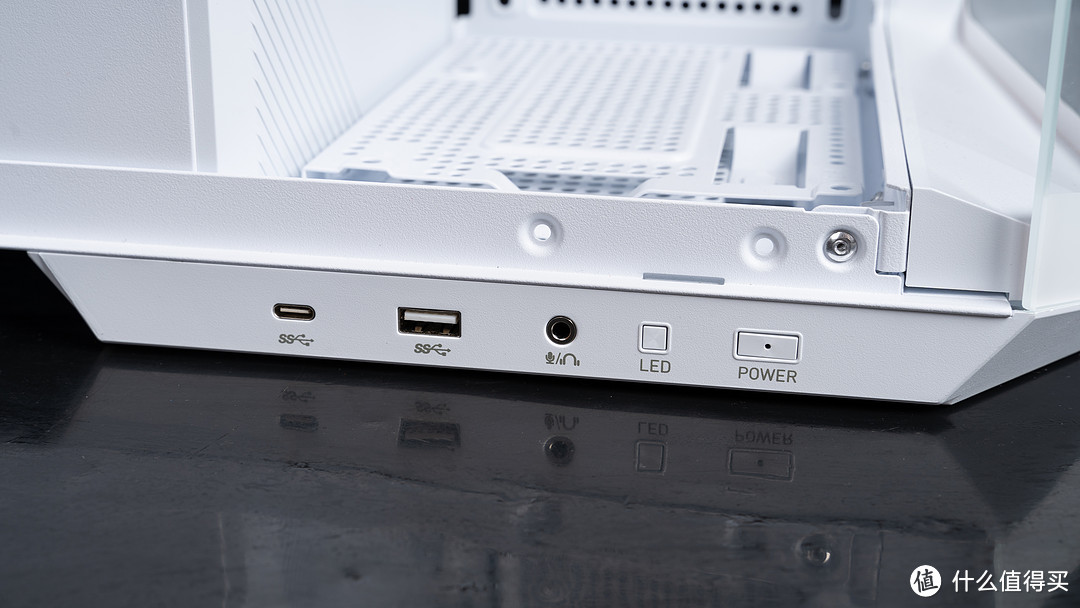

机箱I/O接口设计在底座侧面位置,拥有USB Type-C、USB Type-A、麦克风输入/音频输出、重启/LED通用按键以及电源按键,其中Type-C接口是能达到20Gbps速率,在这个价位中的机箱还是比较罕见的,只可惜目前主板的内部USB C口大部分都是10Gbps。
机箱的风扇位支持相当丰富,包括顶置、侧置、后置、底部以及电源仓上都能安装,完美弥补了双面钢化玻璃封闭性带来的弊端,底部也可以支持安装一个3.5英寸硬盘,或者放置手办也不错。当然除了背插主板支持,传统的主板也是能兼容的。
背面部分,遮挡主板托盘的盖板是可以拆下来的,上面还能安装硬盘。机箱线材方面显然也是有好好考量过装机的便利性,比如一体式的跳线、90°弯折的前置USB跳线。
本次装机选用的内存为宏碁掠夺者炫光星舰Vesta II RGB DDR5 6800C34,包装盒上标注了型号和频率相关参数,该产品还曾经获得2022年度红点奖,打开包装发现里面还有一个黑色内盒,底层覆盖减震材料,内存有透明的PVC材料包裹保护,开箱体验很不错。

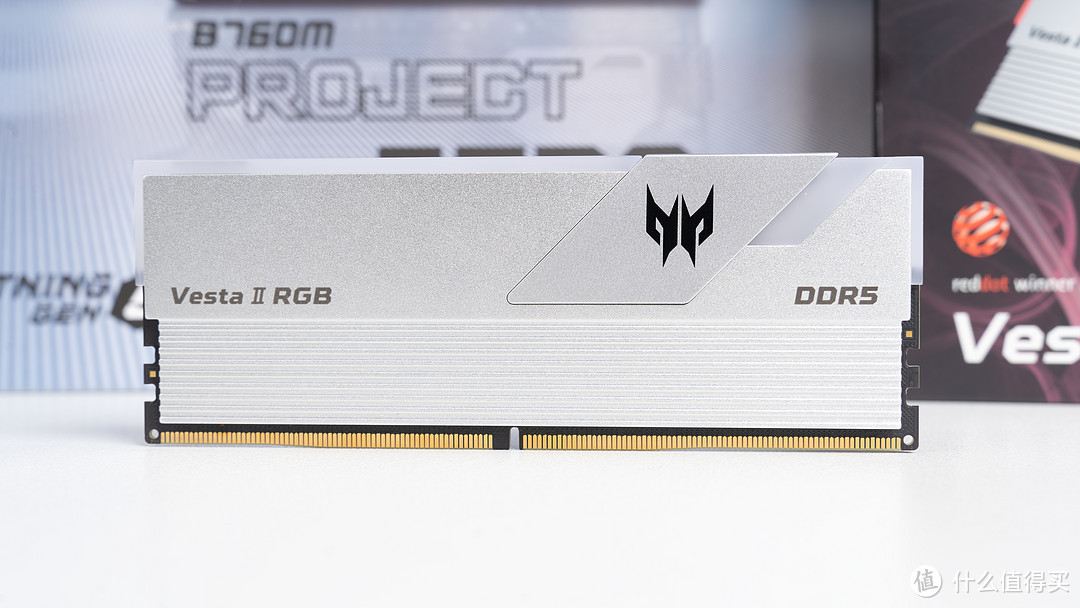

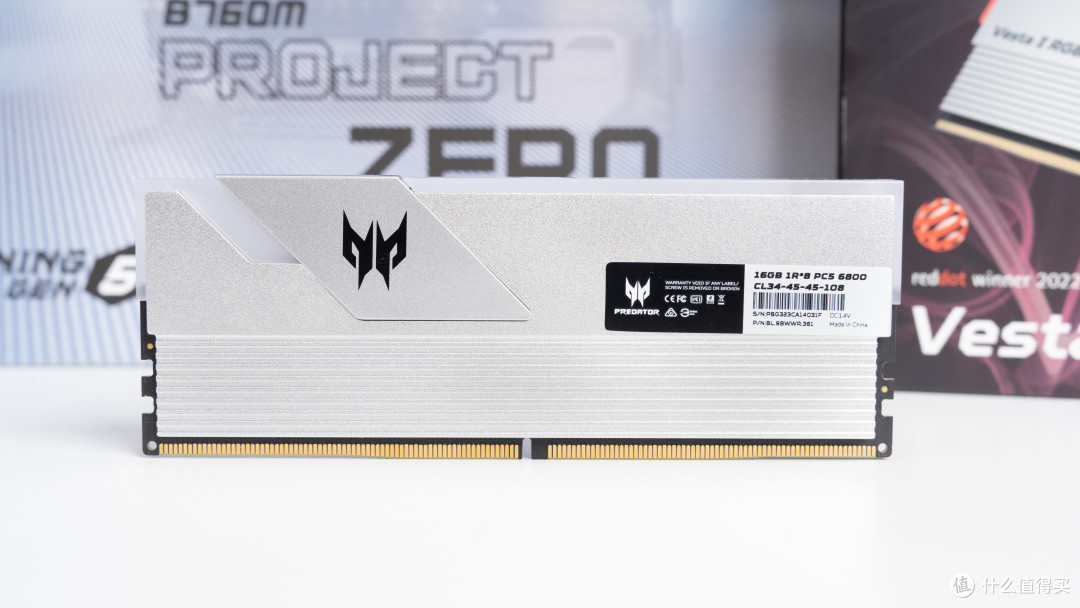

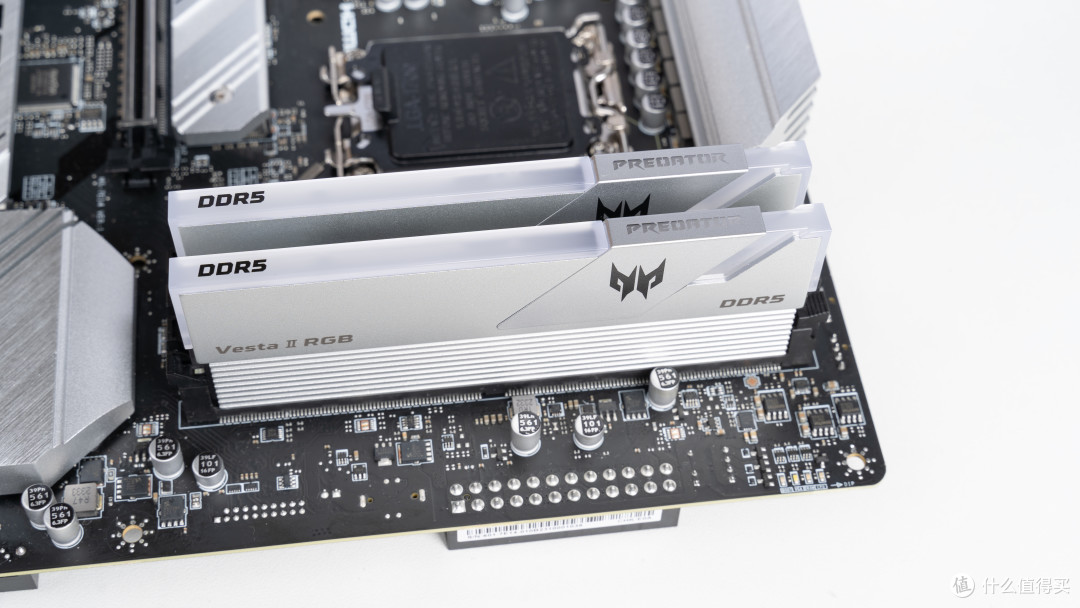

Vesta II RGB DDR5 6800C34采用了全覆盖式的散热马甲设计,铝合金材质加上底部的斜体凹槽可提供高效的散热效率,马甲左右两侧分别是Vesta II RGB和DDR5 LOGO,靠上的部分圈出了一个四边形带宏碁掠夺者LOGO的区域,呼应上其炫光星舰的命名。
内存颗粒方面采用了甄选的海力士A-Die超频颗粒,打开XMP预设就能达到DDR5 6800 C34-45-45-108 & 1.45V低时序高频率调教,另外如果动手能力强,还是建议自行手动超频,可进一步发挥颗粒的高频潜力,内置的温度传感器也挺方便调参数的。
Vesta II RGB DDR5 6800C34装在B760M PROJECT ZERO零上的模样,内存顶置的RGB模组是具备8个独立灯光区域,支持1680万RGB色值,灯效多达10+,PREDATOR LOGO的嵌入式设计尤其有画龙点睛的韵味。
装机所用的CPU是14600KF,这次直接使用九州风神冰魔方360水冷进行压制,它采用了自家第四代高性能水泵,配合高性能定位FK120无光风扇,实测压制i7烤机毫无压力。值得一提的是,水冷出厂预装了水管理线夹,装机走线更方便。
水冷头采用特别的造型设计,在上述通电环节中已经展示过了,立体效果绝佳还支持ARGB同步,冷头上这个带RGB的外壳是磁吸方式固定的,在扣具安装环节可轻松取下来。
配备的FK120风扇最大转速可达到2250RPM,如果觉得满载噪声太大,也可以使用水冷配件中的降速线,就可以把最大转速控制在1600RPM,这个转速区间实属是安静不少,考虑还挺周到。

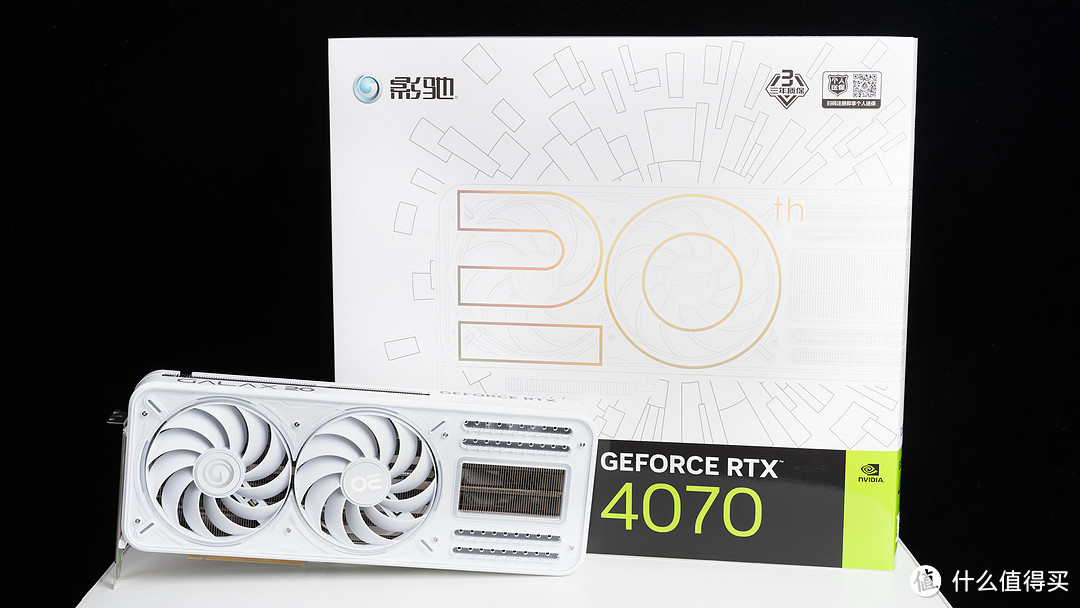

显卡方面选用了来自影驰的RTX 4070 20周年纪念版,从包装上也能看到大大的金色“20th”字母,这是一款以高端非公版标准设计的RTX 4070,造价上自然会高一些,而且为了追求极致的“无线”装机,这点代价是值得的。
RTX 4070 20周年纪念版外观采用了纯白设计,整体设计感拉满,包括CNC、拉丝、金属压铸等多种工艺加成。正面搭载了两枚100mm正叶风扇,延伸的部分是鳍片群裸露的区域,正面全覆盖了一块可拆卸式亚力克盖板,可自由进行外观改造,通电之后正面是有ARGB效果的。

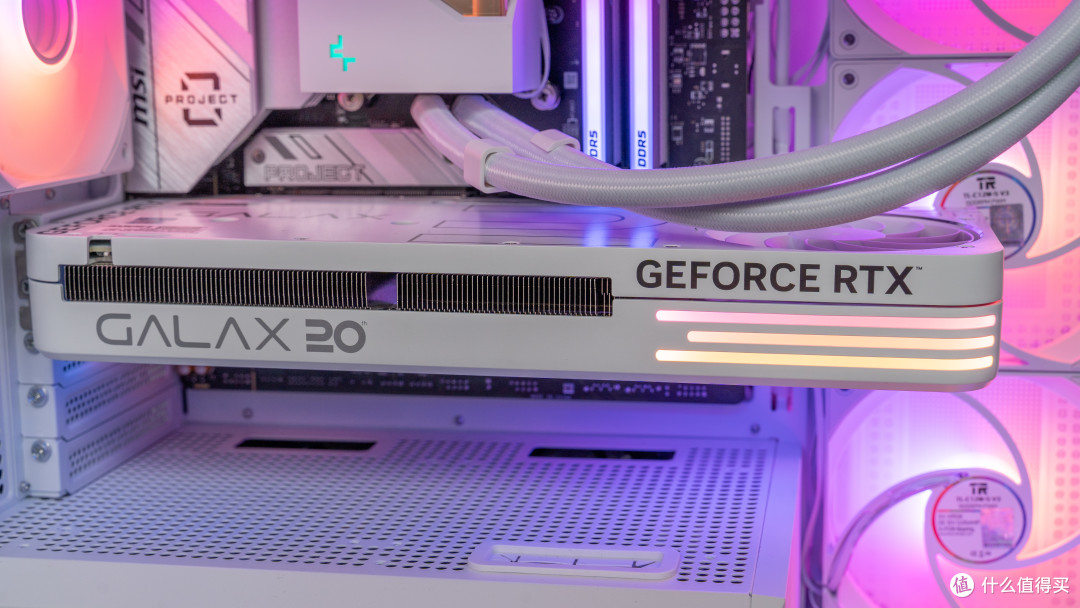

侧面已经看不到供电接口了,看上去就很优雅,侧面有GALAX 20和GEFORCE RTX LOGO,右侧区域是ARGB灯带。

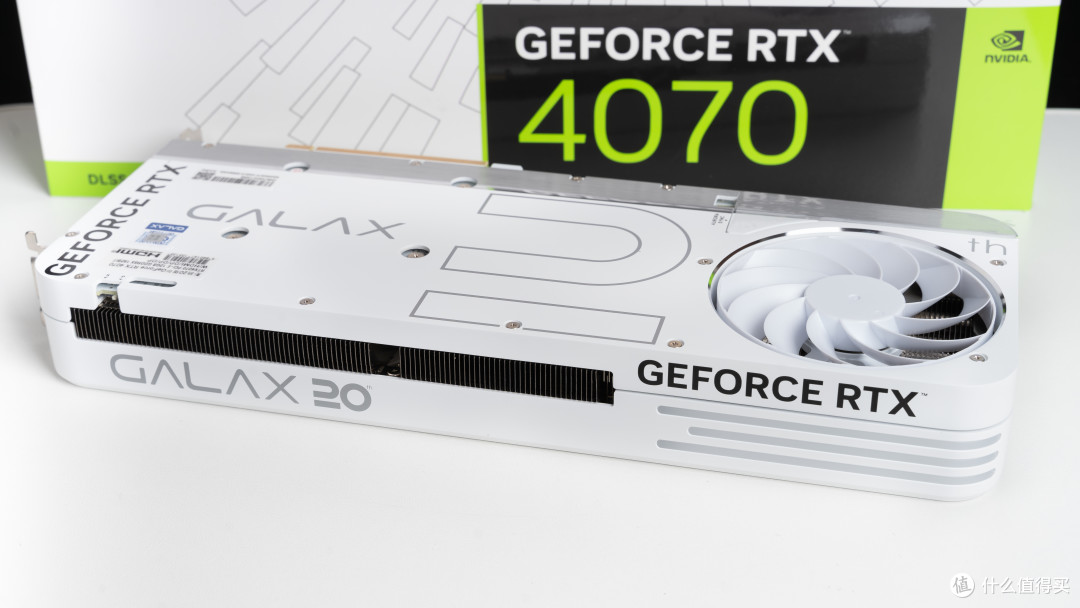

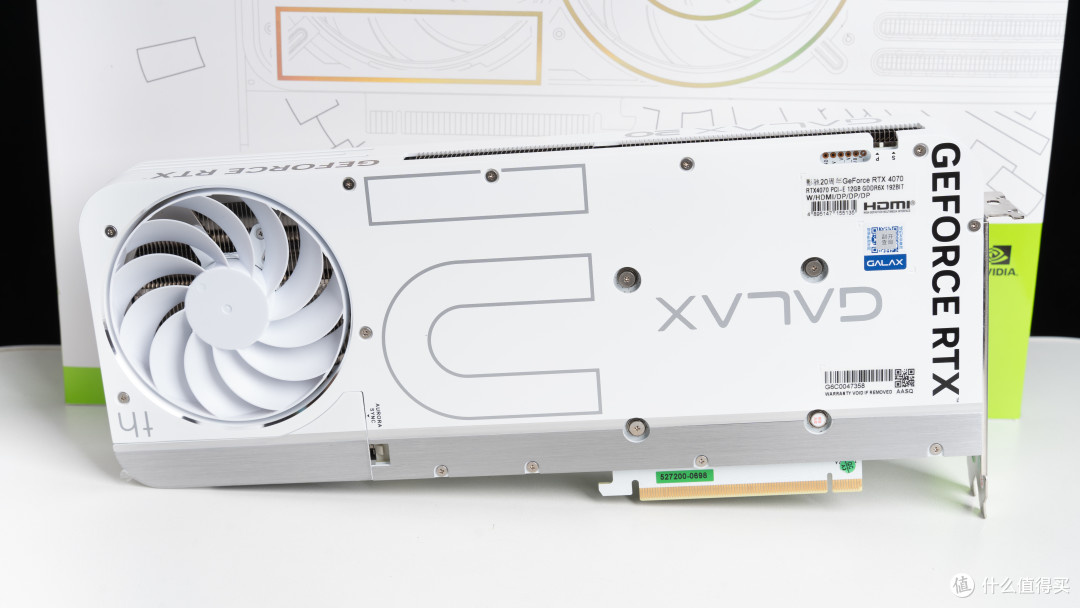

RTX 4070 20周年纪念版背板设计方面,除了边缘部分的金属拉丝处理以外,还很巧妙地结合了风扇和数字/字母组成完整的“20th”,设计感相当不错。

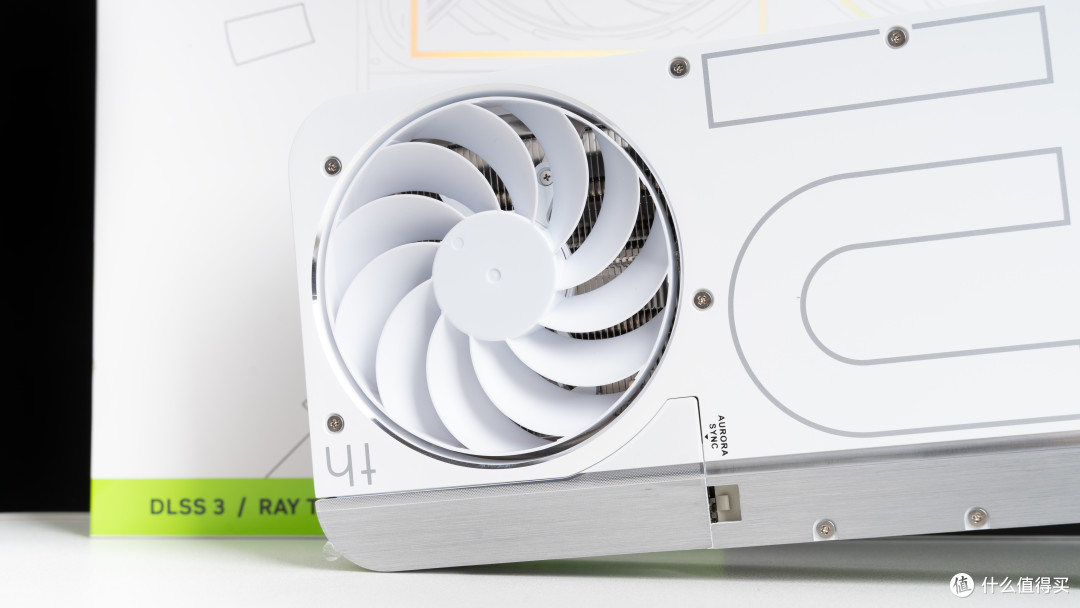

显卡含挡板全长可达到344mm,这可是属于三风扇的规格,RTX 4070 20周年纪念版的第三枚风扇位于背面,采用反叶结构,和正面两枚风扇完美形成进出风循环,配合机箱底部的进风和顶部/尾部的出风,整机的空气流动趋向相当合理。

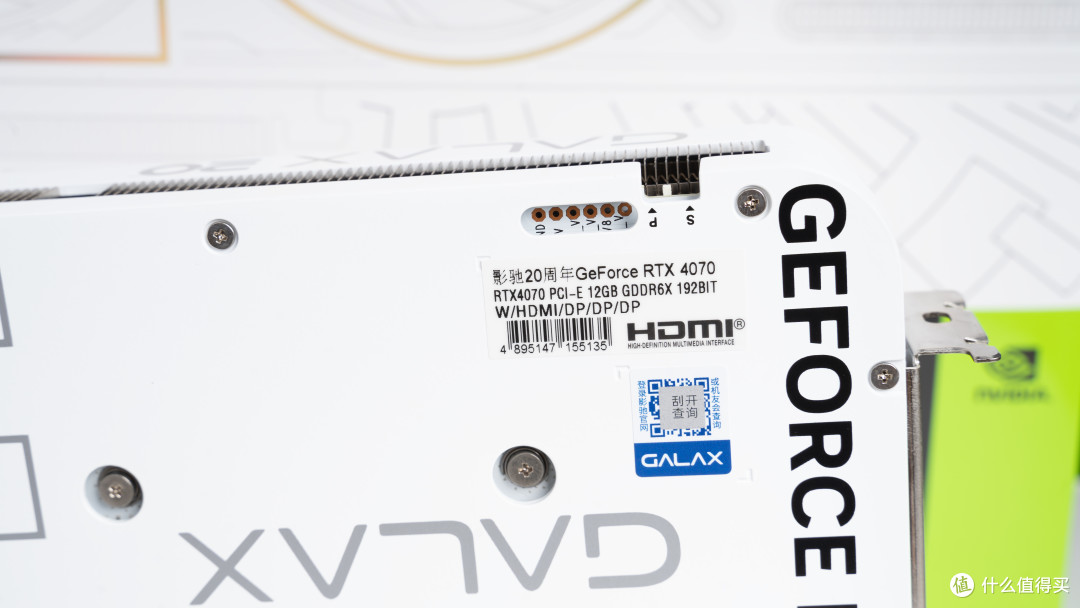

背面右上方区域能看到双BIOS开关,默认是P档(性能档),显卡最大功耗为215W,而S档为安静档,显卡最大功耗为200W,属于NVIDIA标定的上限,两个档位的Boost频率也是不一样的。

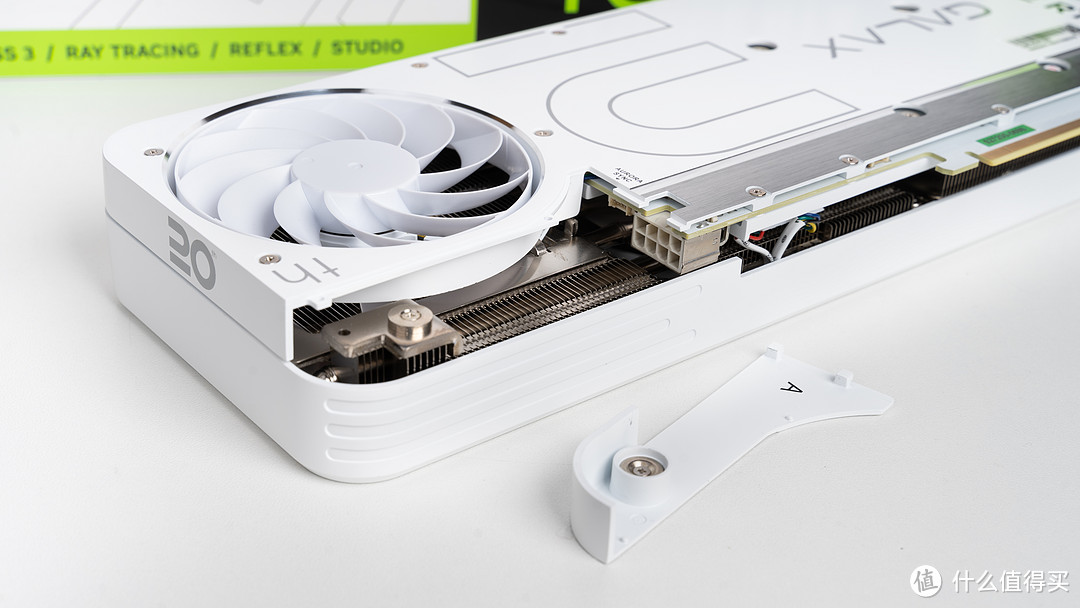

在显卡背板靠下方区域,这里有一个可拆卸式磁吸盖板设计,拆卸就能看到隐藏极深的显卡供电接口了,单个8pin能刚好满足RTX 4070供电需求了,旁边还有一个5V ARGB同步线的接口。

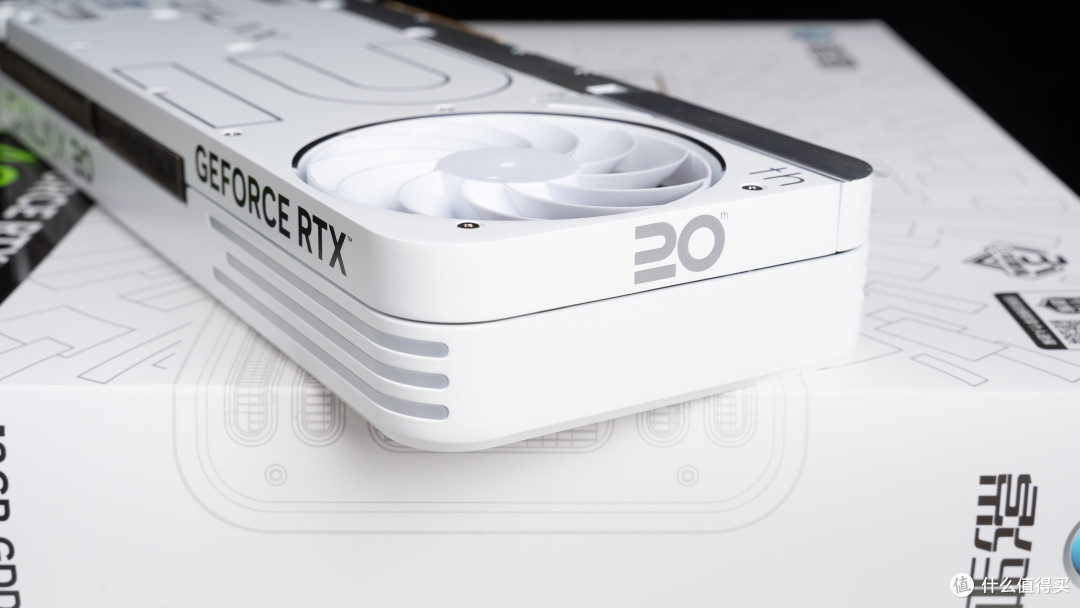

显卡尾部是采用一体式的设计,该区域标有20th的字样,整卡看上去就很整。在看不到的内部区域,加持了五根镀镍8mm热管+铜板,散热用料确实是不错。
显卡为双槽厚度,挡板上拥有3*DP 1.4a+1*HDMI 2.1a的经典视频输出组合,值得一提的是,20周年纪念版在内部搭载了HDMI信号增强芯片,确保在长距离线材输出下,还能保持信号的稳定性和清晰度。

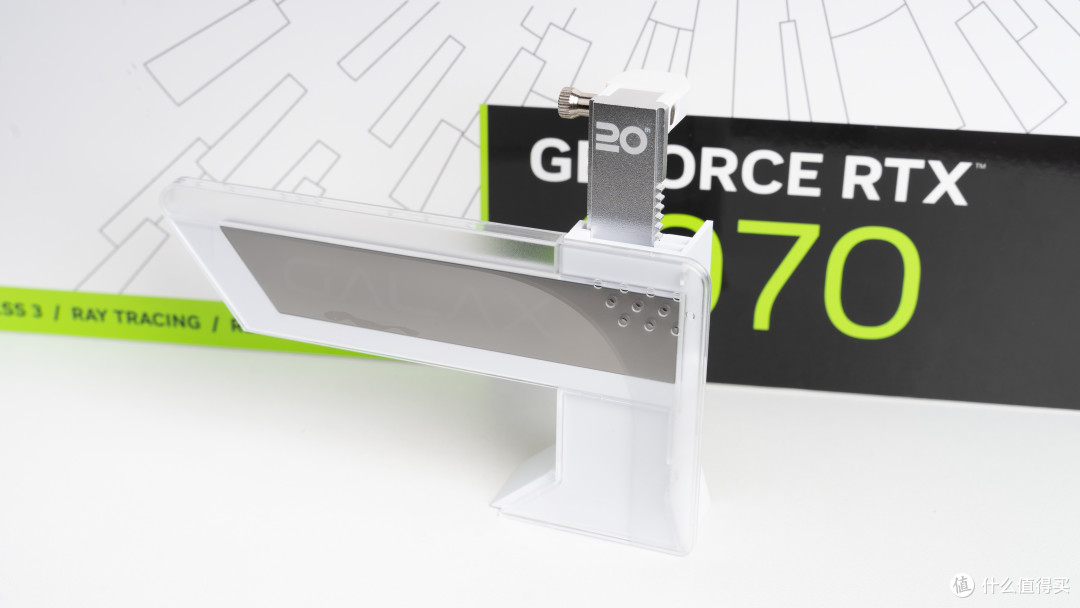

显卡附赠了一个支撑架,高度可调,接触显卡的部分为金属材质更耐用,正面还支持镜面ARGB灯效,精致度相当不错的。

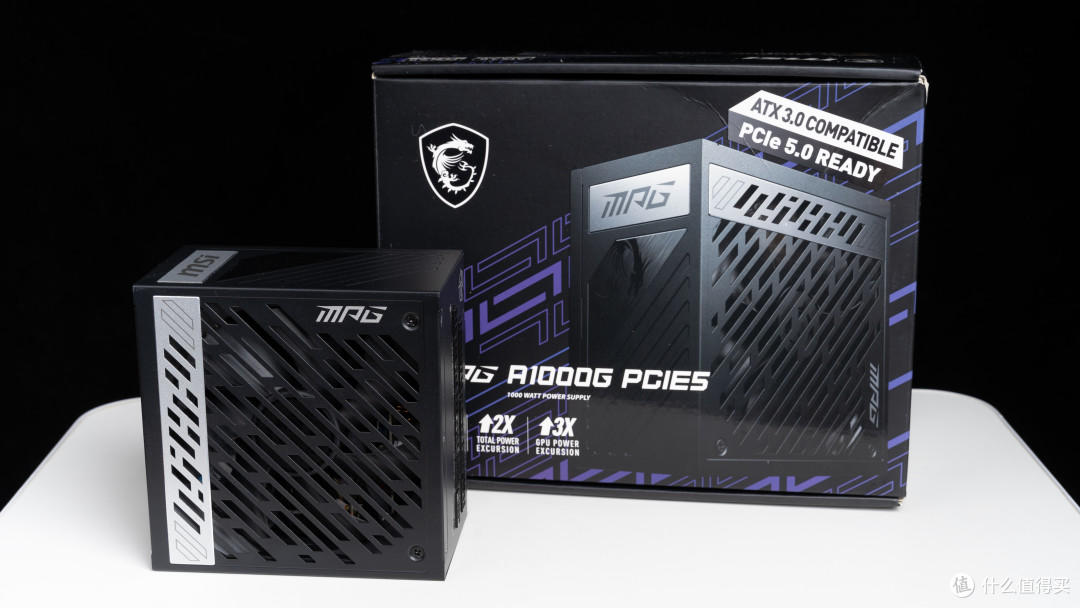

电源方面也是选用微星家的——MPG A1000G PCIE5,它完美支持ATX 3.0、PCIe 5.0标准,通过了80PLUS金牌认证,内置了一枚120mm FDB动态液压轴承,可支持智能启停技术,电源体积为120x150x86mm,属于紧凑型ATX电源。

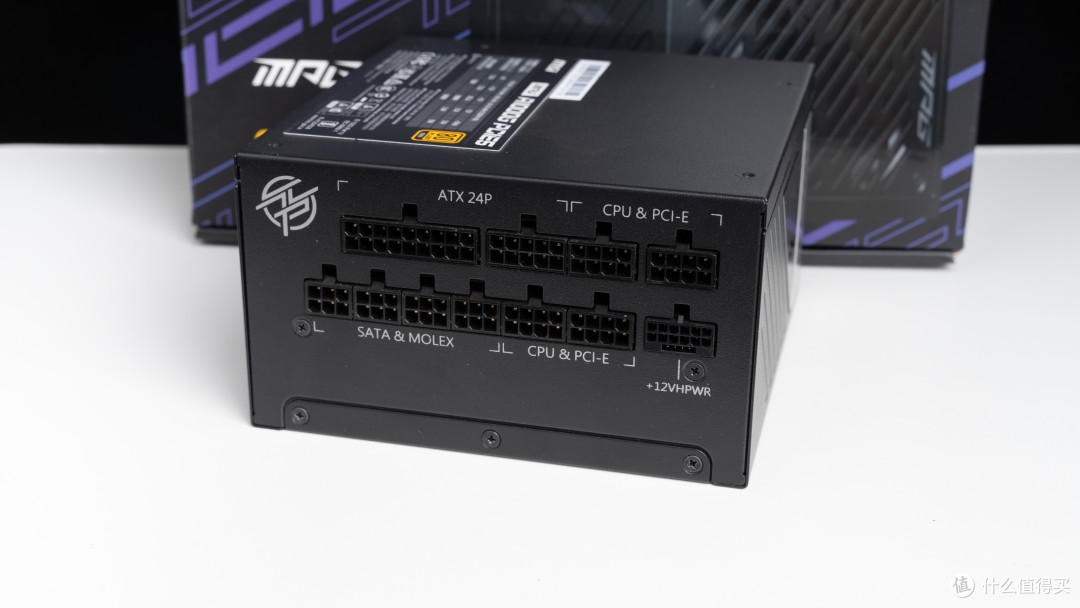

MPG A1000G PCIE5除了支持兼容3*8PIN的高端显卡以外,也配备原生16pin(12VHPWR)PCIe供电接口,最高可给输出600W,能很好满足现阶段及未来的旗舰级显卡,一线直连也避免了走线的杂乱。
MPG A1000G PCIE5单路+12V可达到1000W,可承受三倍显卡功耗的峰值功率,电源还采用了全日系105°电容,支持10年质保售后,是一颗值得传家的好电源。

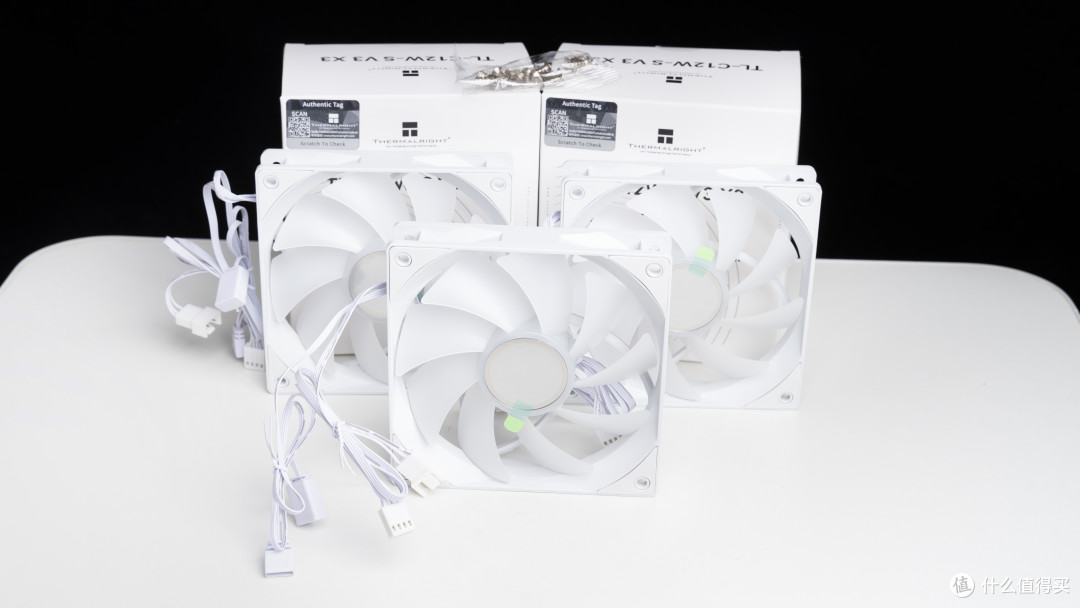

本次装机所用到机箱风扇是利民TL-C12W-S V3三联包套装,风扇采用稳定性不错的S-FDB轴承,最大转速可达到1500RPM,非常适合作为机箱风扇使用,ARGB是带有无限镜面效果的,配备公母双头PWM风扇和ARGB灯光接口。
性能测试
测试之前,值得一提的是,微星B760M PROJECT ZERO零这款主板已经支持禁用CEP功能,只需要更新至最新7E14v131 Beta版BIOS,就可以选择在CPU进阶选项中禁用,大家可以去官方看看适配的主板和CPU型号,目前不少微星600/700系列主板已经更新专用BIOS。

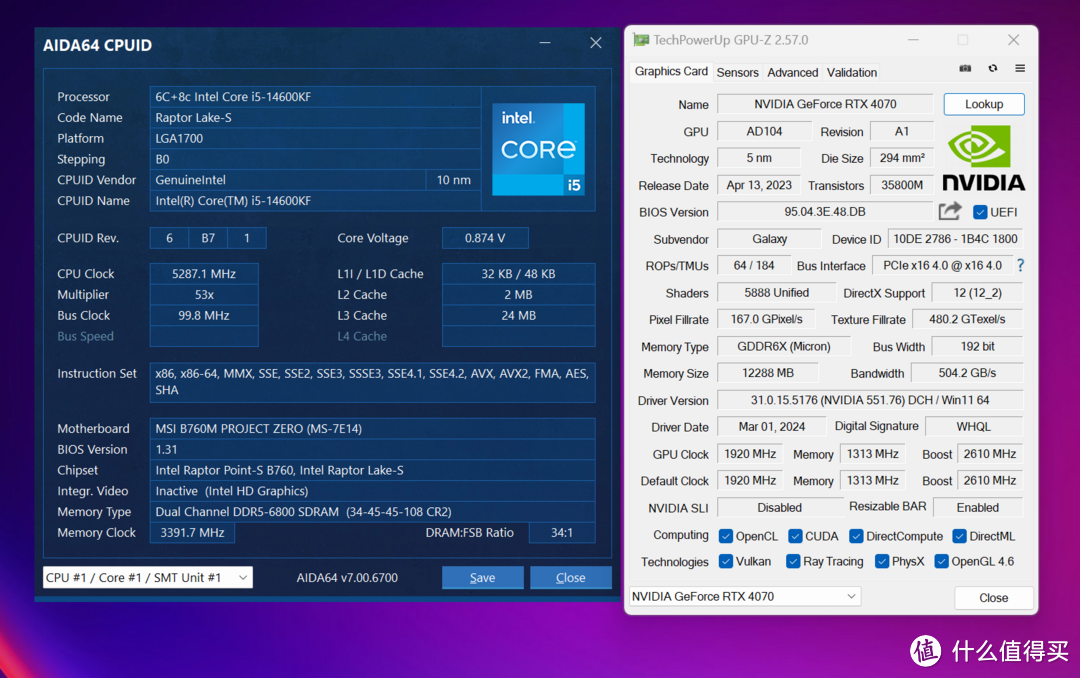

简单介绍下本次测试的配置,常规测试下,14600KF均是默频+开启XMP达成DDR5 6800C34双通道下进行,操作系统是最新Windows 11 23H2,搭载NVIDIA驱动是551.76 Game Ready WHQL最新版本,并在BIOS中开启Resizable BAR技术以便最大化显卡性能,RTX 4070 20周年纪念版在P档的Boost频率可达到2610MHz。

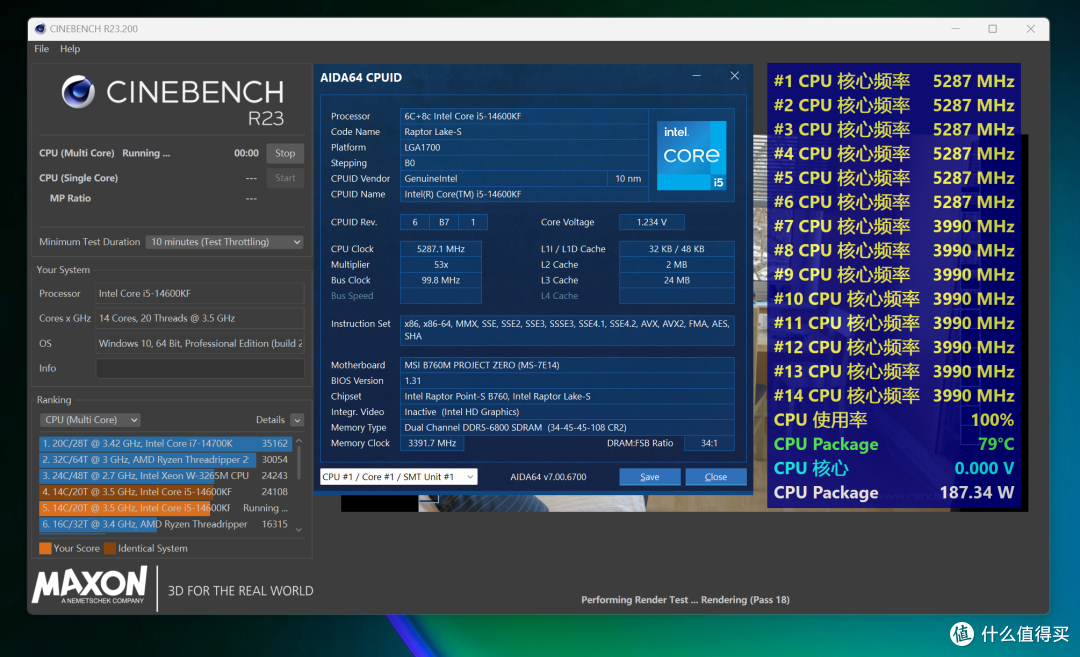

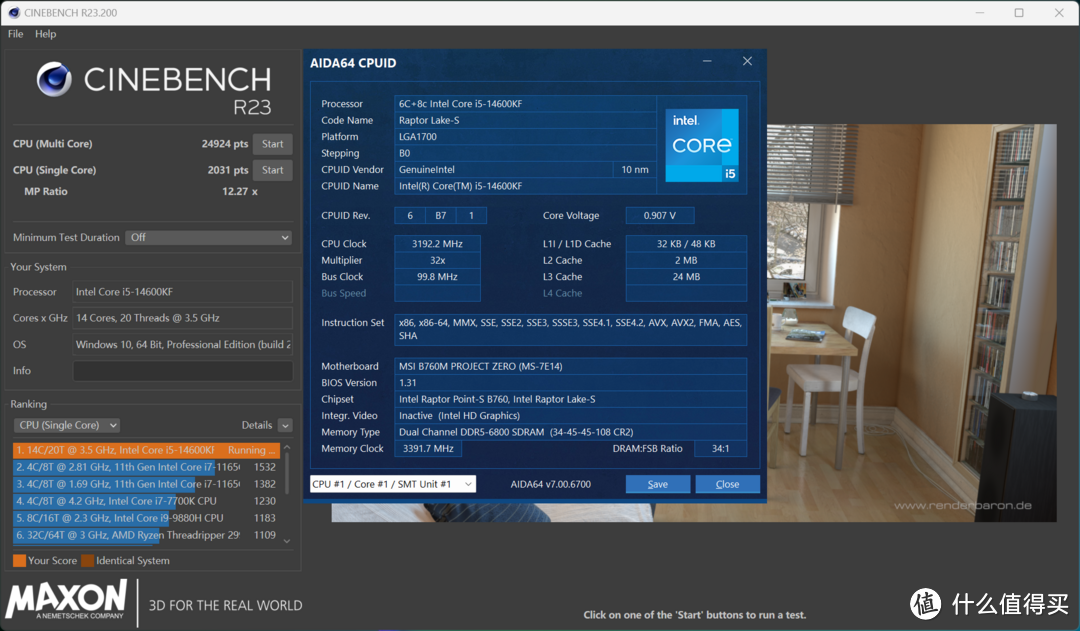

使用能禁止CEP功能的BIOS后,14600KF在B760M PROJECT ZERO零上已经不再受到束缚,能稳定运行CINEBENCH R23十分钟多核循环项目,P核和E核达成5.3GHz和4.0GHz,CPU核心电压烤机期间仅1.23V,CPU Package功耗为187W,CPU最高温度为79℃,用起来已经不是之前动不动1.3V以上的高电压了。
CINEBENCH R23多核跑分为24924 pts,单核跑分为2031 pts,禁用CEP后使用B760不需要其他任何设置,跑分也和Z790/Z690无差别是一致水平了。
14600KF+RTX 4070 20周年纪念版 3DMark Fire Strike Extreme 总分20710,显卡分数21329,物理分数40184
14600KF+RTX 4070 20周年纪念版 3DMark Time Spy总分17915,显卡分数17823,物理分数18459
这款顶级的RTX 4070的理论跑分会比大部分非公略高一些,当然现阶段的显卡非公之间性能差距并不会很大了,表面上看设计和用料,实际用起来主要区别在于散热和噪声表现方面,下面我们来测试一下。

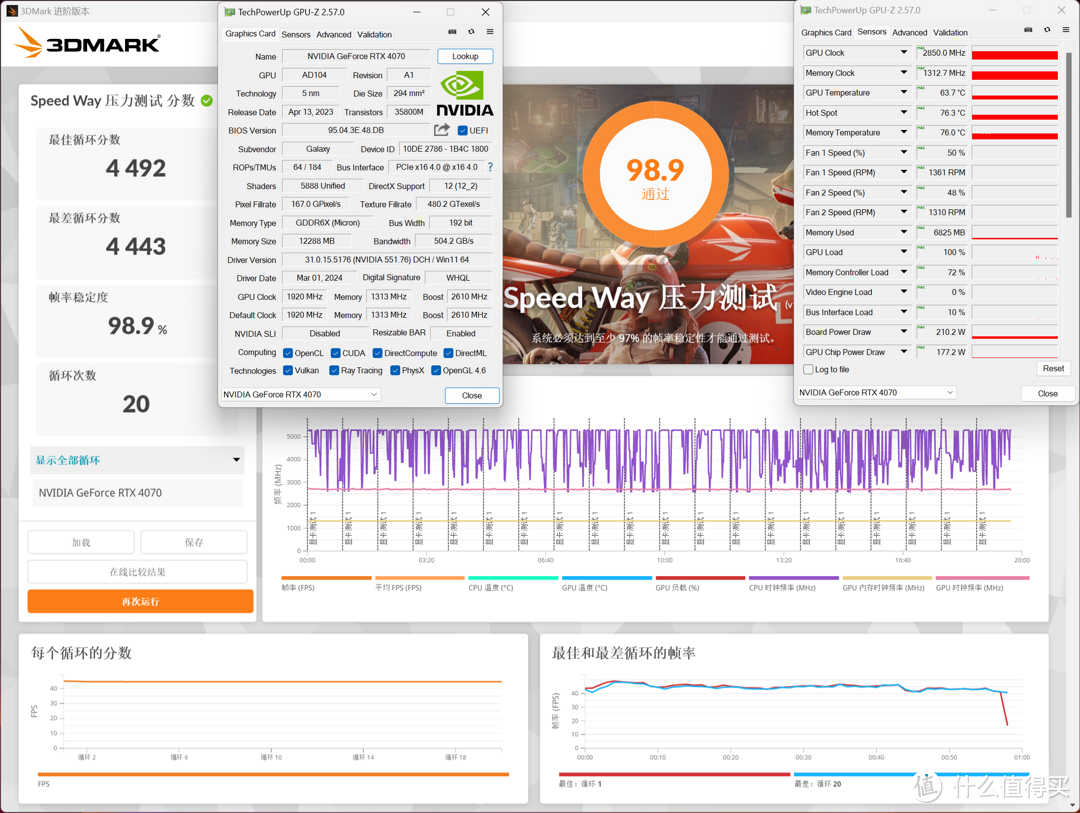

显卡散热方面通过Speed Way压力测试项目进行,在有较好的机箱风道条件下,RTX 4070 20周年纪念版最终通过率达到98.9%,GPU最高频率达到2850MHz,GPU最高温度为64℃,显存和热点温度均为76℃(应该同一或靠近的测量点),风扇转速最高仅1365RPM,隔绝机箱后感觉不到明显的噪声,不影响使用体验。
RTX 4070 20周年纪念版在P档已经解锁最大215W功耗墙,在这条件下Boost频率可+220MHz,显存频率可拉升至23Gbps,跑3DMARK Time Spy项目显卡分数达到18675,相比默认状态下提升4.7%,这时候就基本榨干显卡性能了,实际GPU核心频率已经达到3000MHz。

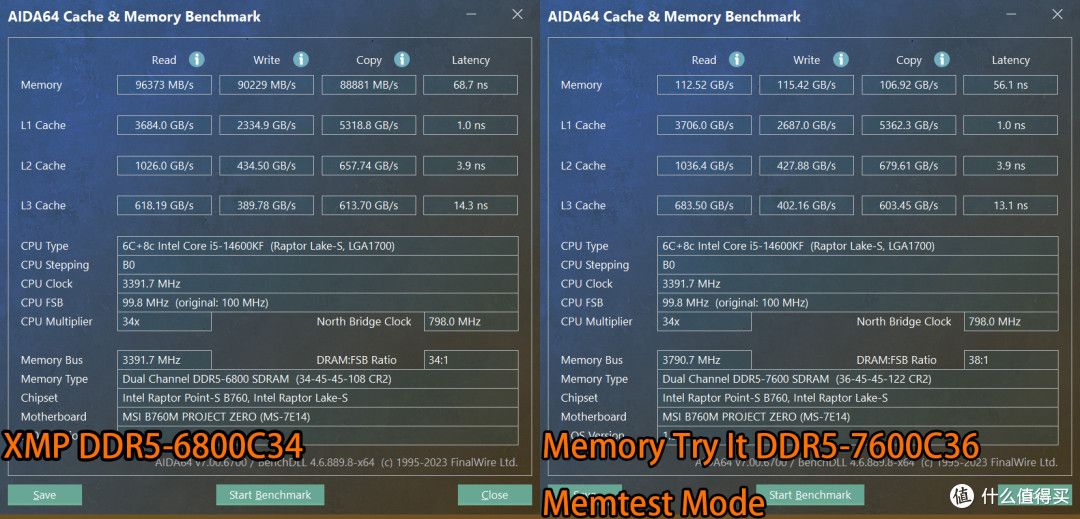

AIDA64内存和缓存测试,XMP状态下达成的DDR5 6800C34频率各项指标已经可以达到90 GB/s左右,通过微星BIOS中的Memory Try It和Memtest Mode功能结合使用,在B760M PROJECT ZERO零上可成功超频至DDR5 7600C36频率,并优化小参,此时各项指标达到110 GB/s左右,同时延迟降至56.1ns,一键能提升那么多,确实也挺好用。
7-ZIP基准测试对比,主要提升体现在压缩方面,在内存超频后可提升6%之多,而解压缩方面的提升则是忽略不计,毕竟性能关联的是CPU本身更多。
14600KF+RTX 4070 20周年纪念版OC运行《使命召唤:现代战争III 2023》2K分辨率预设极致画质+DLSS 3(帧生成)平均帧数为178fps
14600KF+RTX 4070 20周年纪念版OC运行《使命召唤:现代战争III 2023》4K分辨率预设极致画质+DLSS 3(帧生成)平均帧数为98fps
14600KF+RTX 4070 20周年纪念版OC运行《CS2》2K分辨率预设非常高画质平均帧数为245fps
14600KF+RTX 4070 20周年纪念版OC运行《CS2》4K分辨率预设非常高画质平均帧数为122fps
14600KF+RTX 4070 20周年纪念版OC运行《生化危机4:重制版》2K分辨率预设最高画质(光追关)+FSR 2画质优先平均帧数为133fps
14600KF+RTX 4070 20周年纪念版OC运行《生化危机4:重制版》4K分辨率预设最高画质(光追关)+FSR 2画质优先平均帧数为76fps
14600KF+RTX 4070 20周年纪念版OC运行《赛博朋克2077》2K分辨率预设最高光线追踪超级画质+DLSS 3(帧生成)平均帧数为129fps
14600KF+RTX 4070 20周年纪念版OC运行《赛博朋克2077》4K分辨率预设最高光线追踪超级画质+DLSS 3(帧生成)平均帧数为75fps
这套CPU和显卡组合玩游戏也是相当给力,2K分辨率基本能满足100fps+高刷水平,而4K分辨率也能达到60fps+流畅程度,当然部分游戏需要借助DLSS 3和FSR 2才可达成,个人是比较推荐2K分辨率的,12GB显存也刚刚好吃香。
RTX 4070 20周年纪念版用来跑AI绘画Stable Diffusion项目效率也是相当不错,1024X1024分辨率,总批次数为3单批数量6,迭代步数为20,采样算法是DPM++ 2M Karras,使用TensorRT SDK进行加速,最终出图完成时间仅为1分36秒,如果SDK加速,就需要多等待30秒以上了,作为AI生产力用途完全没有问题。
结语
本次装机体验中,使用微星B760M PROJECT ZERO零主板,搭配MAG PANO M100L PZ白刃机箱和影驰RTX 4070 20周年纪念版显卡,完全可以把机箱正面所需的电源和机箱线材隐藏到背面区域,配合海景房的全景视角,实际观感效果非常好。
B760M PROJECT ZERO零现阶段刷BIOS后也不会受CEP影响了,直接上手带K系列处理器无压力,性能和Z系列主板无差别,配合本次使用的宏碁掠夺者Vesta II内存一键超频至DDR5 7600C36紧参很轻松,这套主机就是为追求高颜值和高性能而准备的,有兴趣的玩家可参考下。
