支持UFCS融合快充，智融SW6308 45W多口快充移动电源方案解析

前言

智融科技推出了一款高集成度的快充移动电源SOC芯片SW6308，这款芯片内部集成了双向同步升降压控制器，协议芯片。在芯片内部还集成了两颗开关管，在应用时，可以减少两颗外置开关管的使用，在高集成的基础上，更加精简外围元件。

智融科技SW6308支持2-6串电池应用，支持45W输出功率，满足单芯片大功率移动电源，户外电源，电动工具电池组等大功率升降压应用场合，提供高集成度，高转换效率的USB-C快充支持。这款芯片还支持UFCS融合快充，兼容性更好。下面充电头网就带来SW6308的移动电源方案解析，详细介绍这款参考设计。

智融SW6308 45W移动电源方案DEMO外观

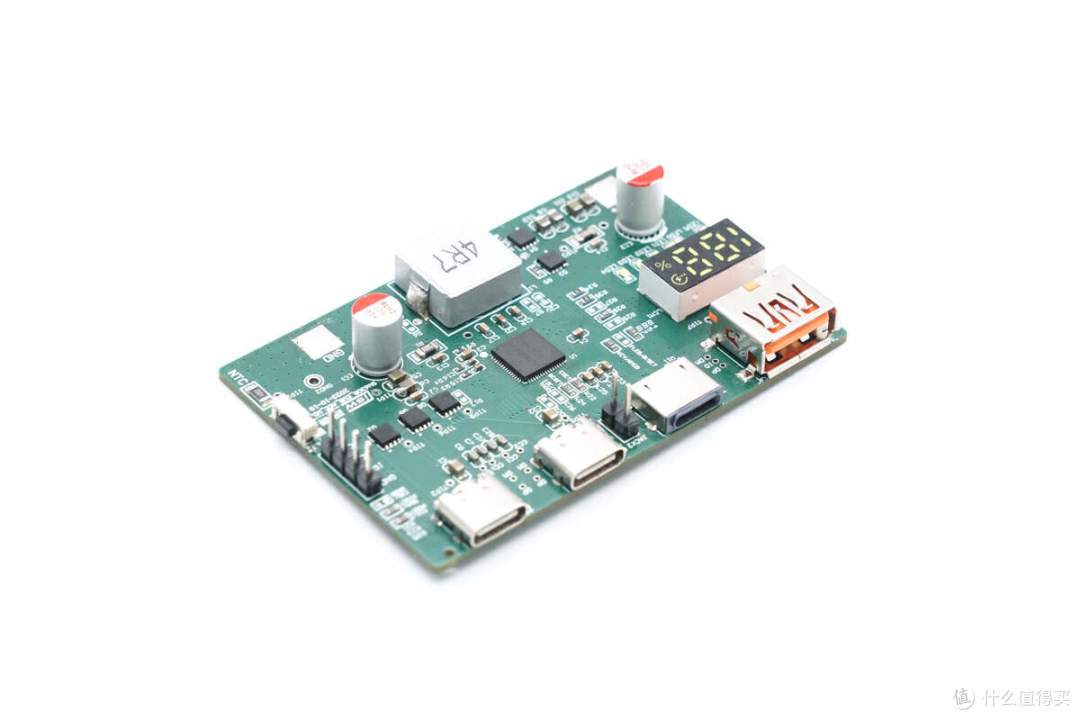

基于智融SW6308设计的这一多口快充移动电源方案DEMO，配置了2C1A以及Lightning接口母座，即基于这一DEMO设计的成品，可以满足包括苹果新旧iPhone机型在内的各大品牌手机、笔记本电脑的快充需求。

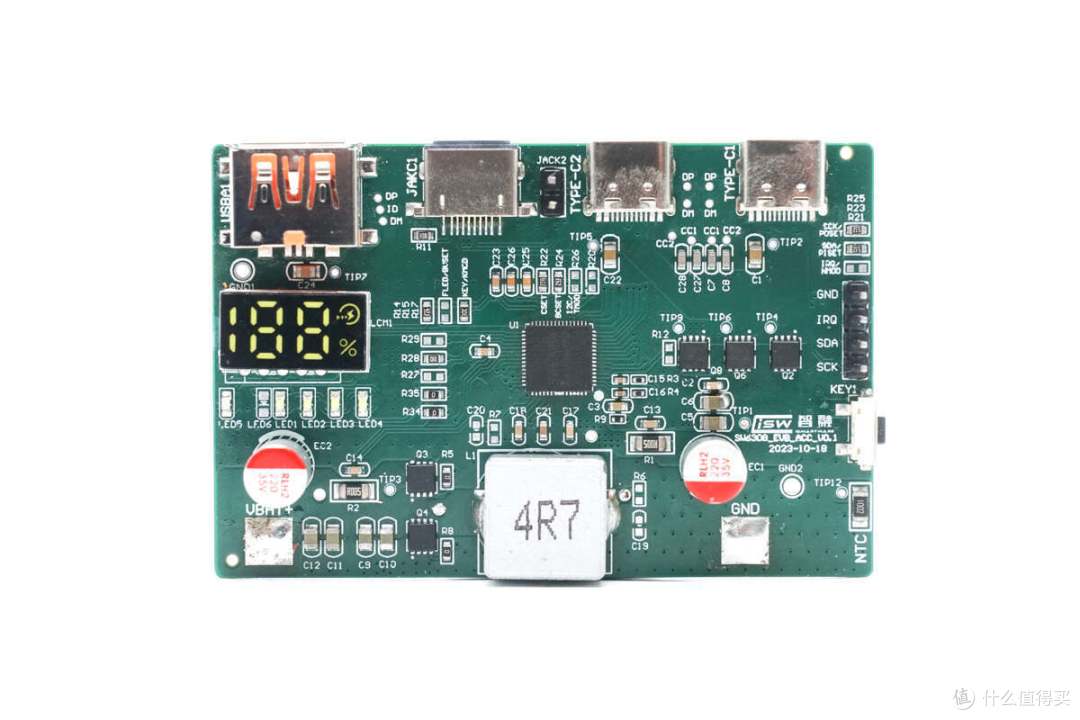

DEMO上的器件采用单面布板设计。

PCB板正面中心便设有一颗智融SW6308 ACC/ACL 三口多协议升降压移动电源SOC，高度集成化方便电路设计，各接口快充、电量数显、指示灯显示以及保护功能等全由其实现。

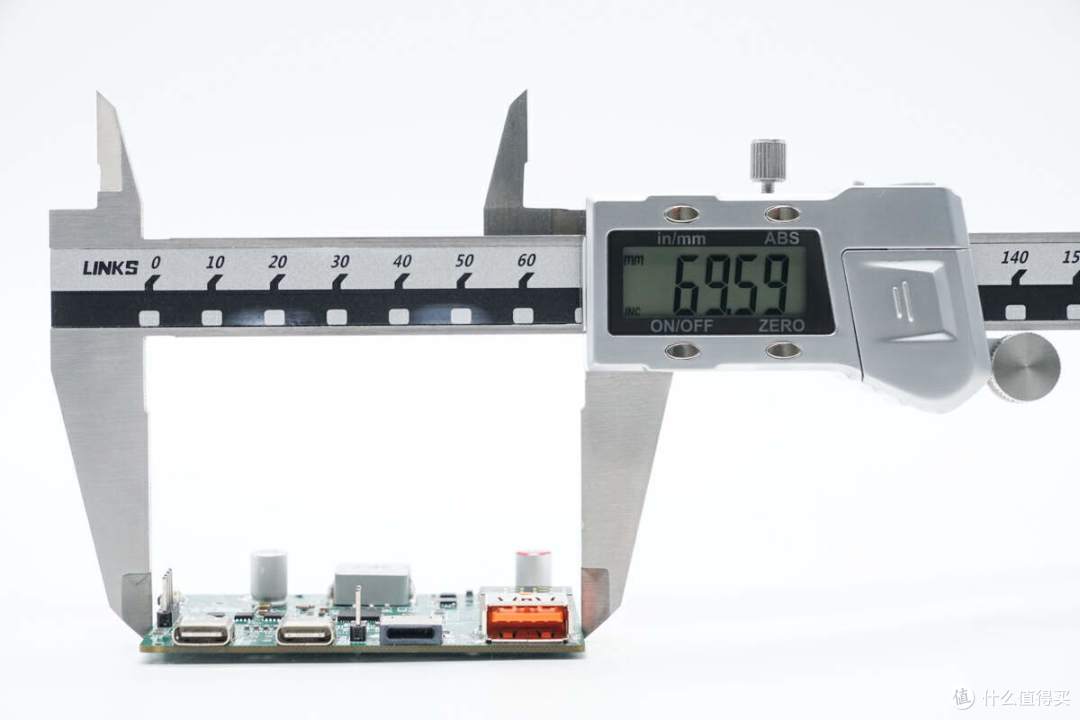

实测PCB板长度为69.59mm。

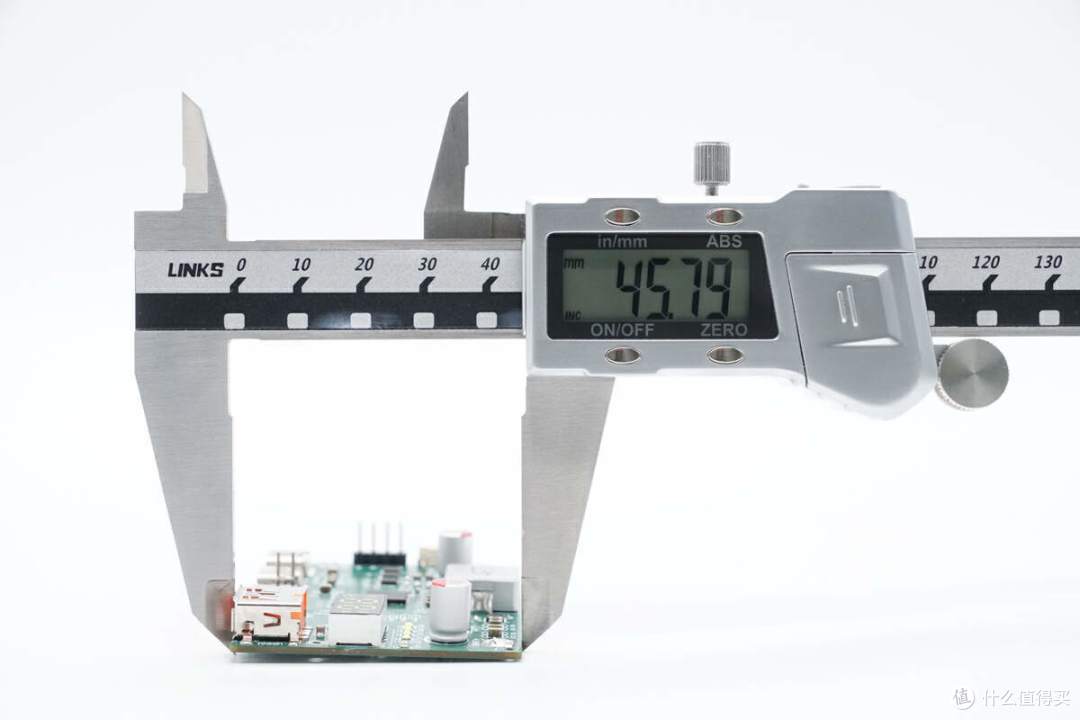

宽度为45.79mm。

厚度为11.29mm。

另外测得DEMO重量约为21g。

给PCB板通电，使用ChargerLAB POWER-Z KM003C测得USB-C1口支持UFCS、FCP、AFC、QC3+/4+、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

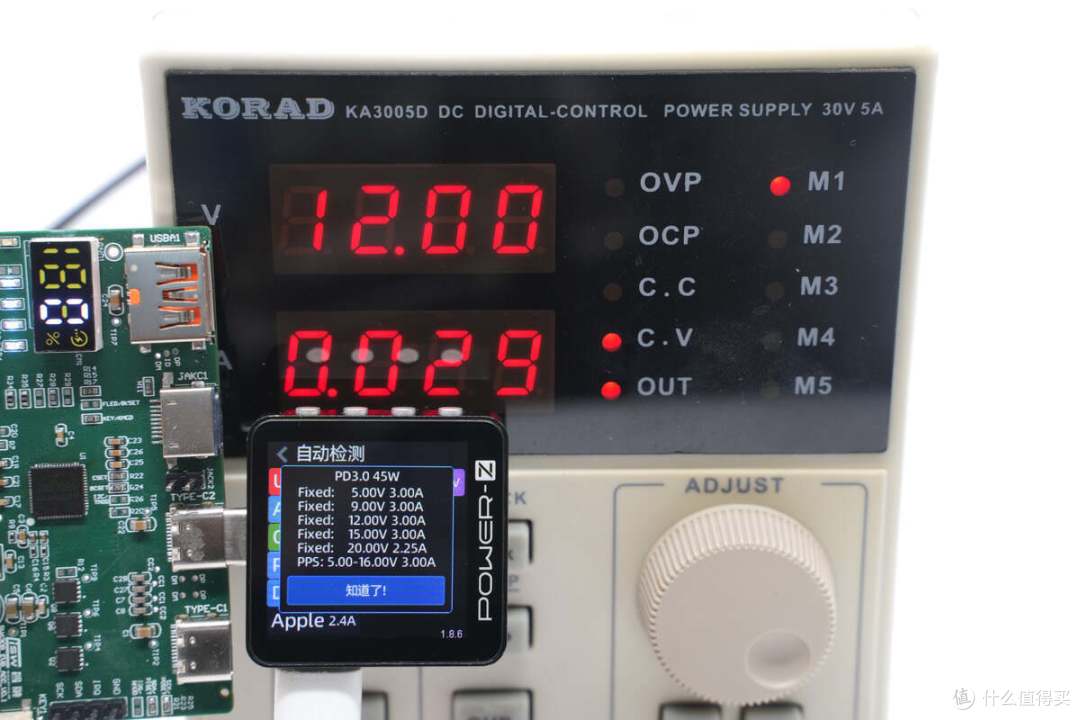

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-16V3A一组PPS电压档位。

测得UFCS融合快充具备3.4-5.5V5A、5.5-11V4.5A、11-21V2.25A三组电压档位。

测得USB-C2口兼容协议和USB-C1口的完全一样。

此外PDO报文也相同，两个USB-C口单口输出性能完全一样，支持功率盲插。

测得USB-A口支持UFCS、FCP、AFC、QC3+、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

最后测得USB-A口UFCS融合快充同样具备3.4-5.5V5A、5.5-11V4.5A、11-21V2.25A三组电压档位。

智融SW6308 45W多口快充移动电源方案解析

这款参考设计的核心元件来自智融科技，型号SW6308，是一款支持USB-C，USB-A和Lightning接口的高性能移动电源SOC芯片，具有4V至26V的输入电压范围，同时支持2-6节电池串联应用，可提供高达45W的输入输出。

SW6308具备广泛的快充协议支持，通过UFCS融合快充标准，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。芯片内部集成两颗开关管，支持3-5颗LED电量显示以及188数码管显示，SW6308采用QFN7*7-60封装，外围元件精简。

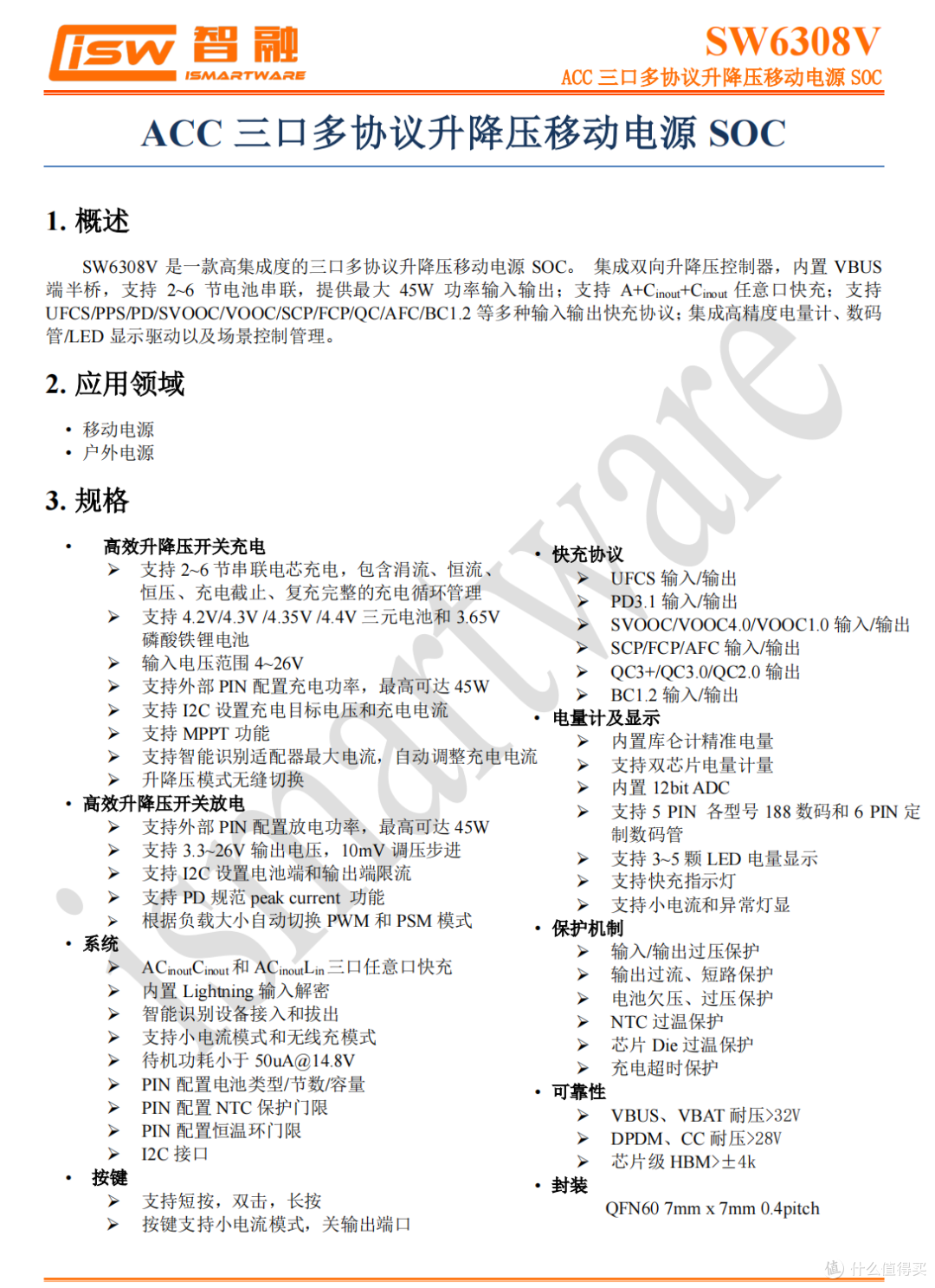

智融科技 SW6308 资料信息。

电池端同步升降压开关管，合金电感和滤波电容特写。

电池端两颗MOS管型号为SWT30N50，来自智融科技，为NMOS管。

电池端滤波电容来自瑞隆，规格为220μF35V。

输出端滤波电容来自瑞隆，规格为220μF35V。

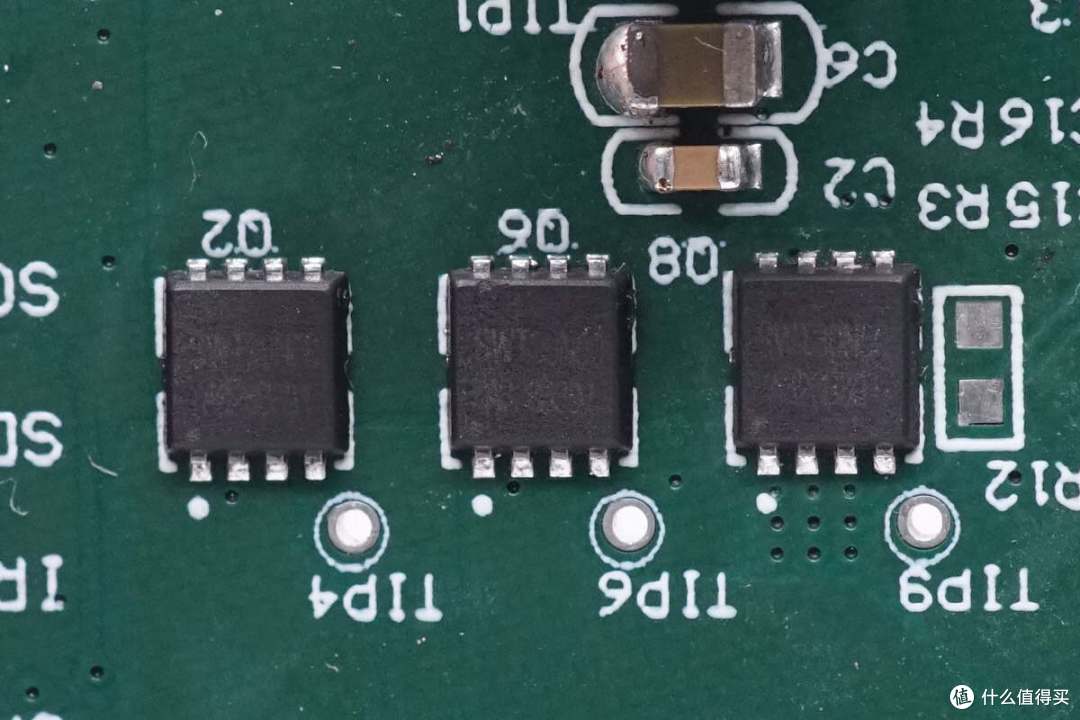

三颗VBUS开关管分别对应三个接口。

188 LED数码管特写。

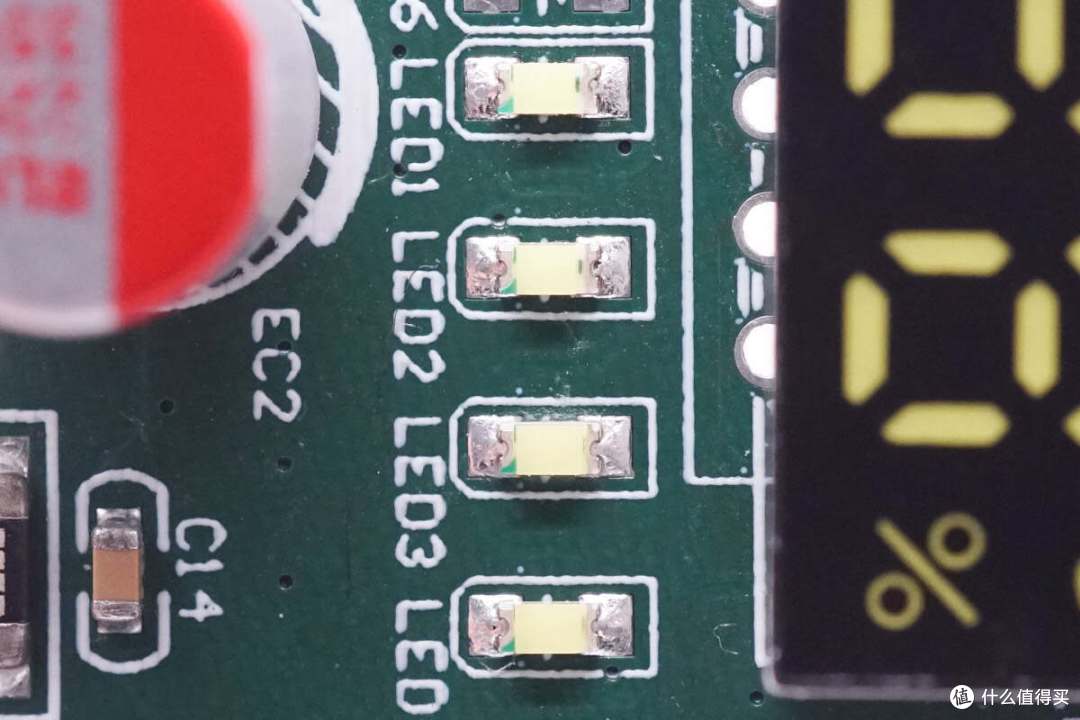

四颗LED 电量指示灯特写。

一颗LED用于快充指示。

贴片按键用于移动电源唤醒。

两个USB-C母座特写，过孔焊接固定。

Lightning母座特写。

USB-A母座采用橙色胶芯，正负极加宽支持大电流快充。

充电头网总结

智融科技这款45W移动电源参考设计使用SW6308芯片，这颗芯片在将同步升降压控制器，协议芯片集成的基础上，额外集成了VBUS端半桥，可以减少两颗MOS管的使用，进一步提升集成度，减少元件数量和物料成本。

智融科技SW6308支持USB-C，USB-A和Lightning接口，支持45W PD快充和UFCS融合快充，支持2-6串锂电池应用，为大功率移动电源，户外电源，电动工具电池组等大功率升降压应用提供了配置方便，应用简便的双向同步升降压解决方案，让主流的USB-C接口满足为更多种类的设备充电。
