光伏微型并网逆变器在家庭电路的简单应用

在站里看见别人分享智能家居使用槽点，主要是功耗问题，分享一下自己相关使用经验和解决方案，遂有此文。

本文旨在分享diy乐趣，不探讨成本问题，各位权当看个乐呵。

全屋共计六个路由器、一台nas、五个摄像头，其他设备若干，基础功耗100瓦左右。

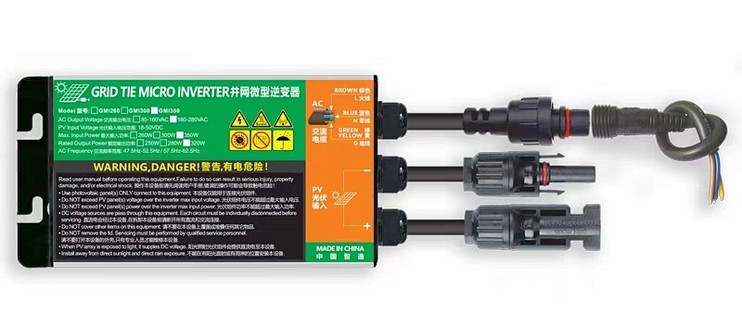

光伏微型并网逆变器接好电源线，插入家庭电路。

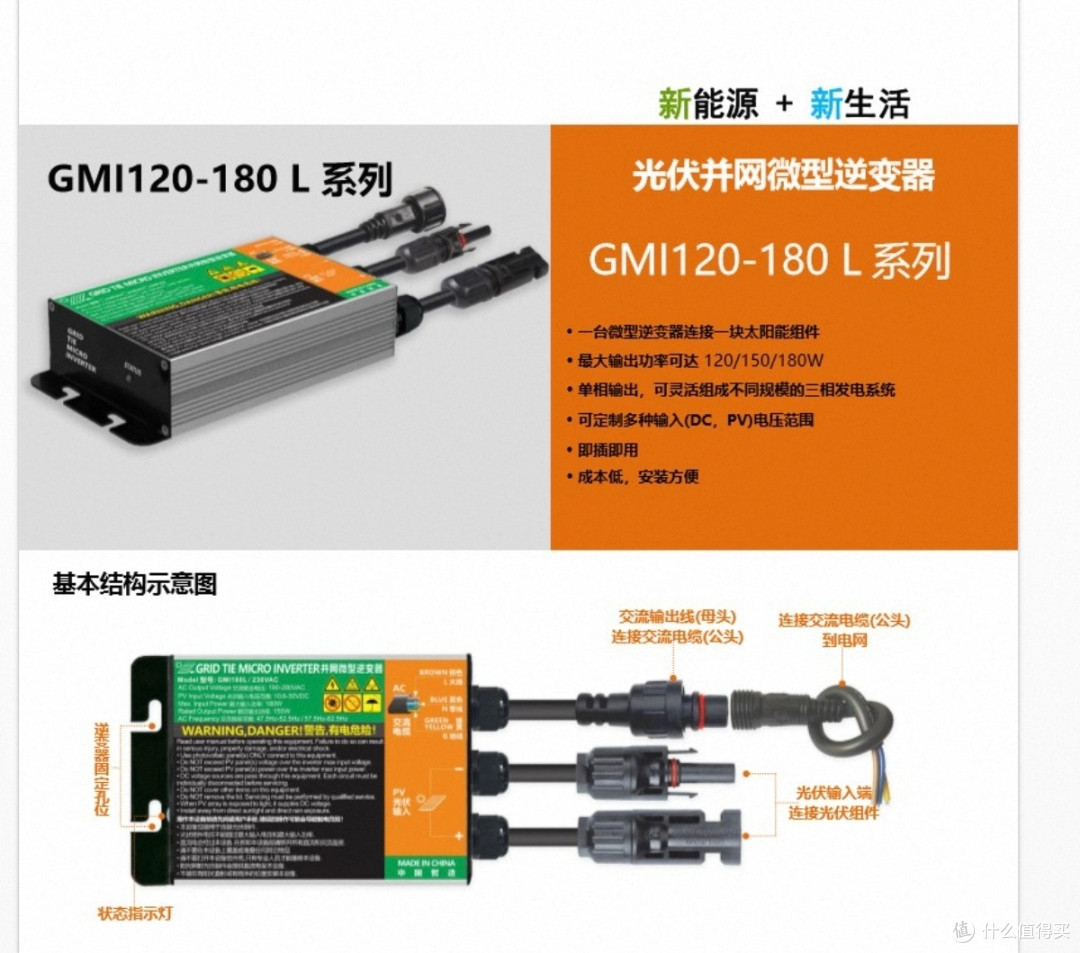

GMI-180L

此时发电功率不可知不可控有反送风险，即发电功率大于家庭电路总功耗，可用电流互感器检测实时功率。

涂鸦WIFI智能电流互感器双向功率电能检测

也可以用米家插座看发电功率，并通过实时功率触发自动化，开关充电设备消耗太阳能板功率避免反送。

米家智能插座

整套设备安装简单，逆变器会根据家庭电压自动设置运行。

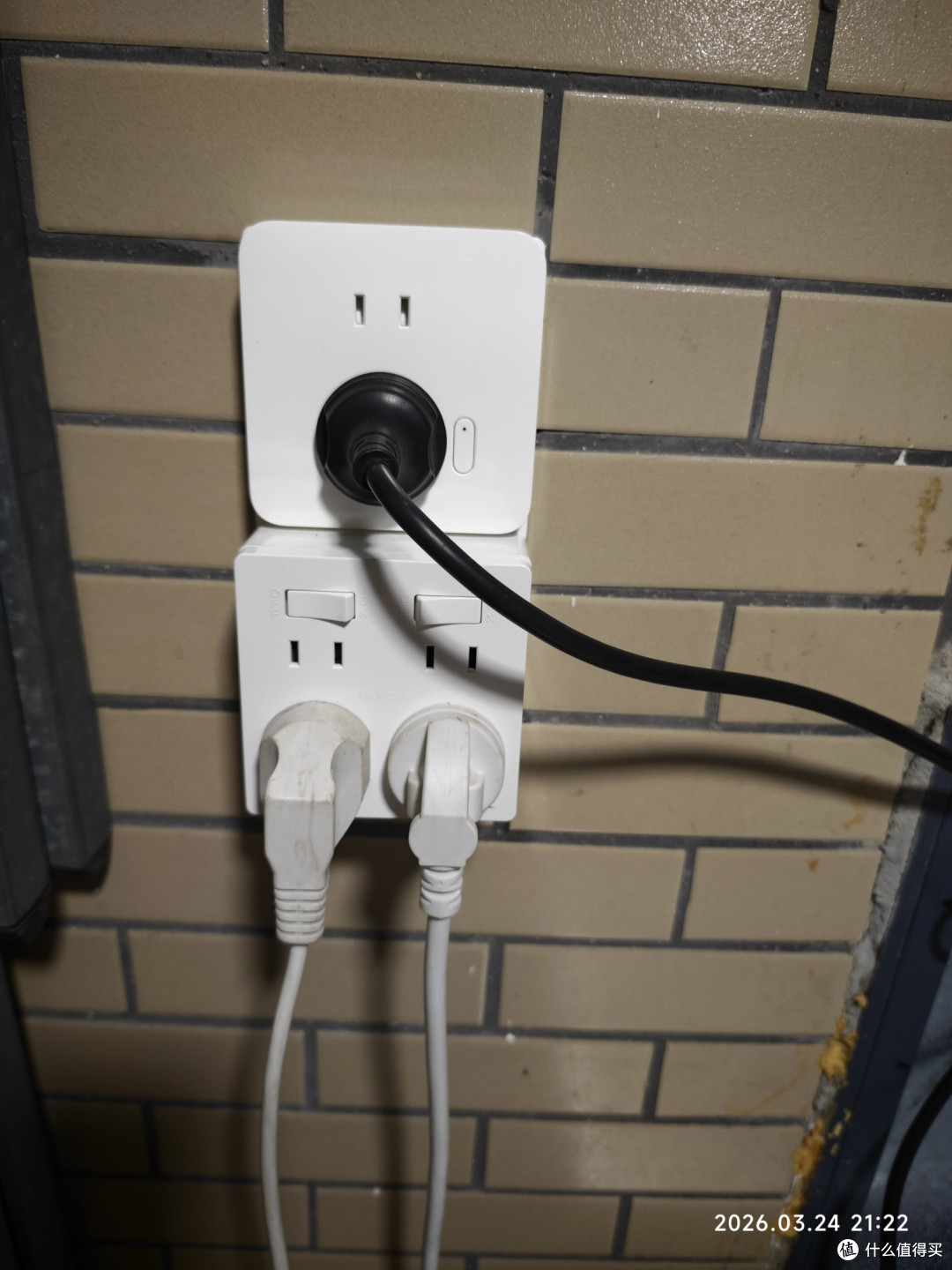

拓展电源盒，阳台只有一个插座，拓展位置留给洗衣机。

200瓦太阳能板，走线通过空调洞到室内。

使用一段时间后，调整太阳能板安装方式，最大发电量0.8kWh/24h。

自制支架，角度可以通过链条长度调整。

家庭基础功耗150W，没有反送风险。

我采购的这款微型逆变器效率不高，官方说明最大功率150W，实际使用过程中发现最大135W，不确定是什么情况。

需要注意问题如下

1.选购逆变器时不要单看工作电压范围，要注意最大功率点跟踪范围，大多逆变器工作电压范围18v起，但最大功率点远超过18v，选购时注意匹配电压，否则会导致逆变器工作不正常。

2.发电功率不要求大求全，能基本满足待机消耗就行，反送会有麻烦。

3.太阳能板安装一定要牢固，不具备室外安装条件装到玻璃内也能接受，安全第一。
