拆解 篇一:全网首拆:闪迪移动固态硬盘Extreme 510 Portable SSD拆解
创作立场声明:固态为本人自费购入并拆解分享,个人知识有限,文章如有错误或疏漏欢迎指正与讨论,本人非专业拆解评测,可能做不到一些机构那样的专业,因为喜欢折腾所以分享。
下午去朋友配件店里逛,在一个不起眼的角落发现了这个样品,刚好lz早上还在纠结是买SSD做移动硬盘好还是买HDD做移动硬盘好,于是问了老板价格,刚开始报价500 ,在lz的软磨硬泡下最终400大洋拿下此“大号U盘”,具体型号为:SDSSDEXTW-480G,到家第一件事情就是——拆!
(友情提示:不建议大家照做,新设备一般都会有官方质保,拆解后会失去保修,土豪无视这段话)
——先简单说下上手初体验,速度方面我没测试,官方说法是读写400M+,具体数值记不太清了,性能方面作为一个固态还是不会掉颜面滴~转移数据的时候连续写入了130GB差不多文件,硬盘整体温热,内部有一张铜箔贴在外壳面作为散热,看来这玩意儿发热还是比较大的。
——废话不多说,直接进入拆解——
非常敷衍的开箱图
第一步,撕下机身底部的防滑胶垫,能直接看到螺丝(在这里我犯了错误,刚开始以为是边上防摔硅胶这里有卡扣,强行掰掰坏了一边,大气出奇迹),将螺丝全部拧下,注意保存好,螺丝规格一致,不用怕装不回去。
第二步,可以直接打开机身了,固态硬盘+USB转接板的主体还是被螺丝固定在机壳上,SSD PCB有三颗螺丝做固定,USB转接板有两颗螺丝做固定,将他们全拧下,即可拆下主体。这里的螺丝比外壳螺丝稍微小一号。
外包装宣传全方位防护有防水/防震/防灰尘,拆开后发现PCB板上都被涂了一层防水漆,即使外壳无法完全防水的情况下,也能在机壳内进水后最大程度的保护PCB板与电子元件不受水汽的侵蚀,保持正常工作,这里夸一下闪迪,防水处理还是比较赞的,虽然不是非常专业高级别的,但是足以应付日常使用环境里的意外情况。
PCB板涂满防水漆,接口部分用橡胶做了密封填充处理,一个是防尘防水,另一个是防止意外掉落或者磕碰导致链接的接口松动或者接触不良问题
稍近一些拍接口的硅胶填充的细节
闪迪的这个固态与三星,台电等类似,都使用了SSD+转接卡的方案,此方案开发成本低,留有一定消费者后期自己可以折腾的空间,可靠性比直接单板集成SATA转USB桥接+SSD部分主控+闪存+缓存更好一些。
这个角度可以比较明显的看到USB3.0链接座部分的处理
背面全图,为了让大家能够看清防水漆,特地对着光源拍。
由于涂了防水漆的缘故,芯片无法拍清,闪存颗粒丝印有128G字样,正反面总共4片,芯片总共实际容量应该为512GB,此产品实际容量为480GB,个人猜测闪迪留了一部分闪存空间做坏块回收与冗余等。
主控为马牌88SS1074(可能有误,肉眼看不太清),缓存为南亚512MB的颗粒

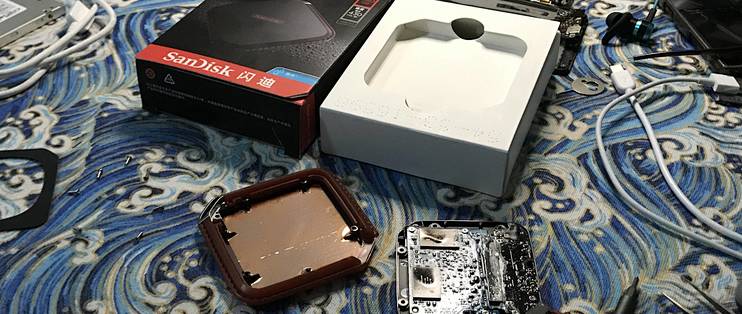

拆解到这里就基本结束了,最后放上一张作案现场照片 装回去继续迁移资料了
总结
优点:外观小巧轻便,自带挂绳口方便携带,性能不错,边角有软塑胶防摔,内部有防水处理,合适经常外面跑的驴友与摄影师门。
缺点:连续读写时发热略大,个人感觉谜一样的接口位置(处在一个角)
合适人群:经常出门的驴友/摄影师,商务人士
吐槽一下,MicroUSB3.0的数据线一大坨,可能会比硬盘本体还占地方,不过总体便携性相比2.5寸硬盘的移动硬盘来讲还是有非常大的优势的,无论是重量上还是体积上。
第一次在张大妈写拆解,如有不当欢迎指正,头图不知道为什么一直裁剪错误,等下补上,稍后做使用体验与性能简测。
