拆解报告：IKEA宜家NORDMÄRKE 诺德马克三充无线充电板（ E1402 ）

对于多设备无线充，其实早在AirPower之前，宜家就已在2014年推出了一款三充无线充电板，可以同时为四件设备充电：配备三个无线充电区域（功率5W），以及一个USB有线充电接口。

我们此前拆解过一款宜家基础款无线充，今天要为大家带来的则是这款三充无线充电的开箱拆解。

一、宜家三充无线充电板开箱

产品体积较为巨大，包装采用比较简易的牛皮纸盒，正面为一层透明塑料盖，可以直接看到产品本体。

纸盒背面贴有产品规格参数。品名：诺德马克；产品类别：三充无线充电板；尺寸/材料：长度31厘米，宽度13厘米，高度2厘米，线长2.0米，材质为聚碳酸酯塑料、ABS塑料、合成橡胶。生产者：宜家瑞典有限公司。货号：903.083.16。

侧面为产品名：NORDMÄRKE 诺德马克。

揭开表面的透明塑料盖。

包装内容：三充无线充电板、电源适配器、说明书和安装指南。

IKEA宜家电源适配器规格：

型号：KMV-190-330-CN；

输入：220-240V，50/60Hz，0.18A，PF：0.95；

输出：19V（Max），1.74A，33W。

电源适配器采用DC接口。

产品外形呈赛道形状，通体为白色。无线充电板采用一体式设计，产品本体连接有一条充电线。

表面规则分布有三个无线充电区域，十字硅胶垫标示各自区域的中心位置。

侧边可以看到产品为两层结构设计。

产品厚度约为iPhone的两倍。

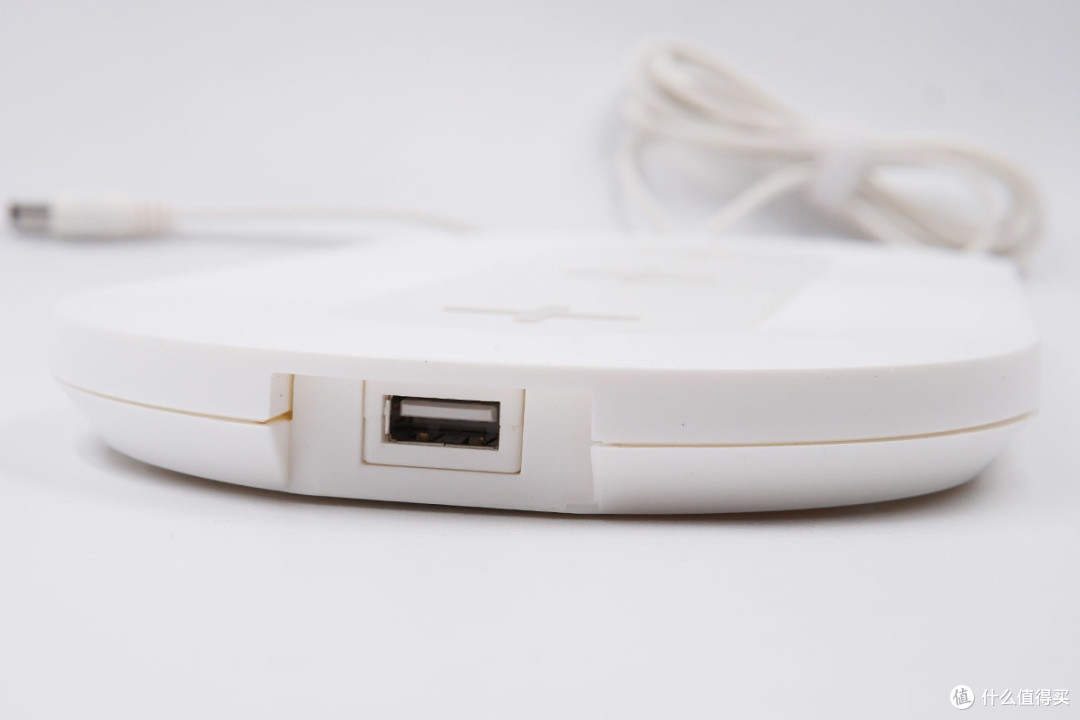

USB接口特写。

产品型号：E1402，NORDMÄRKE 3。

中心位置有一个Qi的Logo，表明产品通过了Qi认证。

使用ChargerLAB POWER-Z KT001便携式测试仪进行协议鉴定，USB输出支持以下充电协议：苹果Apple 2.4A、三星5V2A、USB DCP 5V1.5A。

可为三部设备同时进行无线充电，与此同时USB接口也可为第四部设备进行有线充电。

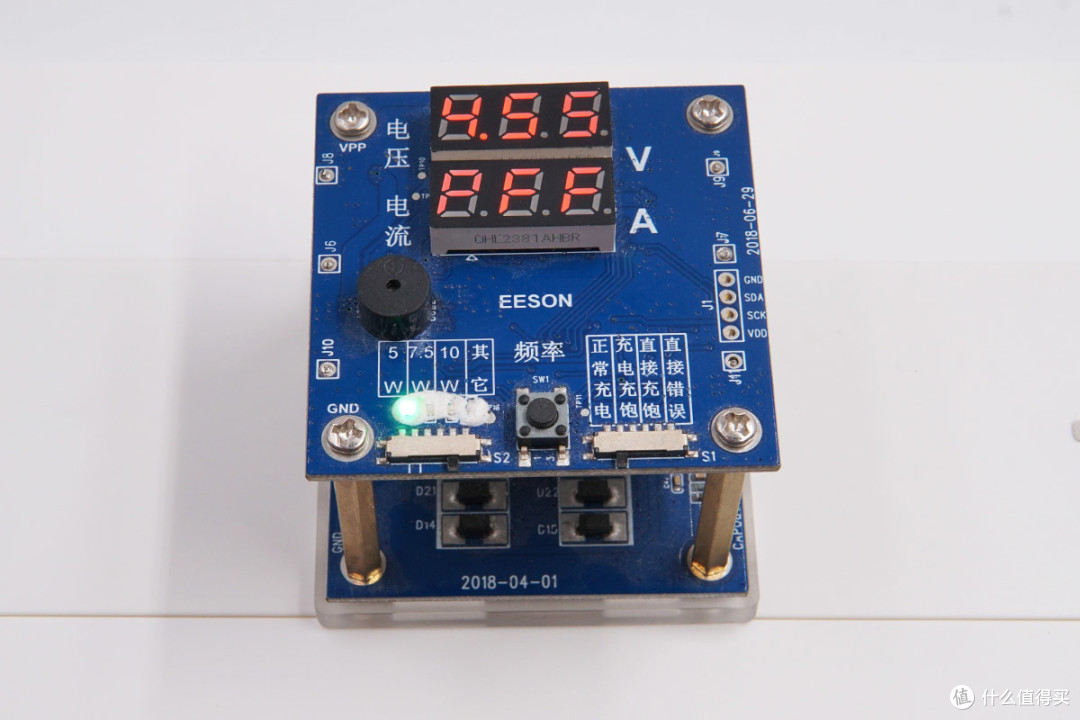

使用无线充老化测试治具对产品各个无线充电区域进行测试，均显示“PFF”，即5W模式PASS通过，7.5W、10W模式未通过，产品支持普通5W，不支持苹果7.5W、三星10W。

二、宜家三充无线充电板拆解

进入拆解环节，首先拧开螺丝。

顺利取下正面赛道状环形盖板。

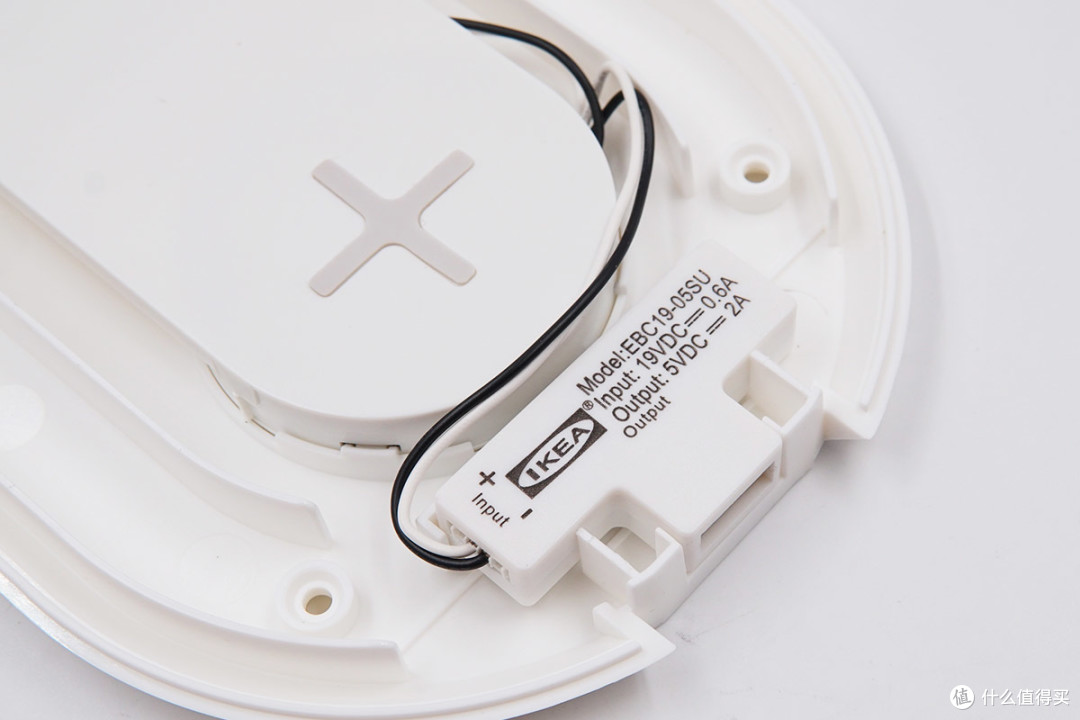

USB输出模块，上面印有宜家的Logo以及简要的输入输出规格参数。

型号：EBC19-05SU；输入：19V0.6A；输出：5V2A。

取走后盖，可以看到产品内部采用3个独立的PCBA无线充电发射模块，通过导线并联。

3个PCBA模块一模一样，没有任何区别。

模组包括：PCB电路板、线圈、隔磁片。

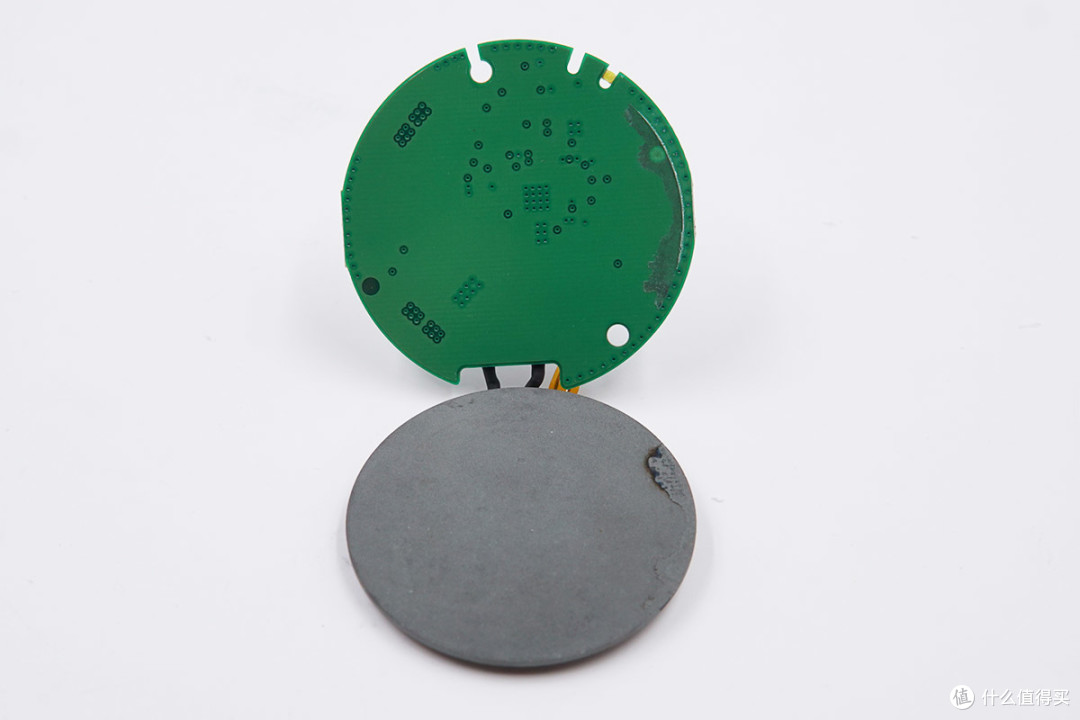

PCB背后没有任何信息，与隔磁片保持粘连。

线圈中心位置粘附有一颗温控探头，用于监测工作过程中的温升。

线圈采用双层结构，线圈引出线套热缩管保护。

无线充主控芯片IDT P9030，IDT P9030是一款高度集成的单芯片Qi标准兼容无线电源发送器IC，用于电源发送器设计A1。该器件采用19V适配器工作，并提供集成的半桥逆变器，用于DC / AC转换。它通过将半桥逆变器的开关频率从固定的50％占空比调制到110kHz至205kHz来控制传输功率，如Qi标准所规定的“A1”发送器。发送器包含解调和解码由移动设备发送的符合Qi的消息分组以调整传送的功率所需的逻辑电路。

5W规格，在专有模式下具有高达7.5W的无线功率传输。通俗来说就是这颗芯片内部包括主控，信号解调电路，MOS驱动器和功率MOS这些元件，最大程度简化电路设计，减少元件数量。

丝印A71的一颗外置存储器，用于存储无线充电配置。

排线接口特写。

焊点饱满，无线充电线圈有一颗共模电感用于滤除高频杂波。

3颗NPO电容。

PCBA上印有生产日期字样：20141118ZH。

LED指示灯特写。

再来看USB输出模块，PCBA板和USB母座呈“T”字形分布。

丝印AHUE，MPS MP2312 2.1A高效同步整流降压转换器，用于USB口5V输出。

丝印198AC，USB自动识别IC。

6R8合金电感。

排线插口特写。

USB母座特写。

USB输出模块一览。

拆解全家福。

三、充电头网拆解总结

宜家三充无线充电板，这款产品早在2014年就已支持类似苹果AirPower的三设备无线充电，单个5W的功率以及需要搭配专用电源适配器使用略显落后，但三充+有线充的产品理念在现在看来依然不算过时。采用IDT P9030高集成无线充电方案，节省元件数量，减少占板面积。
