创作立场声明:积木爱好者,评测纯属兴趣。除有特别说明外,积木来源均为自购。

品牌/货号:小米 GCWJJ01IQI

颗粒数:980 PCS

动力组:无

灯光组:无

上市时间:2019年

小米这台挖掘机上市已有一段时间,这次我做的是「全遥控版」。其中底盘部分是我自己MOC完成,相较于原版基本上是重新做了;其中操作台部分来自于玩家“英俊的瓢儿菜”分享的图纸,我在其基础上做了适当的改动;挖臂部分不存在/也无需改动。

改装后颗粒数:1100 PCS

改装动力组:锂电×2 / L电机×2/ M电机×4

可以实现的遥控操作有:

☆ 前进/后退/转弯/原地转圈

☆ 后挖臂升降

☆ 前挖臂升降

☆ 铲斗翻合

☆ 操作台旋转

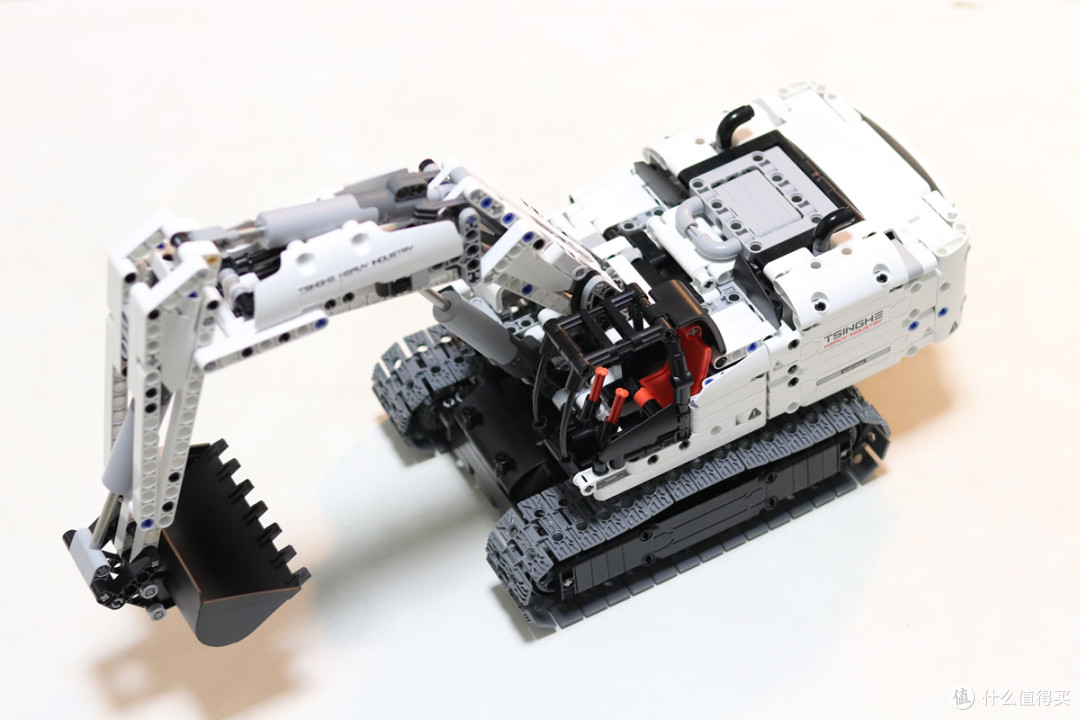

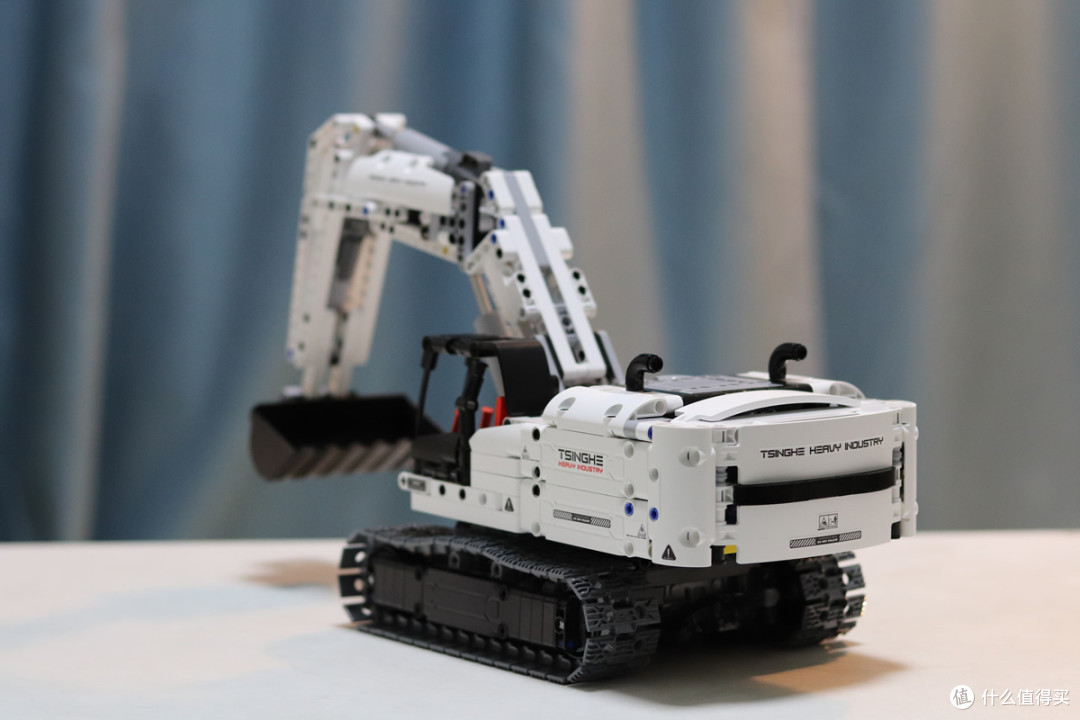

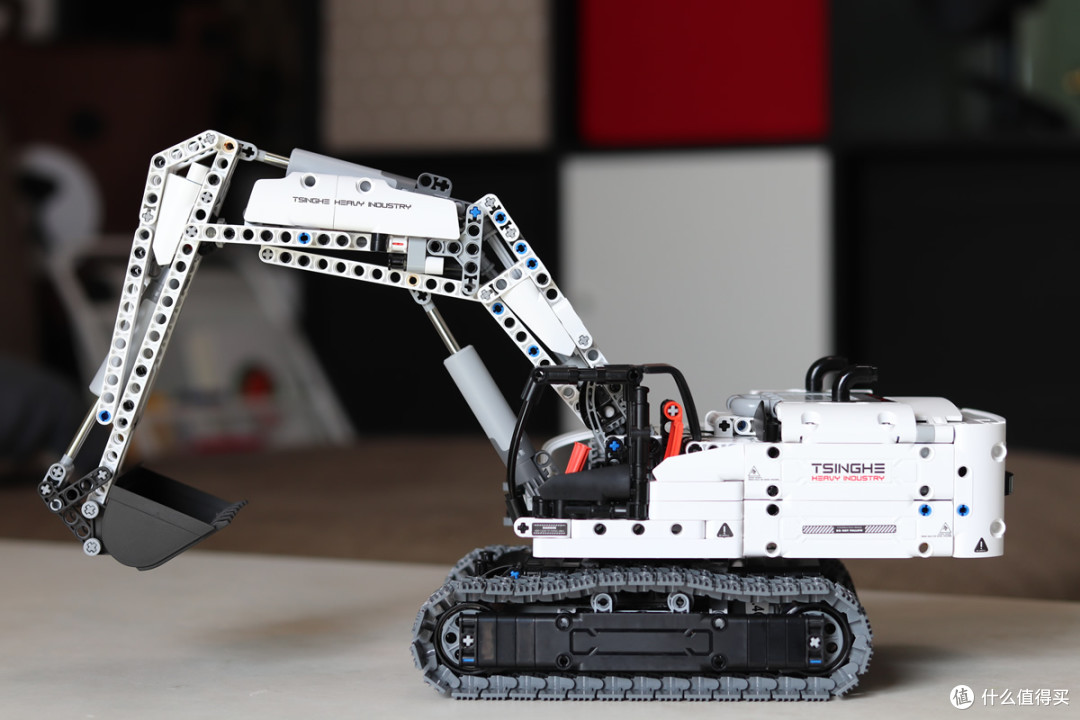

先上几张我的成品图。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

成品简单测试视频如下:

包装、零件分包、说明书

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↑ 彩盒不大,但是很精致。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↑ 内部的纸托设计了一个拉手,贴心。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↑ 打开后的样子,零件分包和说明书整齐地放置在纸托中,干净整洁;另外这个纸托是我见过的国产积木里感觉质量最好的。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↑ 两本拼装说明书,一张产品说明书,一张贴纸。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↑ 说明书不易反光,印刷精美,步骤清晰。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↑ 贴纸很小,设计比较简单,但细节很好。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↑ 微距下可以看出贴纸的印刷精度非常好,但是这个贴纸的缺点是,实在是有点太厚了。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↑ 没有步骤分包。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↑ 经过大约15分钟的零件整理,拼装起来效率更高。

动力组/PF件

下面就是我改装全遥控版需要的PF件,包括2个锂电、2个L电机、4个M电机。锂电,我选用的双鹰锂电,虽然我更喜欢宇星的锂电,但是由于要厚一个单位,因此无法安装在这辆紧凑的小挖机上。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

其中2个L电机用于挖机的行驶动力,1个M电机负责操作台旋转,1个M电机负责前挖臂升降,1个M电机负责后挖臂升降,1个M电机负责铲斗翻合。

其中1个锂电和2个L电机安装于底盘上,其余的安装在操作台上。

零件颗粒

其实我之前在玩米兔机器人的时候接触过小米的零件,整体感觉还是不错的。这次评测完成后,我还会出一篇乐高/高砖/双鹰/小米共4个品牌积木零件的对比评测,因此今天这里就不详细说零件了。

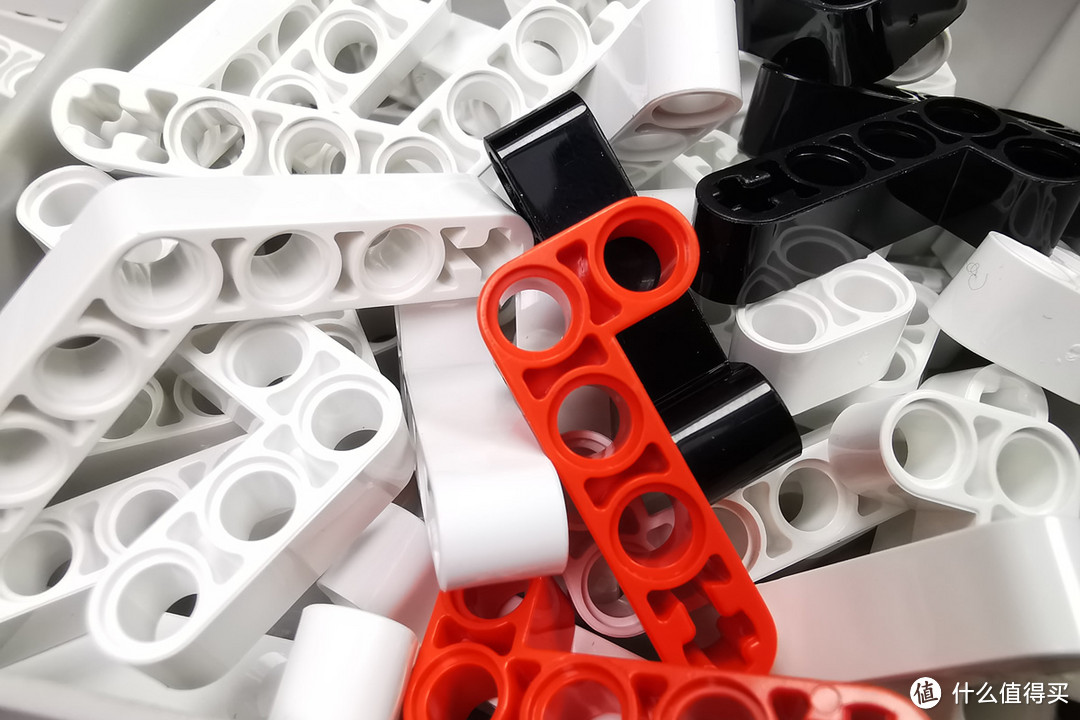

部分零件照片如下:

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

MOC说明

上图是我的studio渲染图。上图是我的studio渲染图。

这辆全遥控版小米挖掘机,其中底盘部分是我自己MOC完成,相较于原版基本上是重新做了;其中操作台部分来自于玩家“英俊的瓢儿菜”分享的图纸,我在其基础上做了适当的改动。

整个车子的传动系统示意图如下:

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

底盘部分,我使用了2个L电机,并排摆放。如图所示,动力从L电机出来后,经过20:12、24:8两次扭矩放大,总齿轮比为5:1。

操作台部分,难点在于操作台旋转的传动设计。在该设计中,动力从M电机出来后,使用了一个蜗轮带动一个24齿齿轮;在旋转平台处使用一个16齿齿轮带动56齿的旋转平台。(需要注意的是,上面传动系统示意图中,使用的是12齿齿轮带动60齿的旋转平台,这是因为studio中没有56齿的旋转平台,小米使用的这个比乐高18938/18939要小一点。)

在操作台部分,我在“英俊的瓢儿菜”的基础上,修改了电池的安装方式,如下图所示。该改动,使得尾部外观的处理更加方便;另外,打开上面的盖板,即可方便地操作电池开关。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

此外,我还修改了控制操作台旋转的部分传动固定结构,以及部分外观改动。

在增补零件方面,我没有统计对比,因此暂时没有零件表。但是大概感觉应该要补两百个零件左右。

整体拼装感受

整个拼装过程大约用了16个小时,包括过程中对颗粒的检查、以及拍照。由于我事前已经在studio中完成了大概的分步,因此拼装时基本上是对着studio在拼。

手感方面,小米零件给我的整体感受是,绝大部分零件手感比较合适(某些人可能会觉得偏松),个别零件手感偏紧。也就是说,手感的一致性要稍欠缺一点,不过整体是非常不错的。绝对是国产积木零件里最优秀的代表之一。详细的,我会在过几天的乐高/高砖/双鹰/小米共4个品牌积木零件的对比评测中讲。

大概的分步进度如下:

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

拼装测试

拼装时的部分测试视频如下:

成品

拼好后的成品如下:

↓ 标准照。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 换个背景再来两张。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 俯视视角。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 左后侧和右后侧视角。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 右前侧视角。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 操作台电池盖板可以打开,方便电池操作。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 动力舱盖板可以打开。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 车顶。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 车门可以打开。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 底盘电池特写,电池平时可以取下。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 履带。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 保留了楼梯

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

↓ 铲斗。

2锂电+6电机的工程小钢炮-小米工程挖掘机改全遥控版MOC评测

最后的总结

这种1000左右的零件数、却配了2个电池+6个电机的全遥控版积木,很少有品牌敢出。因为可能大部分人评价一款积木价值的最直观的感受,就是零件数和体积,而这辆小米工程挖掘机,从体积方面完全无法和其他一些大型挖掘机相比。算下来,PF件的成本是超过积木零件本身的成本的。

不过,全遥控版的这辆挖掘机,在我看来可玩性十足。它不像一些三四千零件数的超大型挖掘机那么难拼;在可靠性和易维修性方面也要好得多;同时与一些超大型挖掘机相比,遥控功能也完全不弱,可以说是工程车里的小钢炮;关键,它还不占地方。

也就是说,拼起来、玩起来、摆起来,都非常舒服。

这辆小米挖掘机的零件也很给力,在拼装时体验很好,而且在传动方面完全无压力。我的感觉是,不做动态全遥控版,实在是有点可惜啊!
