蓝牙音箱依托于无线连接的便携性在目前的音频产品中深受用户的喜爱,此次我爱音频网将要拆解的是一款整体外观设计小巧、风格复古的的蓝牙音箱产品AIDU爱度T1。AIDU爱度是一家专注于消费电子行业的新型互联网综合公司,旗下产品丰富,包括网络播放器、音响、蓝牙耳机等。

AIDU爱度 T1 蓝牙音箱在功能配置方面,采用了全磁喇叭单元搭配45mm的低频振膜,拥有强悍的低音表现;蓝牙5.0音频芯片,提供稳定的无线连接;一个复古的旋钮搭配三颗功能按键,操作丰富便捷;功能上支持收音机、免提通话、4D音效,支持TF内存卡扩展,AUX音频线输出等;续航上支持10小时的连续播放时间。下面就让我们一起来看看这款产品的外观设计及内部结构配置吧~

一、AIDU爱度 T1 蓝牙音箱开箱


拆解报告:AIDU爱度 T1 复古蓝牙音箱



包装盒正面设计有AIDU爱度品牌LOGO,产品外观渲染图,“Boom In A BoX!”的产品宣传语以及防伪标签。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



包装盒侧边有产品的部分规格参数信息,型号:T1,喇叭输出功率:5W*1,喇叭阻抗4Ω,频响范围:100Hz-20KHz,功能:蓝牙、TF卡、AUX in、U盘、FM,内置电池:3.3V/1500MA等。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



另外一侧信息有产品出厂条形码,生产地址、服务热线、产品执行标准以及产品配色。


拆解报告:AIDU爱度 T1 复古蓝牙音箱

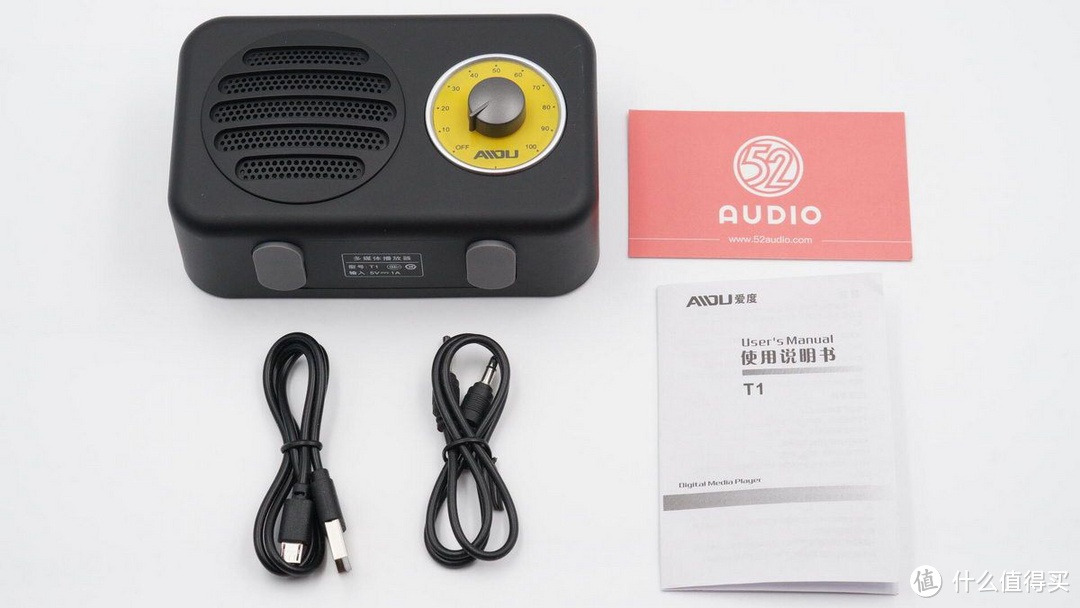

包装盒内物品有蓝牙音箱、充电线、音频线和使用说明书。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



USB-A to Micro USB充电线。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



3.5mm to 3.5mm音频线。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



AIDU爱度 T1 蓝牙音箱正面外观一览,圆形条栅出音孔搭配物理机械的音量旋钮。设计复古,并具有很强的趣味性。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



音箱背面6颗螺丝孔配置有橡胶塞,以及一个低频辐射振膜。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



音箱顶部有三颗功能按键、麦克风开孔以及指示灯。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



音箱侧边功能接口特写,从左到右依次为3.5mm音频接口、USB-A接口(U盘)、TF内存卡接口和Micro USB充电接口。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



AIDU爱度 T1蓝牙音箱底部设置有两块椭圆形脚垫,起到防滑作用。印制信息有多媒体播放器、型号:T1,输入:5V⎓1A。


拆解报告:AIDU爱度 T1 复古蓝牙音箱

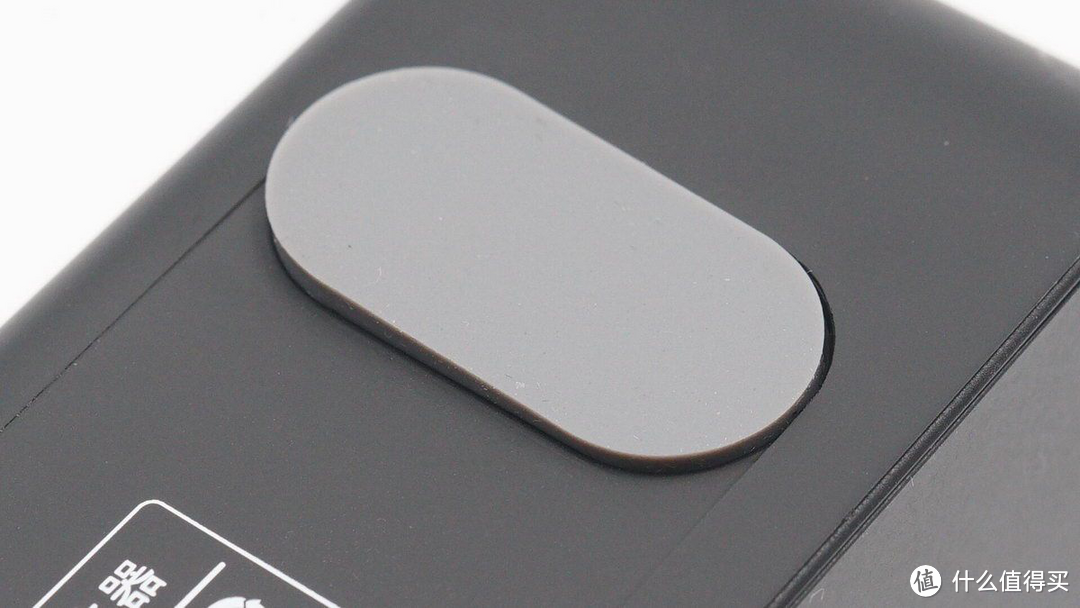

音箱椭圆形防滑胶垫特写。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



音箱螺丝孔橡胶塞特写。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对爱度 T1 蓝牙音箱进行有线充电测试,输入功率约为2.55W。

二、AIDU爱度 T1 蓝牙音箱拆解


拆解报告:AIDU爱度 T1 复古蓝牙音箱



进入拆解部分,卸掉背板螺丝即可轻松打开腔体。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



背板上螺丝固定的被动辐射振膜,提升低频量感,带来浑厚的低音效果。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



腔体内部结构一览。音腔与主板单元隔离,提升音腔的密闭性,进一步增强低音表现。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



隔离板配备海绵垫密封,同时降低了腔体共振。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



喇叭导线通过海绵垫和胶水固定在腔体壁上,防止共振产生杂音。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



取掉音量调节旋钮,下面是电位器柄。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



取出扬声器背部T铁特写,覆盖有方形海绵垫缓冲。


拆解报告:AIDU爱度 T1 复古蓝牙音箱

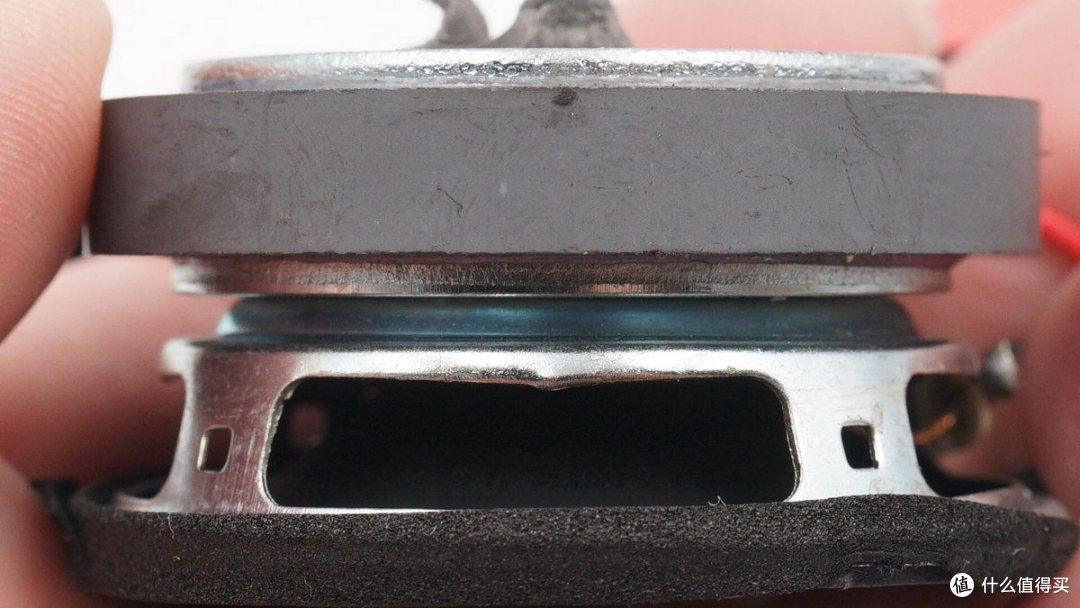

扬声器单元侧边特写。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



扬声器正面特写,橡皮边,周围是密封海绵垫。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



18650锂离子圆柱电池,电压3.7V,容量1500mAh/5.55Wh。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



撕掉蓝色外皮,电池配备有电池保护板。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



电池两端均采用绝缘青稞纸覆盖。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



电池另外一端特写。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



电池保护板特写,负责电池的过充过放过流保护功能,有热敏电阻检测电池温度。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



主板正面元器件一览。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



主板背面元器件一览。


拆解报告:AIDU爱度 T1 复古蓝牙音箱

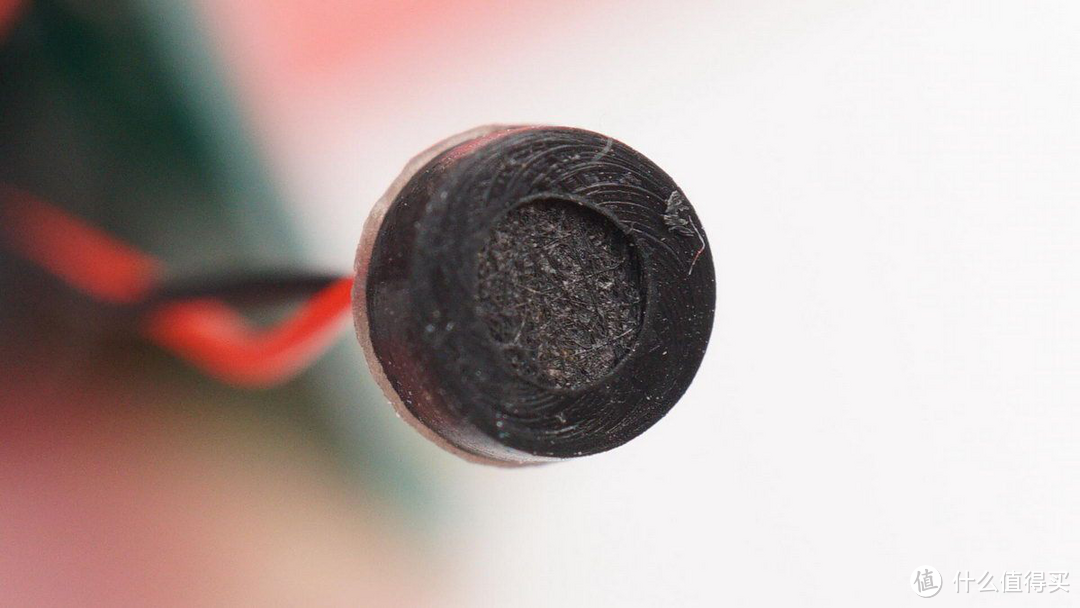

驻极体麦克风特写,用于语音通话拾音。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



音量调节电位器特写,兼具电源开关。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



两颗470μF 10V 的滤波电容。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



板载印刷蓝牙天线特写。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



主板上的功能接口母座特写,


拆解报告:AIDU爱度 T1 复古蓝牙音箱



三颗功能按键特写,采用同一种规格。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



主板上丝印信息SANSUI T1 20190814 V03,日期还是比较新的。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



两颗LED指示灯特写。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



LTH7 LTC4054 锂电池充电IC,用于内置锂电池充电。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



Chipstar智浦欣微CS5230E音频功率放大器,是一款采用CMOS工艺电容式升压型GF类单声道音频功放,可以为4Ω的负载提供最高5W的连续功率。

CS5230E芯片内部固定的28倍增益,外围元件精简。功放芯片集成了D类和AB类两种工作模式,即可保证D类模式下强劲的功率输出,又可兼顾系统在有FM的情况下消除功放对系统的干扰;具有独特的防破音(NCN)功能可根据输出信号的大小自动调整功放的增益,实现更加舒适的听觉感受;还具备电源自适应能力,当电源电压低的时候功放会自动降低增益从而减少功放的输出功率。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



Chipstar智浦欣微CS5230E详细资料图。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



丝印AC19AP22551的JL杰理AC6925B 六合一(MCU+RF+Flash+FM+BLE+NFC)蓝牙5.0双模TWS低功耗音箱芯片,内置USB接口和SD接口,性能强大,应用广泛。

据我爱音频网拆解了解到,Baseus Q TWS真无线蓝牙音箱和小米小爱蓝牙音箱 随身版也采用了杰理的芯片方案。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



JL杰理 AC6925B 详细资料图。


拆解报告:AIDU爱度 T1 复古蓝牙音箱



AIDU爱度 T1 蓝牙音箱全家福。

三、我爱音频网总结

AIDU爱度 T1 蓝牙音箱在外观上采用了方形造型,复古的设计风格,整体体积非常的小巧便携。在使用方式上也非常的丰富,支持无线蓝牙、收音机、TF卡以及USB接口输入,足够满足日常不同场景的使用需求。并且内置了驻极体麦克风,支持免提通话功能等。

内部结构配置上,音腔和主板隔离,音腔内采用了一颗全频喇叭和一个低频辐射振膜,搭配音腔具有很强的密闭性,提供优异的低音表现;电池采用了一颗18650圆柱锂电池,配备有电路保护板,负责电池的过充过放过流保护功能。

主板上,主控芯片采用了杰理AC6925B 六合一(MCU+RF+Flash+FM+BLE+NFC)蓝牙5.0双模SOC,为音箱提供无线蓝牙连接和处理能力;智浦欣微CS5230E音频功率放大器,可以为4Ω的负载提供最高5W的连续功率;以及 LTC4054 锂电池充电IC,用于内置锂电池充电等,音量调节电位器兼具开关功能,非常复古的设计。
