移动电源现在是人们外出后给手机续电的一个重要配件,逛街等小范围活动的话可以选择一个10000mAh容量的轻薄型充电宝,长途跋涉的话需要选择更大容量的以增加续航。但无论何种场景,充电宝总有用完电的时候,这就又牵扯到充电器数据线,又会增添携带方面的烦恼。

随着需求变更移动电源也在逐渐进化,近日插线板龙头品牌公牛便推出了一款多合一移动电源,将充电器、数据线、充电宝三大功能集成于一身,而且保持了小巧扁平的身型。用户外出带上它等于带上充电宝、线缆、充电器,轻松出门无压力。下面充电头网就对这款产品进行详细拆解,看看其是如何设计的。

一、公牛多合一移动电源外观

拆解报告:BULL公牛多合一移动电源GNV-PB310T

包装盒正面印有BULL公牛品牌、产品外观图以及名称。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

背面印有产品八大特性标识。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

以及产品相关参数信息。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

打开包装,移动电源使用塑料托盘固定保护,且外套防尘塑料袋。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

包装内全部东西一览。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

公牛这款多合一移动电源采用慕雪灰配色,机身表面晒纹处理,边角过渡圆润,整体风格简约。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

机身正面一端凹印公牛BULL品牌。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

另一端配有四颗LED电量显示灯。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

机身背面采用阶梯式设计。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

头部设有可折叠国标插脚,携带方便且不会刮伤包里其它设备。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

中间设有理线槽,用料固定输出线缆的USB-C线头。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

凹陷区域设有一块塑料板,输出线缆可缠绕在机身和塑料板的夹缝里。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

塑料板上印有产品参数信息

型号:GNV-PB310T

输入:100-240V~50/60HZ 0.5A

输出:5V2.1A Max

电芯容量/能量:10000mAh/37Wh

额定容量:6000mAh

公牛集团股份有限公司

产品已经通过了CCC认证。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

机身侧面还配有一个电源键。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

使用卷尺测得移动电源机身长度约为15cm。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

测得机身宽度约为75mm。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

机身凹陷处厚度为14.6mm。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

带板总厚度约为20.7mm。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

和充电头网此前拆解过的公牛快充移动电源GNV-PB2101直观对比,两款产品大小相当。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

另外从机身底部开始测量。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

可以测得对应线缆长度约为72.5cm。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

顺便使用ChargerLAB POWER-Z KT002测得移动电源支持Apple 2.4A、Samsung 5V2A和DCP协议。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

产品重量约为259g。

二、公牛多合一移动电源拆解

拆解报告:BULL公牛多合一移动电源GNV-PB310T

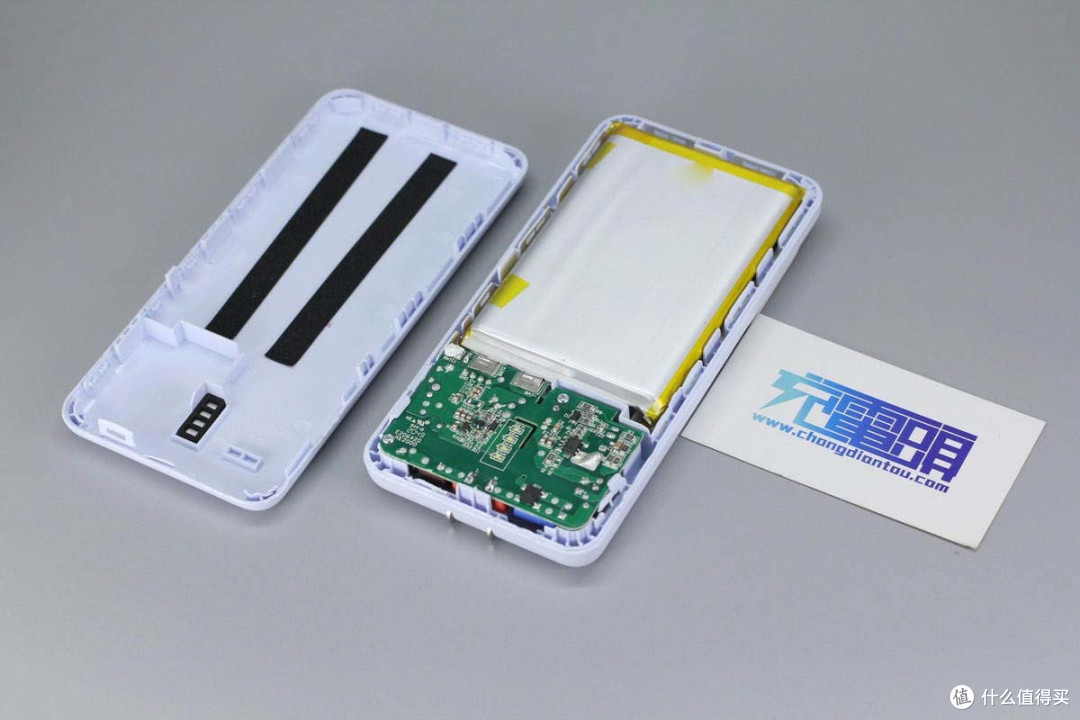

从侧面将机身壳拆开,边缘采用卡扣固定封装,机身壳上贴有泡棉对电芯进行保护。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

PCB板使用螺丝固定,和电芯通过镍片点焊连接。板子中间设有LED指示灯,右侧是充电器电路,可以看到有整流桥和主控芯片。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

拆掉螺丝取出电芯和PCB板,另一半机身壳上也贴有保护泡棉,此外AC插脚区域贴有绝缘胶带,连接导线采用插拔式设计,组装方便。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

AC插脚使用红色塑料壳固定。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

PCB板正面一览,左侧是充电器的电容、变压器等器件,并打胶加固。右上角是英集芯IC加电感组成的移动电源升降压电路。

通过PCB板正背面观察发现,这款产品采用充电器开关电源实现AC-DC降压整流为移动电源充电供电,由英集芯一体化SOC芯片方案IP5310进行升降压实现电芯充放电。下面我们来了解各元器件的信息。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

延时保险丝特写,规格为2A 250V。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

NTC浪涌抑制电阻特写,用于抑制上电浪涌电流。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

扬杰科技ABS210整流桥特写。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

两颗高压滤波电解电容来自Koshin东佳电子有限公司,规格均为400V 10μF。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

PCB一侧,工字电感、变压器等打胶加固。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

DIODES AP3983R,集成PWM控制器和高压MOSFET。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

达尔AP3983R资料信息。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

蓝色Y电容特写。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

次级同步整流芯片采用DIODES AP3415CT。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

输出滤波固态电容特写,规格为6.3V 820μF。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

英集芯一体化SOC芯片方案IP5310,支持3A充电3.1A放电,升压效率高达93%,充电效率高达92%,并且内置电源路径管理可以边冲边放。集成LED电量显示支持4.2V/4.3V/4.35V/4.4V电池,集成Type-C DRP协议,是一颗多功能集成度高的SOC。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

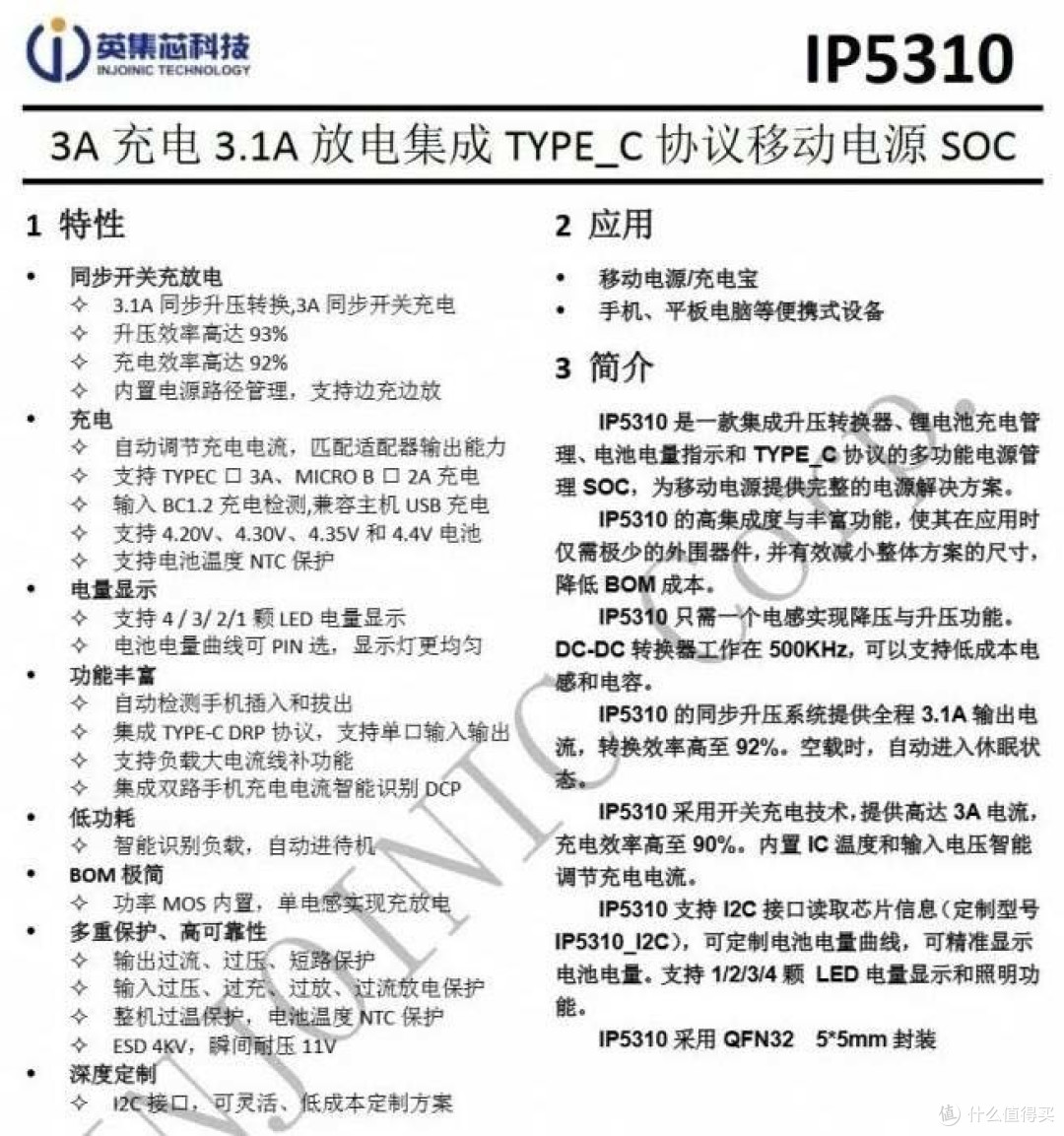

英集芯IP5310资料信息。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

2R2电感特写,打胶固定,配合英集芯IP5310升降压实现电芯充放电。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

丝印3U4LN609。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

电芯来自GCP,规格为10000mAh/3.7V/37Wh,2020年10月24日生产。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

电芯配有热敏电阻进行温度监控,粘贴胶带固定。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

电源键特写,贴片焊接。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

连接插槽特写。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

连接线线头采用插拔式设计,组装方便。

拆解报告:BULL公牛多合一移动电源GNV-PB310T

全部拆解完毕,来张全家福。

充电头网拆解总结

公牛这款多合一移动电源表面采用仿布纹触感纹理工艺制作,由于自带充电器,且配备可折叠插脚,携带以及充电都会变得非常方便。此外自带线缆有MicroUSB、Type-C两种规格可选,兼容新老设备,而且得益于线盘设计,用户可以根据需求拉出不同长度以方便移动电源与手机同携使用,不会增添额外累赘。电池容量为10000mAh,可满足手机用户一整天的出门续航需求。

充电头网通过拆解了解到,移动电源电路板集成了充电器电路以及移动电源控制电路。充电器部分,开关电源采用DIODES AP3983R+AP3415CT方案。移动电源主控芯片采用英集芯一体化SOC芯片方案IP5310,控制电芯输入输出。电芯来自GCP,配有锂电保护电路以及热敏电阻进行温度监控。
