OLED屏调试踩坑根源，分清三类驱动就能避开大部分问题

刚接触硬件制作的时候，大多只会依据屏幕尺寸、价格挑选OLED显示屏，经常碰到让人费解的调试故障，相同尺寸的0.96‑英寸屏幕，部分代码库可以正常运行，另一部分完全没有画面；屏幕出现花屏、画面左右偏移、显示内容被截断；引脚完全一样的4‑针模块，程序代码却不能互相通用。这些故障大多是忽略了驱动相关的细节，挑选和调试OLED屏幕，必须确认驱动芯片、通信接口、软件驱动库三个核心要素。

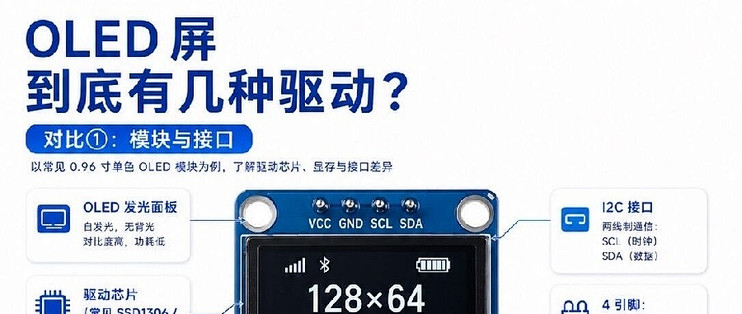

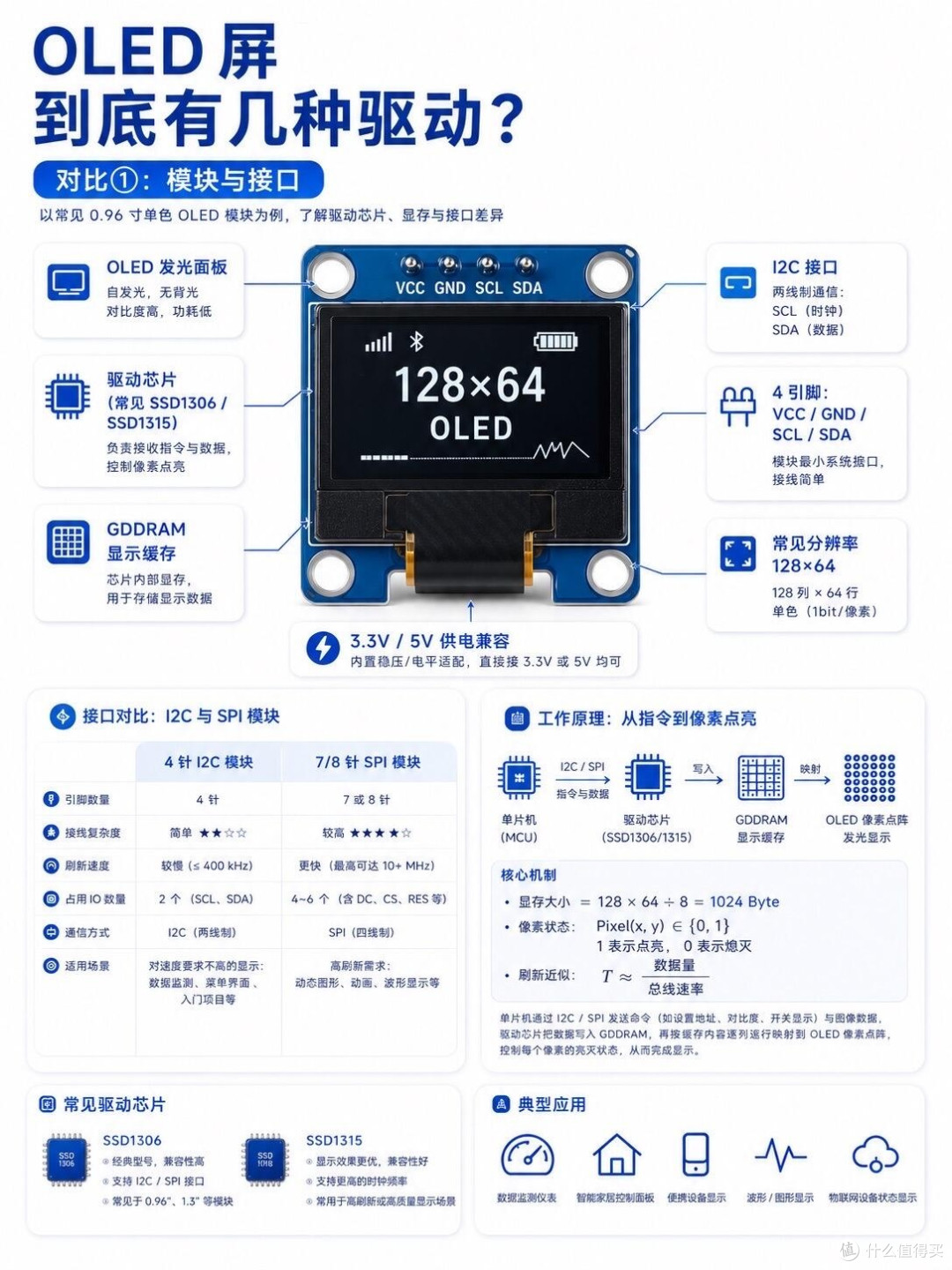

驱动芯片是硬件的核心，市面主流型号分为SSD1306、SSD1315、SH1106三款。

SSD1306是使用范围最广的经典方案，网上的教程、参考案例数量庞大，适配0.96英寸这类常用尺寸，I2C、SPI两种接口版本都很普遍，新手入门、课程项目优先选择这款，排查问题的资料充足。

SSD1315可以看作SSD1306的升级替代款，二者指令、引脚布局基本一致，绝大多数代码库能够直接兼容，画面显示效果与稳定性进一步优化，不用大幅修改程序。

SH1106大多搭载在1.3英寸的屏幕上，内部缓存、地址排布和另外两款不一样，可视区域只有128列，多出的2列画面会被遮挡，调试时经常出现画面偏移，必须手动调整列偏移参数或者使用专属程序库。

其次要确认通信接口，主要分为I2C和SPI两种模式。

I2C接口只用VCC、GND、SCL、SDA四根接线，线路简单，接线工作量少，适合基础数据监测、静态文字界面这类对刷新速度没有太高需求的入门项目。

SPI接口需要用到7‑8根引脚，接线更加繁琐，但是数据传输速率大幅提升，刷新速度上限很高，可以流畅展示波形动态、动画图形，适合对画面流畅度有更高要求的设计。二者硬件线路不一样，不能直接套用接线方案。

软件层面还要选对驱动库，Arduino开发环境里有三款高频使用的程序库。

Adafruit‑SSD1306上手门槛低，绘图功能齐全，可以绘制各类图案、小动画，入门做原型开发十分合适，缺点是占用内存较多。

U8g2的兼容性最强，可以适配几乎全部OLED芯片，支持多语言文字，排版方式灵活，适合硬件型号繁杂、内存紧张的项目，只是配置步骤相对繁琐。

SSD1306Ascii体量最轻，内存占用极少，代码简洁，只能展示基础文字、数值信息，只用来输出状态数据、日志文本的场景可以选用。

一套稳妥的筛选顺序是先确认屏幕的驱动芯片，接着核对硬件通信接口，最后匹配对应的软件驱动库，顺着这个流程挑选模块，能大幅减少调试的时间成本，单片机、STM32、ESP系列的毕设、物联网项目都适用。
