30元的 AN7581 光猫新玩法：免拆刷入 OpenWrt 保姆级教程

昨天折腾的小光猫 开启 telnet 很容易，更换光猫很简单，现在有了AN7581开源项目：开源了对 Airoha AN7581 和 AN7583 PON 设备的支持，今天折腾一下刷机 openwrt 的玩法。

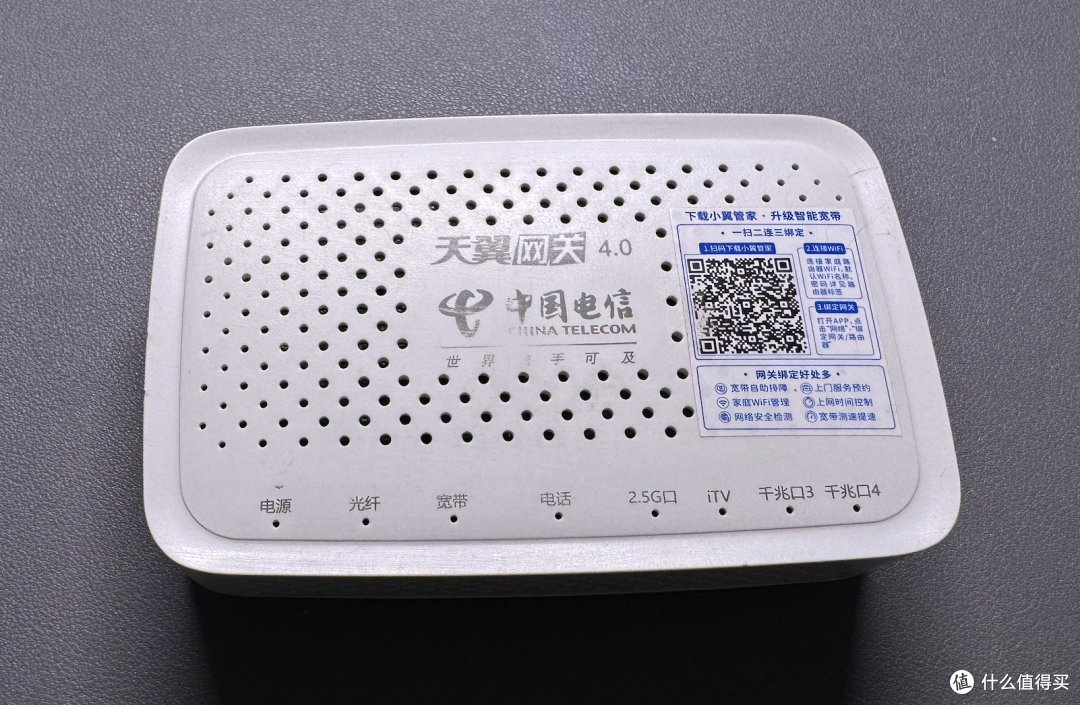

▲ ZN504XG-D 采用了达发（Airoha/联发科）AN7581 芯片方案，32 块包邮到手，性价比很高，它还有个兄弟款ZN515XG-D，区别是带 WiFi，其他参数一样。

准备工作

刷机前置条件：

• Airoha AN7581/AN7583方案 光猫一台

• Windows 电脑

• 免拆刷入工具：**https://github.com/pbs05/an758x-stock2ubi**

• AN7581/AN7583 的 U-Boot：https://github.com/pbs05/uboot-an758x

• PonWrt 基于 ImmortalWrt固件：https://github.com/pbs05/ponwrt/tree/master

• 一定的动手能力

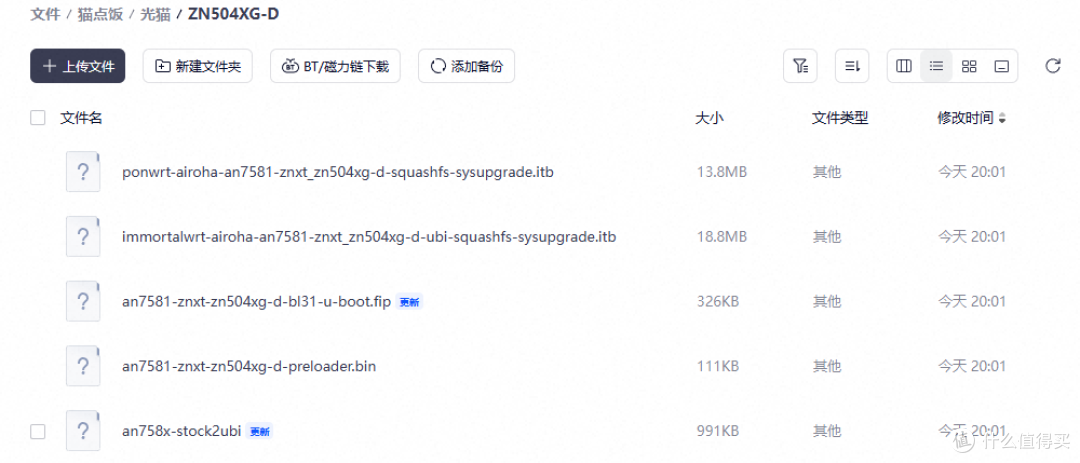

▲ ZN504XG-D 的固件和 uboot 我上传到网盘里 了，需要可自取，猫点饭公众号回复：zn504



▲ 另外，我编译了所有的 AN7581 光猫PonWrt固件，其他型号可以下载：https://github.com/huladabang/ponwrt/tags

免拆刷机记录

需要先开启 telnet 并登录，如何开启请看前篇文章

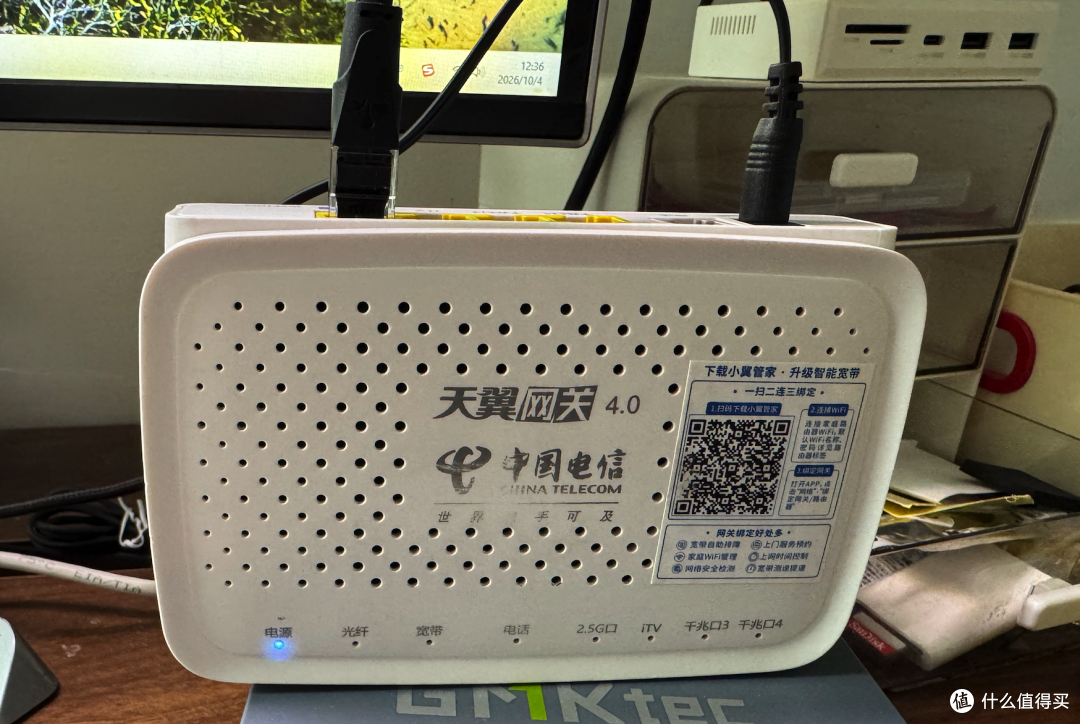

▲ 光猫通电开机，网线接入电脑，注意这里不能插入 2.5G 网口，否则AN7581/AN7583 的 U-Boot网页会进不去

由于 telnet 不能传文件，所以这里需要在 Windows 电脑上开启一个 http 服务（需要 Python），需要的命令：

`1. Windows新建目录，例如： C:zn504 把下载的 an758x-stock2ubi 放进去。 2. 打开终端 在该文件夹空白处： Shift + 鼠标右键 → 在终端中打开 然后运行： python -m http.server 8000 `

光猫登录 telnet 后需要的命令：

`# 进入tmp临时目录 cd /tmp # 下载an758x-stock2ubi文件，ip地址是电脑的ip wget http://192.168.1.2:8000/an758x-stock2ubi # 给文件权限 chmod +x /tmp/an758x-stock2ubi # 运行文件 /tmp/an758x-stock2ubi` 图片

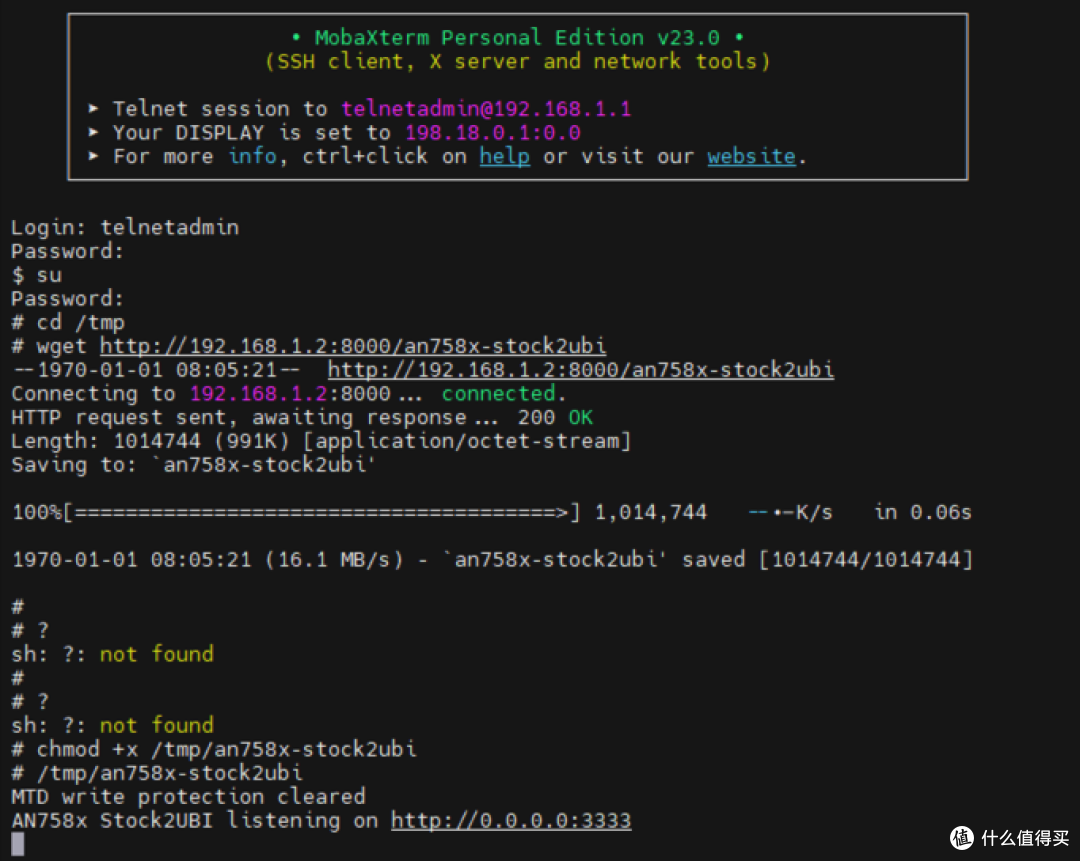

▲ 登录tlenet，输入 su切换到root用户，使用 wget 命令把an758x-stock2ubi文件下载到光猫上，然后给权限，运行文件会开启一个临时网页。

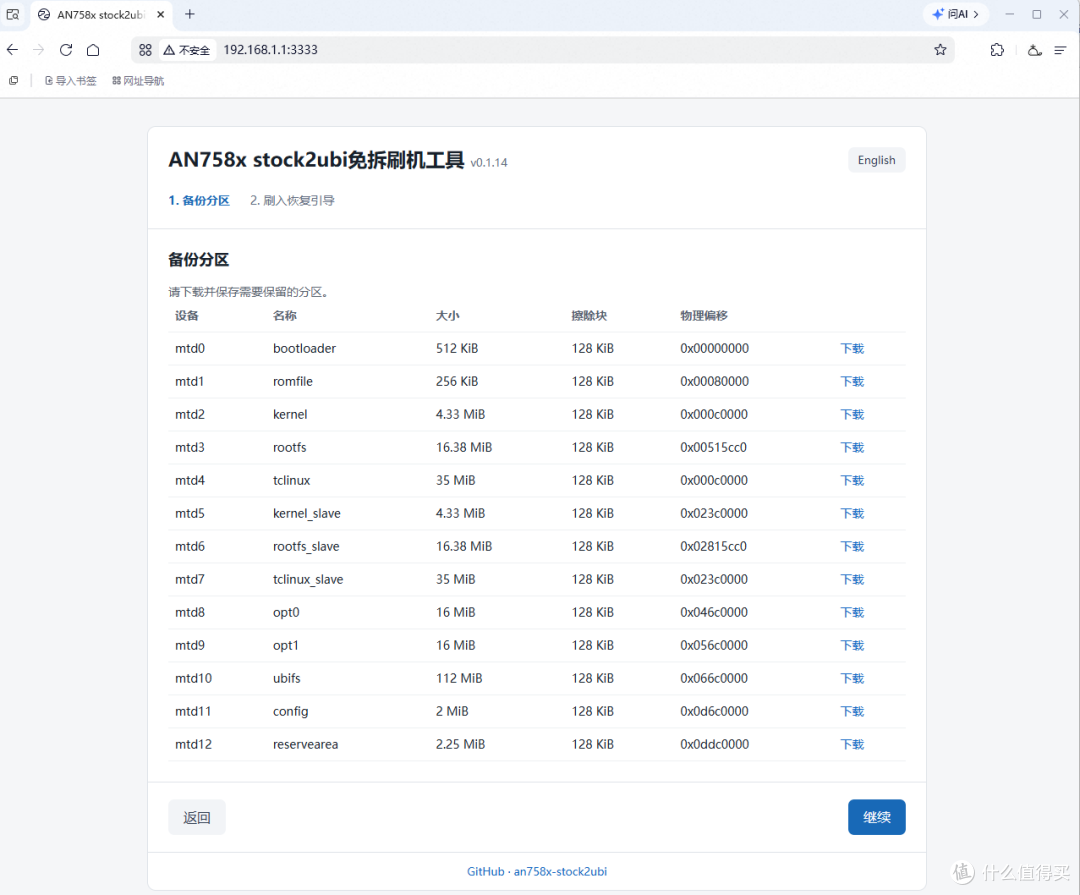

▲ 浏览器访问光猫的地址：192.168.1.1:3333 会打开免拆刷机工具页面，这里下载备份一下光猫的分区数据，然后进行下一步

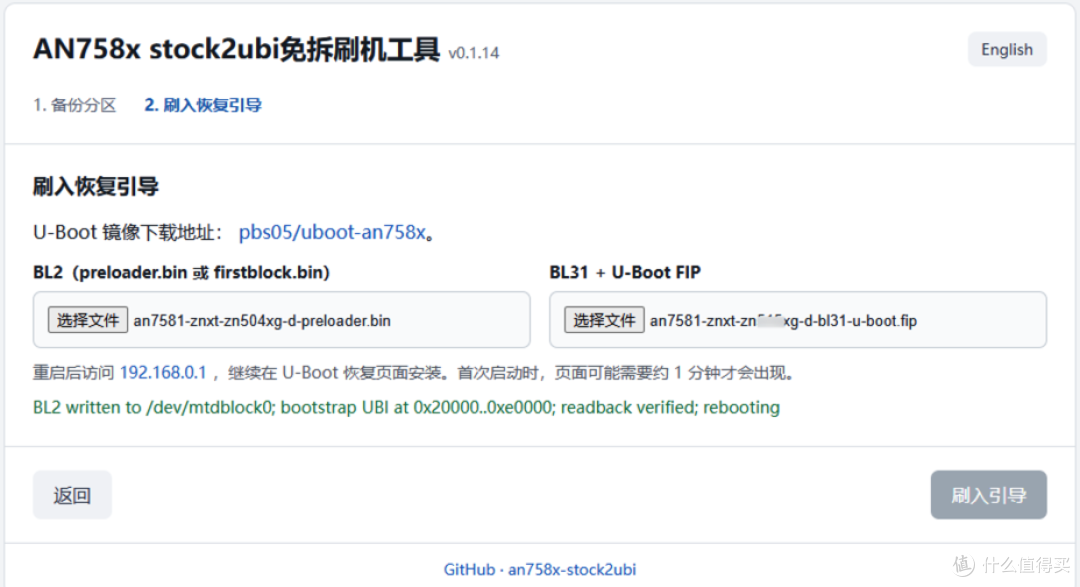

▲ 先提前在 Uboot 项目下载好对应的两个文件，选择我们的 BL2 文件和 BL31 Uboot 文件，然后点击刷入引导，出现这一行绿色的字代表刷入成功。

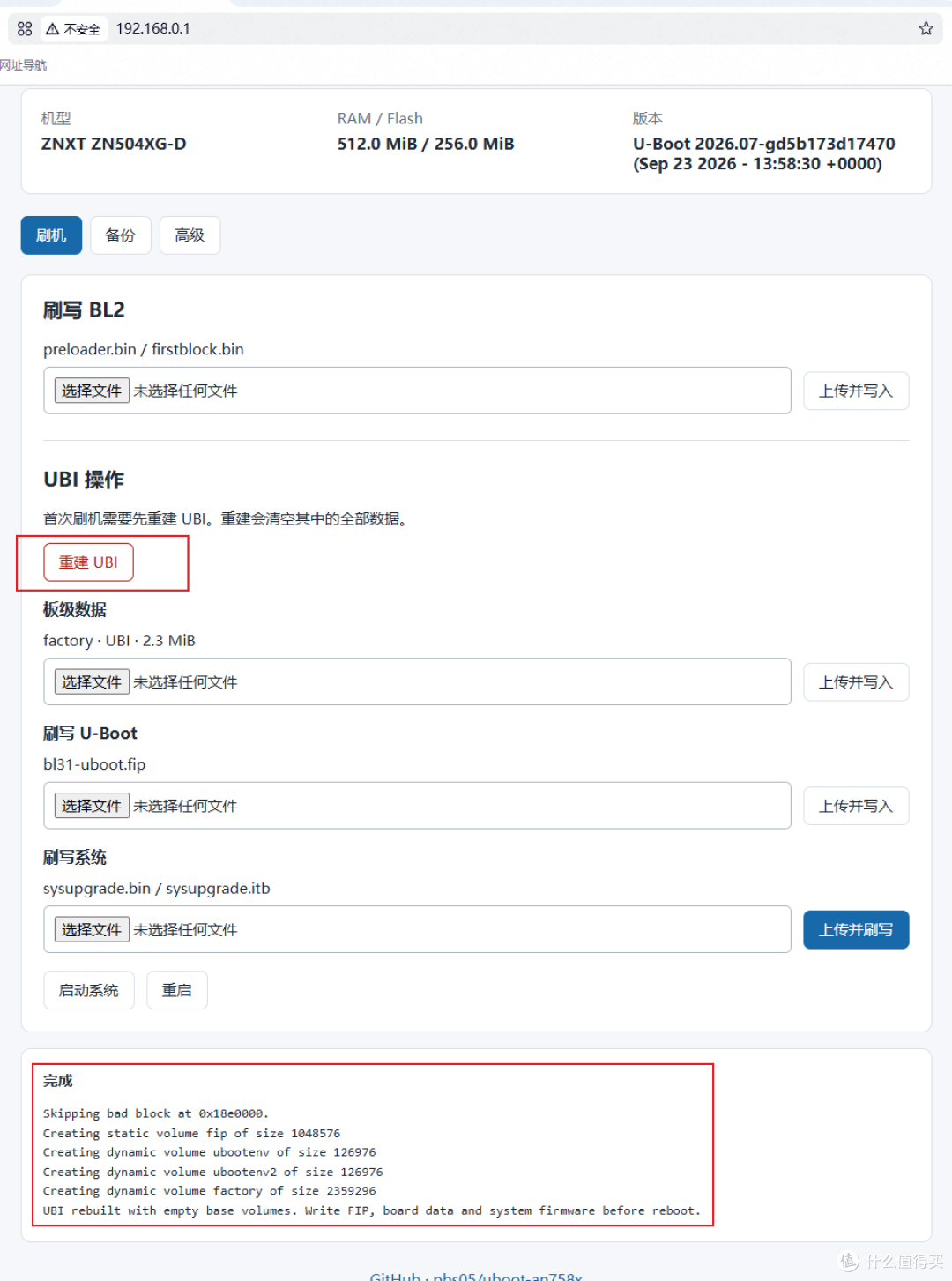

▲ 光猫会自动重启，过几分钟浏览器访问：192.168.0.1 这个地址进入 uboot 刷机页面，首次安装选择 重建 UBI，随后写入 *-bl31-u-boot.fip、 恢复板级数据卷、上传 sysupgrade 镜像，最后选择 启动系统。

由于这个 ponwrt 固件项目才发布没多久，网上没有找到现成的固件，没办法我使用 GitHub 编译了一份，需要自取。

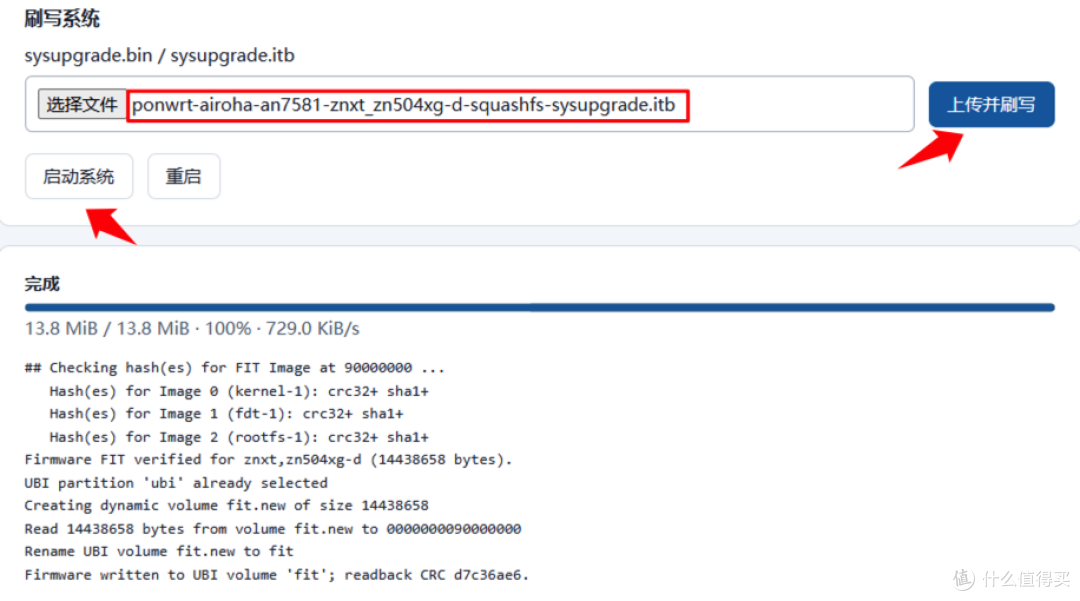

▲ 上传对应光猫型号的固件后，点击上传并刷写，大概几分钟后只要不报错代表刷机成功，此时点击启动系统，光猫才会重启。

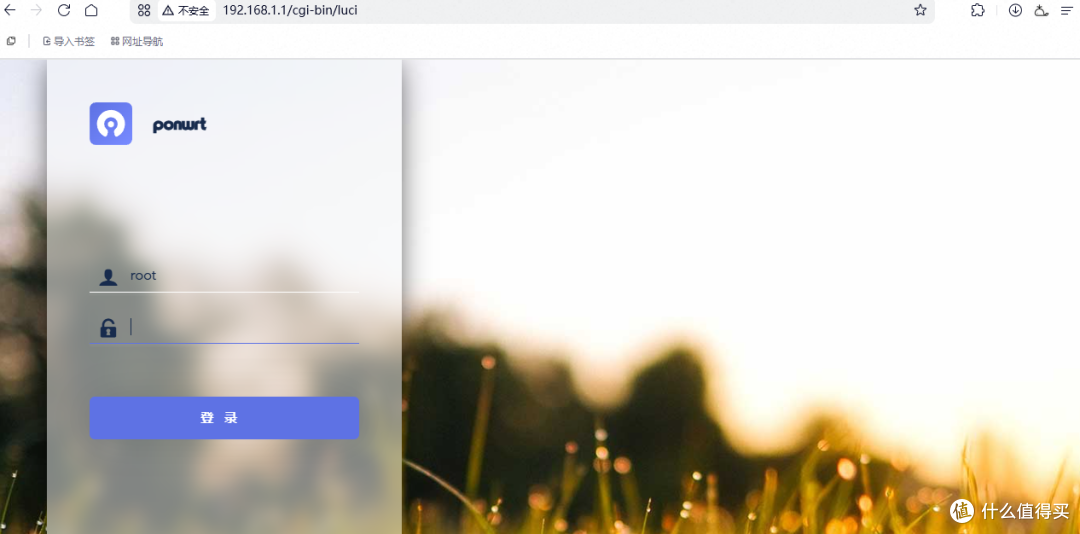

▲ 等2分钟光猫重启成功后电脑自动获取IP，浏览器输入：192.168.1.1 访问光猫后台，熟悉的 openwrt 登录界面，默认密码为空，直接登录。

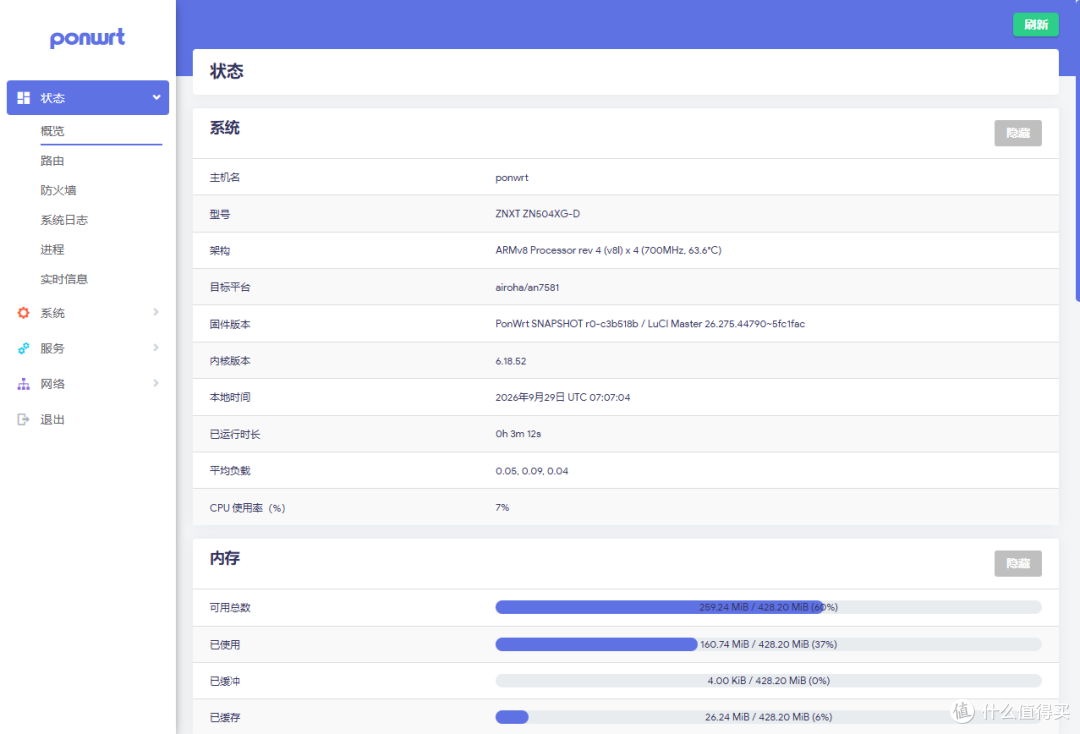

▲ 固件版本和内核都很新，开机 CPU 占用率 7% 可用内存还有60% 左右

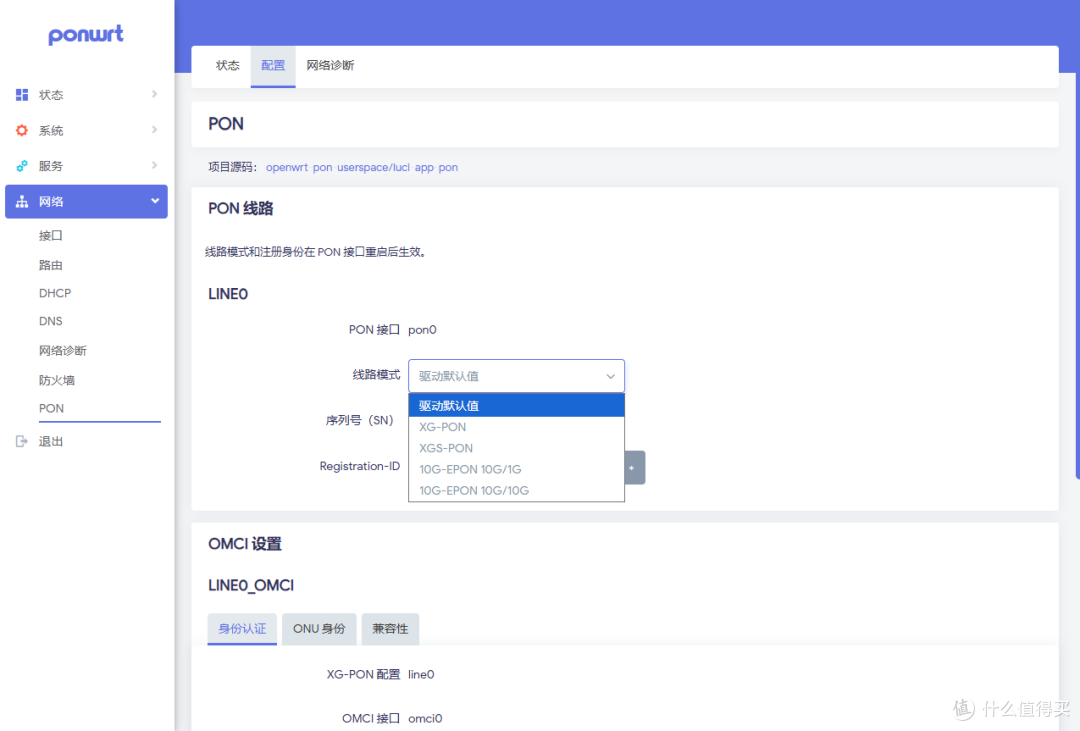

▲ PON 线路设置，支持的线路很全面；这个固件比较精简，没有安装多余的插件，如有需要可以自行安装，防火墙里默认开启了 FullCone NAT模式。

总结

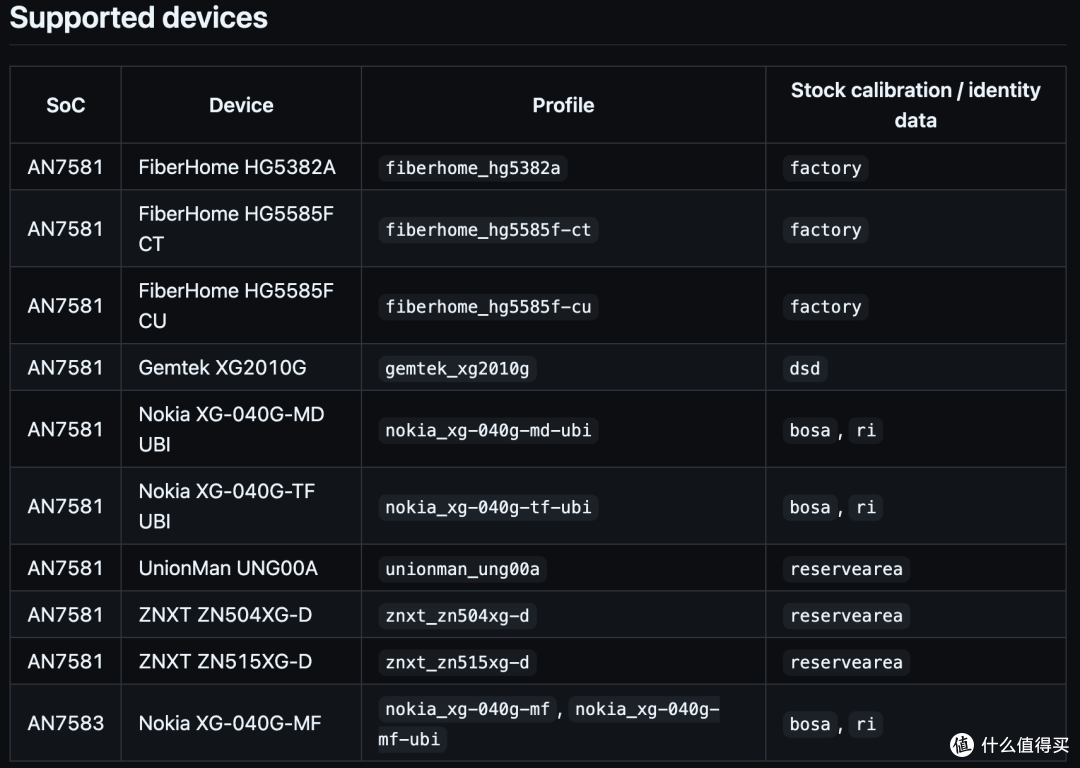

采用 Airoha AN7581/AN7583 方案的光猫，目前支持 12 款机型，开启 telnet 模式，都可以采用此方法进行刷机操作，本教程抛砖引玉，欢迎关注，后面测试下光猫当主路由性能如何。
