电脑硬件 篇五十八：无愧卷王！ M-die颗粒金百达白刃DDR5 6800 24Gx2内存测试

写在开始

之前测试过两套DDR5 48GB内存，很多粉丝评论说价格偏贵，原因一是目前48GB的海力士M-die颗粒DDR5内存套条确实要比海力士A-die颗粒的32GB套条要贵一点，毕竟内存容量大了50%，另外就是那两套内存的品牌定位比较高端。

对于追求性价比的朋友来说，也不是没得选，今天测评的这套金百达刃系列6800MHz 48GB套条就主打一个性价比，同样是海力士M-die颗粒，颜值性能一点也没落下，价格就实在很多，下面就来看看这套内存的测试表现如何。

内存开箱丨金百达白刃48GB套条

之前测评过海力士A-die颗粒版本的金百达白刃灯条，这次这套M-die颗粒版本白刃外观保持不变，下面就简单过一下外观。

外包装依旧是金百达内存统一的包装样式，不管是银爵系列还是黑刃白刃产品，目前都是采用的这个包装，给用户最好的产品性价比，外包装设计在做好固定保护的情况下能省则省，这块真的没槽点。

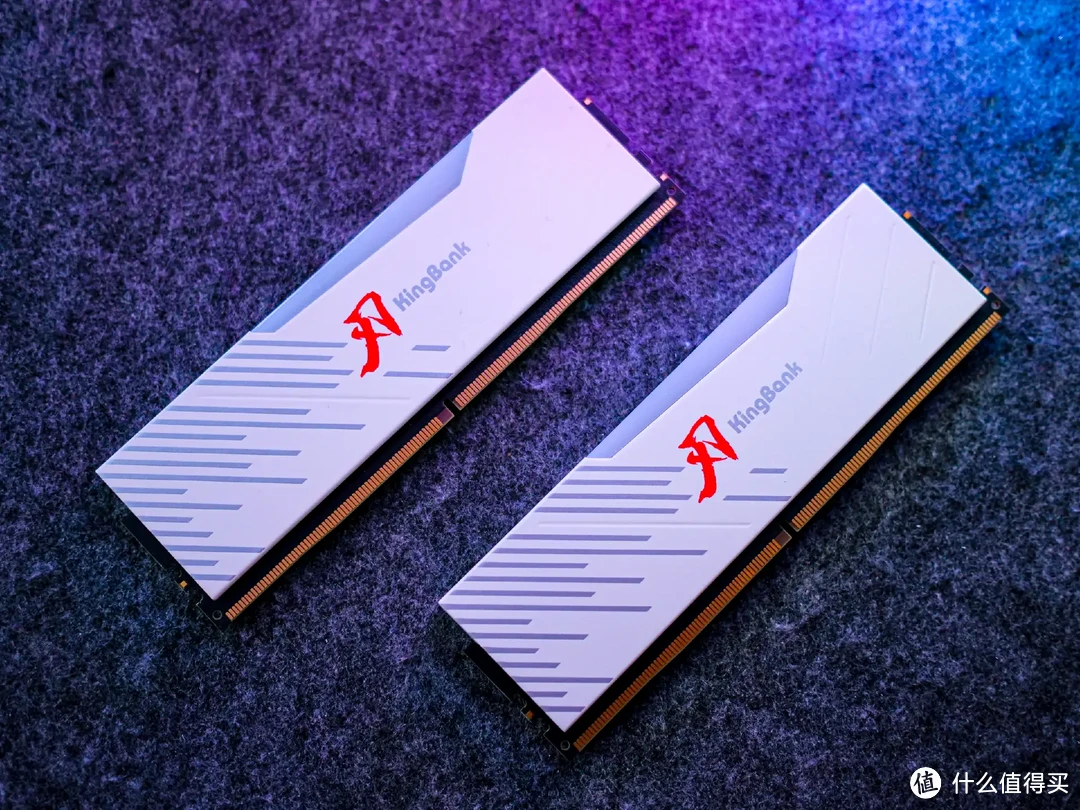

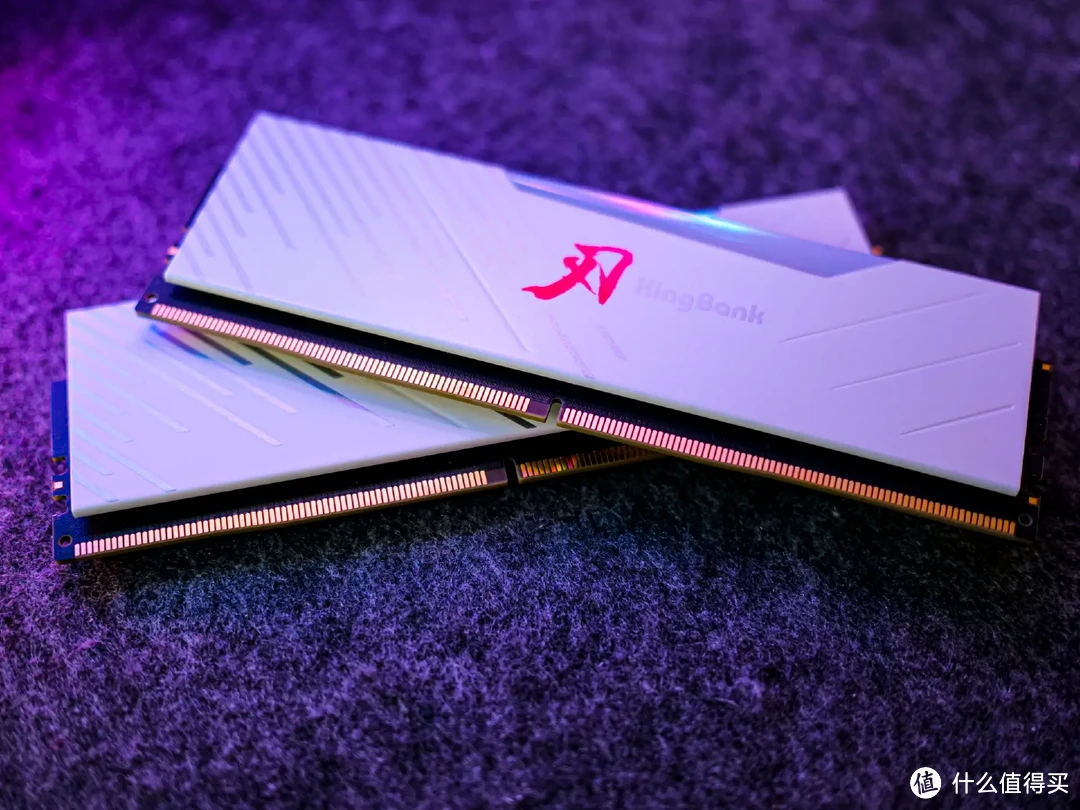

内存外观，白色烤漆合金散热马甲，配上中国风设计感的红色“刃”字点缀，我一直挺喜欢刃系列这个外观设计。

内存背面贴有产品信息标签，6800MHz频率，单条24GB，时序CL34，以及内存条S/N编码，该标签也是内存条保修的凭据，不建议撕掉。

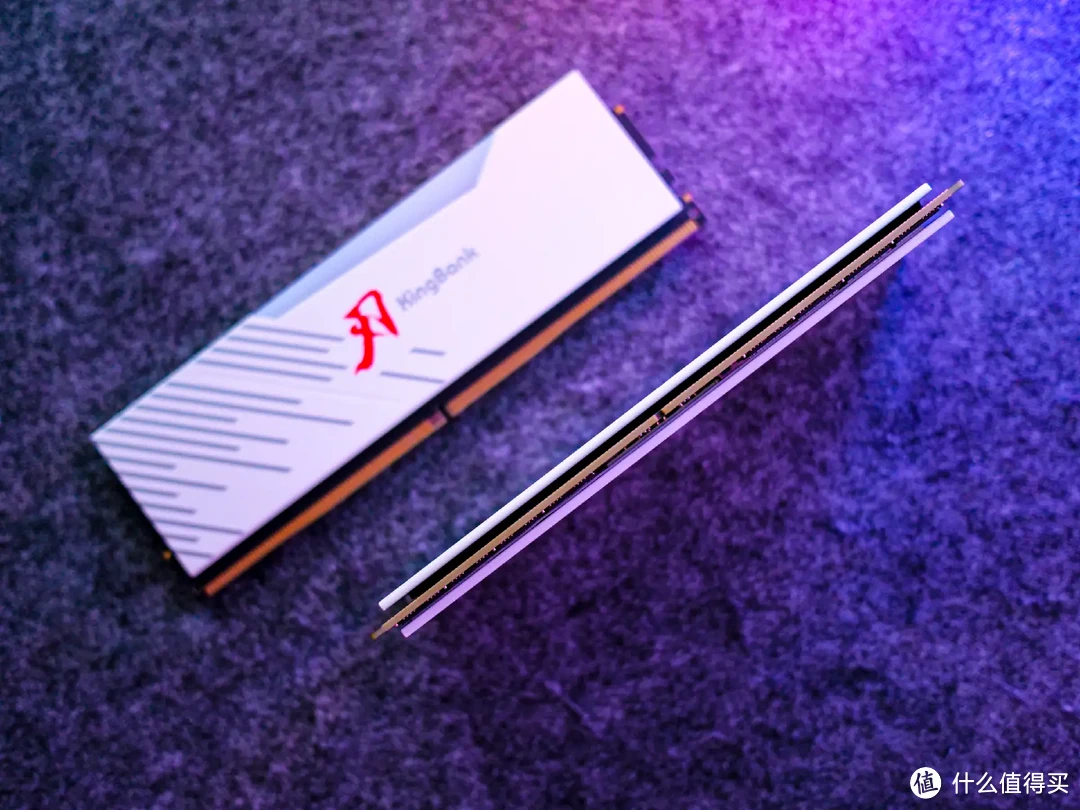

刃系列的金属马甲在厚度上也达到了2mm，加上内部工业级散热硅脂填充，能够将内存颗粒的热量快速传导出来，大大加强了内存散热效果。对于DDR5内存来说，想要在高频率下稳定运行，散热性能至关重要。

顶部贯穿式乳白色导光条，内置16颗双面排列的ARGB灯珠，发光均匀细腻无灯珠感，支持主流主板厂商的灯光同步，白刃内存的灯效还是非常好看的。

内存电路也是现在高端内存普遍采用的10层强化版PCB电路板，可以确保电气性能，提升内存的耐压性，同时减少电气信号之间的干扰，对内存的稳定运行很有帮助。颗粒方面，金百达白刃RGB 48GB套条采用SK海力士原厂原印M-die颗粒，并且是特挑颗粒，这样配置下的超频潜力必定杠杠的。

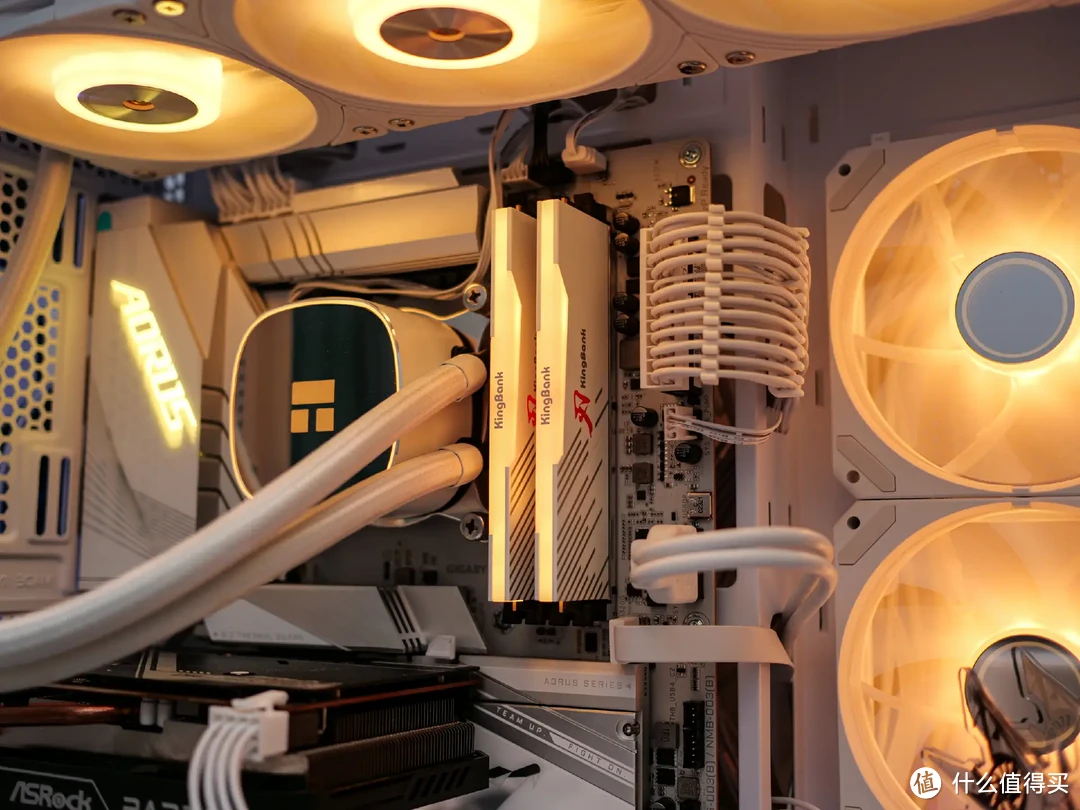

上机点亮后的灯光效果。

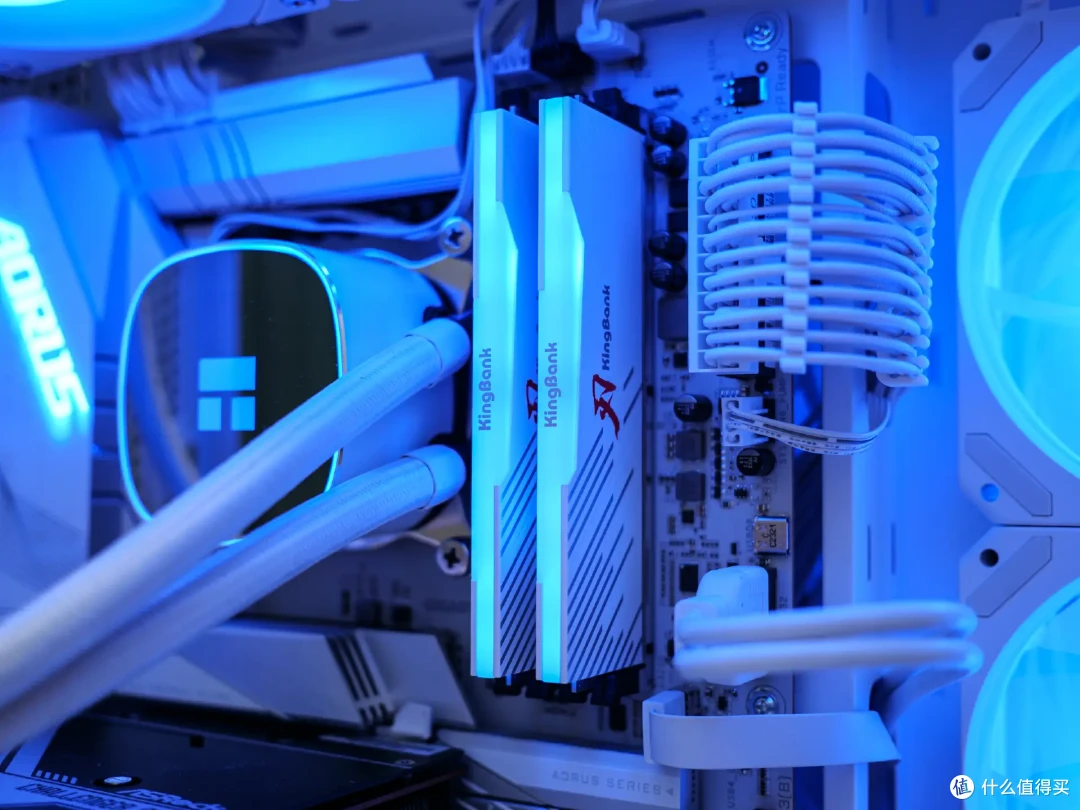

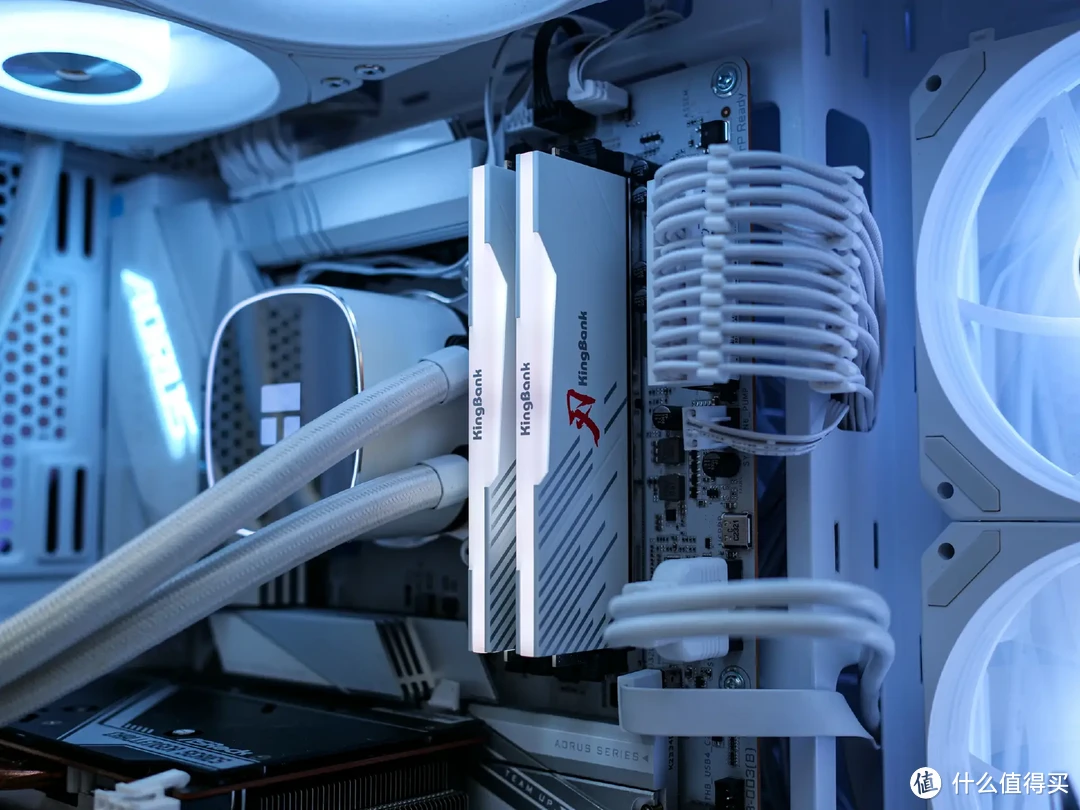

灯光柔和不刺眼，单色光和RGB幻彩灯效都很好看，RGB当然最好是配海景房装机，我个人觉得白色整机效果更好看。

测试平台丨Z790+14600K

整体来说，目前还是Intel平台对于DDR5内存频率的支持和优化要更好，所以如果是选择DDR5内存，想要发挥内存的最大性能，建议在装机的时候优先选择Intel平台，并且最好是13、14代Intel酷睿处理器。

我这里的测试平台是我目前在用的主力平台，技嘉Z790冰雕X主板搭配Intel 14代酷睿i5-14600KF，主板官方给到的DDR5内存支持最高可以达到8266MHz+OC频率，并且技嘉主板BIOS内设的高带宽低延迟功能，还可以自动优化内存运行性能。

CPU我这里使用的是一颗i5-14600KF，CPU体质技嘉主板CP分95，也就是说CPU体质还算可以，这套主板CPU组合用来测试DDR5内存超频不存在硬件平台上的短板。

性能测试丨XMP和手动超频

下面就来详细看看这套金百达白刃48GB套条的性能实测。

首先使用CPU-Z查看一下CPU和内存信息：处理器14600KF，主板技嘉Z790 AORUS X，内存制造商Kingbank，DRAM制造商SK海力士，24年第04周生产，内存原始频率2400，预设一组XMP频率，一组EXPO频率，均为6800MHz时序CL34-45-45-108，预设电压为1.4V，海力士M-die的电压整体偏低一些，就6800MHz来看，目前测过的几套内存电压基本都在1.35~1.4V之间。

在BIOS中可以看到金百达白刃6800MHz 48GB套条仅有一组XMP、一组EXPO预设，这里就不做初始频率的性能测试了，直接选择XMP1，测试XMP 6800MHz频率的内存性能。

这里顺带说一下不同品牌主板如何进入BIOS开启XMP设置，在主要步骤上基本都是一样的。

1、关机状态下开机，点击键盘上的Del键，启动BIOS设置。

2、目前主流板厂的BIOS基本都是图形化设置，在主页上就可以选择开启XMP，一般是下拉选项，选项即内存预设的多组XMP频率。

3、然后键盘F10保存退出，电脑重启进入系统，此时通过系统任务管理器性能内存就能看到内存运行在所选的XMP频率。

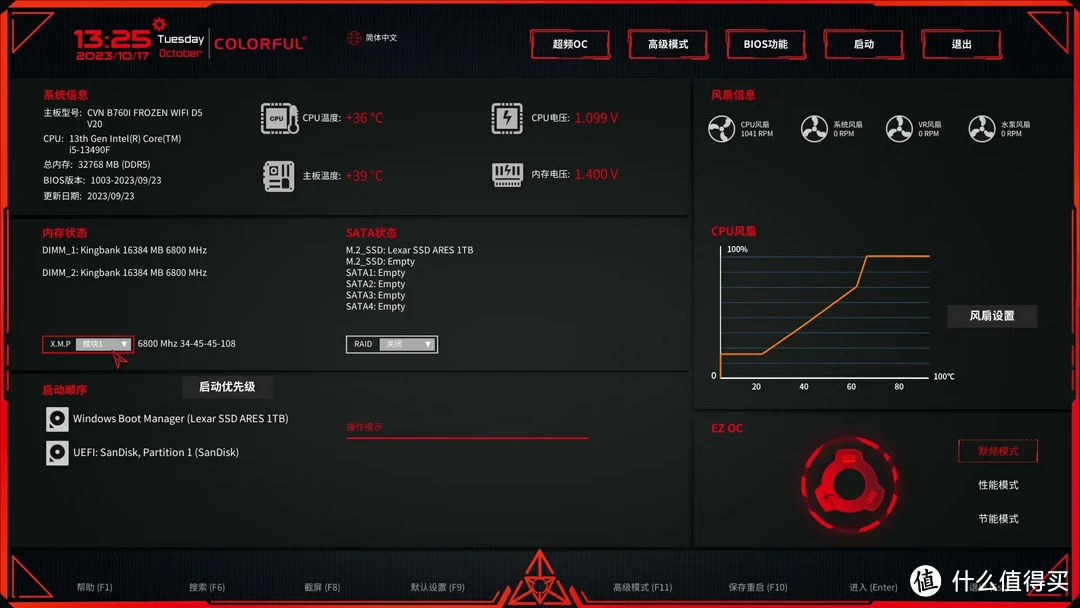

附各品牌主板BIOS具体XMP设置截图，基本都在BIOS设置首页的左侧。

华硕：

七彩虹：

铭瑄：

可以说开启XMP频率还是非常容易的，对于普通用户我也是比较推荐在XMP频率下使用即可，下面看看金百达白刃6800MHz 48GB套条在XMP频率下的性能。

在AIDA 64内存与缓存测试中，关闭技嘉主板高带宽低延时测得：

• 读取速度98436MB/s

• 写入速度89898MB/s

• 复制速度90298MB/s

• 延迟67.2ns

可以看到开启XMP6800频率后，内存的能效表现还是很可以的，并且CL34时序下的内存延迟表现也比较不错。需要说明的是，这个读写测试数据表现除了受内存频率影响，跟CPU性能也有直接关系，我这里使用的是14600KF，测试结果要比14700K、14900K表现差一些。

顺带测试一下技嘉主板的高带宽低延时黑科技优化效果，重新进入BIOS开启高带宽低延时设置。

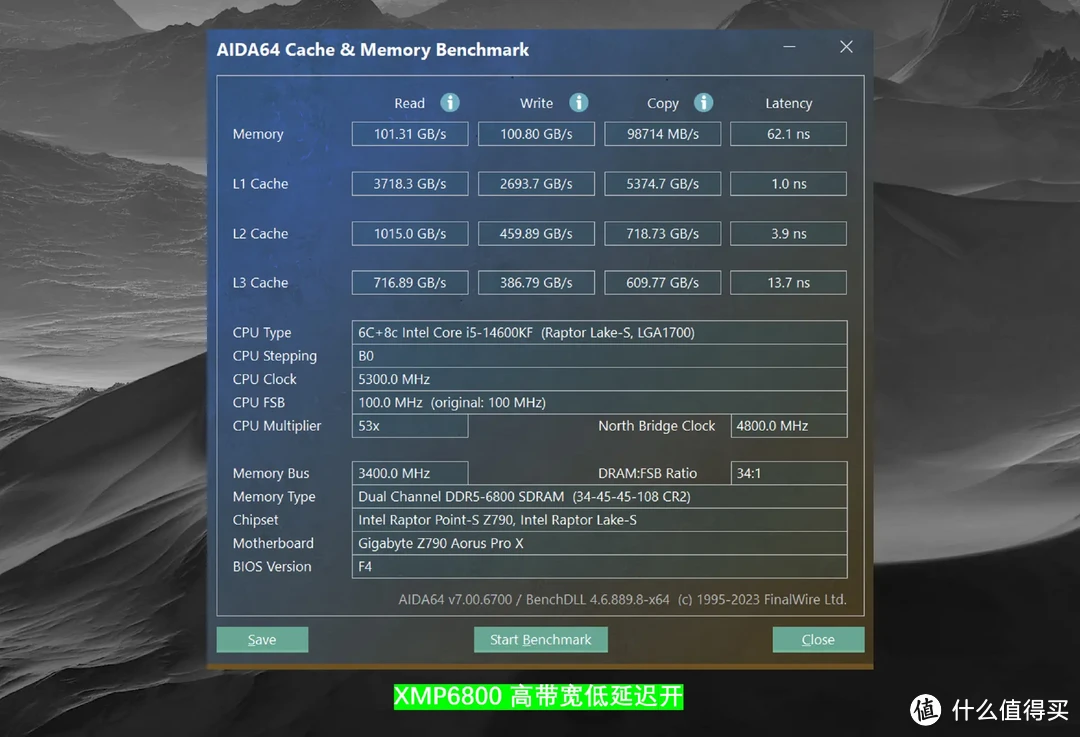

AIDA 64内存与缓存测试数据如下：

• 读取速度101.31GB/s

• 写入速度100.80GB/s

• 复制速度98714MB/s

• 延迟62.1ns

在开启技嘉高带宽低延时的内存优化黑科技后，内存读写性能都有进一步提升，并且延迟也下降了。

当然，对于追求性能的用户来说，在硬件平台支持下，手动超频还能享受更高内存频率带来的性能提升。比如我的这套配置，就可以很轻松的把金百达白刃6800MHz 48GB套条超频到8000MHz频率，并且可以稳定使用，要知道特挑海力士M-die颗粒的上限可不止8000MHz。下面就给大家看看稳定超频后的内存性能提升。

超频流程之前有过详细分享，整个过程就是不断调整BIOS内存参数设置，重启测试稳定性，直到能够TM5稳定过测不报错，并且长时间日常使用没有出现系统稳定性问题。比如我这里就使用TM5配合针对DDR5内存优化后的1us配置文件进行压力测试，多次3轮测试不报错，算是把这套内存稳定在了8000MHz频率。

这里分享一下我最终的8000MHz超频参数，VDDQ CPU电压1.405V、VDD2 CPU电压1.44V。

内存VDD和VDD2电压均为1.525V，VPP电压1.9V。

时序36-48-48-58，小参见图。以上超频参数仅供参考，因为平台不一样，CPU体质不一样，内存体质不一样，同样的参数甚至两条内存安装顺序互换也可能会出现无法稳定过测的情况，还是需要大家结合自己的硬件平台去做尝试。

再来看看8000MHz下AIDA64内存读写测试表现：

• 读取速度117.56GB/s

• 写入速度119.11GB/s

• 复制速度111.61GB/s

• 延迟55.3ns

可以看到，超频到8000MHz后，内存读写性能对比XMP 6800MHz提升超过了15%，并且延迟表现也降低到了55.3ns，这个性能提升还是非常明显的。

测试总结 | 性价比推荐

通过测试可以看到，特挑海力士M-die颗粒的金百达白刃48GB套条内存的超频潜力还是非常出色的，XMP6800MHz频率在硬件平台支持下可以轻松超频到8000MHz。

不过这里需要强调说明的一点是目前DDR5内存超频，不仅需要硬件支持还要花费大量时间进行手动调试测试，人均8000还没到“有手就行”的地步，这也是XMP高频内存价格高高在上的主要原因。

除了超频性能出色，金百达内存一贯的价格优势还是很明显的，这套金百达白刃DDR5 6800MHz 48GB套条日常京东售价1099，算是目前同规格性价比最高的RGB灯条，并且相比起32GB套条，48GB套条的性价比也要更高一些。
