台积电已开始量产其2纳米（2nm）工艺芯片，这标志着半导体行业进入了一个新的技术时代。这里的“2纳米”并非指晶体管某个部位的精确物理尺寸，而是一个技术节点的代号，代表着芯片制造工艺的又一次重大飞跃，其核心在于晶体管结构的根本性变革。
在过去十多年里，从28纳米到3纳米的芯片制造主要依赖一种名为FinFET（鳍式场效应晶体管）的架构。可以将其想象成一排垂直立起的“鱼鳍”，电流在这些“鳍”构成的通道中流动，而负责控制电流通断的“栅极”从三面包围着这个通道。这种结构在很长一段时间内成功地推动了芯片性能的提升。
然而，当工艺发展到3纳米及以下时，FinFET架构的物理局限性开始显现，电流泄漏等问题变得愈发严重，难以在提升性能的同时有效控制功耗。为了突破这一瓶颈，台积电的2纳米工艺引入了一项革命性的技术——GAA（Gate-All-Around，环绕栅极）晶体管架构。

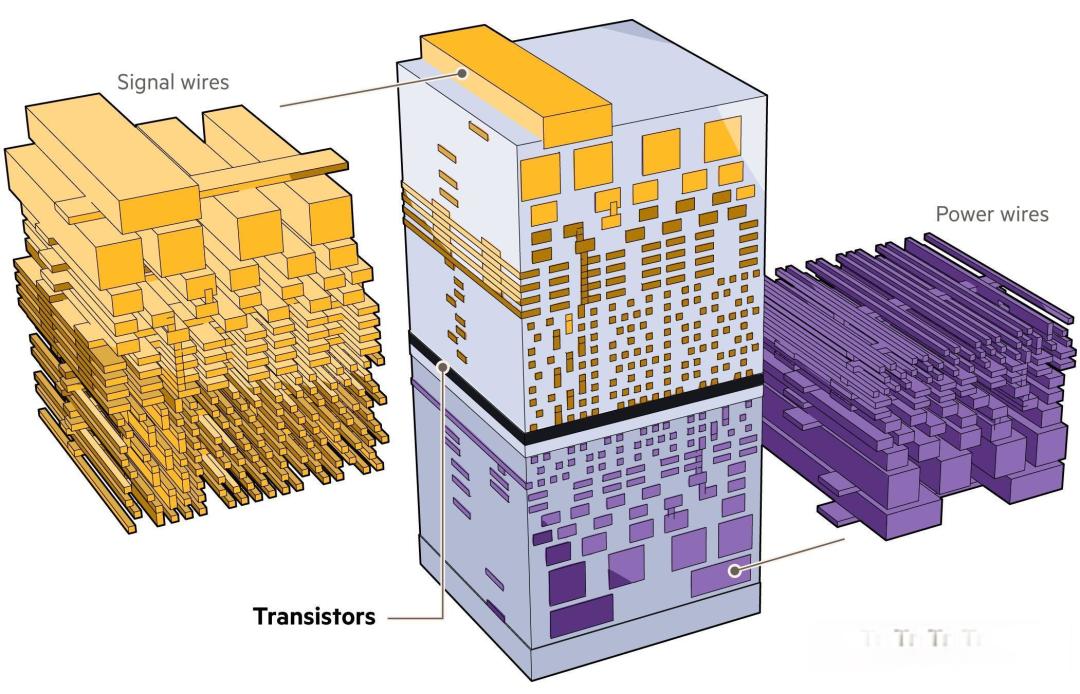

GAA架构是2纳米芯片原理的核心。与FinFET的三面包裹不同，GAA架构将原本垂直的“鳍”状通道改为水平堆叠的“纳米片”（Nanosheet）。栅极则从四面将这些纳米片构成的导电通道完全包裹起来，就像用手紧紧握住一叠薄片。这种360度全方位的包裹，让栅极对电流的控制能力得到了前所未有的增强。
这种更精确的控制带来了立竿见影的好处。它能极大地减少电流泄漏，从而显著降低芯片的功耗。由于控制效率更高，芯片的性能也得以提升。根据台积电公布的数据，与其3纳米工艺（N3E）相比，2纳米工艺能在相同的功耗下实现约10%至15%的性能提升，或者在性能相同的情况下，将功耗降低25%至30%。此外，晶体管的集成密度也提高了约15%，意味着在同样大小的芯片面积上可以集成更多功能，或以更小的尺寸实现相同的功能。
这些技术优势将直接转化为用户体验的提升。对于智能手机等移动设备，更低的功耗意味着更长的电池续航时间；对于驱动人工智能（AI）和高性能计算（HPC）的数据中心，能效的提升则意味着更强的算力和更低的运营成本。
当然，实现2纳米量产是一项极为复杂的工程，它不仅依赖GAA架构的突破，还需要使用目前最顶尖的EUV（极紫外光刻）光刻机进行精密加工。高昂的研发和制造成本也决定了2纳米芯片在初期主要应用于对性能和能效要求最高的旗舰产品，如苹果、英伟达、AMD等公司的下一代高端处理器和AI加速器。
台积电2纳米芯片的原理，关键在于用GAA环绕栅极晶体管架构取代了沿用已久的FinFET架构。通过对电流更完美的控制，实现了性能、功耗和密度的全面优化，为从消费电子到前沿科技的各类应用开启了新的可能。这不仅是台积电自身的技术里程碑，也为整个半导体产业的持续发展奠定了新的基础。
