离不带钥匙出门又近了一步——老式小区楼宇步话机远程控制

创作立场声明：本文所有设备都个人采购与淘宝网，请各位看官自行搜索购买。

前段时间，老婆没带钥匙回家被关在门外，特地从公司送回来，这35°的天，不想再经历第二次了。因此在琢磨指纹锁、超薄门禁卡贴等不用带钥匙的手段，最终卡在了楼下的老式楼宇步话机，必须得有人在家或者钥匙开门 （右边的刷卡的已经是先进的了，我家的类似于左图）。

不过好在有万能的网络，因此搜索了相关话题，如老式楼宇对话机远程控制啊之类。之后又确定了可以使用易微联wifi远程控制模块来实现相关功能。

这里先介绍下我家的步话机拆开后里面是五线的，我查了相关资料，市面上应该有2线的、4线的、5线的。他们的功能分为2大类（需要提起对话机再按开锁按钮的；不提对话机直接能开锁的）， 我家的属于不提对话机直接能开锁的，因此就可以通过模拟按钮通电来实现远程开门（需要提对话机的暂时还没研究，但是按网上的说法，可以通过使用双控制器的继电器来实现，大家可以尝试下）

那怎么排查按钮对应的接线呢，请看下图：

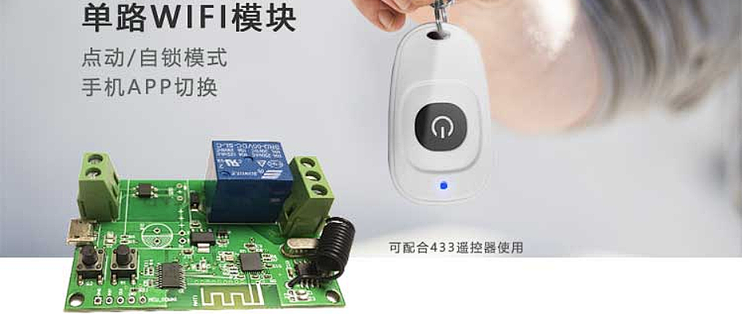

接下来就是远程模块对接方案了。WIFI控制模块（我买的是5V的模块，首页图，大家可以根据实际情况购买）对接电源，然后公共端+常开端接3,4接头，然后插上充电宝，按照设置连接2.4Gwifi连接成功，手机完美控制成功。 ，然后。。。用了几天以后发现个问题，太耗电。。。。。门口又没有插座，伤脑筋了。。。

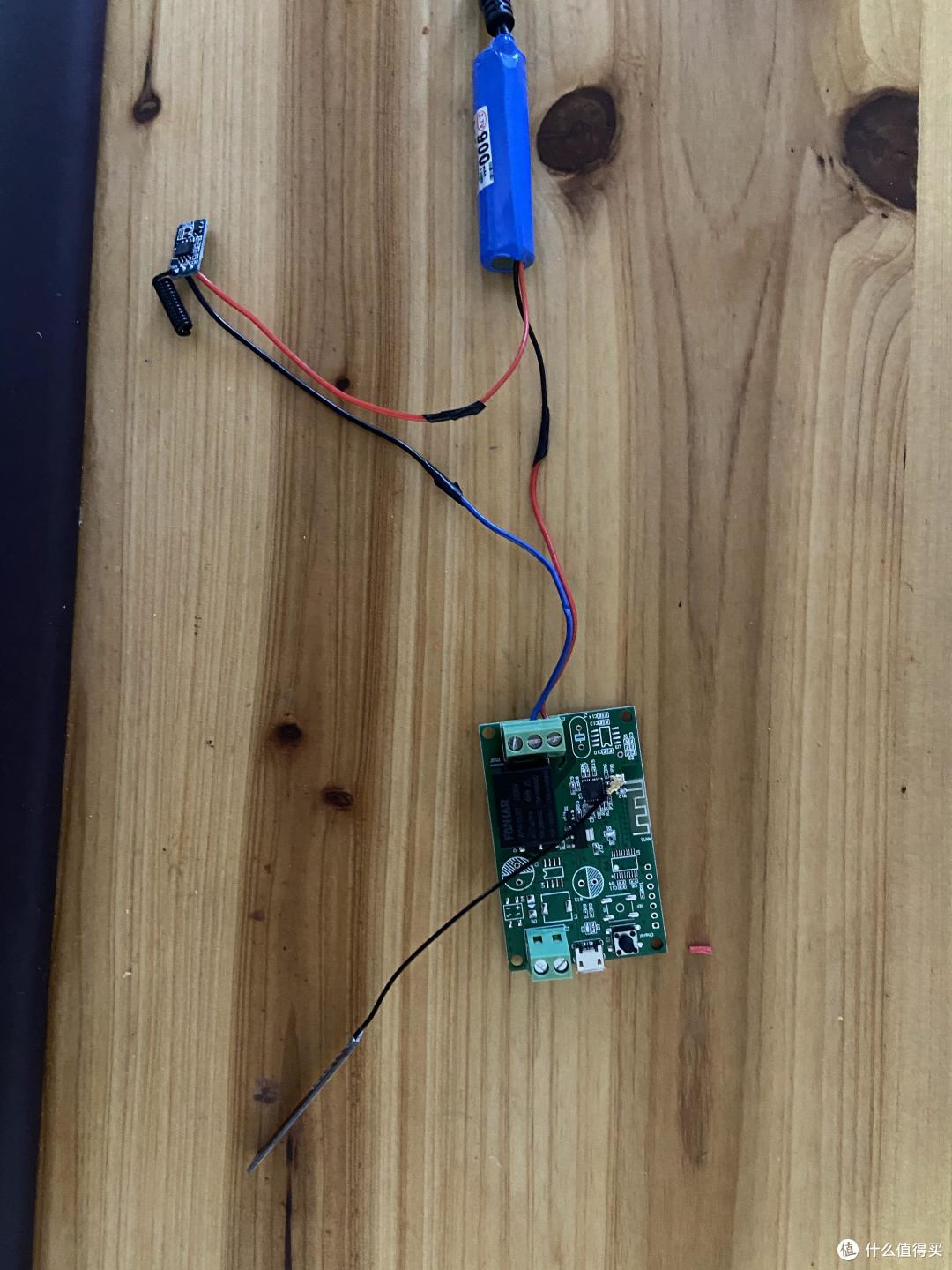

不过功夫不负有心人，在浏览淘宝的时候发现了一个远程控制收发模块（微功耗，按介绍1000毫安的电池能用6个月），想法是这样的，易微联通过电源插在有附件插座上，然后连接发送器，一旦接通易微联就让发送器发送信号给接收器，然后接收器联通步话机的开锁功能。购入这个模块，再加上2块电池，开搞。

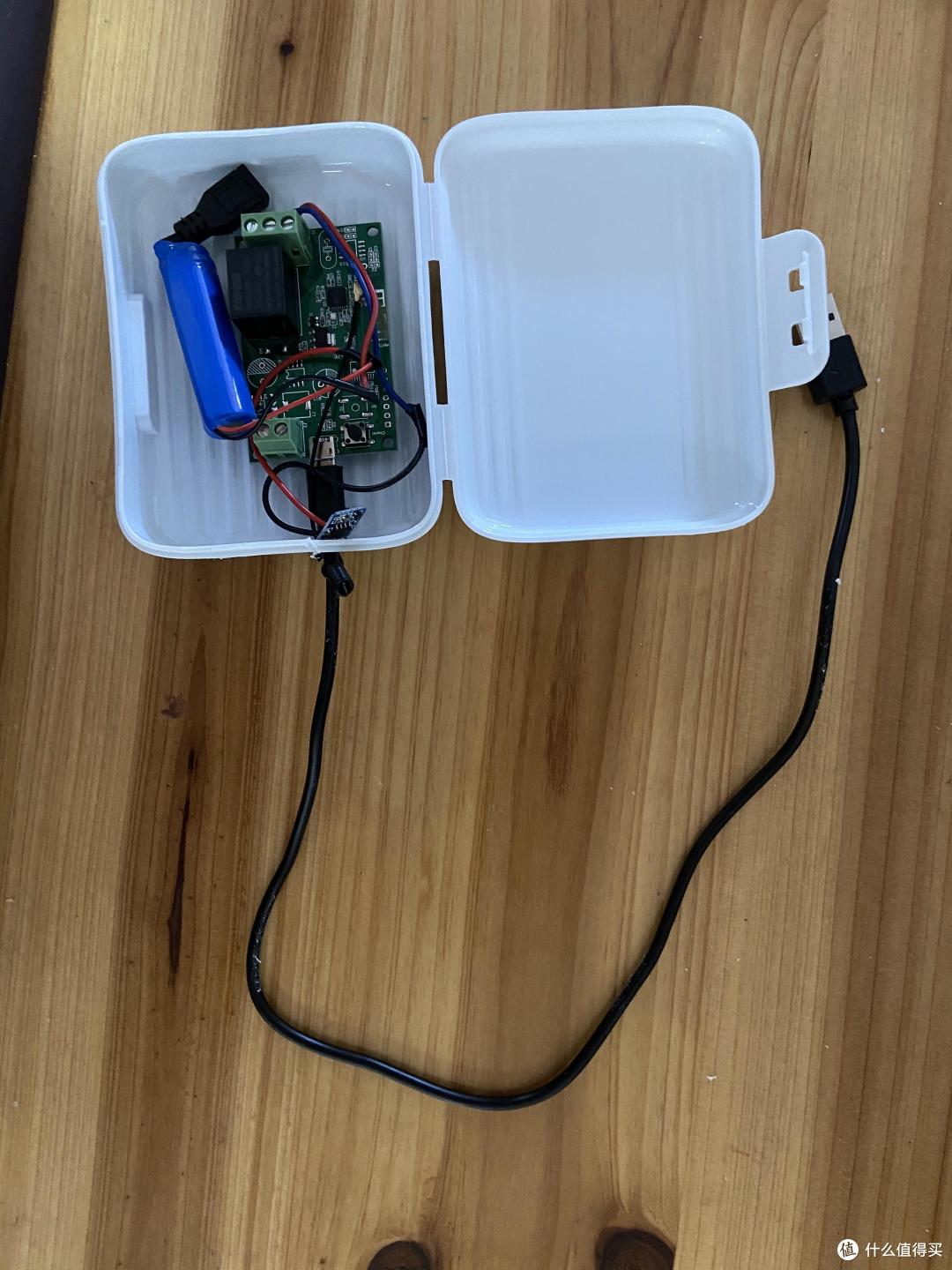

找了个盒子，全部装起来。然后钻了一个动，露出天线、wifi线、电源线。

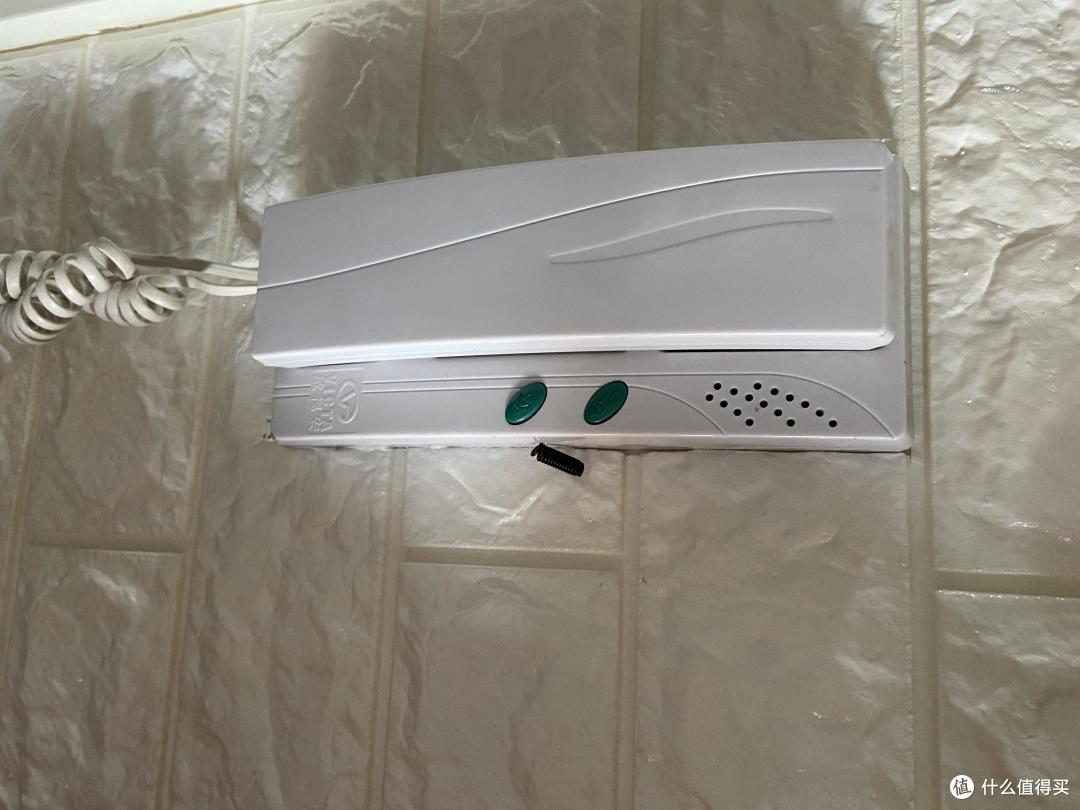

最终的成品，当当当当~

注意一下，易微联里面需要设置先点动时间，因为微功耗收发器平时是休眠状态，需要近1S激活后才能工作，所以需要模拟按住按钮连续发送信号的过程，因此我设置了5秒。

以下就是控制端了，可以自己控制，还可以通过分享给微信好友。

感谢大家浏览，所有配件购与淘宝，大概是35+25+15X2=90块，折腾无极限。此篇文章只是提供一个思路，供大家借阅。。。
