穷屌丝NAS组装日记一：Unraid下IOMMU精简分组闭坑方法

创作立场声明：仅仅为了分享个人的一点经验，有不足之处也请指正

不定期更新：

购买理由

为何要上NAS，大部分人的需求都差不多，需要文件存储，移动办公，随时随地存储自己的文件，重要资料的备份等等，虽说网盘的便利给随时上传自己的文件提供了一个便捷的入口，有利就会有弊，限容限速，当然有钱可以忽略这一切限制，但是网络隐私的安全始终无法根本解决，不会有人会愿意把自己的一切暴露在网络上，而家庭NAS可以完美地大限度地解决这些隐私问题，虽说不是百分之百，但掌握在自己手上的感觉就是爽

先上点配件图吧

G4560

微星主板H110系列

杂牌CPU风扇

i340 t4四口网卡，容易买到假货

屌丝的战斗机

就是喜欢裸奔，散热不成问题

外观展示

先说说我的配置吧：

规格 价格

CPU：G4560 （和主板一起买的）

风扇：不知名 （10元包邮，功耗估计不小）

主板：微星H110M-VD （和CPU一起460元包邮）

内存：三星DDR4-2166 4GB （包邮110元，买贵了）

硬盘：500G笔记本硬 （不要钱）

80G老式希捷旧盘 （不要钱）

网卡：Intel i340 t4 （200元）

电源：DC-ATX套件120W （不要钱）

机箱：暂无，自己做的支架裸奔先闪闪眼 （人工费无法估计）

合计： 780元（有点超预算）

无硬盘状态功耗17瓦， 装好unraid后接两块硬盘的待机功耗28-30瓦，机器启动时55-60W，运行或者CPU半载时基本上30W以上了

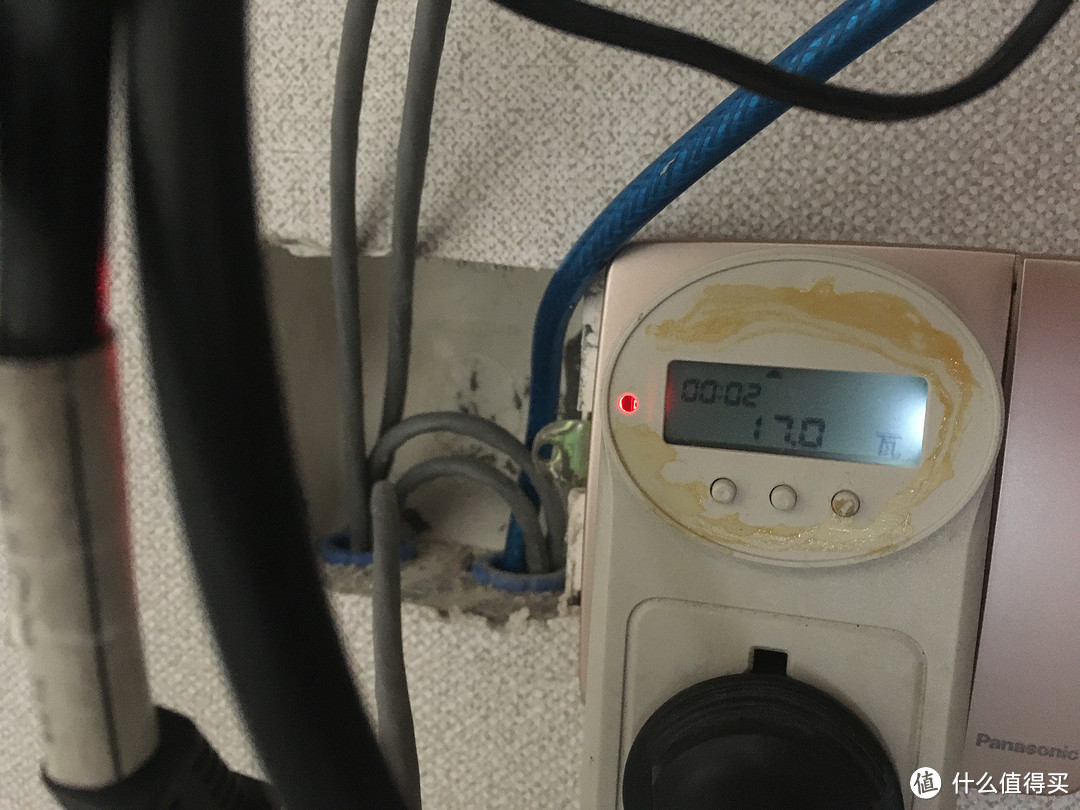

什么硬盘都不接的平台功耗

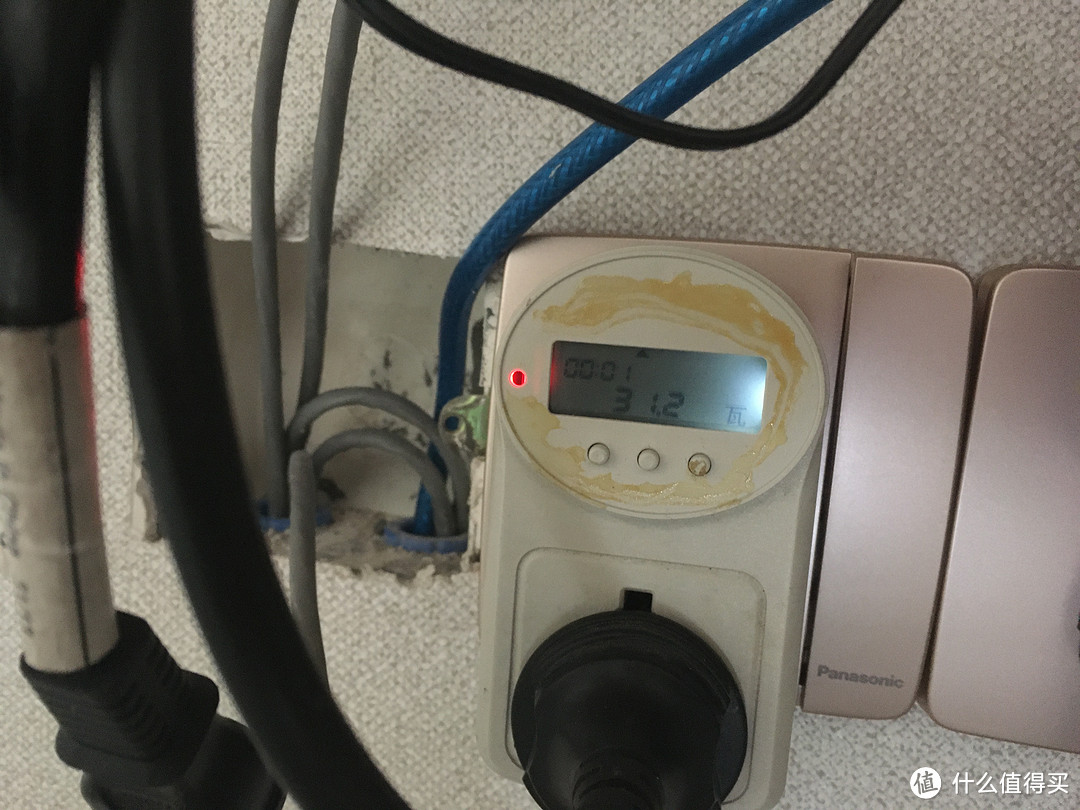

运行2个虚拟机后的功耗

使用感受

系统装的是unraid6.8.1版本，以前装的是6.7.2版本，看过b 站图哥安利，上了个4口网卡，想直通给虚拟机下的群晖使用，一直在网上爬文，就是为了解决IOMMU分组问题，很是头疼，期间也参考了OneNote大神的文章：

UNRAID下解决华擎 J3455-ITX IOMMU 分组（4口网卡顺利分开直通 ）小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外100金币奖励。2020年新人计划正在进行，点击查看活动详情自己搞定6.8.1开心版后，覆盖unraid群里大神共享的文件，具体为：由蓝冰血魄制作，unRAID•RSG博客群•NAS群江苏-biu协助测试。本module基于unraid6.onenote| 赞6 评论37 收藏29查看详情

自己尝试后最简单的分组方法如下：

1. 打开VM SETTING下，选择downstream（这是关键）

2. 安装插件：VFIO-PCI-CFG

插件：VFIO-PCI-CFG选中你要直通的网卡，保存重启，重启后如下图就行了

这样就可以在虚拟机中看见直通的4个网卡，如何设置虚拟机可以参考其他大神的文章，这里略过

可以看到4个网卡就显示出来了，这里有个坑，如果你只安装VFIO-PCI-CFG插件，把要屏蔽的网卡屏蔽掉，建立第一个虚拟机是没有问题的，我的第一个群晖用了网卡1和2，但是在建立第二个群晖的时候提示错误，显示占用，原因是未分组，PCI DEVICE中可以看得出4个网卡是在一个组的，就是一个IOMMU中，导致无法把网卡3与网卡4给第二个群晖使用，这就尴尬了，参考了OneNote的文章后，把PCIe ACS override 改成downstream模式后，第二个群晖就顺利启动，群晖助手可以找到，并且安装，看下图：

两台虚拟群晖完美运行

Filestation 是第一个虚拟群晖，Diskstation是第二个虚拟群晖

ROUTER上顺利发现群晖地址，安装界面莫问题

三台群晖看着都爽

以上只是为了硬件直通网卡而已，第二台虚拟机可以虚拟LEDE，第三台可以虚拟WIN10

总结

以上方法只针对上述平台配置，如果配置（假如主板和网卡）不一样，估计我的方法不一定有用，毕竟万千世界亿种可能

折腾网卡直通的目的主要是为了给CPU减负，毕竟G4560的U不是很强大，如果你的U足够强大，用虚拟的也不是不可以，但功耗嘛。。。。不在乎功耗的可以无视之

不过一块网卡的价格已经算一年的电费了，自己取舍吧，如果要求不高，可以选双网口的网卡，100元不到，也够用了，我买4口是为了以后进一步的折腾软路由，或者出国旅游旅游

网卡直通自己也是折腾了好久，图哥的视频虽然简单易懂，不过坑还是很多的，希望我的文章可以帮助更多的值友少走弯路，毕竟折腾的功夫也是有成本的
