垃圾佬的卧室下载播放小电脑 (ECS LIVA Core 酷睿M 5y10c)

购买理由

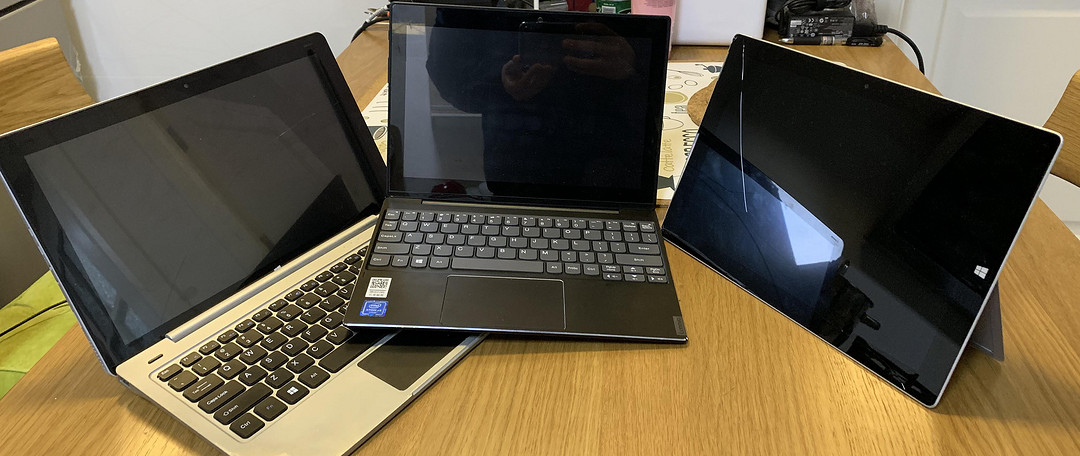

之前折腾了一轮Atom平板，其中一个感受就是：在卧室里放一台低功耗无风扇的小主机其实还蛮方便的，连上电视看电影或者B站之类的网页视频，抑或作为远程连接家中设备的跳板，体验真的不错。

垃圾佬的低价平板之旅(miix ezpad surface)购买理由最近因为开始较多地使用（白嫖）Spotify来听歌，不得不说他们的英文歌曲库秒杀国内一众音乐平台，而且也没有XX歌曲仅限会员收听这种恶心的地方，唯一不太爽的就是手机版功能限制太多。所以为了更好地听歌，我就想弄个win版，当做点播器来使用通过软件Airplay到我的AirportExpressacacd| 赞182 评论189 收藏451查看详情

但因为做工，性能，稳定性及发热的原因，最后三台都出掉了。虽然后来又收了一台华硕的无扇Core M笔记本，但是13.3寸的尺寸还是适合当床头笔电，拿来做电视柜小电脑还是太大了点。这个“卧室小电脑”暂时就空缺了出来。

垃圾佬的无扇平板/笔电之旅（二）华硕 Zenbook UX305FA这个标题好像比较怪，不知道（一）在哪里？其实本文就是承接《圾佬的低价平板之旅(miixezpadsurface)》的续篇。如果你还没有看过前篇的话，这里有链接购买理由之前那3台设备全都是CherryTrail(Atom)的，入门级的Z8350到*级Z8700，从寨厂中柏到一线大厂联想再到微软Surfacacd| 赞8 评论23 收藏28查看详情

因为几个月下来，这个Core M笔记本体验真是太超乎想象了，日常上网性能完全够用，温度还控制得很好，所以我一直想寻觅一个Core M的小主机来填补卧室电脑的空缺。

另外我在200GE下载机上发现一个问题，迅雷极速版的高速通道补丁在win10下是不生效的，只有win7能用，而为此特别安装的运行在VMware下的win7，写入宿主机映射磁盘的速度很慢，曲线也是锯齿状，就让人很不爽。并且遇到连接数比较多的时候，时不时还会下载中断。虽然现在200GE也有魔改的win7驱动了，但是AFM插帧是不支持win7的，GPT分区搞双系统又有点麻烦，所以搞个能装win7的卧室小电脑顺带兼一下这个迅雷专用机的想法就明确了平台定位。

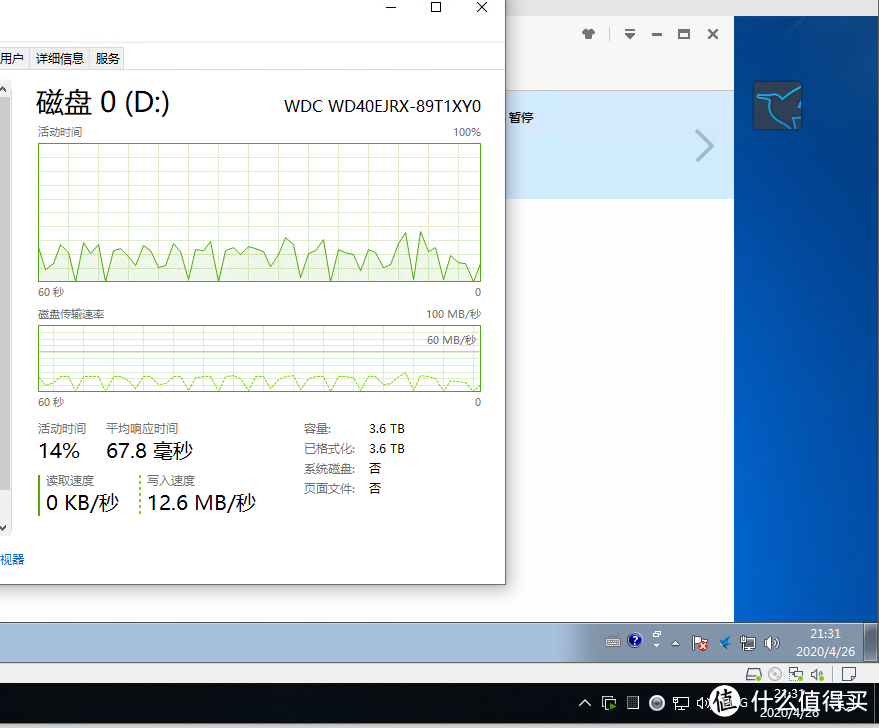

虚拟机下迅雷创建文件的磁盘曲线像个锯齿

下载过程中的读写也很锯齿...

购买过程

酷睿M的小平板还是有不少的，但大都是寨板，虽然四五百的价格也不贵，但是各种质量反馈的帖子让人不是很想碰，再者这个价位的平板无线网卡通常都很烂有时候反而会减分。如果有类似NUC这种的小主机带千兆网卡，再做成无扇设计就好了。

还真别说，这类产品虽然比较非主流但还是有不少的。

比如Dell和HP的瘦客户机系列就有各种新老产品。

hp thin client

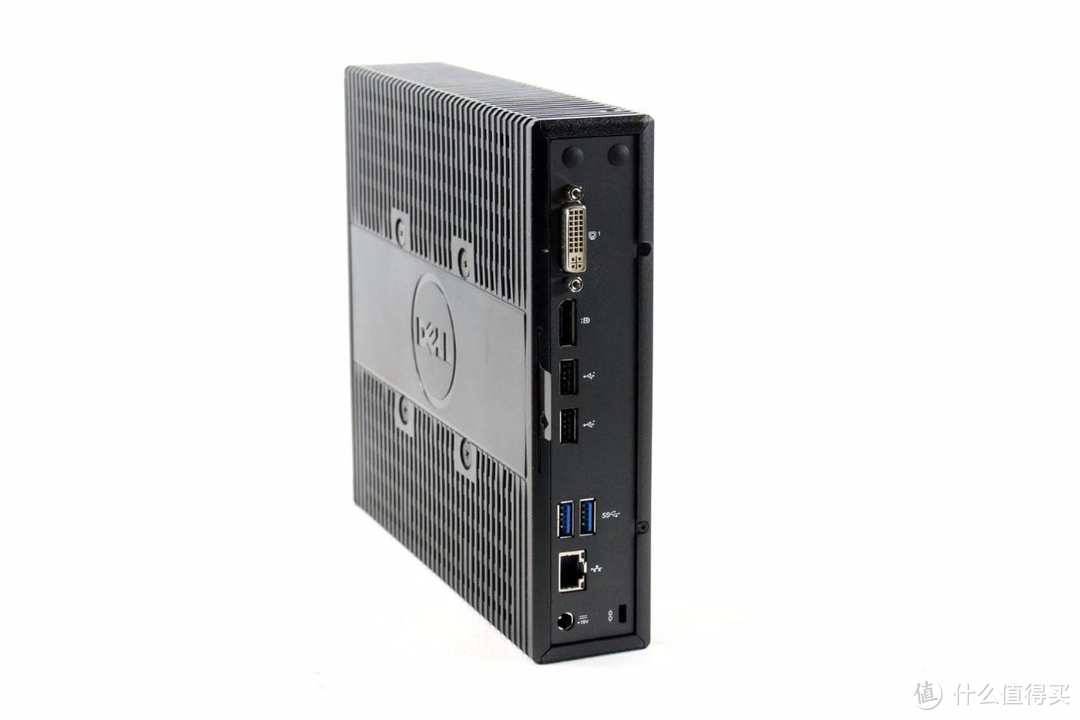

dell wyse

Beelink的类似产品

Beelink

这类产品有些老款的配备AMD 超低功耗U性能太渣，新款的要么赛扬奔腾J/N系列装不了Win7。

限定Core M的话，只找到两个产品：

精英 ECS LIVA Core

索泰 ZOTAC ZBOX CI521 nano

这两个台湾产商都有小主机的产品线，发行过多款产品，不过这两款上市之初售价都很高。

Zotac Zbox CI521

ECS LIVA Core

上述两款比较起来理论上索泰这个扩展能力更好，但是好像就没在国内发售过。精英这个曾经在15年底16年初流出过少量的工厂样板，两三百的价格很快就被秒完了，贴吧上还能看到第二批上车的一个帖子。

某鱼上现在还有一个LIVA Core标价1300，尝试联系过卖家，表示价格坚挺，无所谓卖不卖，但是就在询问的前后，奇迹出现了...

搜索之时，居然看到新上架了一个DIY小主机挂着难以想象的售价。

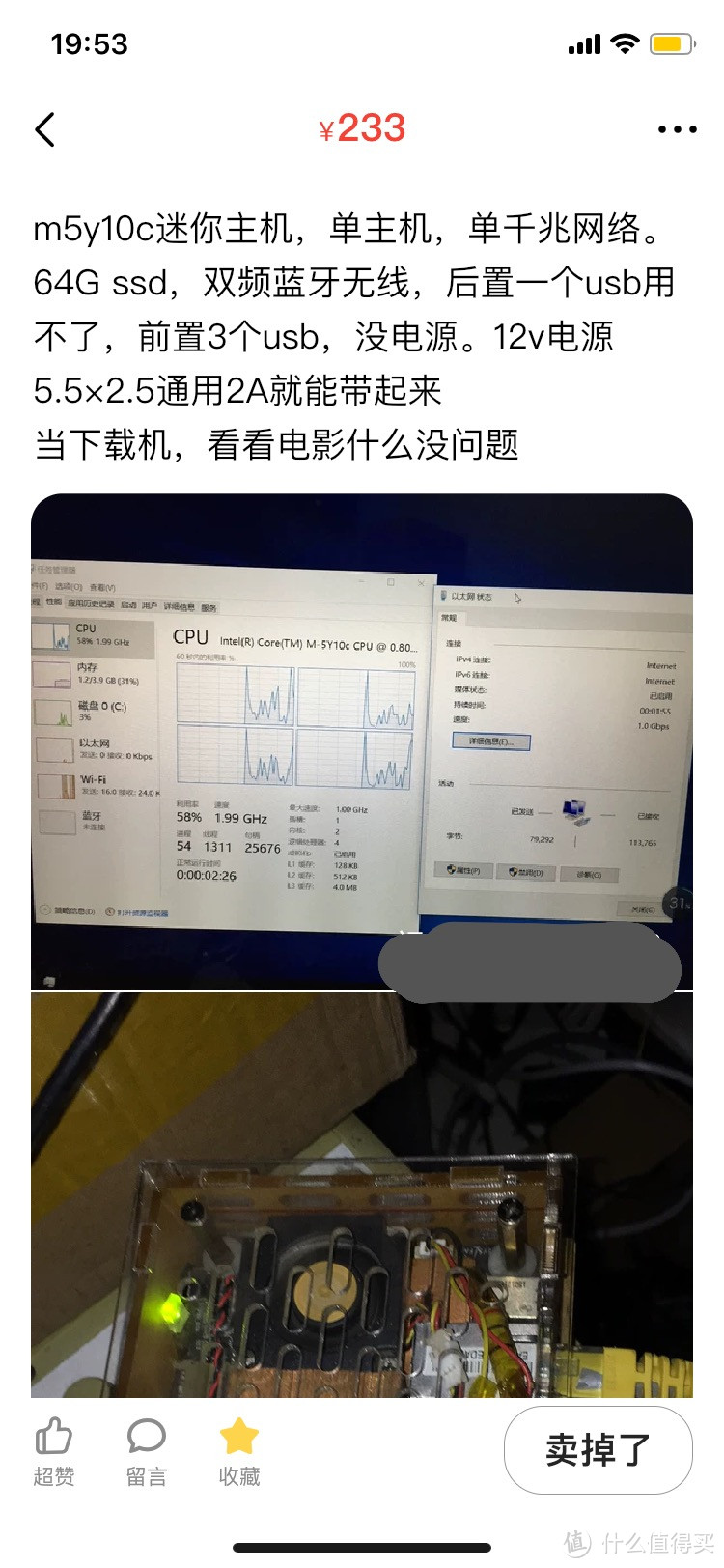

惊喜价...

这不就是....

凭着我对LIVA Core信息的掌握，断定这就是传说中的那个主板DIY成品，果断下单买下，简单说了两句卖家还给包了邮。接下来就是等待到货了。

外观展示

几天之后拿收了东西，上图。

机器正面

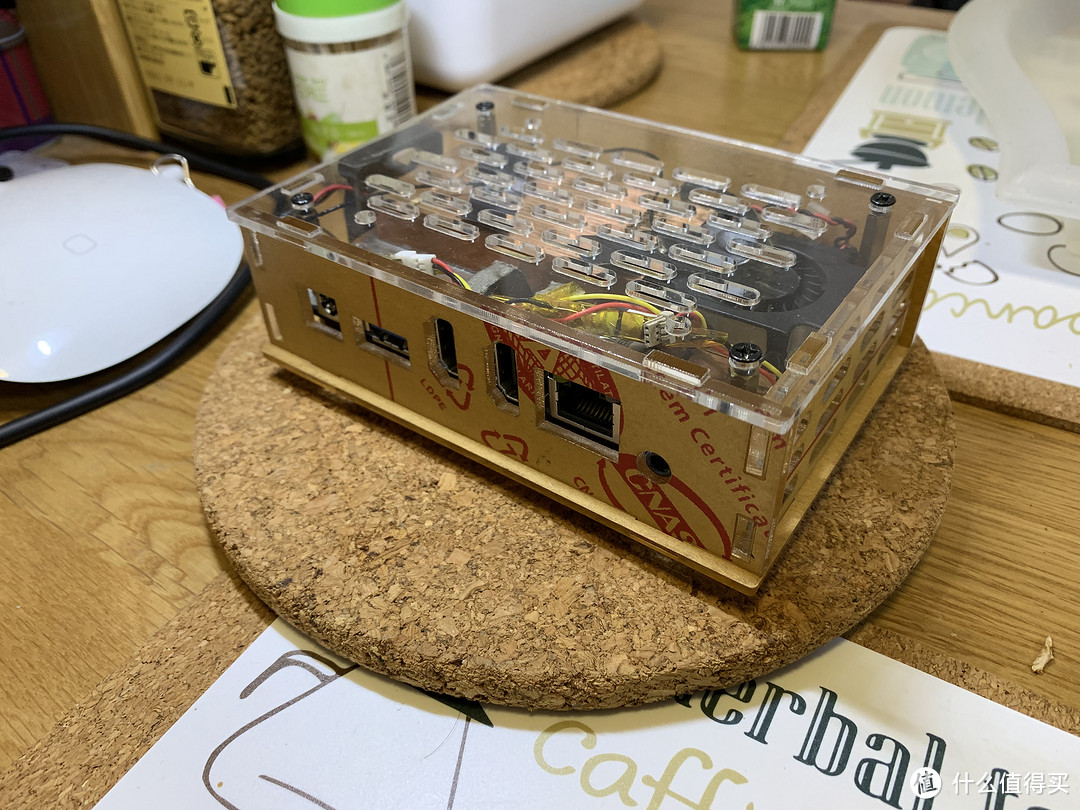

机器背面

可以看出机器的外部接口就是一个TF读卡器，4xUSB3.0，2xHDMI (1.4+1.4a最高支持4K+2K)，1x千兆网口，1x3.5音频。

东西的分量非常沉，原因嘛，打开了外壳你就知道了。

这DIY散热真是厉害

电感的位置都给切出来了...

散热片甚至比主板还重...

主板反面

到手后毫无疑问这就是LIVA Core的主板了，惊喜之余更多的是佩服当初把主板DIY成小主机成品的那个玩家，可以看出真是废了不少心力，纯铜有分量的散热器，垫高了CPU接触面还切割出电感的槽位来避免安装干涉。

主板正面安装了主要接口、CPU和一半内存颗粒。背面的话，就是剩下一半内存、两个M.2(SSD+WIFI)。

随附的64G固态是创见的TS64GMTS800，我以为大概是个寨厂货，这个也蛮惊喜的。网卡和正式产品标配的一样，Intel 3160AC，估计主板出厂就带着。

整个主板又一点点非常轻微的锈蚀，有一个芯片有过焊接的痕迹，主板背面的两个易碎贴可能也是维修的记录。背面接口的那个USB没有反应，不知道是供电挂了还是哪里的问题。其他没发现什么异常，3个USB3.0口也足够了，两百多点还包邮，就不要啥自行车了吧...

虽然DIY的效果挺棒的，但还是比不上原厂的精致，下面放点原厂成品给大家看看。

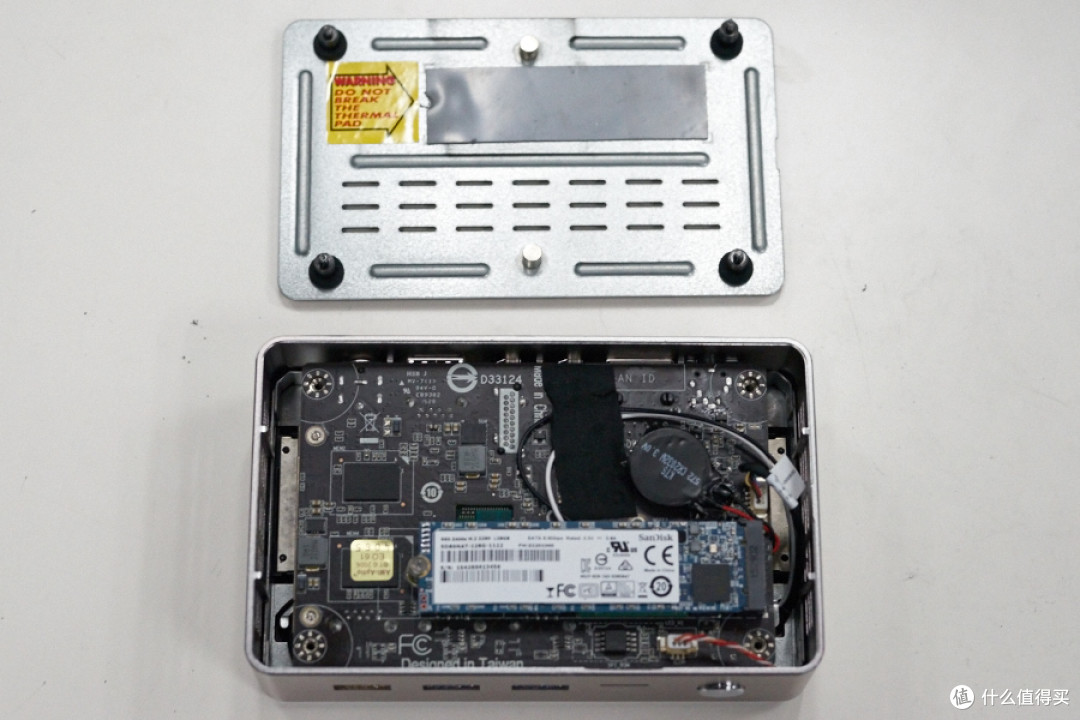

底盖类似NUC

铝合金外壳保证EMC效果

黑化处理的散热片

铜底+热管

顶盖其实还有些灯啊天线啊麦克风什么的

使用感受

上家给装了个win10，我搞了个精简的win7 x64装上了，不得不说win7的负载真是低。

性能方面的话，先来看一下HWiNFO的汇总

4G单通道比较可惜

CPU-Z跑分和华硕那台UX305FA差不多，但是功耗墙比较保守，真男人只能坚持28秒，之后无论温度多少都降频到1.2GHz （4.5W），虽然可以通过XTU调整到1.6/1.7GHz (6W），但相比之下UX305FA可以持续2.0GHz输出...

CPU-Z跑分

如果仔细观察的朋友可以发现，流出的主板带了个风扇插座，而正式产品是无扇设计。买到的这台加了个小风扇，中间还加了个电阻，估计是不降速太吵了。

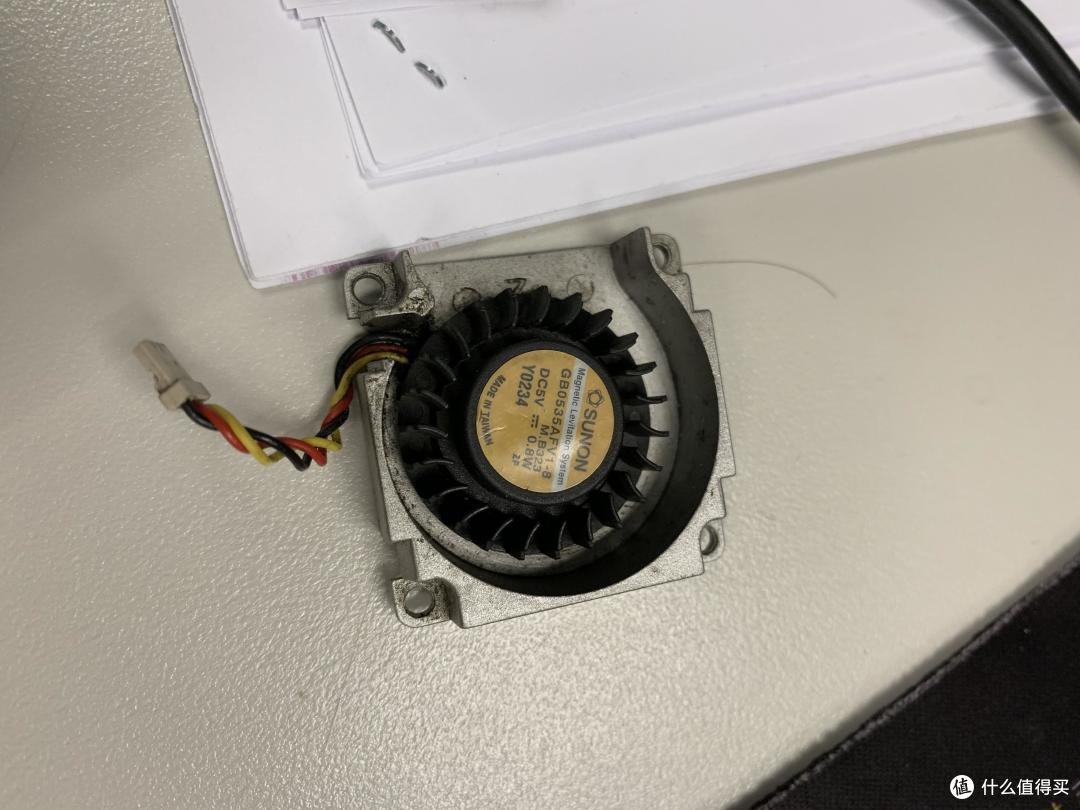

建准风扇

实测了一下，如果拿掉风扇，空载大概40度左右，满载会很快达到60度，还有继续上升的趋势。装上风扇不降速的话，空载可以达到29度，满载温度稳在40多点，但是这个风扇转速太高了，主板又没有调速功能（风扇只有5V，没有pwm），声音没法忍受（4200rpm 40分贝）。降速之后风扇轴承又有咔咔声，总之体验比较糟糕...不知道当初各种评测帖里的满载四五十度是怎么做到的，难道原装散热片真的那么棒？或者又只是我手上这个样机主板的发热有点超标？

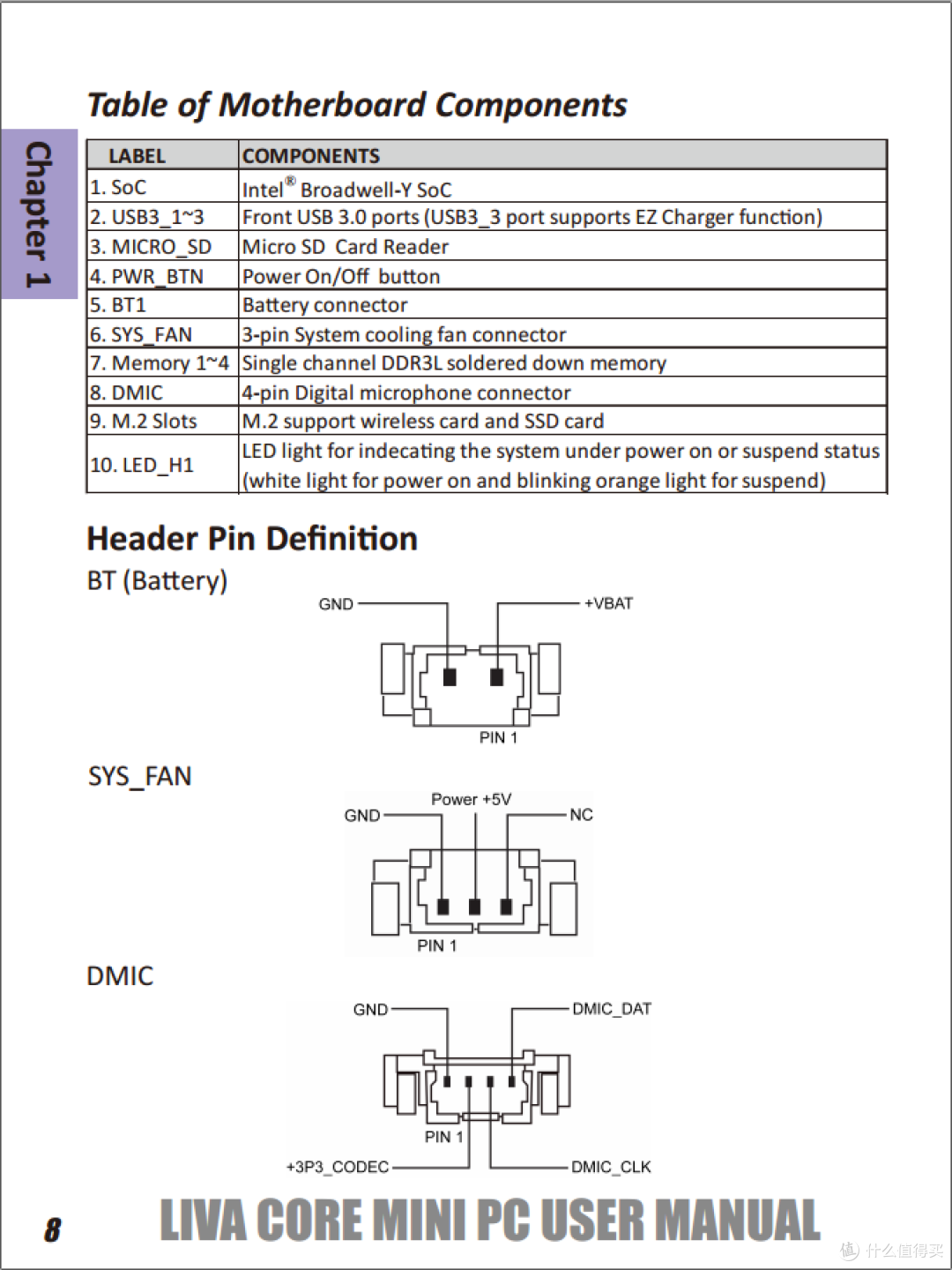

风扇口不支持调速

经过各种尝试，最后我搞出了一种兼顾静音和散热效果的方法：

首先是用信越7921替代了原来的硅脂，然后拿掉了原装风扇和左右侧板。将之前买树莓派外壳送的辣鸡小风扇接在降速线的后端再用透明胶粘到的侧面，估计转速只有几百转，基本上没有声音。再把整个机器竖了起来，底部稍微垫高一点点，利用风扇的一点微风加上散热片向上的气流达到不错的散热效果。这样空载可以在40度以下，我又找了几个闲置的铝片贴在取掉的风扇空位，空载大概只有31/32度，满载也就50度左右，效果完美！

小风扇带动气流

散热片有点像摩天大楼...

空载温度清爽

CPU+FPU单烤5分钟，不到50度

我测了一下功耗情况

空载6W多

满载未降频前不到14W

满载降频后9W多

局域网把之前那台下载机上的机械硬盘映射到了本地，迅雷就设置那个网络磁盘作为下载目的文件夹。

映射网络磁盘

下载新建文件的时候，速度终于可以相对正常了。可能是下载的文件容量不够大的缘故，还是有点小锯齿，不过已经比虚拟机的磁盘读写速度好很多了，峰值高了，时间也变短。

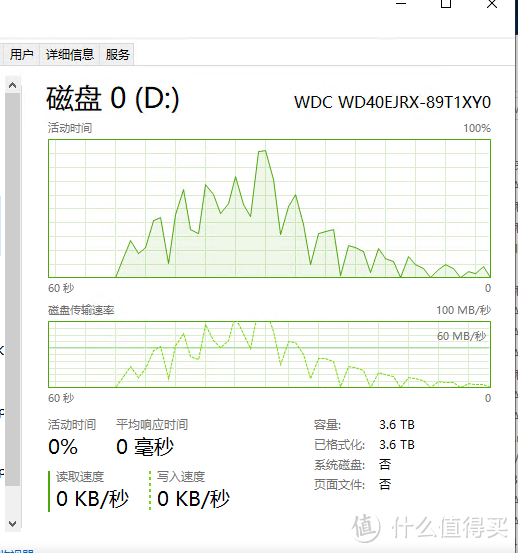

可以和之前的虚拟机读写对比

高速下载的读写也比较平均，不会呈锯齿状

总结

通过阅读官方手册，我发现这BIOS还支持网络唤醒，配置之后轻松远程唤醒。另外这个主板上有个超前的设计，M.2接口还支持PCIE 2.0 x2通道，虽然现在nvme硬盘基本上都是Gen3.0x2或者x4的，但当时芯片组也就只支持这个速度了（同年的12寸Macbook也是Gen2.0x2）。虽然比不上现在动辄2000M的速度，Gen2x2（上限790）还是比SATA快不少。

这个小机器经过整顿之后，温度控制不错，运行很稳定，有线连接也基本上杜绝了掉线的问题。不出意外的话，它将会持续服役。当然如果有碰到便宜的正式版LIVA Core或者索泰那款，我也会收入囊中。

感谢观看，欢迎交流！
