SCARToolTips 篇五:电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

2020-01-18 13:25:28 12点赞 30收藏 13评论

手上有电钻的用户有些时候总会遇到夹头莫名其妙失效的烦恼却将其问题怪罪在整个电钻上,实际上电钻夹头这东西跟汽车一样是可以“改装”的,毕竟夹头有问题不代表整个电钻就不行对不对电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

家庭用户在买电钻的时候其实很少会关注其夹头的性能,主要还是因为不管是厂家还是消费者都基本没有把关注点过分的放在夹头上,反正只要能夹的住东西就没有问题了。但也由于这层关系很多时候消费者觉得这夹头不行=电钻不行,里面的少部分有一点动手能力的人知道怎么换下坏掉的夹头但是却以为这电钻只能换固定牌子的夹头。

现在市面上卖的可携带(无论有线还是锂电)电钻用的电钻夹头都是用手紧的,其中手紧的夹头又分单袖套(Single-Sleeve)和双袖套(Double-Sleeve)的。其中双袖套是基本上已经被淘汰的夹头了,在电钻还没有离合或者内置刹车固定马达转动(Spindlestop)的时候都是用双袖套夹头一只手拧左一只手拧右来固定钻头。而单袖套则是目前基本市面上所有电钻都在使用的夹头类型。

(双袖套夹头设计)Double-Sleeve Chuck Design, 图片来源: Skil Tools(双袖套夹头设计)Double-Sleeve Chuck Design, 图片来源: Skil Tools

单袖套夹头设计 Single-Sleeve Chuck Design, 图片来源:Skil Tools单袖套夹头设计 Single-Sleeve Chuck Design, 图片来源:Skil Tools

除了袖套种类之外,电钻夹头还分有无锁定功能的。

像是这种家装领域的电钻夹头一般都是里面有个自紧齿轮在你用手拧紧的时候会发出“咔咔咔”的声音来锁紧钻头:

其中一种夹头齿轮锁定结构,图片来源:美国专利与商标办公室其中一种夹头齿轮锁定结构,图片来源:美国专利与商标办公室

还有一种在拧紧的时候只会“咔”一声来锁定钻头,一般都是有个槽在拧紧的时候里面有个固定针结构可以卡进槽里固定住,不过我没有搜到那种专利图,就不放出来了。

而更常见的则是没有锁定结构的夹头,这类夹头一般你拧紧就完事了,不过有个非常大的缺点就是在你使用的时候如果中途突然停下的话由于反向惯性夹头会突然间松开然后你的钻头就掉了出去电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

在没有锁定的时候就会发生如上事件在没有锁定的时候就会发生如上事件

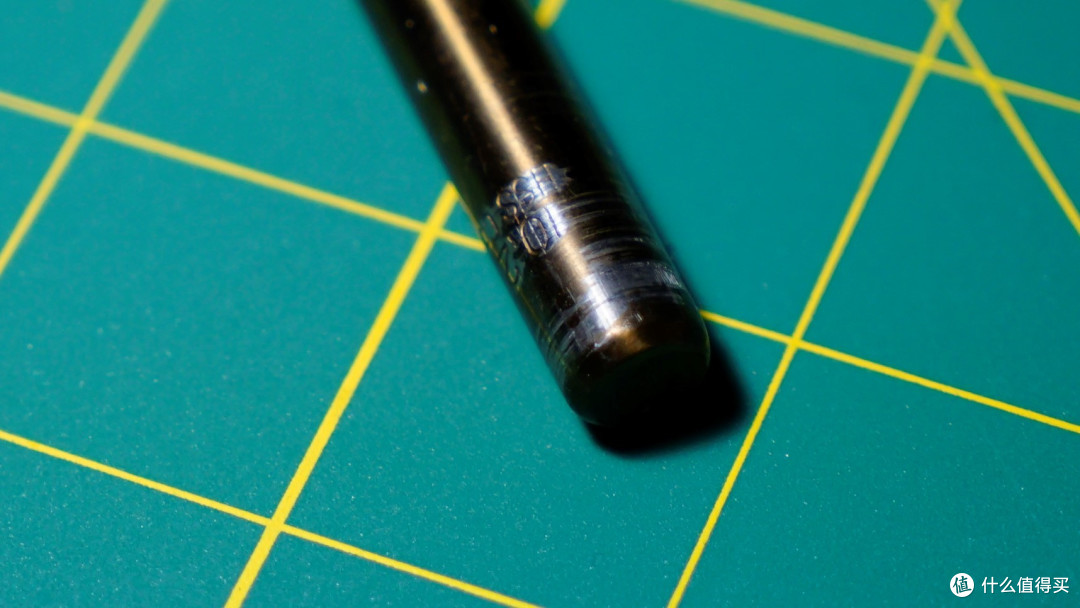

而且因为这个原因就算你把钻头顶死了也不妨碍电钻打滑,划伤钻头涂层(尤其是一些全圆柱形无切角结构辅助夹紧的钻头):

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

由于这类夹头成本低,便宜,很多电钻厂都喜欢在其中低端产品线甚至是中高端产品线上使用这类夹头。这其中也包括了我手上的米沃奇Milwaukee M12 2504冲击电钻。

2504裸机(套装拆机)的美国行情大概在460人民币左右。图片来源:HomeDepot2504裸机(套装拆机)的美国行情大概在460人民币左右。图片来源:HomeDepot

2504的夹头其实对比起威克士WORX和大友DEVON的一些电钻夹头还算中规中距了。全金属设计,虽然就是不带锁,太low。

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

可以看到WORX和DEVON的200-400区间的电钻套装(还只是套装,单机估计更便宜)都是用的国产塑料壳夹头可以看到WORX和DEVON的200-400区间的电钻套装(还只是套装,单机估计更便宜)都是用的国产塑料壳夹头

虽然2504的夹头在拆解后没有在夹头身上找出什么有用的信息,但是基于其设计我觉得应该是日本的雪和精工(ユキワ精工,Yukiwa Seiko)代工的,和它家的一款无锁双袖套夹头LK10H挺像:

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

图片来源:ユキワ精工图片来源:ユキワ精工

鉴于Milwaukee上几代M12和M18的电钻都是雪和精工提供的夹头,那么这次也是雪和精工供货的话也就不奇怪了。它家的电钻夹头都是日本生产,本身也有几个高端的,不过跟Rohm,Jacobs和LFA的高端夹头一样:贵,所以都只用在高端产品上。

而这次要介绍的是德国罗姆Rohm的Extra-RV 80单袖套全金属带锁夹头:

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

罗姆这牌子从Logo上都可以看出这牌子是专做各种钻的夹头的,它的所有夹头都是德国制造,而且也是Metabo(麦太保)和Bosch(博世)电动工具的供应商之一。在他们的18V平台的电钻上都能看到Rohm夹头的身影。

而Rohm的Extra-RV系列则是其唯一一个给手持电钻/起子开发的夹头系列,而80则是Extra-RV的旗舰型号(主要差距在夹钳和耐冲击性能上,Metabo 18V平台的LTX BLI和LTX 6结尾的电钻/冲击钻有使用80夹头,而Bosch好像都是40或60)。80分有塑料壳和金属外壳版本,我自然是选了全金属的,不怕摔啊电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

盒子拿掉之后惊讶的发现夹头居然是用油纸包着的......

青岛下水道德国油纸包零件的既视感电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

作为旗舰产品在做工上倒是挺扎实的,袖套转动阻尼平顺,没有抖动现象(这是最基本的质量要求)。而且比起2504自带的夹头,上面刻满了其产品信息,包括基座大小,最大夹头开口,以及拧紧拧松的方向。在锁定结构上用的是径向锁(Radial Locking),说简单点就是只会“咔”一声的那种结构,这样就不用担心用着用着夹头松了。

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

底座部分除了螺口外其实是塑料底的,似乎也不能算是全金属设计吧?

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

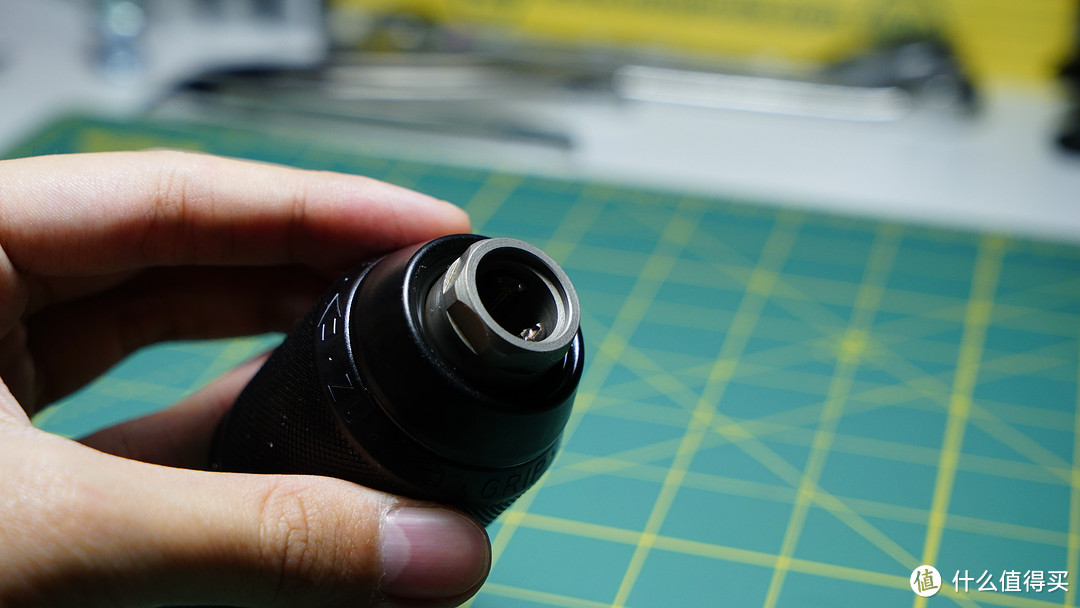

夹头顶上有个六角螺母设计,是为了方便安装拆卸的使用用六角套筒来拆卸。电钻组装出厂时都会把夹头装的特别紧。

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

在内侧可是看到夹钳部分的设计。这个夹钳似乎是两片式设计,主要夹齿部分据Rohm官网解释是Carbide Insert(碳化物插片),最大承受扭矩为100牛米。虽然Carbide直译是“碳化物”的意思但在英语世界里能跟工具用材料的简称上相匹配的也就只有碳化钨了(Tungsten Carbide)。碳化钨的硬度非常高(能高达64 HRC/ 9 Mohs)且很耐磨,是应用在切削工具里的理想材料。

而Extra-RV除了80外其他的都没有碳化钨夹钳,这个夹头到手价在45刀左右(308人民币),所以知道为什么一般即使是到了600多800价位的电钻(裸机不含电池充电器)都不会用80夹头了吗?电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

作为价格参考,原厂配了EXTRA-RV 80夹头的麦太保Metabo 18V LTX BLI冲击钻在美国的售价折合人民币在1300左右。(裸机不包电池充电器)作为价格参考,原厂配了EXTRA-RV 80夹头的麦太保Metabo 18V LTX BLI冲击钻在美国的售价折合人民币在1300左右。(裸机不包电池充电器)

接下来是如何给自己的电钻改装夹头的小白教程电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程 :

在我开始换之前要跟大家说明白怎么选择正确的夹头。

夹头固定方式:

市面上常见的这种手持锂电电钻的夹头固定方式一般都是1/2-20英寸 UNC(不知道有没有公制单位)螺纹固定(即Thread Mount)。也有用Jacobs Taper, B Taper, Shank Mount等千奇百怪的固定方式,不过那些在台钻可能见得多。手持因为要顾及大小体型一般都用工业通用标准1/2-20 UNC螺纹,但也有个别吃相难看包括Milwaukee)为了防止消费者后期改装夹头就采用了自己的工业标准,导致大家只能买厂家自己的夹头用。

Milwaukee M18 1/2英寸冲击钻(2704-20)就是其中一个例子,它的夹头固定螺纹尺寸是9/16-18 UNC,而非工业通用标准1/2-20 UNC。买了这个的就别想改了,而且还是用跟我这个一样的夹头,真惨Milwaukee M18 1/2英寸冲击钻(2704-20)就是其中一个例子,它的夹头固定螺纹尺寸是9/16-18 UNC,而非工业通用标准1/2-20 UNC。买了这个的就别想改了,而且还是用跟我这个一样的夹头,真惨

如果想要知道自己手上电钻的夹头固定方式是哪种的话可以上网搜寻一下,不过一般都是螺纹固定没有错的了。

最大夹持直径:

夹头也有分最大夹持直径的,但一般常见的都是13毫米(1/2英寸)。夹持直径越大相对的整个夹头也越大,反之亦然。所以这一点跟着原厂走是最好的,毕竟电钻固定夹头的平台是浅坑形状,夹头太大了你是装不进去的。一般在产品信息上都有写你电钻的最大夹持直径。

想要换螺纹固定的电钻夹头的话大概需要以下工具(由于夹头和电钻本身的设计关系所以根据你买的夹头要用到的工具可能会有变化):

一个无棘轮扳手(一定要够长,提供足够的杠杆效应),一个大小适中的内六角套筒(7-10mm),一个3号(PH3)十字螺丝刀,和一瓶蓝色螺纹紧固胶。一个无棘轮扳手(一定要够长,提供足够的杠杆效应),一个大小适中的内六角套筒(7-10mm),一个3号(PH3)十字螺丝刀,和一瓶蓝色螺纹紧固胶。

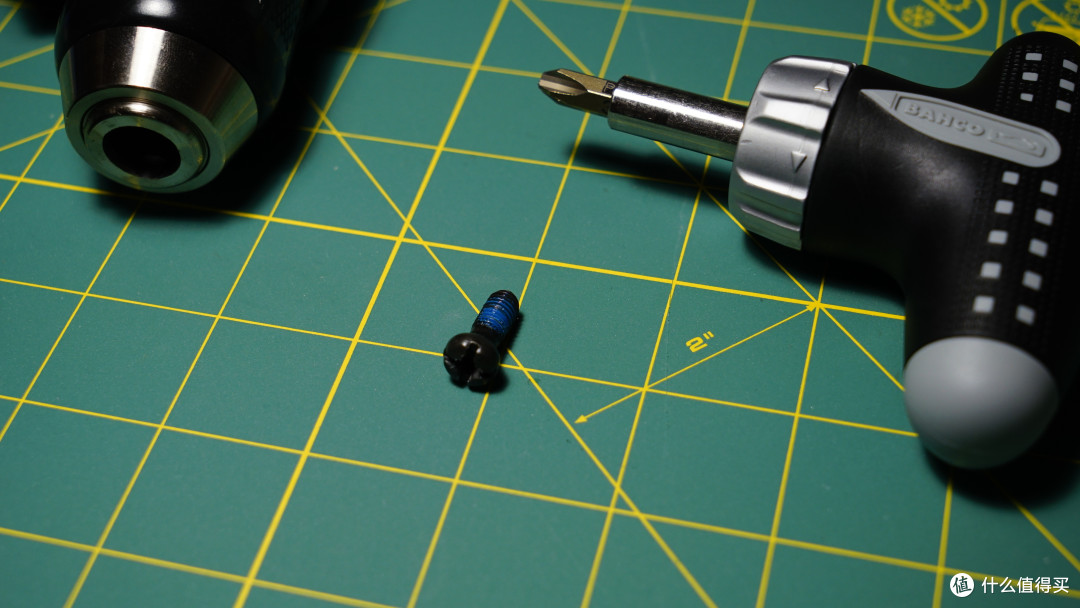

一般夹头有两层固定,一个是本体通过螺纹拧进机身上,然后通过一个螺丝固定。这个螺丝很好找,就在夹头的里面,把夹钳拧到最大然后螺丝刀伸进去就能拧了。要注意的是此螺丝一般是反向螺纹,需要往右拧才能拧松。

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

由于螺丝本体会打上螺纹紧固胶,所以会挺紧的,我还是建议拿个T型把手的螺丝刀来拧。

然后大概是本教程里最难的一部分了,把夹头给拧出来:电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

其实这个一点都不夸张,厂家在组装的时候会把夹头往死里拧紧,再加上里面有紧固胶水,要拧出来的时候真的是要话吃奶的力气。

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

由于夹头不同的牌子设计不一样,其拆卸所需工具也不太一样。像是这个雪和精工原厂的夹头里面会有个梅花口,让你插一把梅花扳手进去拧。不过实际上也不用那么麻烦,毕竟这个夹头可以夹住六角形物体,直接找个六角扳手然后用夹头夹紧使劲拧就好。

用无棘轮扳手也是因为需要用到的力气太大恐怕会把棘轮拧爆。用无棘轮扳手也是因为需要用到的力气太大恐怕会把棘轮拧爆。

就像这样子插进去(?)就像这样子插进去(?)

螺纹固定台是正常方向的螺纹,所以是左拧拧松。

在一些本身能提供很大扭矩的电钻(就比如18V平台)这里就简单多了,只需把电钻调到最大档然后方向调到Reverse(反向),然后一按,一般来讲电钻的扭矩能直接把夹头拧松。不过像我这种12V平台的就只能自己用吃奶的力气拧了。电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

1/2-20英寸螺纹固定台就长这样1/2-20英寸螺纹固定台就长这样

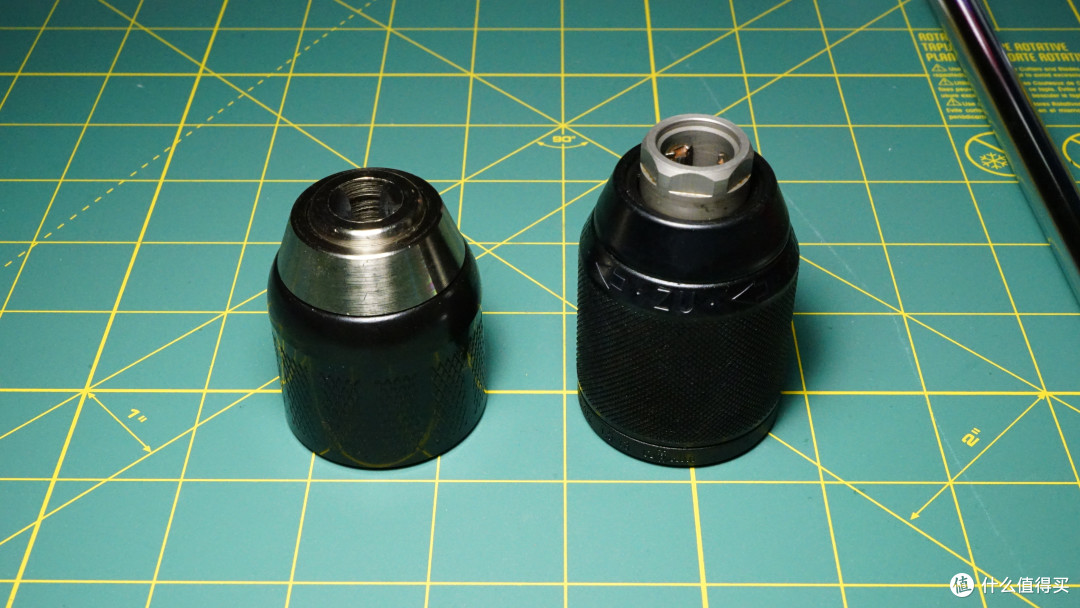

拧下来之后再对比一下即将要换上去的Extra-RV 80:

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

可以看到原厂的便宜夹头设计是挺简陋的可以看到原厂的便宜夹头设计是挺简陋的

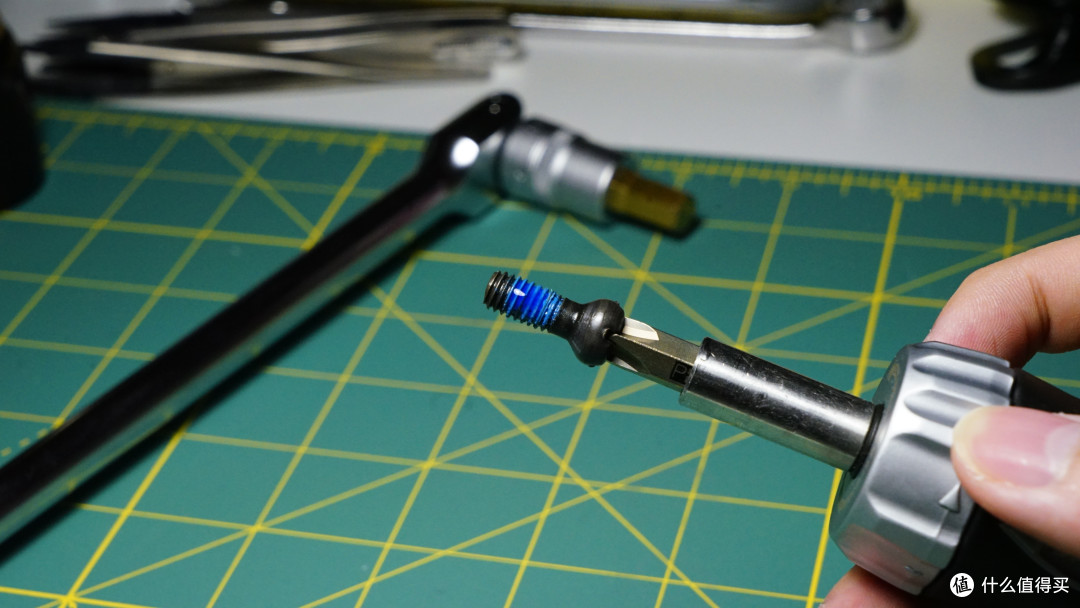

把新的夹头装回去就很简单了,怎么拆的就怎么装的就是了。不过一定不要忘记往螺纹上都挤一点新的螺纹紧固胶,因为已经固化的胶被拧出来了再拧进去就没有效果了,需要重新抹一遍。

我很早的时候写过一篇关于螺纹紧固胶水的一些用法,感兴趣的可以移步:

SCARToolTips 工具使用技巧+安利 篇一:普通家庭必备胶水!简单聊一聊螺纹紧固胶水(Threadlocker)

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

简单一两滴就好了,别抹太多,要不然下次真的拧不下来了。电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

在把夹头拧回去的时候建议使用电钻本身的扭矩来拧紧,比手拧要好得多(不要担心电钻会被打坏,电机刹车比你想象中的牛逼 <--- 此言论不对便宜货负责电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程 )。

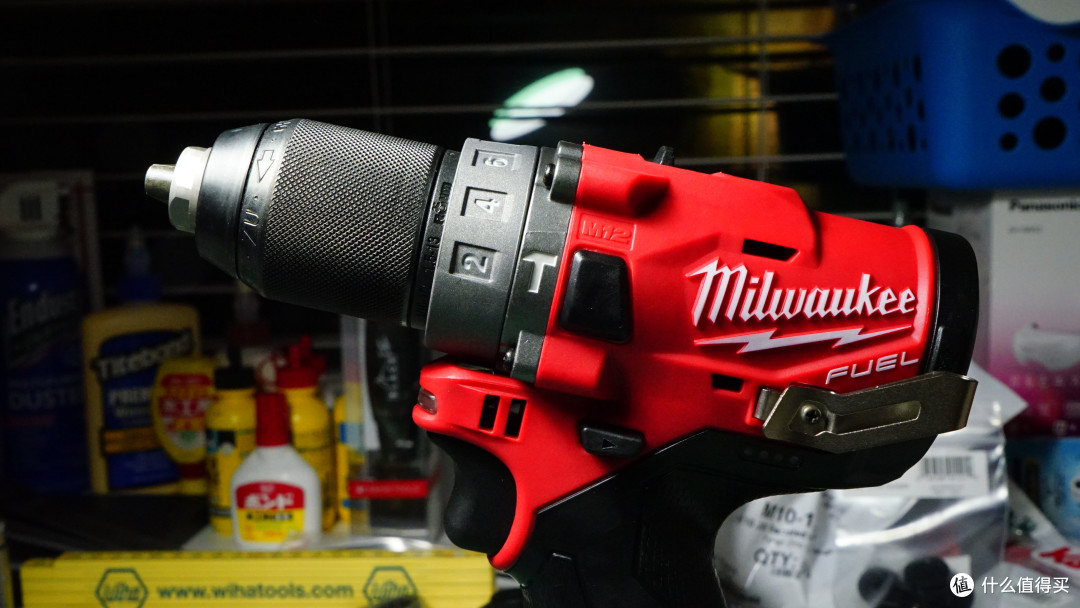

拧上去之后直接开启电钻嗖一声夹头就顶上平台那了,一次管用。拧上去之后直接开启电钻嗖一声夹头就顶上平台那了,一次管用。

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

就这样,一个电钻夹头就那么更换完成了。

这其实是个很简单的DIY过程,任何人在家都能做。只要电钻水平不是太差的那种,换个夹头简直如获新生啊电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

 这篇教程就到此为止了,对此感觉有帮助或者学到了什么东西的值友请务必点个赞收个藏顺便打个赏,你们的一点点简单动作是楼主写文的动力。希望大家喜欢,也欢迎专业人士(除了杠精)前来批评指导,我们下次再见电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程


BONUS:

以下是一些常见的做电钻夹头的大厂牌子,每个公司都有自己不同价格线上的夹头产品供大家选购,感兴趣的可以前去他们的官网上看看:

雪和精工 (ユキワ精工株式会社, Yukiwa Seiko Inc.)


电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

工厂驻地:日本新潟県長岡市 (唯一工厂,无外包代工)

合作品牌:Milwaukee(米沃奇),DeWalt(得伟),日立工機(Hitachi Koki, 在2017年被KKR从日立手中收购后现改名为Hikoki和Metabo HPT(北美市场),其名称和日立再也毫无关联),Makita(牧田)。

罗姆 (RÖHM GmbH)


电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

工厂驻地:Sontheim an der Brenz,  Baden-Württemberg, Deutschland (德国巴登-符腾堡州布松泰姆市)(唯一工厂,无外包代工)

合作品牌(就我所知):Metabo(麦太保),Bosch(博世),FEIN(泛音)

阿尔布雷特(Albrecht Präzision GmbH & Co. KG)


电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

阿尔布雷特似乎没有正式进入过中国,所以没有官方译名。

工厂驻地:Wernau, Baden-Württemberg, Deutschland (德国巴登-符腾堡州韦尔瑙镇)(唯一工厂,无代工)

其似乎没有给任何家用电动工具牌子的电钻提供过夹头,它家以工业产品为主,不过其产品线上有一两款是可以给电钻/冲击钻用的。

Llambrich Precisión S.L.

电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

这个在中国存在感很低,只有工业用户可能知道这个牌子。Llambrich给Jacobs代工一些高端钻夹头。

工厂驻地:Barcelona, Cataluña, España (西班牙加泰罗尼亚自治区巴塞罗那市)

捷可勃斯 Jacobs Chuck Manufacturing Co (现和世达工具SATA一起为Apex Tool Group旗下子品牌)


电钻夹头不好用?可以改装!Milwaukee M12 2504冲击电钻改德国Rohm夹头详细教程

Jacobs Chuck当初的创始人Arthur Irving Jacobs就是那位发明了现代螺丝拧紧式钻夹头(1902年)的人。虽然说跟现在的Jacobs Chuck没什么关联了,被大资本主义企业收购之后就再也不存在工匠精神了。

它家的大部分钻夹头都是美国制造,但是被Apex收购之后有很多中低端产品被下放到了中国代工。高端产品由上面提到的Llambrich代工,还有一部分产品在英国制造。

合作品牌(据我所知):DeWalt(得伟),Craftsman(匠人)

工厂驻地:我曾经知道Jacobs有个自己的工厂在美国康州(Connecticut),但是那个好像已经关了。所以就不知道是谁在代工Jacobs在美国生产的钻夹头了。
