拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

2019-05-09 18:21:34 21点赞 11收藏 17评论

申明,本电源是在“什么值得买”众测中获得的,非常感谢“什么值得买”对我信任,我仍然会保持一颗公正的心态体验与评价这颗电源。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

1. AG-750M电源厂商背景

说起这个ApexgamingAG-750M电源,也是最近才在玩家圈与硬件圈中火起来,该电源是艾湃电竞主打的产品。艾湃电竞成立于2017年,是美国Apextechusa LLC与台湾首利实业共同合作的品牌。其中APEX公司1995成立于美国加州,首利实业总部则位于台湾新北市,主要从事机箱、电源业务。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

首利实业目前有多座生产基地:位于凤岗的东莞顺晟电脑实业有限公司、位于清溪的成翔电子有限公司与东莞首利科技有限公司。本电源就是由这些厂子所生产出来,然后由艾湃电竞进行销售。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

2. AG-750M电源外观

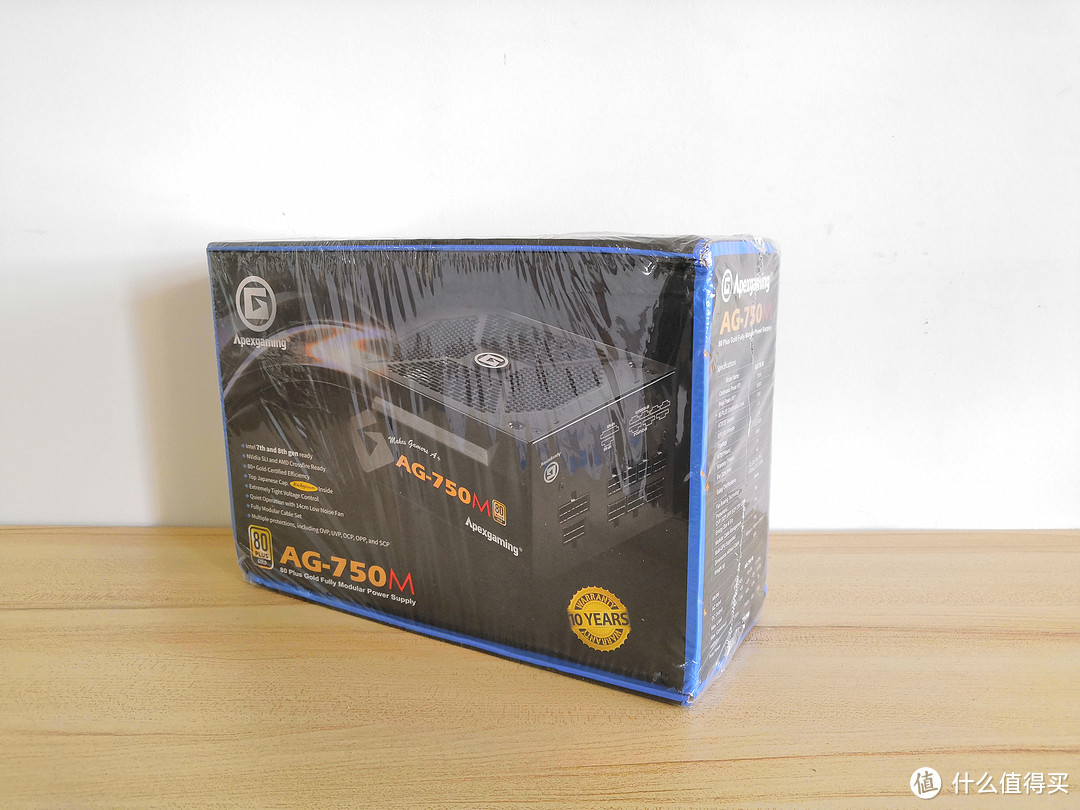

由于快递原因,电源的包装有点受损,不过好在没影响内部的电源。包装整体以黑色调为主,并突出强调了电源的“80PLUS认证”以及“10年质保”的特色。同时,左下角使用英文标注了支持Intel的7代、8代处理器(9代都出好久了拆解一款十年质保全模组750W电源——艾湃电竞AG-750M ),支持英伟达的SLI与AMD的Crossfire,日系红宝石电容,静音风扇。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

电源包装的侧面标注了电源的型号、架构、保护设计以及各项电压的输出。不过,这里的工作保护和正面以及反面的标注有差异,侧面说电源有OTP(温度保护),但是正面反面却没有。(至于到底支持温度保护吗?只有艾湃电竞知道啦,这种小问题希望艾湃电竞能够注意)

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

拆开电源包装,电源防撞保护措施做得可以,外部包装盒虽然被快递挤压了,但是内部没有受到太大影响。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

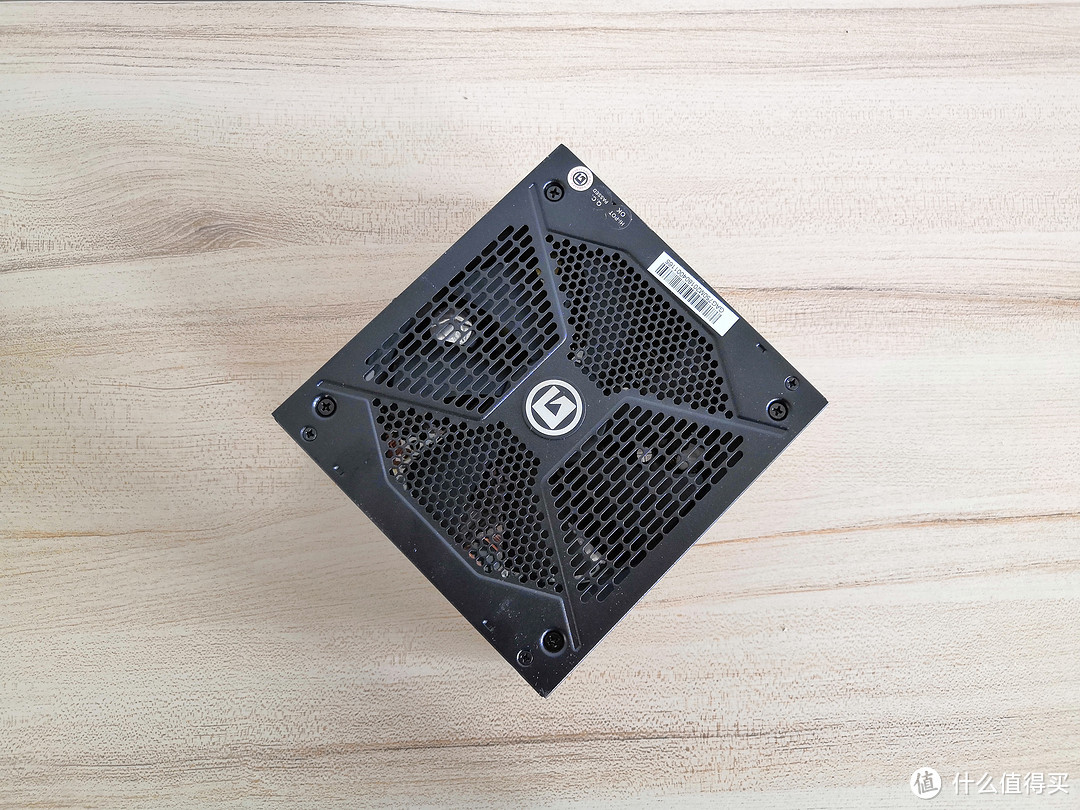

电源输入100V-350V宽幅输入,有一个开关按钮,没有更高端的Hybrid Mode功能开关。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

电源的模组接口,有详细的标注,对新手比较友好,但是模组线的接口略少,而且线材的数量也不多,尤其是CPU供电线只有一个8Pin。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

电源为单路12V输出,+12V最大输出电流62A,相当于744W,一般DC-DC的结构+12V输出都可以做的很大。+5V和+3.3V通过DC-DC电路从+12V转换输出,最大电流均为25A,两路的联合输出功率为150W。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

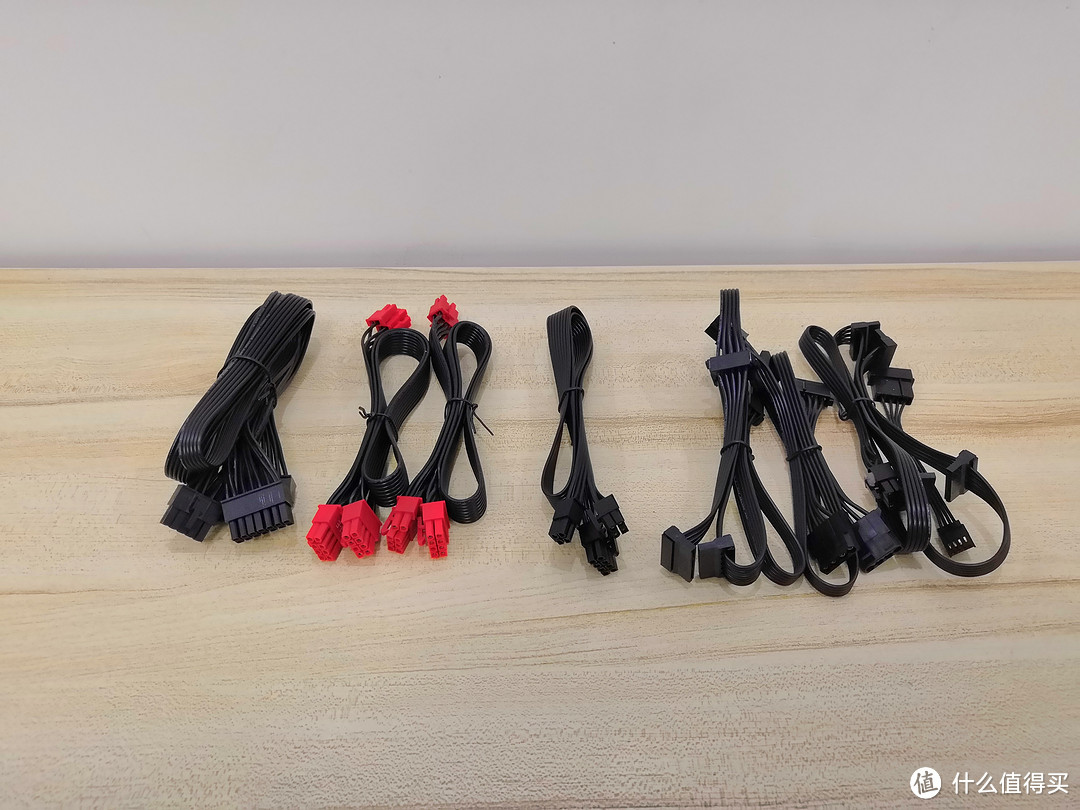

艾湃电竞AG-750M的模组线包括:24Pin*1,(4Pin+4Pin) *1,(6 Pin+2 Pin)*4,SATA*8,大4Pin*4,大4Pin转接线*1;线材的数据比较丰富,线材的长度偏短,另外CPU供电线偏少。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

3. AG-750M电源拆解

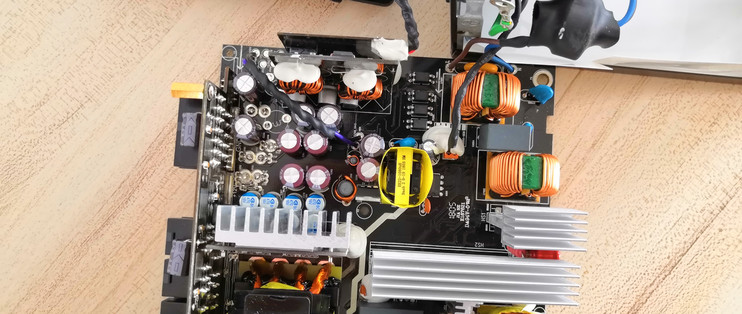

为了进一步认识艾湃电竞AG-750M电源,我对其进行了拆解,这款电源采用LLC谐振+同步整流+DC-DC方案,PCB看起比较整齐。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

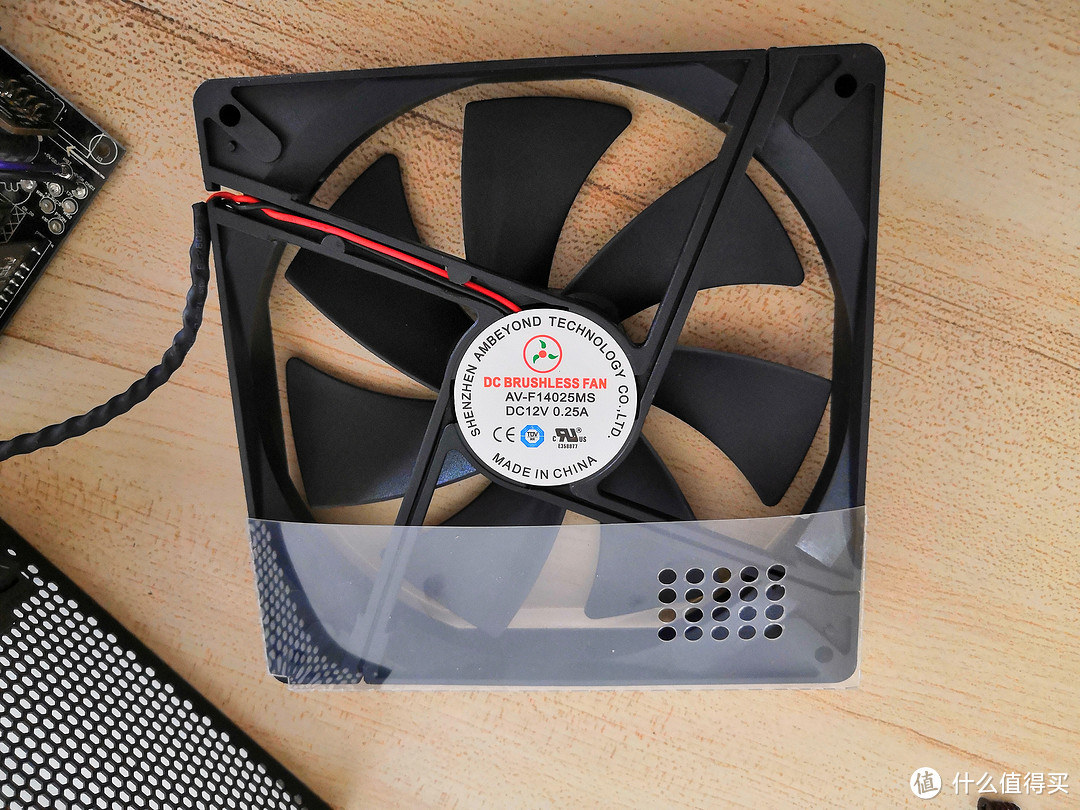

AG-750M电源采用是深圳致誉科技的350px风扇, 其型号为AV-F14025MS,12V/0.25A,风扇上有用于改变气流方向塑料片。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

一级EMI使用独立PCB设计, 包括2个Y型电容、1个X型电容,1个保险管,1个共模电感。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

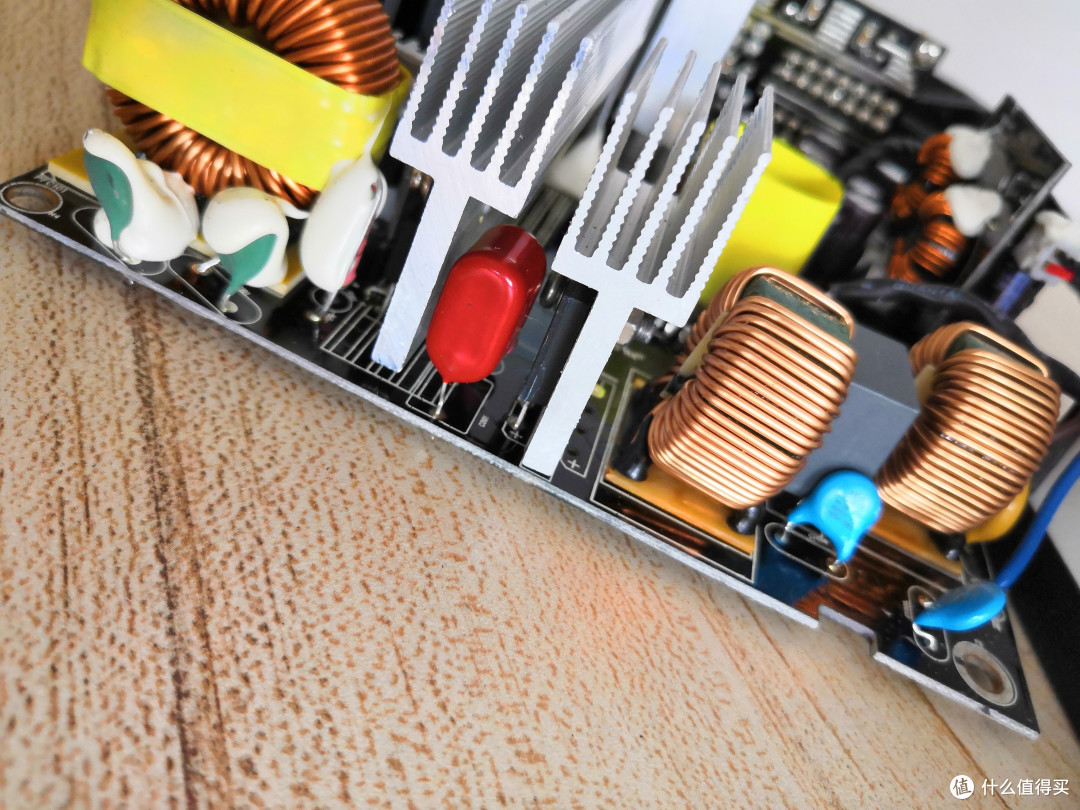

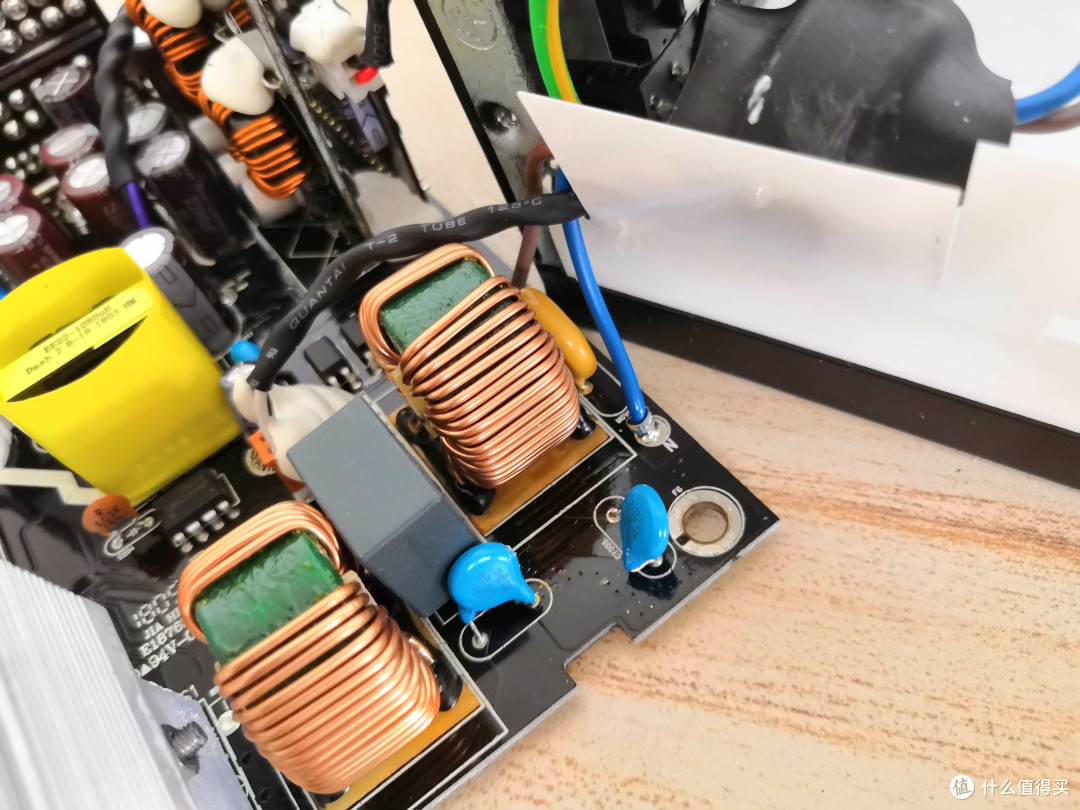

二级EMI固定在主PCB板上,包含两个共模电感、一对Y型电容,一个X型电容,一个MOV,部分线材与器件上使用热缩管绝缘。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

通过二级EMI之后,来到整流桥,AG-750M采用的是GBU1506,有散热片上帮助其散热。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

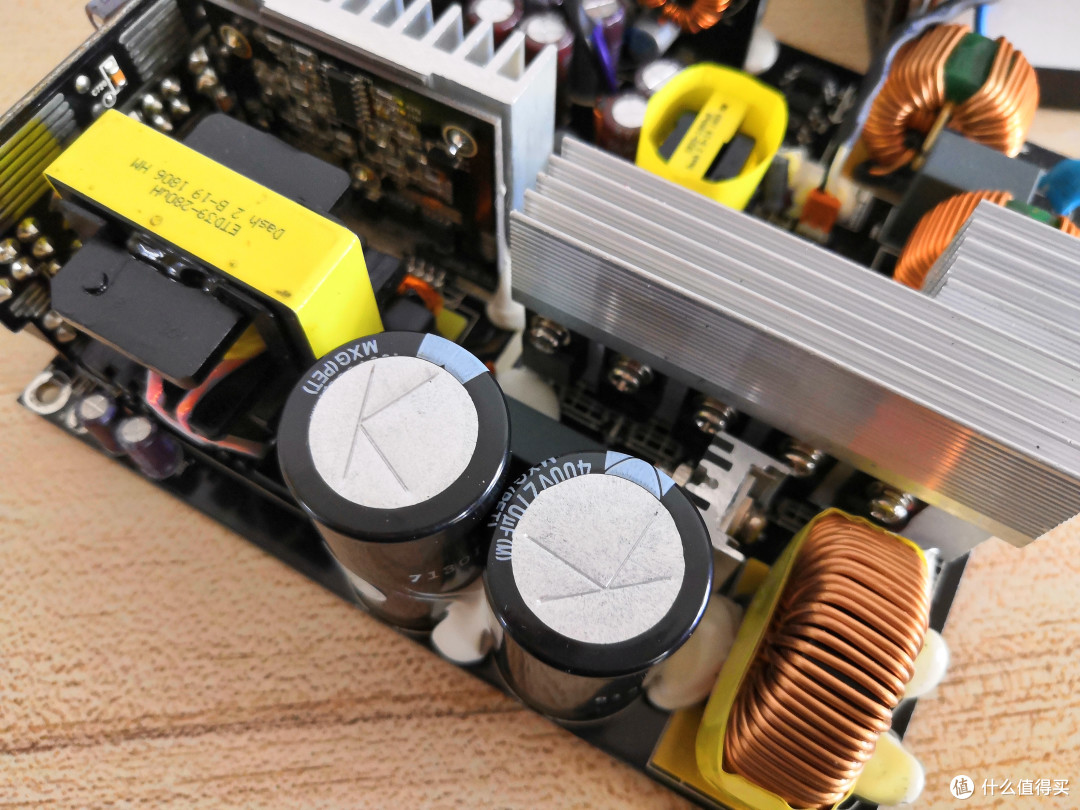

下面是PFC电路部分,包括Boost电感、主电容、PFC开关管等。其中主电容采用了两颗日系红宝石电源320uf与270uf并联,耐压值400V,105度,此外开关管用的是APEC的65SL1905D9(不太了解这个型号)。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

变压器电路,LLC主控在PCB板背面,为MPS的HR1001B,主变压器为双层变压器。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

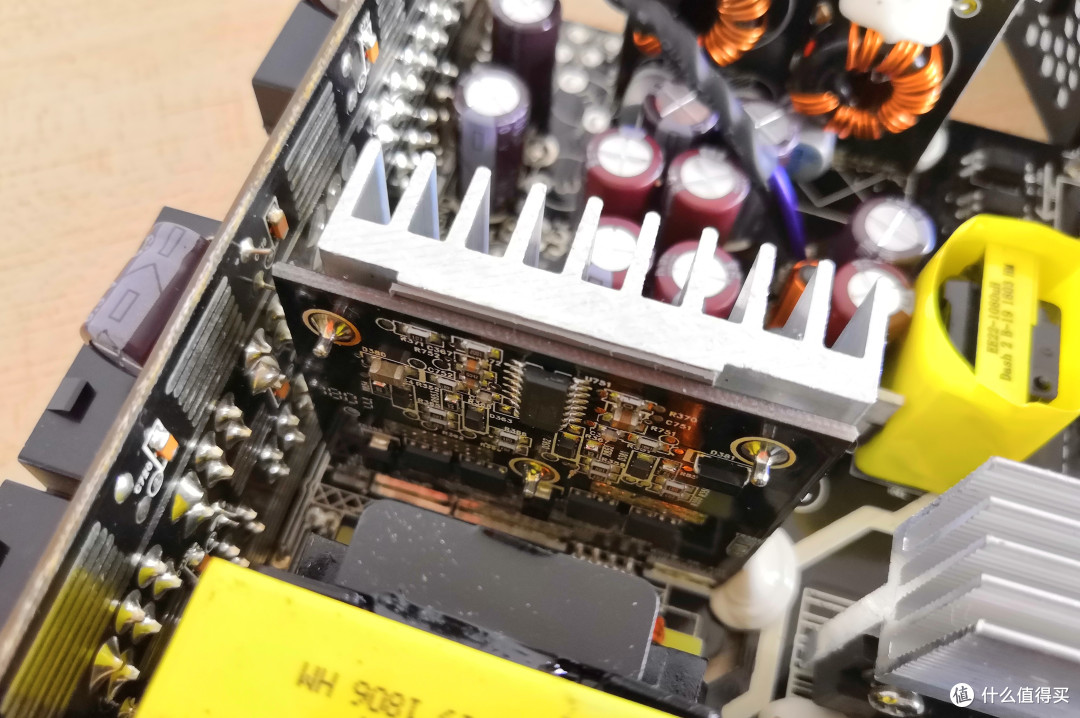

+12V的整流电路中整流管用的是万代的6590,并固定在散热片上。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

二次侧的使用的电容为国产的肇庆绿宝石电容,耐压值16V,温度105度。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

模组接口的板子焊接在主PCB上,输出线路使用焊锡连接,同时这貌似还有空焊的模组接口,这应该是为850W准备的模组输出。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

背面的PCB如下图,部分线路有加锡,整体看来焊工还行。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

4. AG-750M电源使用体验

这款AG-750M电源的线材手感较硬,毕竟怎么的也是模组电源,所以理线还是比较方便。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

本机的配置是R52600+RX570,关机时功耗1.8W,待机时功耗65.5W,AD64拷机时246.8W,拷机两个小时没有问题。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

电源的噪声控制还行,为了准确测试噪声,机械硬盘没有安装,测量时将CPU风扇强制按住噪声机放在电源位置,其中待机时40dB,拷机时46dB,环境本身37dB。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

对于转换效率80Plus官网有数据,可以看到金牌认证是115V输入下,对于220V输入时转换效率会更高。

拆解一款十年质保全模组750W电源——艾湃电竞AG-750M

当然保持时间,纹波等可以参考外网的测评,具体表现还行。

5. AG-750M电源总结

这款电源是超低价格来吸引了不少用户,同时电源本身也不不少可取之处,用料算不上够用级别,作为初出茅庐的艾湃电竞这份答卷还不错,当然还有提升空间。我建议预算偏少又想有个大一点电源的用户可以考虑,对于预算偏多的用户可以忽略这款电源。

优点:

1.价格便宜,399元的全模组、80PLUS金牌的电源确实很难找到,像海韵、振华之类750W全模组电源价格没个七八百肯定不行。

2.十年的质保,这是厂商的信心,但是说实话作为消费者是否有理由相信厂商可以存活十年,当年双敏、捷波、斯巴达克、DFI、升技等当年风生水起的厂商,如今都已经作古,那么艾湃电竞又能否经得起市场考验呢?这个问题只有时间才能给出答案。

缺点:

电源的标注方面不是特别规范,螺丝等细节方面也可以做的更好,CPU供电线太少, 750W的电源如果CPU供电做到8Pin加4Pin会更好一点。另外,就是日系电容使用的较少,如果二次侧等地方有一点日系电容就好了。
