你电脑上的6个洞是干嘛用的?电脑音频插孔详解

2019-08-15 19:30:00 32点赞 63收藏 5评论

买到了新的CPU,配了新的主板,渴望把接口都插插满,但每次看到背面音频接口那6个小洞洞,脑袋上或许会冒出一个问题,这么多接口到底是干啥用的咧?

你电脑上的6个洞是干嘛用的?电脑音频插孔详解

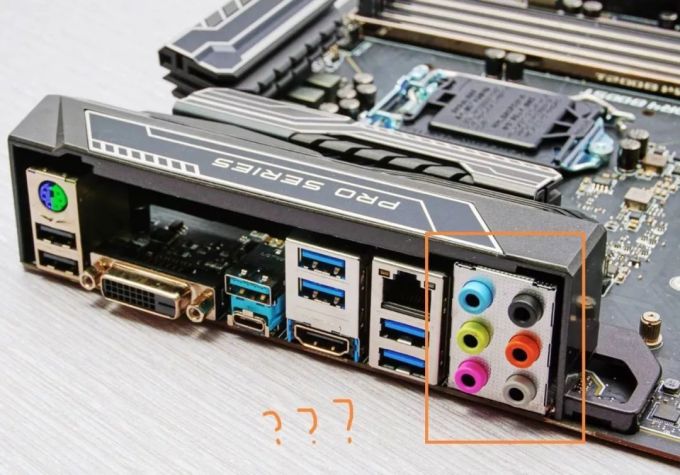

▌主板屁股上的“6个洞”


这是3.5mm音频接口,用途你一定知道,一个是拿来接耳机的,一个是拿来接麦克风的,但组组6个接口,其他几个接口是干什么用的呢?

一般来说,这几个接口的功能和颜色分配是固定的,这里我们需要看一下接口定义表:

你电脑上的6个洞是干嘛用的?电脑音频插孔详解

蓝色是音频输入口(线性输出),外部音频设备的Line Out线性输出接口可以用双头3.5mm接口插在这上面,用来接收高保真的音频信号、输入到电脑里。

草绿色是音频输出口,也就是我们拿来接耳机、音箱的接口(常用口之1);

粉色是麦克风专用口,一般的耳麦和麦克风都是用的这种接口(常用口之2);

底下这排是给四/六/八声道环绕喇叭用的,所以平时我们用不到,

橙色是中置/低频喇叭接口,在六声道和八声道下可以用;

黑色是后置环绕喇叭接口(也可以用蓝色);

灰色是侧边环绕喇叭接口,八声道下才用得上。

虽然定义是这样的,但并不意味着不能一口多用,这几年这些主板更新了很多东西,其中就包含了可以自定义接口功能,新主板上你可以随便插,声卡驱动会自己跳出来一个框框,你只要选择你插的是什么,就可以随意更改接口用途,非常方便,

你电脑上的6个洞是干嘛用的?电脑音频插孔详解



比如你要插两个3.5mm耳机或者音箱,就不用每次都手动拔了插、换接口,只要两个接口都定义成输出,平时在Windows右下角[选择播放设备]即可,提高了这六个接口的利用率。但需要注意的是,并非所有板子都支持这么干,不同厂商、型号、BIOS的板子支持都不同。

细心的小伙伴们可能还发现了,有的主板上用的并不是六个3.5mm接口,反而是一些更少见的接口,那我们再来看看那些不常见的接口吧。

▌更不常见的接口们

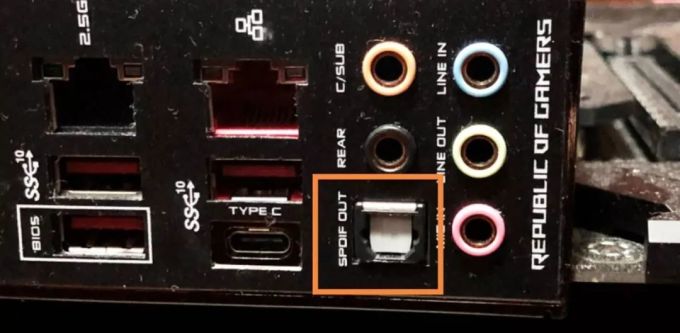

光纤接口在以前主板搞HiFi潮的时候冒出来许多,这几年已经是中高端板子上很常见的接口了,它长这个样子:

你电脑上的6个洞是干嘛用的?电脑音频插孔详解



接口是个方形的,辨识度比较高,插口两端有圆柱防呆设计,不会接反,不过老张自己用过感觉有个缺点,就是接口相比其他接口更松一点、容易掉;(不去动它倒是不会掉)

它用来无损输出数字信号到外部,方便音频发烧友们外接解码器、耳放用,组成PC-HiFi系统,大幅度提高电脑的听音体验,

你电脑上的6个洞是干嘛用的?电脑音频插孔详解

一些桌面多媒体2.0音箱也配备了光纤接口,如果正巧电脑有光纤口的话,直接用光纤比较好,音箱内置的解码功放方案虽然不是很出色,但也总比大多数板子的集成声卡好是吧~

另一个不太容易注意到的接口是数字同轴(Digital Coaxial)接口,它长的么和普通3.5mm接口一样,但是要长那么一点,

你电脑上的6个洞是干嘛用的?电脑音频插孔详解

像主板上这种样子的叫BNC接口,但市面上音频器材最常见的反而是RCA接口。那什么叫同轴接口呢?

一般的线材是几根不同的导线包在同一层塑胶皮里面,但剥开来看,里面是独立的几根线,

你电脑上的6个洞是干嘛用的?电脑音频插孔详解

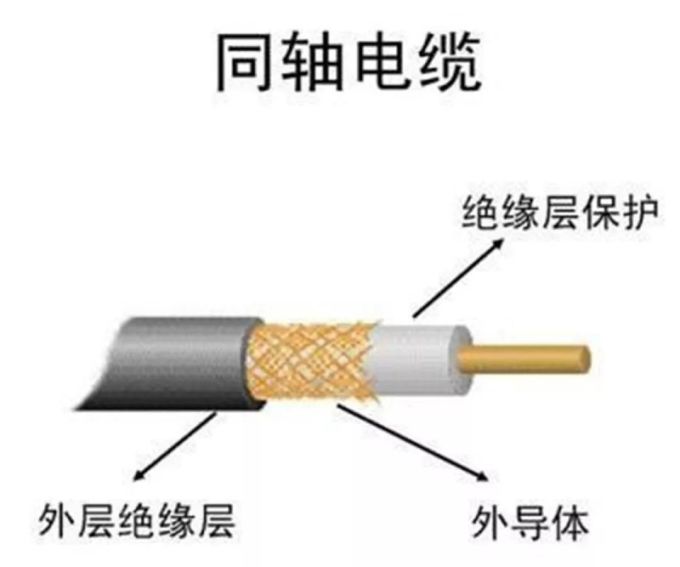

但我们来看同轴,它的导线、绝缘层、屏蔽层的横截面是同心圆,故名“同轴”,

你电脑上的6个洞是干嘛用的?电脑音频插孔详解



它的优势是阻抗恒定75Ω,传输带宽很大,时基误差也很小,因此很多超长距离传输都会用同轴接口,比如一些大公司的监控系统。

同轴输出质量和光纤接近,但光纤优势其实更明显,带宽巨大、不易受电磁干扰,所以这几年电脑上的同轴接口比较少见了。

另外,S/PDIF是索尼和飞利浦合作推出的一个数字音频输出标准,不会像模拟信号那样容易受到干扰影响音质。需要注意的是它是一种标准而没有专用的接口,光纤和同轴数字接口都属于S/PDIF。

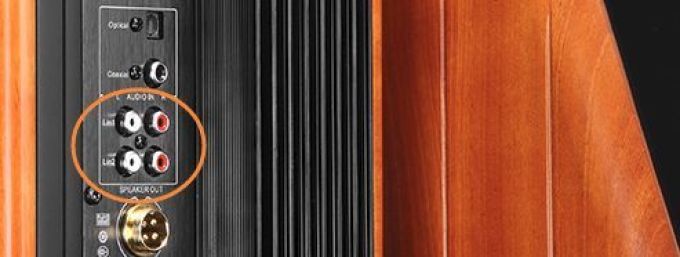

另外两个接口在主板上不多见,但是音箱上很常见,就是RCA和XLR口。

你电脑上的6个洞是干嘛用的?电脑音频插孔详解

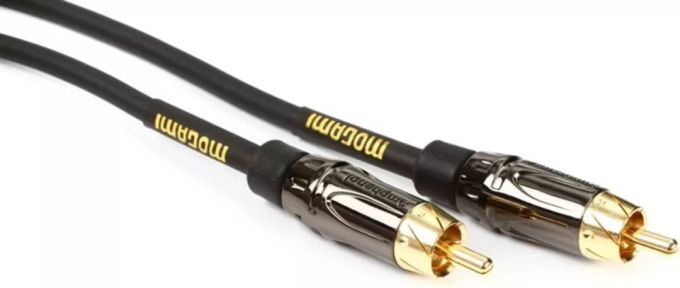

我们先看RCA莲花口,这是最常用的模拟接口,每根线负责一个声道,不共享地线。这种接口既可以传音频,也可以传视频(YCrBr/YPbPr)在八九十年代的老电视机上经常见到,也俗称“AV端子”。

你电脑上的6个洞是干嘛用的?电脑音频插孔详解

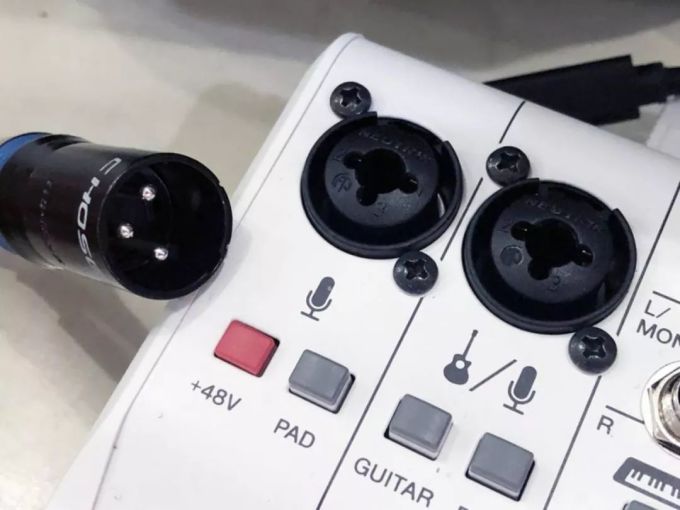

另一个XLR卡农口就专业一些了,它是平衡模拟音频(BalancedAnalog Audio),两根XLR可以传输相位相反的信号,通过反相来抵消电磁干扰,在专业声卡或者音频设备上比较多见。

你电脑上的6个洞是干嘛用的?电脑音频插孔详解



如果是单根的平衡线方案,一般有四根线芯,双声道独立地线设计,只看接口的话有点类似带麦克风的那种耳机的接口(四段),

你电脑上的6个洞是干嘛用的?电脑音频插孔详解

HiFi设备上可以看到另一种4.4mm接口,而3.5mm和6.35的平衡口只在专业调音台等设备上出现,民用往往是看不到的,另外平衡音频系统中还有真假平衡等概念,这方面我们以后再聊。
