拆解报告:mophie三合一无线充电板(布艺款)

2019-12-10 19:10:49 0点赞 3收藏 1评论


拆解报告:mophie三合一无线充电板(布艺款)

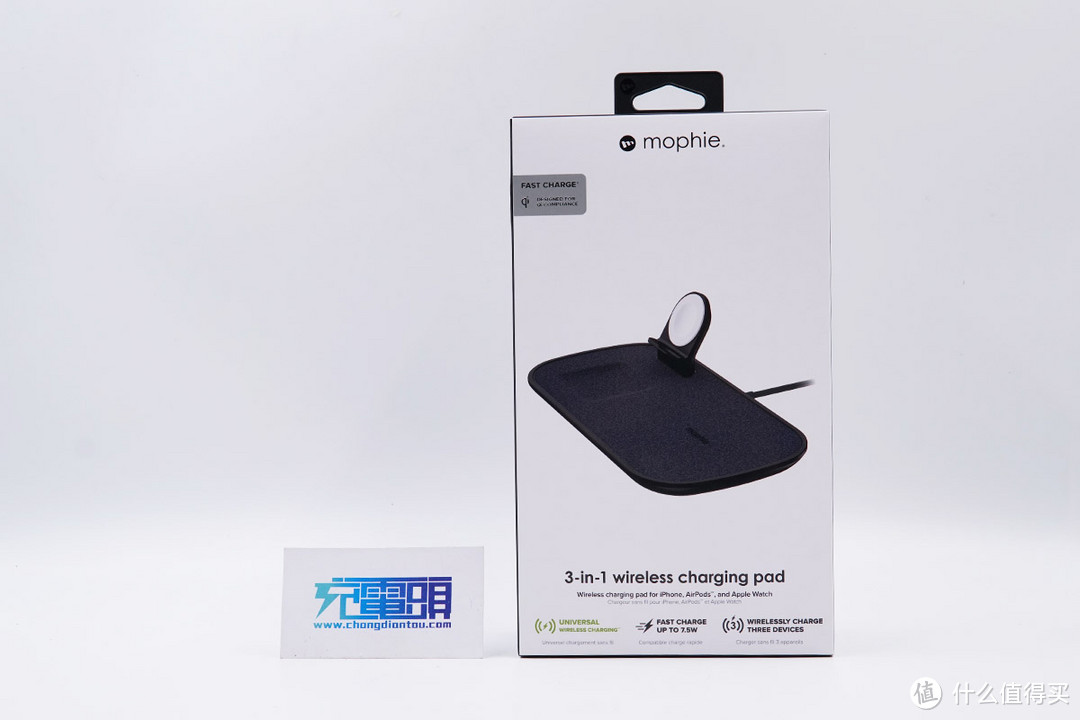

包装采用带挂孔的竖版包装设计,与玻璃面款的横版包装完全不同。包装正面印有产品实物图,下方为产品名称:3-in-1 wireless charging pad。底部为产品卖点:通用无线充电、7.5W无线快充、三设备同时充。


拆解报告:mophie三合一无线充电板(布艺款)


背面为产品规格,上方图片展示产品适用于iPhone、AirPods、Apple Watch等设备的无线充电。右下角有“Made for Apple Watch”的苹果MFi认证标志,表示产品通过了MFi认证,其中的Apple Watch组件为苹果原装。


拆解报告:mophie三合一无线充电板(布艺款)


右侧为产品兼容机型列表等信息。


拆解报告:mophie三合一无线充电板(布艺款)


底部为产品名称及条形码等信息。


拆解报告:mophie三合一无线充电板(布艺款)


移除外盒,露出黑色纸质内盒。


拆解报告:mophie三合一无线充电板(布艺款)


无线充本体及配件被分层摆放在内盒中。


拆解报告:mophie三合一无线充电板(布艺款)


下层摆放有说明书及电源适配器。


拆解报告:mophie三合一无线充电板(布艺款)


包装内容:三合一无线充电板、Apple Watch无线充电模块、电源适配器、说明书。


拆解报告:mophie三合一无线充电板(布艺款)


电源适配器为线材一体式的设计,插脚不可折叠。产品名:mophie电源适配器;型号:ADS-25FSG-19;输入:100-240V,50/60Hz,Max(最大)0.7A;输出:19V1.3A;制造商:深圳欧陆通电子股份有限公司。


拆解报告:mophie三合一无线充电板(布艺款)


线材采用的是圆形DC接口。


拆解报告:mophie三合一无线充电板(布艺款)


表面面板采用高端布艺材质,时尚简约。边缘防滑工艺,防止手机发生滑落。产品为Apple Watch、AirPods、iPhone设有专门的充电位置,可方便的将苹果全家桶设备集中一处进行无线充电。可为iPhone提供7.5W无线快充。

由此可以直观看出二者外观和材质均不相同。外观方面,布艺款采用圆角的长方形设计,而玻璃面款采用的是圆润的标准赛道外形设计;材质方面,布艺款的表面采用高端布艺材质,而玻璃面款表面为光滑的玻璃面板材质。


拆解报告:mophie三合一无线充电板(布艺款)


左上方位置同样为Apple Watch模块卡位,以卡扣形式结合,通过四个金属触点保持供电连接。


拆解报告:mophie三合一无线充电板(布艺款)

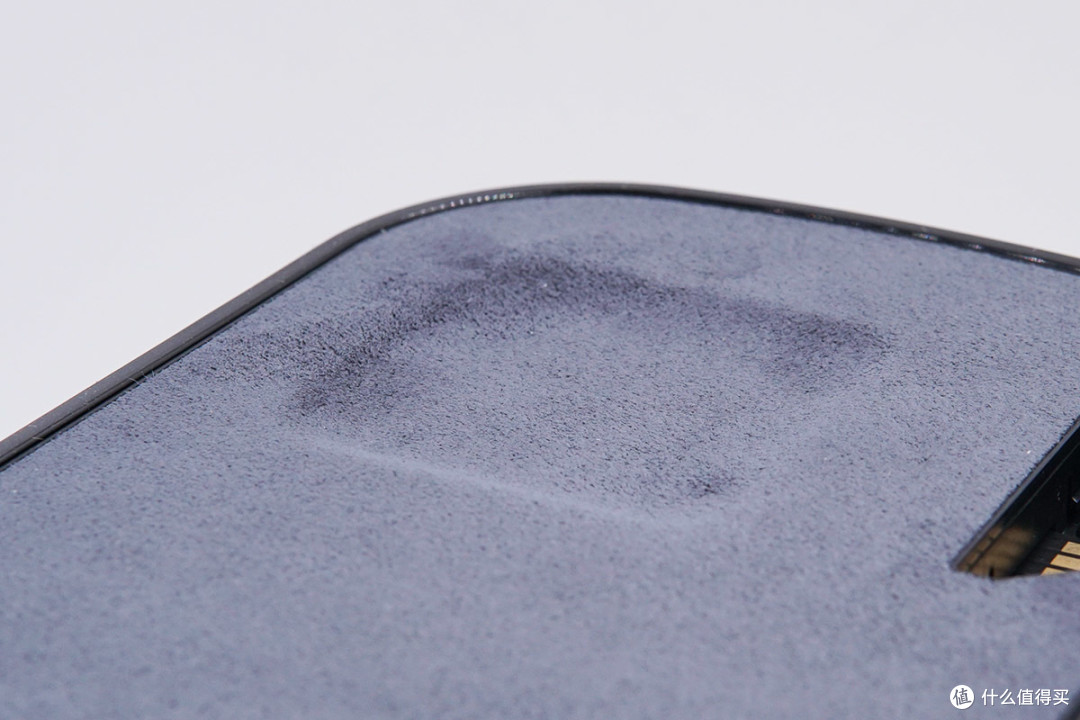

下方AirPods卡槽略微凹陷,耳机横竖都能放入其中进行无线充电。


拆解报告:mophie三合一无线充电板(布艺款)

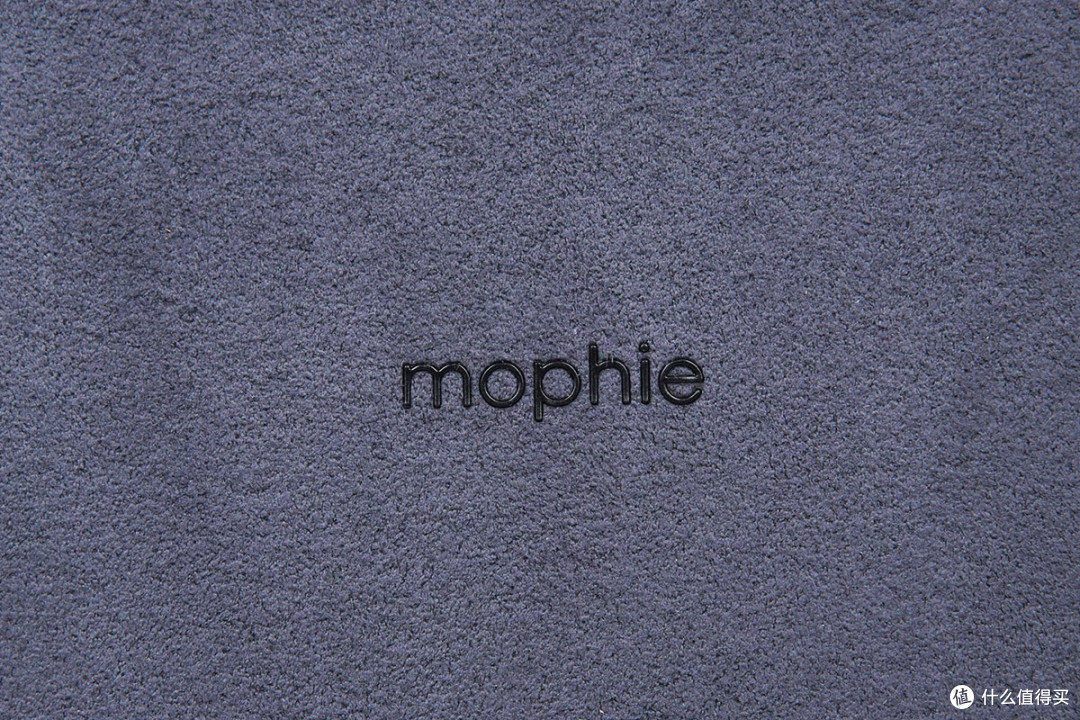

右边无线充电区域中心位置烫印有一个黑色的mophie品牌Logo,指示出iPhone手机进行无线充电所需要对准的大致位置。


拆解报告:mophie三合一无线充电板(布艺款)


背面为详细规格参数,以及各类认证标志。


拆解报告:mophie三合一无线充电板(布艺款)


名称:mophie 3-in-1 wireless charging pad无线充电器

型号:WRLS-MULTI-WATCH

输入:19V1.3A

输出(Qi无线充):8W+5W

输出(Watch磁吸无线充):5W


拆解报告:mophie三合一无线充电板(布艺款)


后方一侧中间位置为DC输入接口。


拆解报告:mophie三合一无线充电板(布艺款)


前方一侧有左右两枚LED指示灯,分别指示左右两个无线充区域的工作状态。


拆解报告:mophie三合一无线充电板(布艺款)


LED指示灯呈长条形状。


拆解报告:mophie三合一无线充电板(布艺款)


侧边位置隐藏分布有散热出风口。


拆解报告:mophie三合一无线充电板(布艺款)


背面四角稍微凸起并高于底部平面,采用硅胶材质,有效防滑。


拆解报告:mophie三合一无线充电板(布艺款)


接着,组装上Apple Watch磁力充电模块。模块一旦装上,无法分离。


拆解报告:mophie三合一无线充电板(布艺款)


模块的挡板靠右边位置有一个专为Apple Watch的Digital Crown表冠而设计的小凹陷,确保无论手表无论用哪个姿势充电,都能稳固摆放,细节好评。


拆解报告:mophie三合一无线充电板(布艺款)


Apple Watch磁力充电模块表面与水平面呈60°左右的夹角,便于查看信息。


拆解报告:mophie三合一无线充电板(布艺款)


没有多余的线缆牵绊,产品造型简约大方。


拆解报告:mophie三合一无线充电板(布艺款)


产品可为苹果无线充全家桶设备同时进行无线充电:iPhone、AirPods、Apple Watch。其中,左边槽位专为AirPods二代无线充电盒版本而设计。


拆解报告:mophie三合一无线充电板(布艺款)


相信不少小伙伴想知道它是否兼容最新的AirPods Pro。尽管AirPods Pro的体型要稍大于前代,会“溢出”槽位,无法完美匹配凹槽。但实测它也是支持AirPods Pro无线充电的,即使戴上保护套也可正常充电。


拆解报告:mophie三合一无线充电板(布艺款)

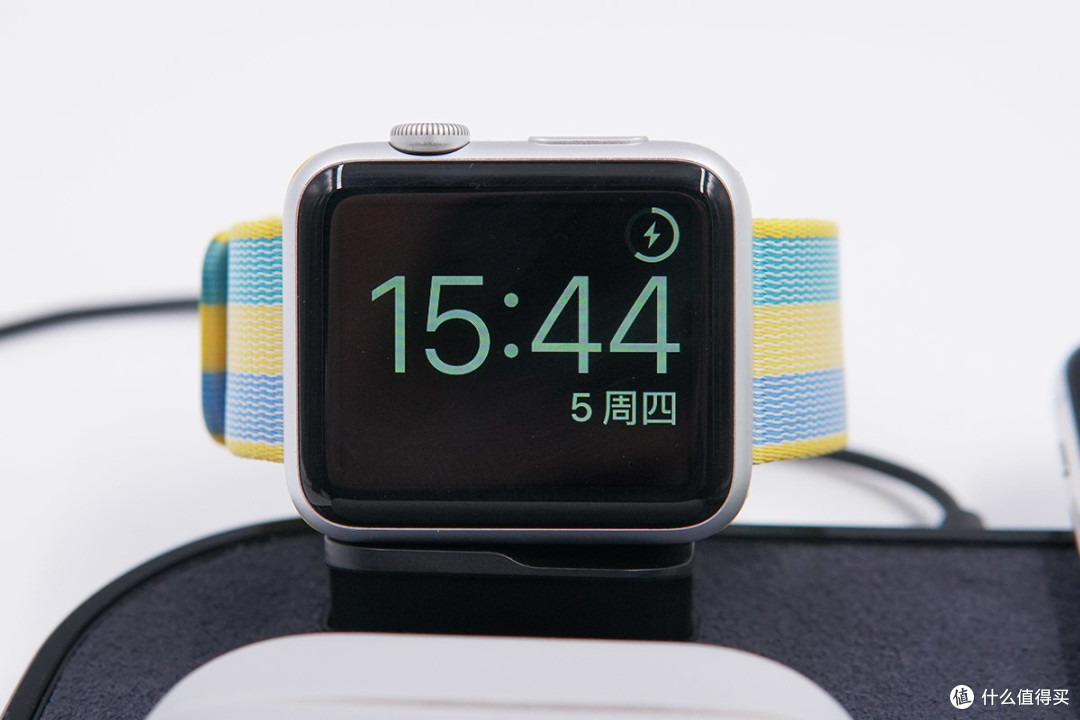

内置的磁力充电模块可为Apple Watch充电,支持苹果手表的Nightstand床头钟模式。通过将Apple Watch保持在合适的观看角度,可以在充电期间使用闹钟功能。

二、mophie 3-in-1 wireless charging pad拆解


拆解报告:mophie三合一无线充电板(布艺款)


首先拆解Apple Watch无线充电模组。


拆解报告:mophie三合一无线充电板(布艺款)


Apple Watch模组底部插头上有4根镀金顶针。


拆解报告:mophie三合一无线充电板(布艺款)


拧开固定顶针的螺丝,内部焊接红黑两条电源线。


拆解报告:mophie三合一无线充电板(布艺款)


电源线焊接到Apple Watch无线充电模块上。


拆解报告:mophie三合一无线充电板(布艺款)

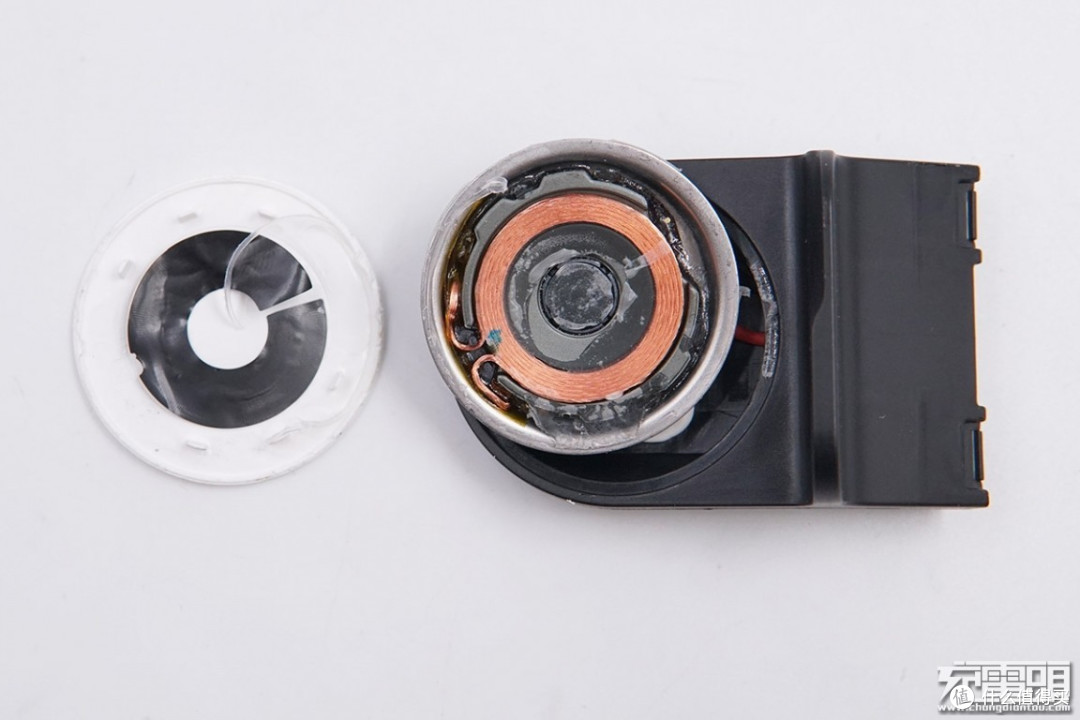

模块内部胶封,原装苹果手表充电器。


拆解报告:mophie三合一无线充电板(布艺款)


下面来拆解无线充电板底座,撬开上盖,露出内部元器件。


拆解报告:mophie三合一无线充电板(布艺款)


左右各有一枚无线充电线圈,分别对应AirPods和iPhone的无线充电。


拆解报告:mophie三合一无线充电板(布艺款)


中间贴有一块长方形胶条,起到支撑正面面板的作用。


拆解报告:mophie三合一无线充电板(布艺款)


右边线圈及隔磁片粘附固定在了一大块电路板上。


拆解报告:mophie三合一无线充电板(布艺款)


左边线圈则是固定在了后壳上。两块无线充线圈中心均有NTC热敏电阻探头检测温度。


拆解报告:mophie三合一无线充电板(布艺款)


Apple Watch模块充电触点。


拆解报告:mophie三合一无线充电板(布艺款)


DC输入插座采用小板焊线连接。


拆解报告:mophie三合一无线充电板(布艺款)


DC输入插座特写。


拆解报告:mophie三合一无线充电板(布艺款)


DC输入插座小板与主电路板通过导线连接,焊点饱满。


拆解报告:mophie三合一无线充电板(布艺款)


电路板另一面有三个降压电感,两路无线充电主控,通过拆解可以看出,AirPods无线充电模组部分也是采用定频调压模式充电的。接下来我们将按照Apple Watch无线充电模组、iPhone手机无线充电模组、AirPods无线充电模组的顺序,依次对PCBA各部分进行详细剖析和介绍。



MPS MP2315 同步整流降压转换器,输出5V为Apple Watch无线充电模块供电。


MPS MP2315 详细资料。


拆解报告:mophie三合一无线充电板(布艺款)


3R3降压电感,将输入电压降压输出。


拆解报告:mophie三合一无线充电板(布艺款)


威兆半导体MOS管 VS3640DS,用于输入保护。




详细资料。


拆解报告:mophie三合一无线充电板(布艺款)


接着是iPhone手机无线充电部分。

易冲半导体EC8014A是一款高效,符合Qi标准的高集成SoC无线充电发送器IC,功率高达15W,搭载定频调压电源模式。SoC片上系统集成了功率控制器、微控制器、稳压器、异物检测(FOD)、全桥驱动器以及片上电压和电流解调。EC8014A集成了一个全桥驱动器。提供过流和过温的内部保护功能。




详细资料。


拆解报告:mophie三合一无线充电板(布艺款)


两路无线充电均采用威兆半导体 VS3622DP2 双NMOS作为无线充电功率管,两路布局完全一致,每路两颗。VS3622DP2采用逻辑电压驱动,更好适配无线充电主控。内置双MOS,两颗即可组成完整全桥。


详细资料。


拆解报告:mophie三合一无线充电板(布艺款)


丝印AWCK,MPS MP2229同步整流降压IC,调节输出电压进行苹果定频调压充电。


MPS MP2229 详细资料。


拆解报告:mophie三合一无线充电板(布艺款)


3R3降压电感,用于支持定频调压。


拆解报告:mophie三合一无线充电板(布艺款)


无线充电谐振电容,5颗并联。


拆解报告:mophie三合一无线充电板(布艺款)

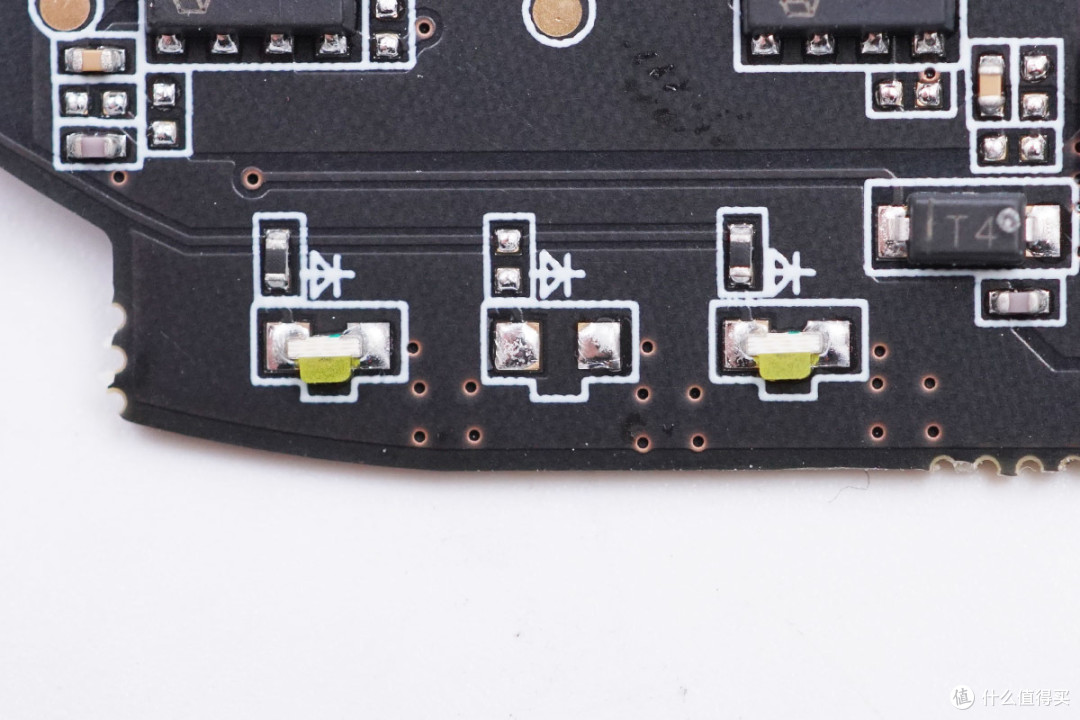

无线充电指示灯,3颗并联,焊接了2颗。


拆解报告:mophie三合一无线充电板(布艺款)


易冲半导体EC8010是一款高效、符合Qi标准的磁感应无线电力发射器IC,适用于高达5W的应用。片上系统集成了功率控制器、微控制器、稳压器、异物检测(FOD)、全桥驱动器和片上电压和电流解调,EC8010集成了一个全桥驱动器,内置过流和过温保护。

特征方面,EC8010采用无铅小尺寸QFN 6mmx6mm,48引脚封装,具有最低BOM成本的单线圈和多线圈,拥有单线圈的最小外部元件,最大输出功率5W,具备低功耗模式,支持过流保护、过温保护。详细规格参数方面,EC8010支持Qi-BPP,最大输出功率5W,采用变频电路架构,充电高度3-8mm,线圈类型A11a,具备过流/过压保护、异物检测,通过了CE/FCC/Qi-BPP认证。


拆解报告:mophie三合一无线充电板(布艺款)


MPS MP2315 同步整流降压转换器,以及3R3降压电感。


拆解报告:mophie三合一无线充电板(布艺款)


另外一组威兆VS3622DP2 MOS管。


拆解报告:mophie三合一无线充电板(布艺款)


谐振电容,4颗并联。


拆解报告:mophie三合一无线充电板(布艺款)


另外一侧的指示灯。


拆解报告:mophie三合一无线充电板(布艺款)


拆解全家福。

三、充电头网拆解总结

mophie三合一无线充电板(布艺款)这款产品除了外形以及材质区别以外,通过拆解发现其内部布局以及用料与此前的玻璃面款完全一致。其外观设计简洁大气,布面面板为消费者提供了不一样的材质选择和使用体验。

产品依然内置独立的双路无线充电,可同时为手机和AirPods无线充电,内置专用无线充电模块可为Apple Watch充电,间接达到AirPower那种给苹果全家桶同时充电的效果。

仍然采用易冲高集成SOC无线充电方案,集成度高,BOM成本低,便于快速开发和生产;定频调压架构则使得稳定性和效率均有保障,内部设计和结构合理,彰显大厂风范。
