USB 电流电压 测试仪 开箱晒物

购买理由

作为社团的电脑技术员的，因为任务需要，会用到一些电压不稳定的usb设备，所以特意买了一个USB电压测试仪，一方面保护电脑，另一方面比较专业的样子。我没有选择炬为，东震和睿登等高端USB测试产品，而是买了个廉价的寨厂产品。

外观展示

收到的包裹，简单的透明自封袋包装。购买的是透明外壳款，虽然透明款比普通款贵五毛，但是透明外壳的，能看到里面的电子元件，看起来好科技感。

取出USB电压测试仪。高端的usb测试仪可以同时显示usb设备的电压，电流，温度和内阻等参数。这款只能频闪方式显示电压和电流。

因为不是什么高端产品只有一个数显屏。所以精度上只能简单显示一个四位数字，或小数点后两位或三位。

侧面能看到数显屏的型号，3461AS-1。

头部是银色的标准USB公头。店主有附带的透明USB盖子，我嫌弃鸡肋和增加预算，所以没有购买。

尾部是一个标准USB母座，用于插入USB设备。

仪器结构很简单，就是一块PCB和一个数显屏。

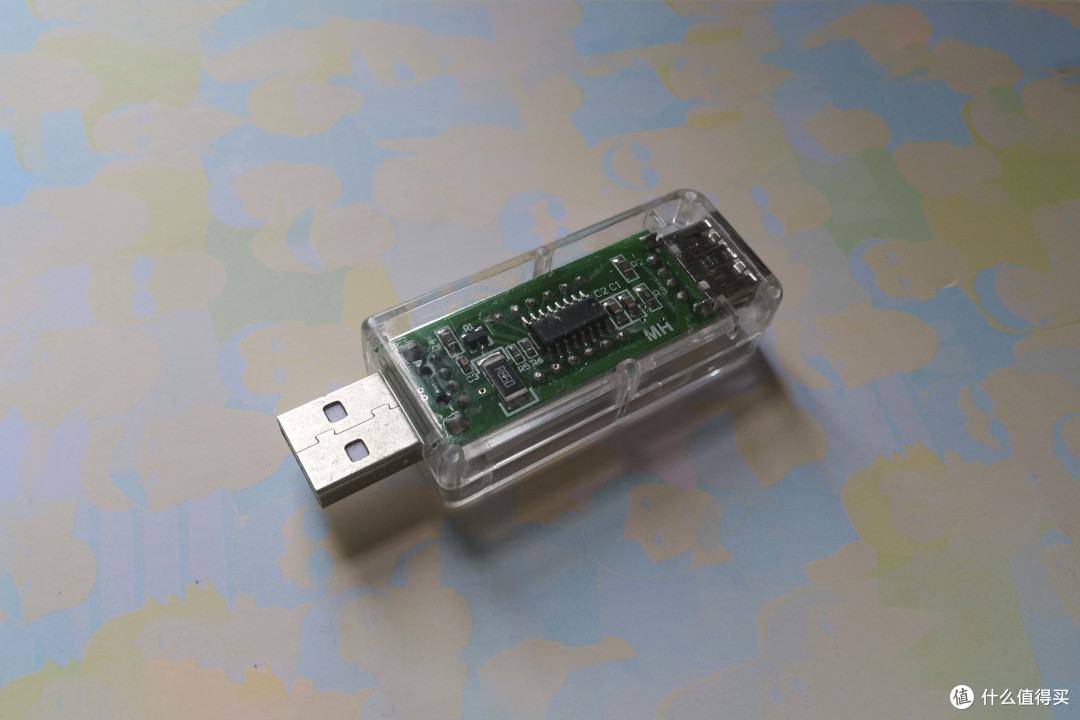

因为是透明的外壳，所以可以看到PCB上面的元件。

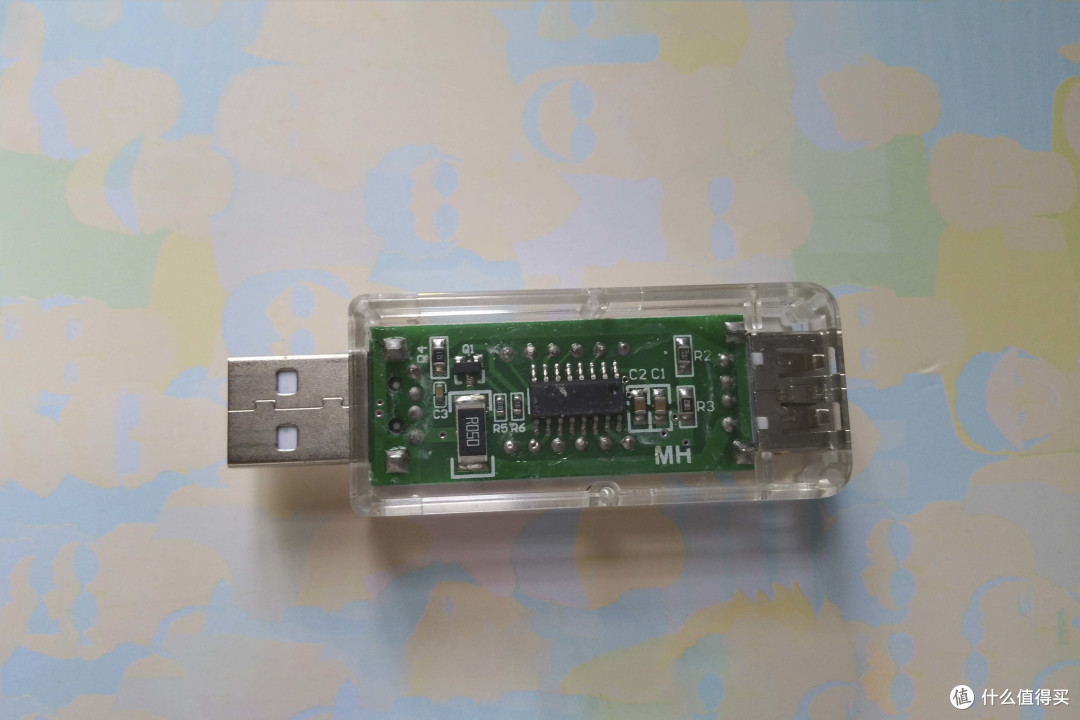

PCB上的元件主要有IC芯片，自恢复保险丝，电阻和电容等等。

主控芯片是16脚的25芯片，上面的字已经没有了，所以看不清型号。

标准USB公头旁边是一个贴片LED指示灯，一个电压转换IC和一个自恢复保险丝。芯片大多工作电压是3.3V，这个电压转换IC的功能应该就是将5V的输入电压变成3.3V。而电阻的作用则是电流整形，自恢复保险丝则是防止电流过大，保护测试仪的。

后部则是两个电阻和两个电容，作用应该是测试电流和电压的。

使用感受

首先当然是测试USB测试仪的工作是否正常。插上电脑，USB测试仪就会自动显示电压和电流。

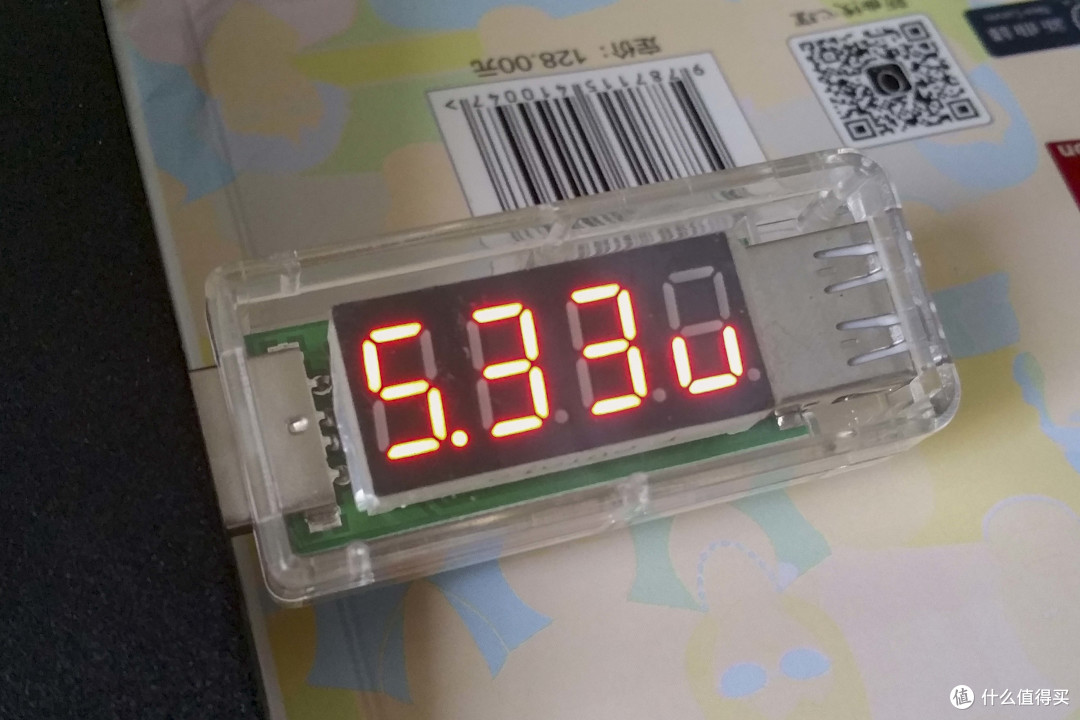

电流和电压是以3秒频闪的方式显示的，也就是三秒显示电压，三秒显示电流，如此不断循环。空载的时候，电脑的usb口电压是5.33V，电流是0A。

在USB测试仪的尾部插上usb数据线，再连接键线分离的USB机械键盘进行测试。

插上机械键盘之后，USB测试仪显示的电压是4.93V。电压有点偏低，应该是这款测试仪会消耗掉部分的电压。

3秒之后显示电流，上面显示的数据是0.41A。电流的数据也是小的，应该是0.5A才对，看来这款设备的内阻高，误差挺大的。

总结

总的来说，这款USB测试仪功能简单，价格便宜。作为简单的USB测试仪器，这款设备是满足我的需求的。缺点是USB测试仪只能够检测电压和电流两个参数，没有更细致的参数显示。内阻较大，只能简单测试和判断设备是否工作正常。
