拆解报告：CukTech酷科Lighter 65W超薄氮化镓充电器AC65B

前言

最近小米生态链企业酷科以自营品牌CukTech酷科进军快充市场，针对目前氮化镓快充形态问题，推出了一款名为 Lighter 65W的氮化镓超薄快充，厚度仅为 14.5mm，放入背包基本不会鼓起，功率密度高达1.41W/cm³，是一款超高密度超薄大功率便携快充。

酷科氮化镓超薄充电器日常定价为149元，618开启新品预售活动，6月14日0点至6月19日零点，仅需99元即可到手，力度十分大。本期就为大家带来充电器的拆解，带心仪的小伙伴详细了解这款产品的用料做工。

酷科65W超薄氮化镓充电器开箱

包装盒抽屉式设计，端部设有提手方便取出充电器，设计十分贴心。盒子正面印有CukTech 超薄充电器65W产品名称以及外观图，右下角还有GaN3标识，表明这还是一款氮化镓充电器。

背面印有产品参数以及商家信息，贴纸上可以了解到生产厂、生产日期等信息。

产品参数特写。

侧面印有CukTech品牌logo。

包装内含充电器和使用说明书。

酷科氮化镓超薄充电器机身十分扁平，有点类似打火机的薄型的形态。壳体采用全白色阻燃材质制作，表面分为两段工艺，一边平整一边斜条纹凸起增加细节与改善手感。

机身正面印有CukTech品牌和Lighter 65W字样。

靠近输出端区域斜条纹凸起设计。

另一面印有Light up your life标语以及充电器参数。

充电器参数特写

品名：超薄 GaN 充电器 65W

型号：AC65B

输入1：100-130V~50/60Hz 1.5A

输出1：5V3A、9V3A、12V3A、15V3A、20V2.25A（45W Max）

输入2：200-240V~50/60Hz 1.2A

输出2：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）

生产厂：潜润电子科技（苏州）有限公司

制造商：南京酷科电子科技有限公司

产品已通过 3C 认证。

充电器配备可折叠国标插脚，配合扁平机身，携带十分方便。

输出端配备单USB-C接口，红色胶芯很醒目。

测得充电器机身长度为71.58mm。

宽度为43.93mm，通过三维算得充电器体积约为45.97cm³，功率密度为1.41W/cm³。

厚度为14.62mm。

和苹果61W充电器对比，体积优势巨大。

拿在手上的直观感受，小巧扁平。

净重约为77g。

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。

并且还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。

使用这款充电器给苹果iPhone 13 Pro Max充电，通过ChargerLAB POWER-Z KM002C测得充电功率为8.93V 2.94A 26.24W。

拿来充苹果MacBook，测得充电功率也有63.4W。

酷科65W超薄氮化镓充电器拆解

在了解了酷科65W超薄氮化镓充电器的外观、性能之后，下面继续对其进行拆解，一起来看看用料做工如何。

将输出端外壳拆开，超声波焊接封装，PCBA模块两侧填充白胶加固。

将PCBA模块取出。

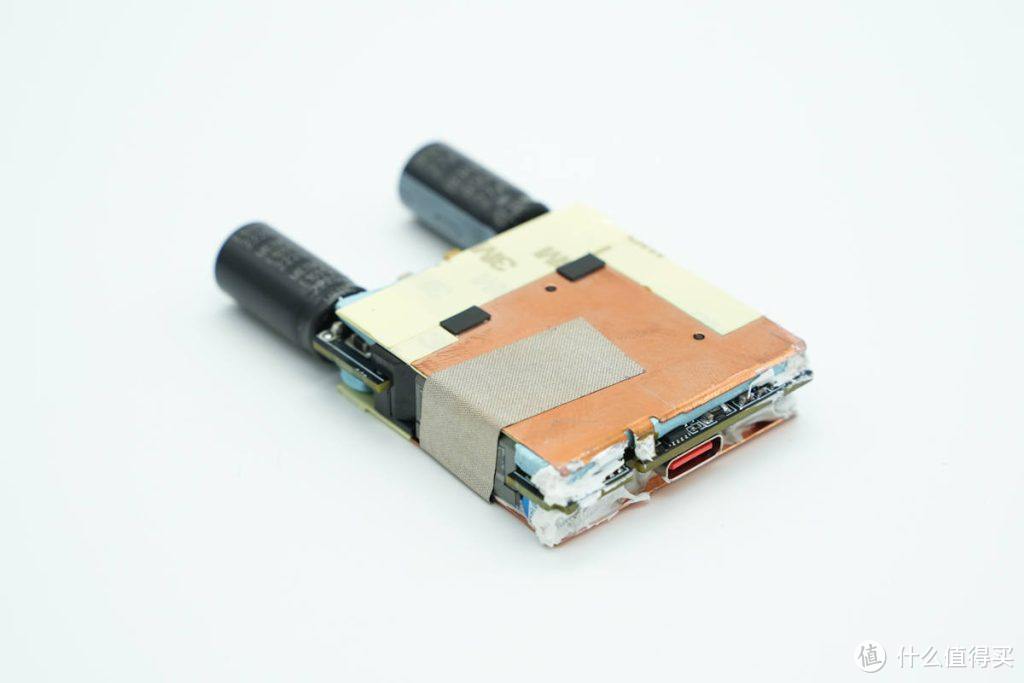

模块正背面均覆盖铜片帮助散热，为了降低整体厚度，两颗高压滤波电解电容放置在折叠插脚两侧的空间内部。

两块散热片边缘以及内侧粘贴绝缘胶带，散热片焊接固定在PCB上，两片散热片之间还贴有导电布进行连接。

PCBA模块和插脚通过PCB与簧片压接接触通电，两个端子镀金处理。

测得模块长度为44.38mm。

算上电容长度为65.32mm。

宽度为39.5mm。

厚度为10.79mm。

散热片下方设有两片塑料壳对平面变压器用于初次级电路绝缘，其中一块散热片还裸露并涂有导热胶，空隙填充有蓝色导热垫帮助发热器件导热，整个模块的散热设计十分讲究。

模块正面一览，这一面设有贴片保险丝、输入输出滤波电容、滤波电感、光耦等器件，两端电容全部横置。

另一面设有整流桥、开关电源初次级控制器、MOS管、协议芯片等。

平面变压器直接制作在PCB上，成本更高，体现了酷科强大的设计能力，并获得了工艺更简化，散热效果也更好的优势。

我们惊奇的发现整个电源将平面变压器和主板揉合在一起，在一块多层PCB上完成了所有的电路设计。虽然多层板的成本相对以往的设计会更高一些，但是相比其他厂家的做法更为的简洁，制造组装也相对简单，可靠性得到大幅度提升，与此同时，对于厂家的电源综合设计和制造能力也提出了更高的要求，这种类似模块电源设计思路体现了酷科电子深厚的设计功力和突破传统的创新能力。

通过观察发现，酷科65W超薄氮化镓充电器采用经典高频QR电源方案设计，协议芯片通过光耦反馈控制输出电压。下面我们从输入端开始详细了解各器件信息。

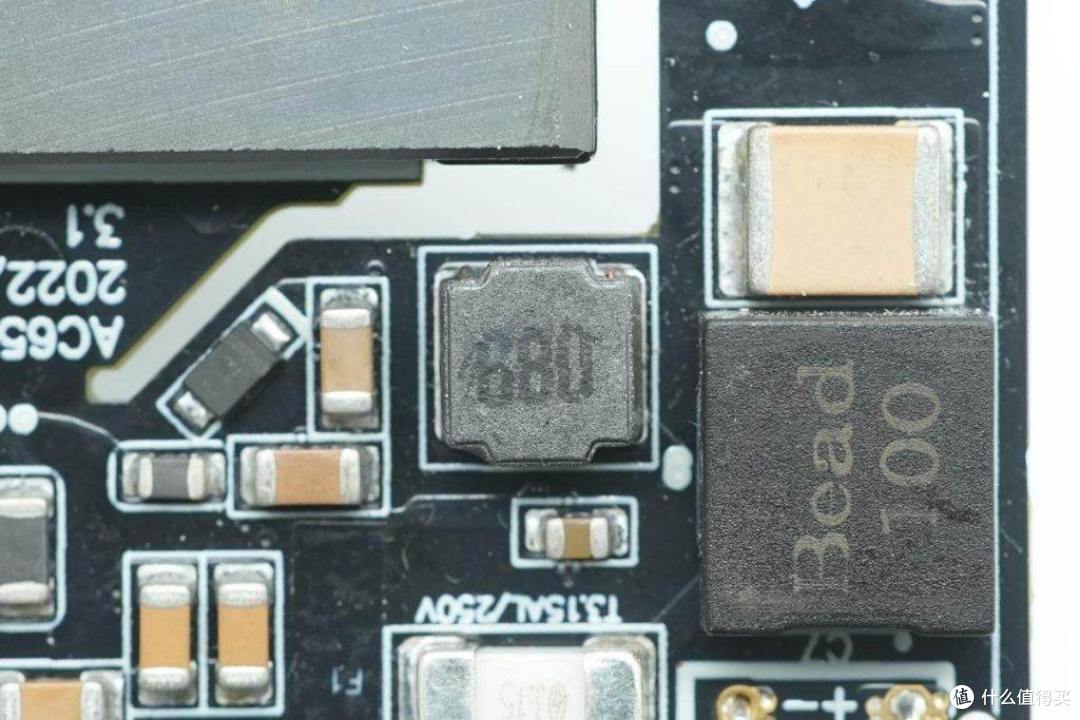

接通电源电流首先经过贴片保险丝，过流即熔断保护后级电路。保险丝来自贝特电子，额定电流3.15A。

接着经过贴片共模电感滤除EMI干扰。

旁边还有一颗2220封装的高压MLCC滤波。

一颗工字滤波电感。

经过EMI电路过滤后，由扬杰RYBSM6010H整流桥将交流电转换为脉动直流电。

接着经过高压滤波电解电容滤波成直流电，两颗电解电容均来自BERYL绿宝石，规格都是400V 27μF。

另一颗绿宝石电解电容特写，共计54μF容量。

直流电进入变压器初级侧，由PWM控制器控制初级功率管进行开关，通过平面变压器转换成低压交流电输出。

开关电源PWM控制器采用必易微KP2202，内置高压启动功能，并集成了AC输入掉电检测与X电容放电功能；芯片拥有±1%恒压精度；超低启动/工作电流，待机功耗小于30mW；支持谷底锁定模式。

KP2202最高工作频率分500kHz、300kHz、140kHz三档可调；通过峰值电流抖动实现抖频功能；VDD供电范围10-112V；芯片集成完善全面的保护功能，内置驱动器可驱动CoolMos和GaN开关管。

充电头网拆解了解到，采用必易微KP2202系列控制器的还有傲基65W 2C1A超级硅充电器、马拉松65W 2C1A氮化镓充电器等产品。

氮化镓功率芯片来自纳微半导体，型号NV6134A，该芯片内置驱动器以及高精度无损耗电流采样电路，260mΩ导通电阻，耐压650V，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

纳微NV6134A详细资料。

充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被iQOO 120W氮化镓闪充、摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充等知名品牌的数十款产品采用。

平面变压器由PCB板制成，磁芯侧面贴有标签，印有TEC26004和QR字样。

磁芯内塞有蓝色导热垫。

平面变压器敲碎一览。

EL 1018光耦，用于输出电压调节及反馈，通过协议芯片改变光耦内部发光二极管的发光强度，改变光耦内部光电三极管的导通程度，实现隔离通信。

四颗贴片Y电容特写，来自禾伸堂。两串两并提高安全等级。

平面变压器输出的交流电进行同步整流转换为脉动直流电。

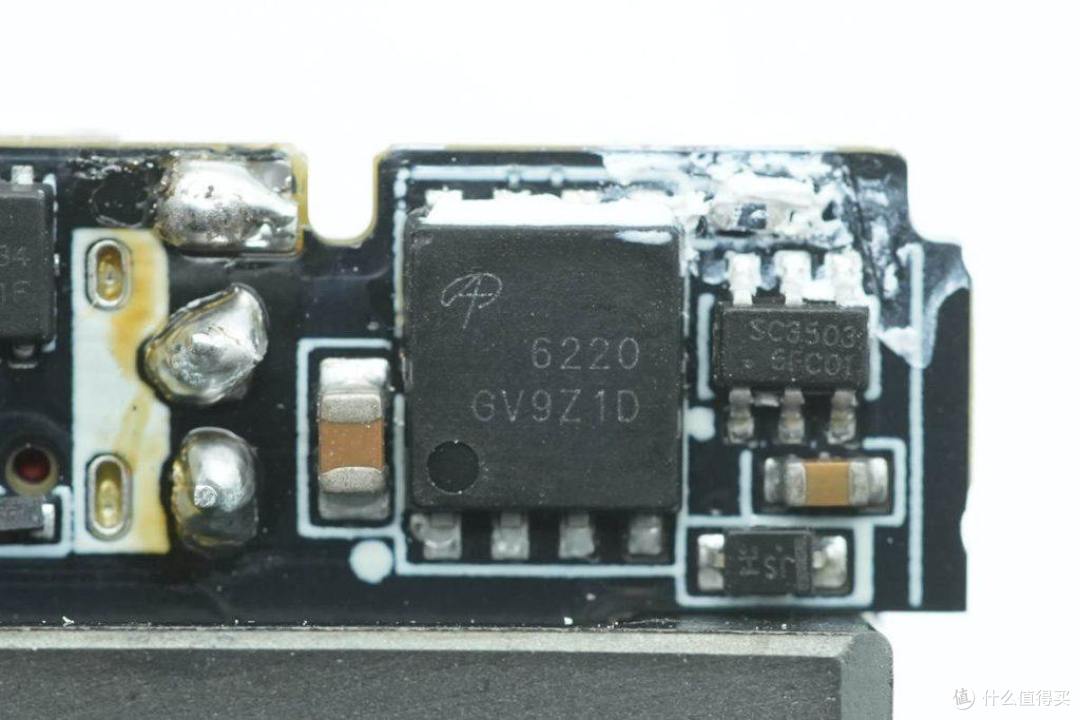

同步整流控制器采用南芯半导体SC3503，这是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。采用SOT23封装，适用于宽范围反激适配器应用。

南芯SC3503资料信息。

充电头网拆解了解到，该芯片已经被绿联65W智充魔盒2C2A氮化镓快充插座、TEGIC迷你30W氮化镓快充、绿联迷你30W氮化镓快充、征拓65W 2C1A氮化镓充电器、威源新能30W 1A1C氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充等产品采用。

同步整流管来自AOS万代，型号为AON6220，NMOS，耐压100V，导阻5.1mΩ，采用DFN5*6封装。

同步整流输出脉动直流电经过固态电容滤波成直流电，两颗固态电容也是来自绿宝石，规格都是25V 270μF。

另一颗绿宝石固态电容特写。

USB PD协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。

WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

输出VBUS开关管来自AOS万代，型号AON7534，NMOS，耐压30V，导阻4.1mΩ，采用DFN3*3封装。

USB-C母座特写，过孔焊接。

母座金属壳上有KRCONN字样，表明母座由精睿科技提供。

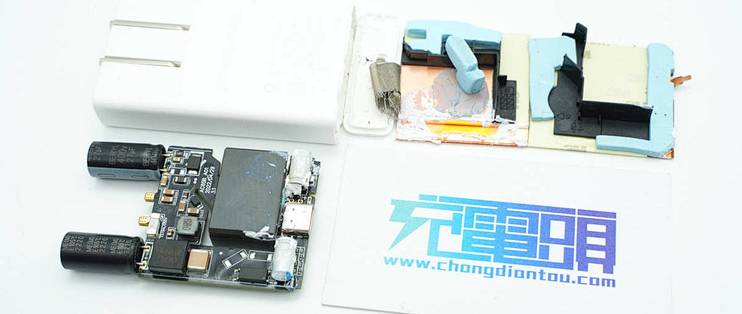

全部拆解完毕，来张全家福。

充电头网拆解总结

CukTech酷科Lighter 65W超薄充电器不仅基于氮化镓黑科技设计，而且做得和饼干般小巧扁平，加上配备可折叠插脚，十分适合经常商务出行人士使用。充电器支持QC2.0/3.0、AFC、FCP、PD3.0快充协议，具备5-20V齐全电压档位，满足笔记本电脑充电需求，对移动电源充电也是非常合适的。

充电头网通过拆解了解到，充电器采用了必易微KP2202SSG和南芯SC3503初次级控制器组合的高频QR电源方案，氮化镓器件采用纳微NV6134A，伟诠协议芯片通过光耦反馈控制输出电压。充电器内部采用了知名品牌绿宝石的电解电容和固态电容进行输入输出滤波，用料均来自知名大厂，扎实可靠。

产品在散热方面的设计也很用心，采用纯铜散热片搭配导热垫进行散热，两块散热片贴有绝缘胶带和导电布保证安全，对应平面变压器磁芯区域涂有导热胶，进一步提升散热效果。平面变压器周边有塑料壳固定绝缘保护，细节到位。
