264块5毛攒了个上翻工具墙

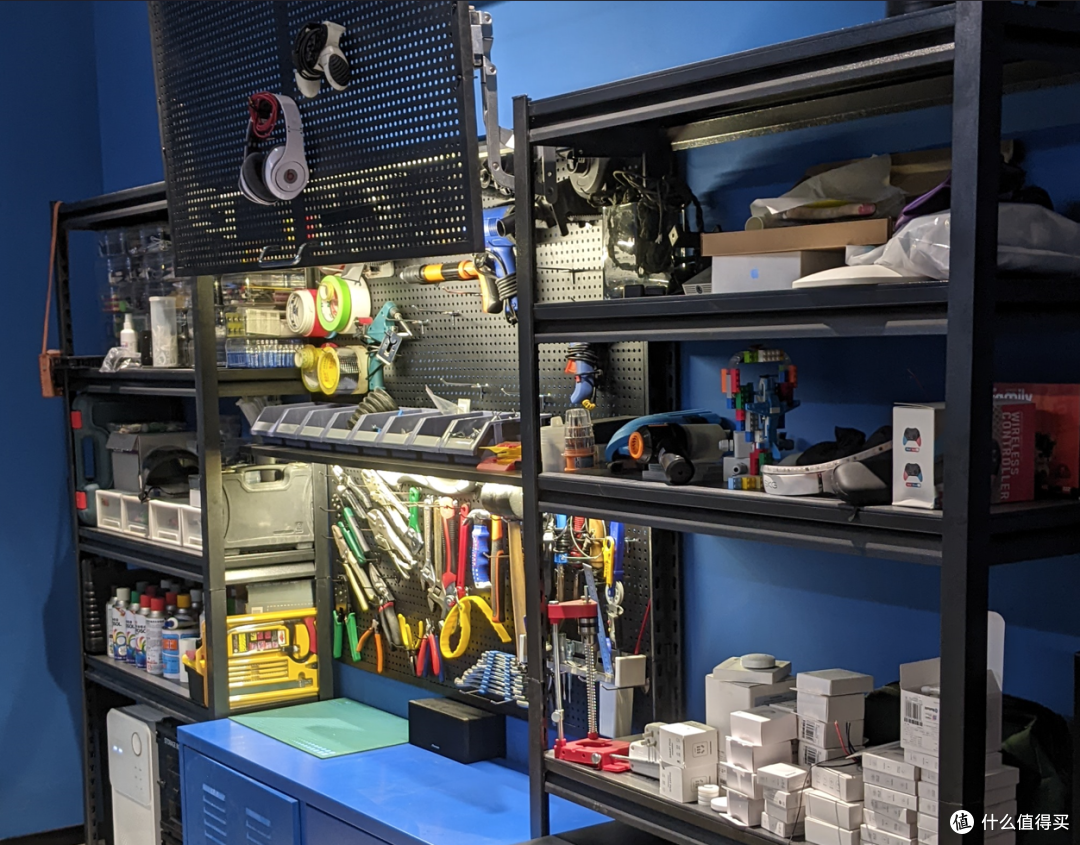

先上完工照

左边是开启右边是闭合，家里还没收拾完打扫好卫生，随便挂了点东西上去。

发现需求

本着艰苦朴素的基本原则，我把之前家里斥巨资购买，国际顶级家具品牌，IKEA的BLUE铁皮柜搬过来了。

这种废物利用自然就是放在我的机房里了，为了利用它所浪费的墙面空间，我买了2块洞板回来。

刚开始我是打算就这么普通的挂上去，但是后来觉得太普通了，普通的不够自信。

方案筛选

为了建立它的自信，我打算给它一个上升通道：

最开始我考虑的方案是用轨道，就好像上推玻璃一样，但是我没找到对应的五金件，普通轨道难点就在于如何定位不掉下来，太麻烦就放弃了。

接着我觉得要不就用3D打印机的Z轴丝杆，但是这东西既需要供电速度又太慢，用起来本末倒置了。

最后看到了厨柜的上翻门配件，这玩意相对靠谱一点，缺点就是上拉时候会向外位移，打开状态会和投影幕布冲突，不过这也好解决，用完就关即可。

于是乎我买了液压上翻门配件，以及角码微动开关等配件。

方案落地

到货之后就要研究如何安装了，我这以前也没用过，又是非标改造，整起来还挺麻烦。

测量放线

为了保证水平以及和投影幕布居中，我掏出了50块采购的水平仪开始放线。

分别取了投影幕布凹槽左右点定位，然后取中，接着把洞板宽度贴上确定角码打孔位置。

为了精准我还贴了美纹纸，目的是不想破坏墙面，结果我这当年3D打印机贴底用的美纹纸是超粘版，后面反而把墙撕烂了……

基层安装

膨胀管固定角码，把上翻配件用螺丝固定，整个过程最难的就是套上液压杆，我是真不知道这个液压杆该咋上，最后费了老劲用超长的螺丝刀套上，一点一点翘着套进去。

由于我图便宜，买了窄款的上翻配件，装好之后两头连不上。

配件改造

这东西500-940mm的60块，650-1225mm的100块，我这洞板宽度是1200mm，但是我研究了一下，这个40块的差价只是中间的铝合金连接杆长了二三十厘米而已，于是为了便宜我就买了窄款的，长度这点问题改造一下呗。

我在家里的垃圾堆翻了半天，最后找出来卫生间预埋用的铝合金玻璃槽，还剩了一节，看了下槽厚能放进去，然后用角磨机切到差不多的长度，然后在上下打孔。

组装测试

把铝合金连接杆也打了孔用螺丝栓接了上去，试了下手感稳定性没问题，省了40块。

装上去测试可以正常使用。

就是定位用的美纹纸撕完之后有点闹心。

接着放线打眼把底部的角码装了上去，然后用钻尾螺丝把洞板装上去。

最后把面板打孔，然后螺丝栓接安装，螺丝上喷了点黑漆。

底部的角码不够长，装了直码上去先对付一下把面板调平了。

简单的挂了点工具上去，看起来还凑合。

试了一下在面板上挂东西，液压杆承重有限，电动工具挂了抬起来顶不住，重工具只能挂里层。

10块钱买了个双弯拉手装了上去。

24V灯带用微动开关接机柜里的电源上。

找橱柜顺便定了块底板，20块，拖了快一个月，装上放了排零件盒。

成果展示

书桌那边闪的灯是声控LED，进门人体感应开灯大概有个2秒延迟。

前几天把投影幕布也挂上去了，现在就差投影了，站内电子垃圾的推荐也看了不少，都不得行。

目前考虑的是明基W1070，爱普生TW3300C，奥图码HD26三选一。

成本核算

洞板 3块 150元

液压上推配件 60元

加厚角码 4个 15元

微动开关 1个 0.5元

双弯拉手 1个 11元

螺丝电线 若干 2元

LED灯带 2米 5元

底板 1块 20元

玻璃预埋铝槽 废物利用

创可贴2个 1元

合计 264.5元

最后，我是正义的伙伴，少花钱多办事，拒交智商税的“非著名设计师”，希望大家可以关注三连哦！

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
