客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

2019-08-20 21:26:36 192点赞 677收藏 129评论

创作立场声明:本文为个人DIY键盘的分享,希望可以跟大家一起分享经验。

DIY一直是我的爱好和兴趣,这些年也做了很多有意思的东西,不过都没怎么发出来分享,第一次发还是快10年前在果壳了,在张大妈上面逛的很多,有很多大佬也做了很多有意思的东西,我也就想趁有条件做点东西发出来分享给大家。 4月份写了一篇DIY小键盘的文章,链接如下,现在我又来续前缘了,

DIY复古优联小键盘:热插拔、C口充电、触摸调光,你想要的都有小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。详细活动规则,请猛戳此链接!几年前就看到了有大神分享了DIY优联改造的机械键盘,自己感兴趣一直想做但是一直没有提上日程,马上要毕业了,在学校有硬件支持,以后自己住,做这种探索性的工程可能就很麻烦了,工具和元器件缺很多,而且有炸虾粒| 20 评论58 收藏50查看详情

还有某邪恶聚集地的链接

做小键盘的时候还在学校的科协,各种设备和材料很齐全,也算是顺利做完了,做完小键盘发了文章后就忙着论文和毕设答辩什么的了,不过是自己出的题目,作品和论文都比较好做。中途就没有中断做大键盘,我之前还在考虑是84布局还是87布局,最后还是选择了84布局。

84的布局缺点是增补键帽不好找,外壳目前只有凯酷和EEPW/XD84可选。但好处是二手的凯酷84价格便宜,有很多网鱼网咖淘汰下来的,很适合我们这种垃圾佬翻新改造,也减少了我起步的成本和难度。

先说说键盘的特性和功能特点:(这个版本就称做高配吧)

1.主控采用罗技K375S,具有蓝牙和无线双模功能。由于时间有限就没有加有线主控做成三模。

2.全键热插拔,采用凯华热插拔底座,可以随时任意换轴不需要拆壳和焊轴。(兼容佳达隆的热插拔底座,后期还可以改成兼容矮轴)

3.全键带背光灯,不影响热插拔贴片灯,带灯控芯片,控制实现是触摸外壳一个区域单触是开关灯,长触摸是无极调光,不断电可记忆亮度。(个人实在不喜欢RGB背光,就没另加灯控芯片)

4.内置大容量电池,两块1800mah电池,就算开灯也续航持久。(总共是3600mah)

5.板载了充电电路,电流高达1A,由于2A麻烦就只做了1A。足够了,有充电指示灯。

6.附加了触摸显示电量电路,板载4个电量指示灯,触摸外壳一个区域就可以显示电量,不受开关限制,随时可以看电量。(不想外加任何物理按键,不需要的时候保持隐蔽)

7.充电接口为Type-C接口,板载了键线分离母口的焊盘,可以焊上母口,接凯酷适配的键线分离模块,可以实现任何接口的充电。也为XD84的外壳做了板载Type-C母座适配。(有需要的还可以定做苹果Lighting口充电

8.外壳和定位板孔位适配凯酷84,也适配了XD84/EEPW84的外壳孔位。(XD84外壳还另需定做定位板)

9.板子设计了排线座,用排线就可以跟主控连接,省去了焊接的麻烦。

遗憾有一个,就是第一版线路太密集,没有做PCB卫星轴的孔,不能用XD84目前的定位板,如果用XD84外壳,还需要定制的定位板,材质有钢板、碳纤维、玻璃纤维。这个遗憾在后来的简版中做了修正,增加了PCB卫星轴的孔。


购买理由

传统的机械键盘大多是有线,被束缚的同时,失去了便携性。有些机械键盘也做了无线和蓝牙,但是标准不统一,接收器也不一样,稳定性也没有保证,好在罗技在无线键盘领域算是一哥一样的存在,于是就有了这么一个特殊的领域存在——优联机械键盘,采用罗技键盘的主控,拆下来改到机械键盘里面。很多人也不愿意飞线,就自己学习画了电路板,多花钱但省了手工飞线的麻烦。

我自己是用着水果的设备长大的,所以很多地方都受水果风格影响,这个键盘做出来跟普通键盘外观一样,基本上看不出区别,只有简单、朴实的外形,但内在很多的功能还算是比较强大,而且只有在用的时候才会显露出来。


外观展示

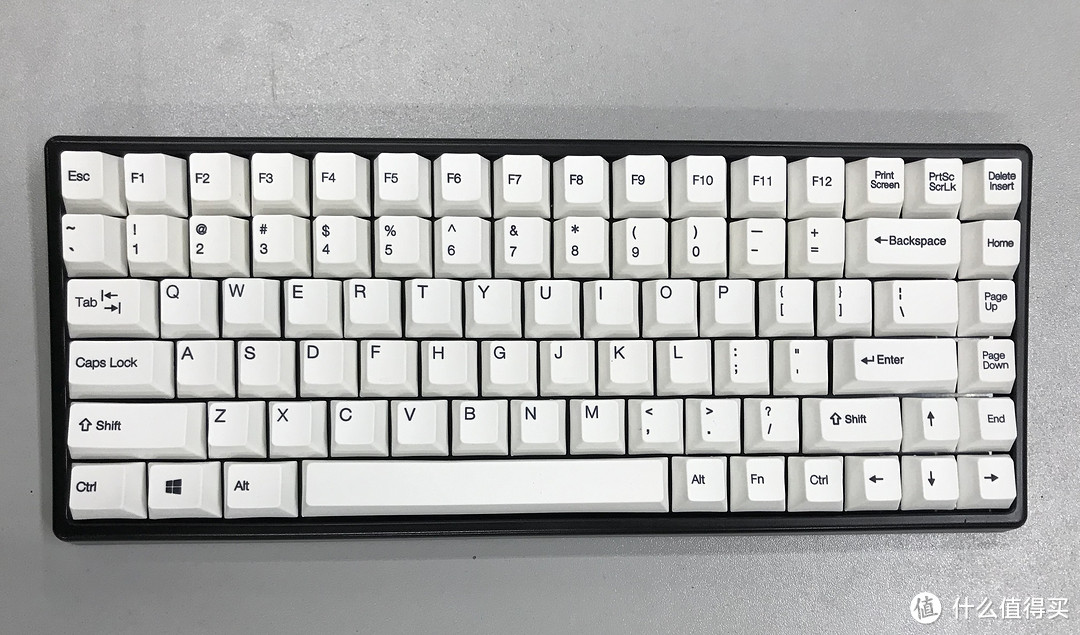

凯酷84黑色外壳配PBT全白键帽凯酷84黑色外壳配PBT全白键帽

凯酷84黑色外壳配双色键帽开灯凯酷84黑色外壳配双色键帽开灯

左上角左上角

右上右上

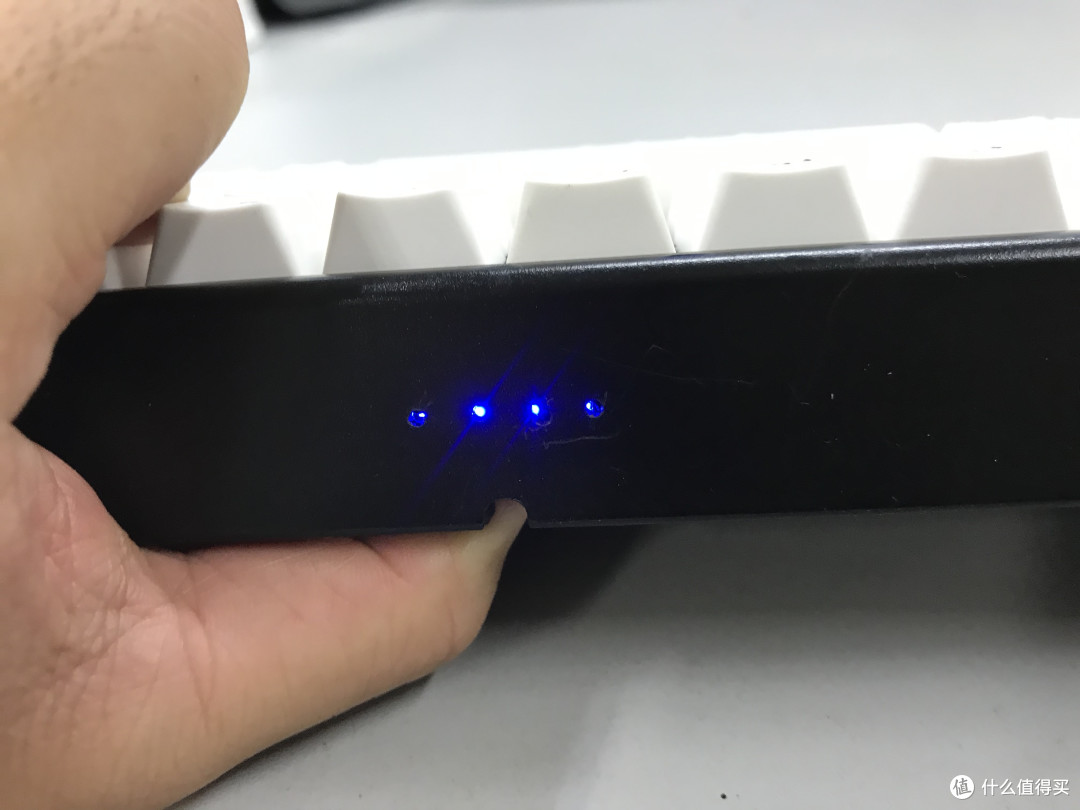

触摸显示电量触摸显示电量


制作过程

1. 拆键盘取主控

首先就是拆解K375键盘本体。375是最喜闻乐见的罗技键盘了,有蓝牙和无线双模,并且最多连接三个设备,也为Mac和iOS设备做了优化做了适配,加上罗技的稳定性,也使这款键盘成为大多数人的首选。

强大的功能,但是缺点是受限于薄膜的手感,以及没有大小写指示灯。于是加上排线的设计,375也是客制化优联键盘的首选。目前375没有特殊渠道,大家都是买键盘拆主控出来,价格也是居高不下,最近价格单键盘不带接收器在85左右。

我拆的是自己为了带bar的 MBP13准备的,买来一直闲置了一年多,当时价格比现在高。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

极


2. 选外壳

拆完键盘就是外壳的选择了,现在84常见的就两种外壳,一种是凯酷84,因为网鱼网咖不断淘汰大量的二手键盘,一般不到50就能收一套,自己买回来拆外壳,如果不换轴,基本上外壳,定位板,卫星轴和轴体都有了,键帽太脏当然是要换的。我这次手上也收了一个凯酷84,整体的改造也是偏向凯酷外壳的。

二手网鱼凯酷84二手网鱼凯酷84

第二个外壳就是xd/eepw84的外壳,这个外壳结构简单,只需要下壳,于是我做的pcb也适配了这个外壳的孔位,也适配了板载Type-C的接口孔位,不过不能用xd84适配的定位板,因为没有设计pcb卫星轴的孔,需要额外设计单独的定位板。

EEPW84 外壳EEPW84 外壳

3. 布局方案

凯酷84设计的几个功能区域凯酷84设计的几个功能区域

图示一下用凯酷84外壳设计的几个功能区域,中间原有插线凹槽平面作为触摸电量区域,电量指示灯可以朝侧面,就像上上图的样子,也可以朝下显示,不过都需要打孔,白色凯酷外壳没有试验。

图片左边支架下面是灯控区域,无论支架是否折叠都可以触摸。

图片下方是两个指示灯区域,因为键盘做了灯,就把设备连接的三个灯放在了下方,因为不常用,也是可以朝侧面也可以朝下,这个键盘就做了朝下,因为很少切换设备需要看灯。下方中间部位是充电指示灯。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

上图是刚刚用XD84/EEPW84白色外壳装上去的样子,指示灯不需要打孔了,可以透过外壳显示。这样省了不少力气。(带着凯酷的定位板装的,没有装好,比实际更悬浮。。。)



4. 制作过程

接下来就是制作和设计过程了。首先是是PCB的设计了,PCB基本上就是小键盘的放大版,但是布局根据外壳调整了,也做了两种外壳的孔位和定位板的孔位。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

这就是第一版完成的电路图,6月6号就完成发给工厂了。几天就到货了,不过一直没有发文章,也就给同学和同事组装了两个键盘,剩下的材料和板子也就闲置了。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

这是适配XD84外壳做的板载Type-C充电口。、、

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

这是接K375做的排线底座。下面就是三个设备连接指示灯(做了直插LED的兼容)

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

为凯酷84做了键线分离的接口的适配。可以用适配的键线分离模块做充电用。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

板载了3V稳压电路,虽然主控芯片NRF51822是宽幅电压支持,不过最高3.6V,虽然直接锂电池也可以用,但是为了长期保险起见,就还是做了稳压电路,不过优联自带的电脑端看电量功能用不了了。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

触摸显示电量电路,加了按键支持,比如有人不喜欢触摸,就喜欢在外壳打孔,用按键显示电量,或者是金属外壳不能用触摸,就也是用这个按键了。不过应该不太能用到。(做了直插LED的支持)

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

这是板载1A充电电路了,下面两个充电指示灯,也是兼容了直插LED的。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

这是触摸灯控电路了,可以实现单点开关,长触无极调光。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

指示灯的方案B,就是一个贴片RGB灯,蓝色充满,红色充电中。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

设备指示灯也做了RGB方案,一个颜色一个灯,透过空过下方的间隙透光。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

双电池接口设计,左右各一,孔位兼容接线端子,孔距支持2.0和2.5.

下面是设计后的实际焊接和组装了:

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

板子交给工厂,大概4-5天就收到了。

这个高配板做的黑色,加上是黑色外壳,比较低调吧。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

先看一下板子实物~

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

装进凯酷外壳试了下,还可以,孔位稍稍有点偏差,但是正好能紧紧卡住。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

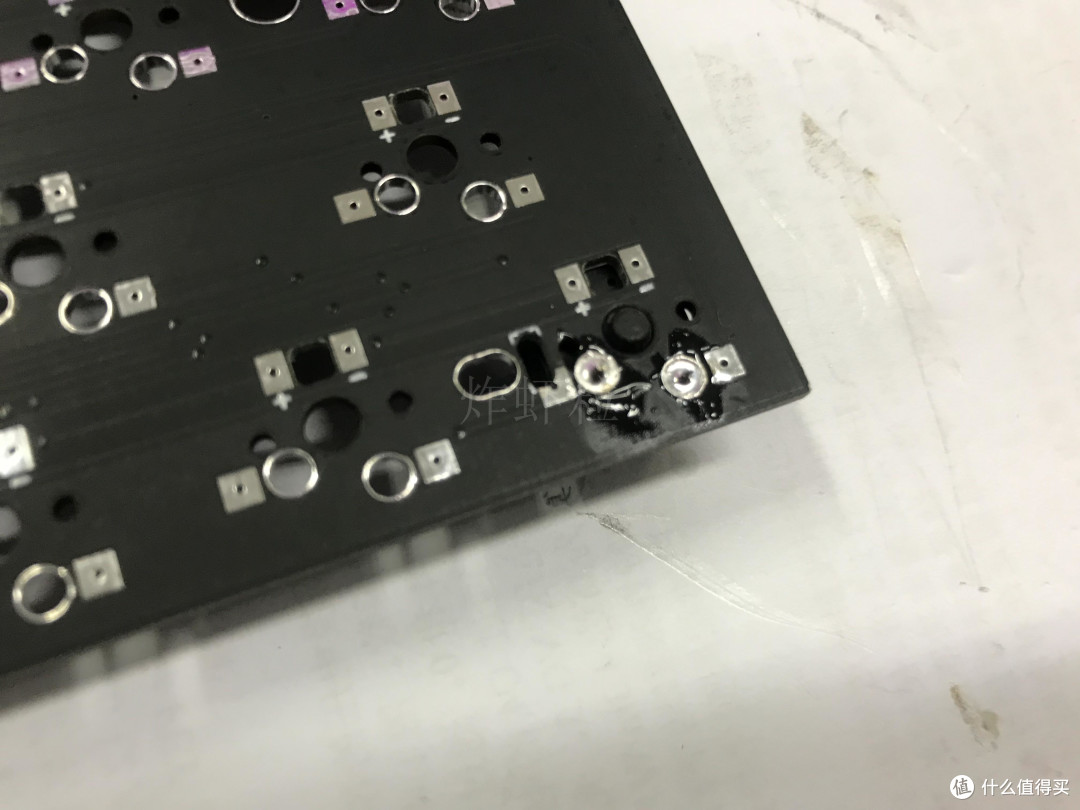

做了热插拔设计,但是如果实在不想热插拔也可以焊轴,也把热插拔的孔位做了沉锡,直接焊轴就是需要多点锡了。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

排线和热插拔底座还有灯焊好了,用排线连接板子和主控,比其他主控容易多了。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

用排线接上主控和电池,测试一下触发。。。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

设备连接指示灯也没问题。焊的是侧灯。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

焊上反贴片灯,试一下灯控。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

触摸电量电路也焊好了,用手直接触摸试一下

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

为凯酷外壳设计的键线分离模块的口。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

为XD/EEPW84外壳设计的板载Type-C充电口。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

触摸灯控感应区域的位置,右手伸到键盘下方食指触摸,操作还比较方便。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

其实充电灯和设备连接指示灯也做了方案B,就是两个RGB灯,一个灯就搞定,三个设备连接就三个颜色,充电中和充满状态就用两个灯。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

焊好的板子正反面。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

组装现场,充电的模块那个黄色小板子是我同学手工做的电路板。。。那手工质量惨不忍睹。整个组装过程也是我指导他完成的。

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

中间那个铜片就是触摸电量的感应区域,用了两块1800mah电池,待机持久。。。

然后合上盖就完成整体组装啦。再回顾一下成品:

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量


总结

差不多就到这儿啦,文章写得也很匆忙,有喜欢的朋友可以去了解下 炸虾粒~。目前还没有正式品牌,也没有C端店,只能在某鱼上展示一下。这里就不放链接了,避嫌广告。

还是要感谢xiudi前辈在84布局上的耕耘,还有也做过优联84的贰哥,虽然都没有接触过,但他们做的东西还是给我很多启发。

最后用自己朋友帮忙设计的LOGO镇贴了,自己加了3D效果~

客制化优联84机械键盘:热插拔、C口充电、触摸调光、触摸电量
