零刻Ser5 Pro到手改装散热

值得买的第一篇文，原先一直默默潜水，也算是张大妈很早的用户了，好了闲话不多说，进入正题。

最近入手了一台零刻的ser5 pro迷你小主机，主要看中cpu的性能，比我6-7年前的台式机cpu还要强大不少，虽然台式机电脑基本吃灰（笔记本用的多），但是偶尔用大屏看个电影，简单的处理下视频剪辑，还是台式机感受会好很多，ser5pro具体配置我就不多说了。

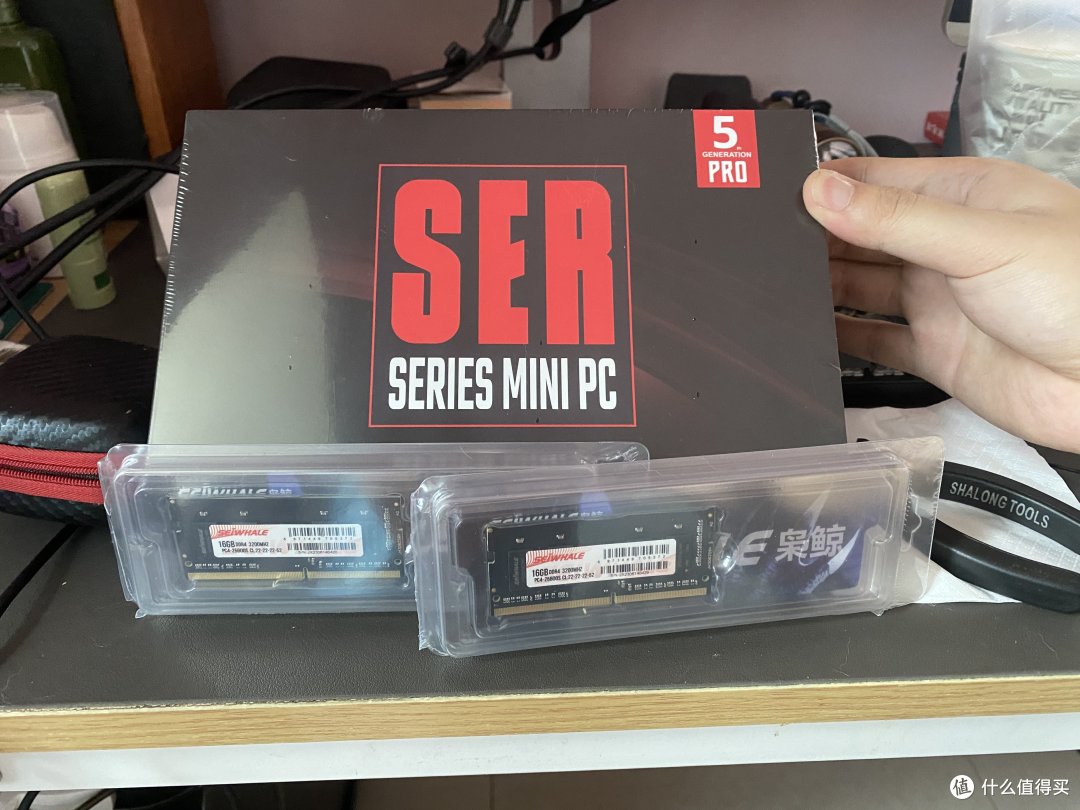

准系统版本

ser5pro的出现会逐渐替代我的台式机电脑，但是到手后发现它的散热真的不敢恭维，室温空调房里27°，m2的条子基本保持在70°以上，高温绝对是电子元器件的杀手，即使有三年的质保，我觉得还是要解决下这个散热问题，主要为了运行中不会出现蓝屏，重启等问题。

27°室温待机温度

ser5pro的内部空间比较捉急，掀开底盖可以看到有个ssd sata硬盘的架子，这个架子上也有个小小的风扇，但是如果真要装上一块7英寸的ssd，可以说基本挡死了风道，也可以说没有风道可言，毕竟整个底板没有任何散热孔。

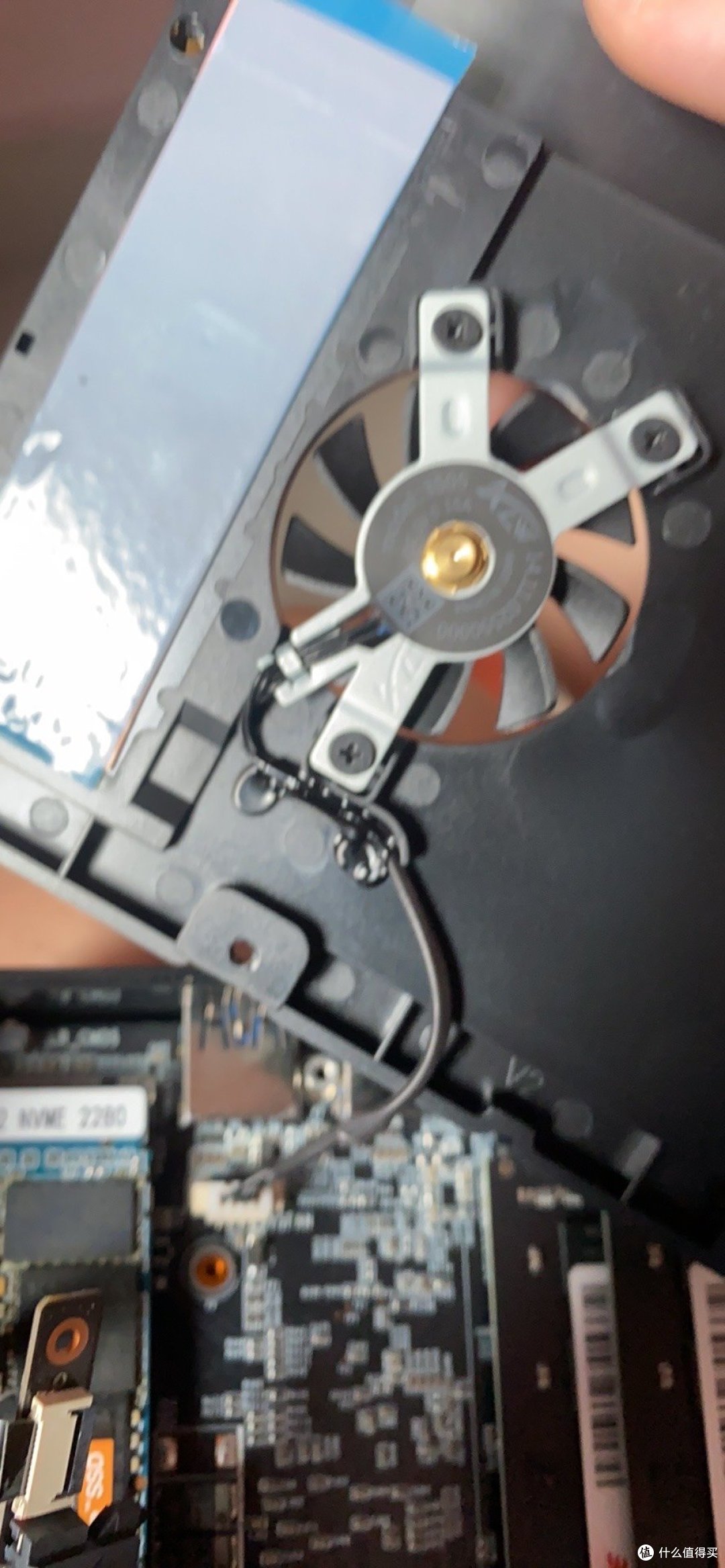

硬盘架上的小小风扇

这个硬盘支架最后我还是选择不装，影响散热很大。整个都拿掉，直接上一根1T的m2固态也够用了（目前），其他的基本用外接存储设备也ok。

拿掉硬盘支架内部空间基本可以放下一个8010风扇，手工测量好风扇对应的底板开孔位置，确定风扇的主要摆放位置，风扇为进风方式对着主板高发热的m2固态吹，主机两侧散热孔为排风，主机底部垫高，增加风扇下进风量。以上方案可以很高效的把内部热量快速带走。（后经过测试效果尤为明显）

量好尺寸就开始在cad里画图，这里要说一下，我是完全没用过cad的，还好画图不难，就一个简单平面图，自学了10多分钟，最终搞定，发图给定制亚克力面板的卖家，等了三天，终于收到开始组装，以下多图，详见过程图。

为了防止公差，画了几个不同尺寸的

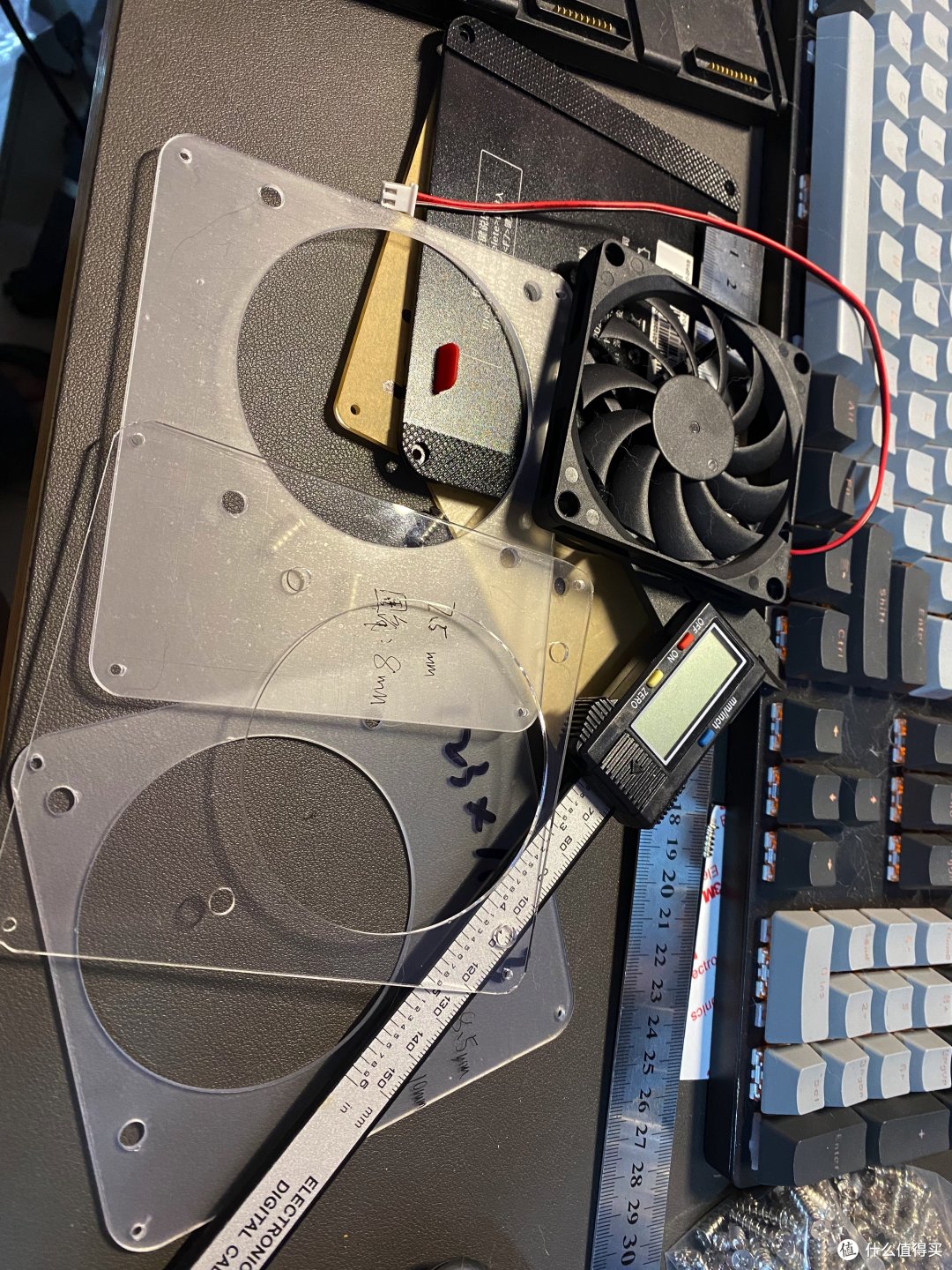

测量尺寸，准备装机测试

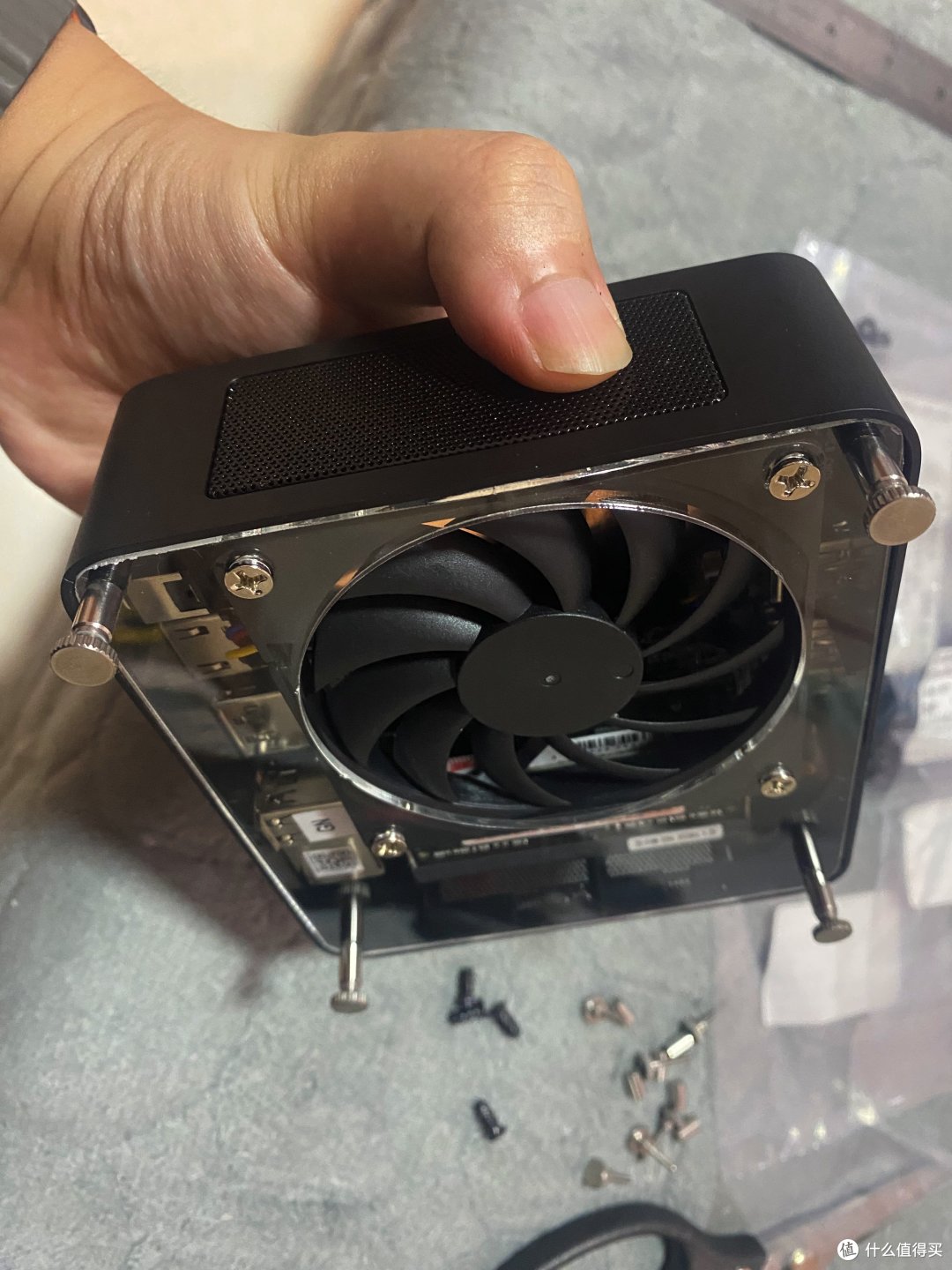

没装防尘网，定的风扇螺丝短了

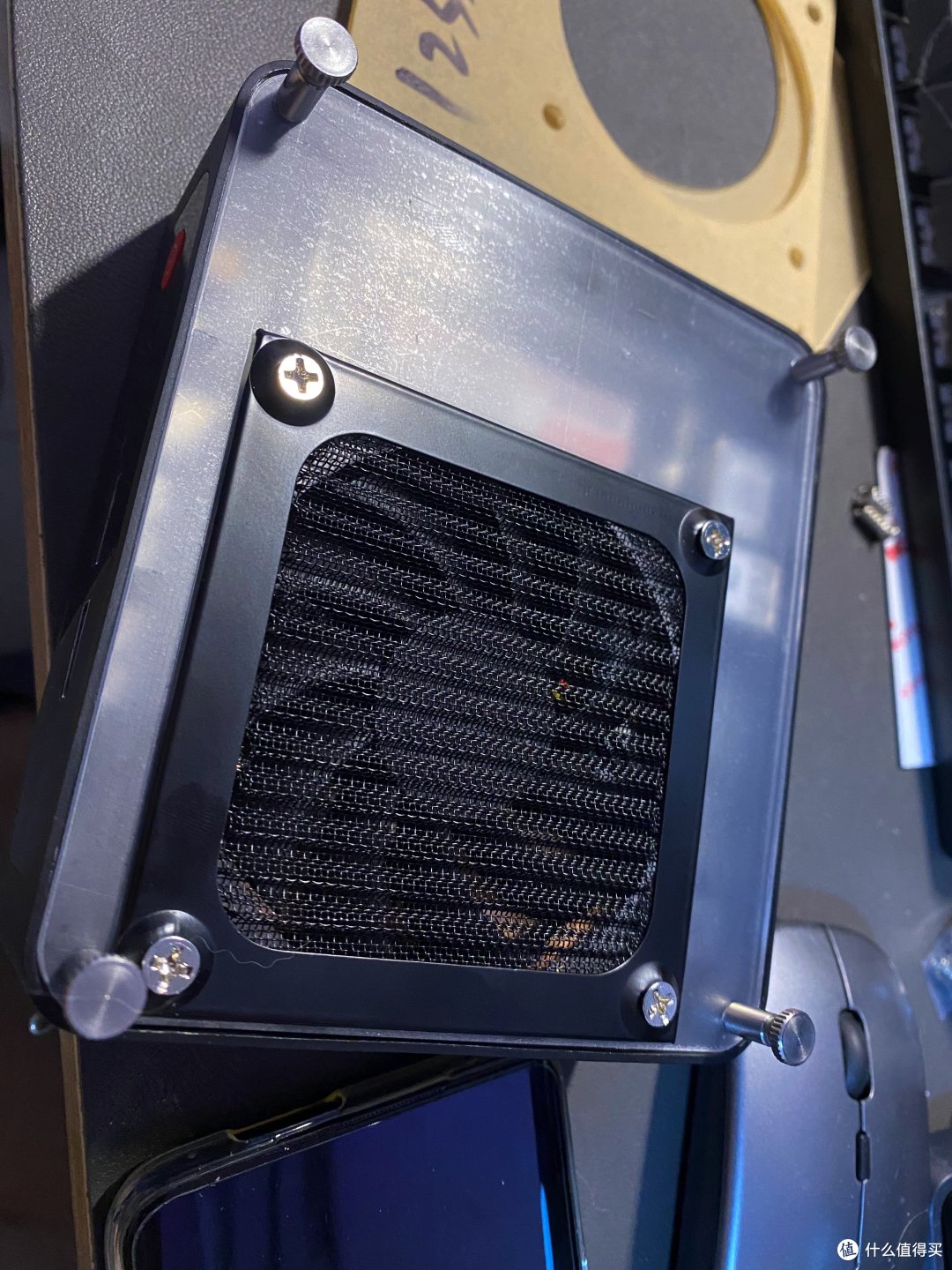

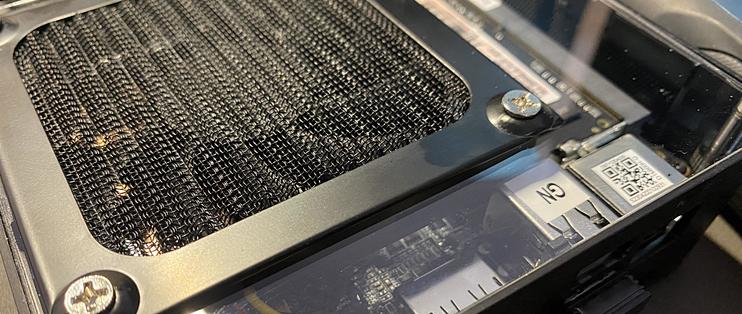

第二次装配终于完美

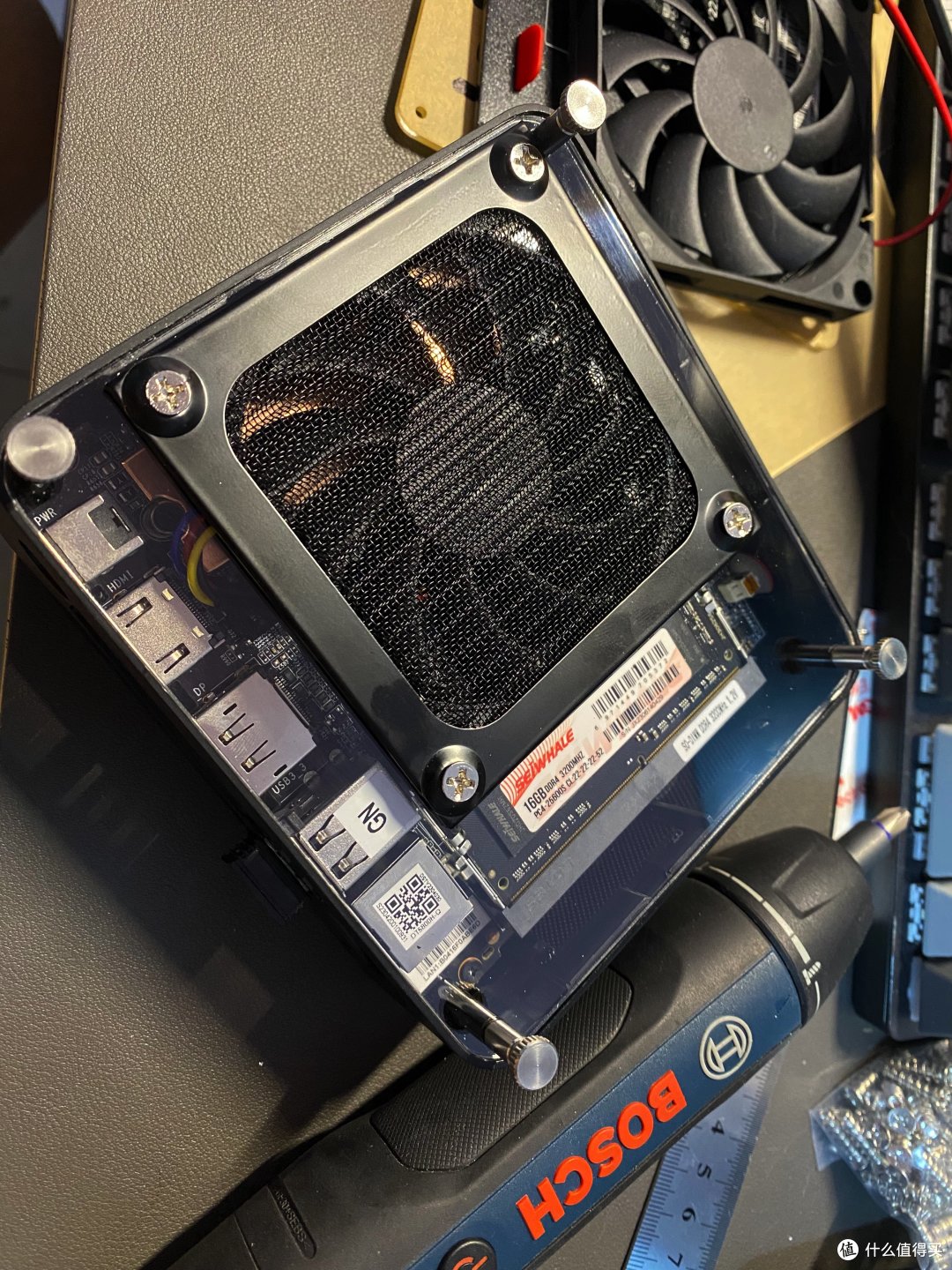

撕掉保护膜

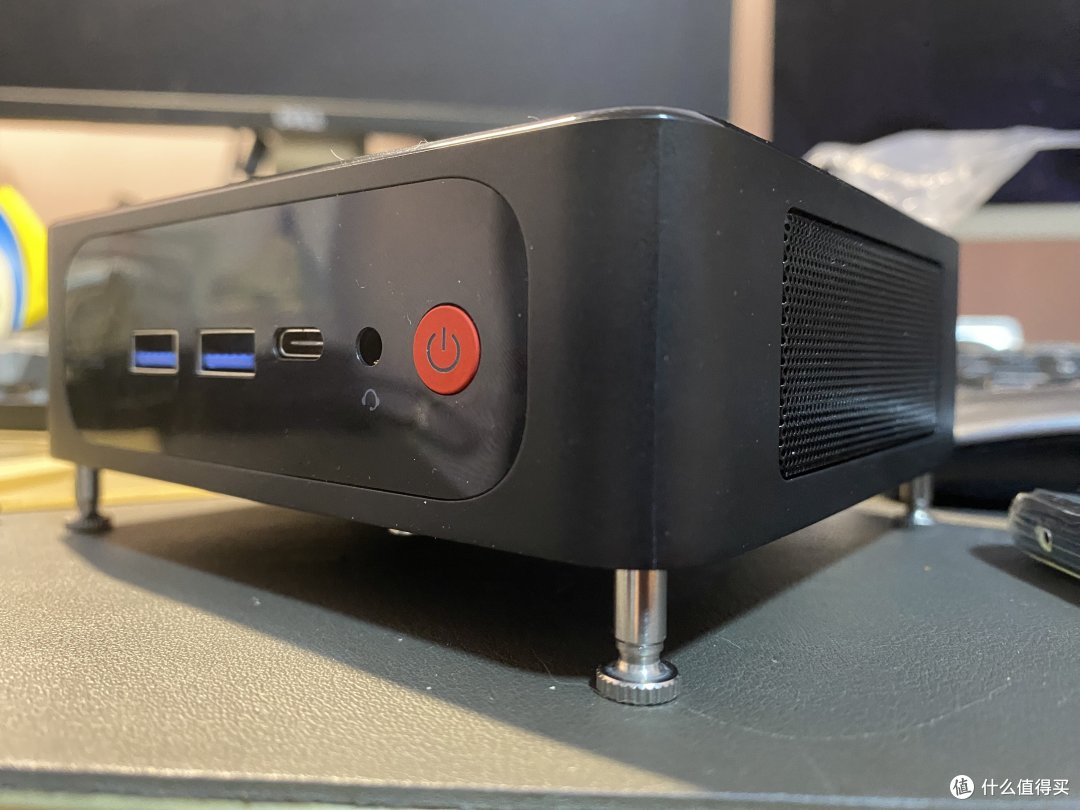

垫高手拧螺丝

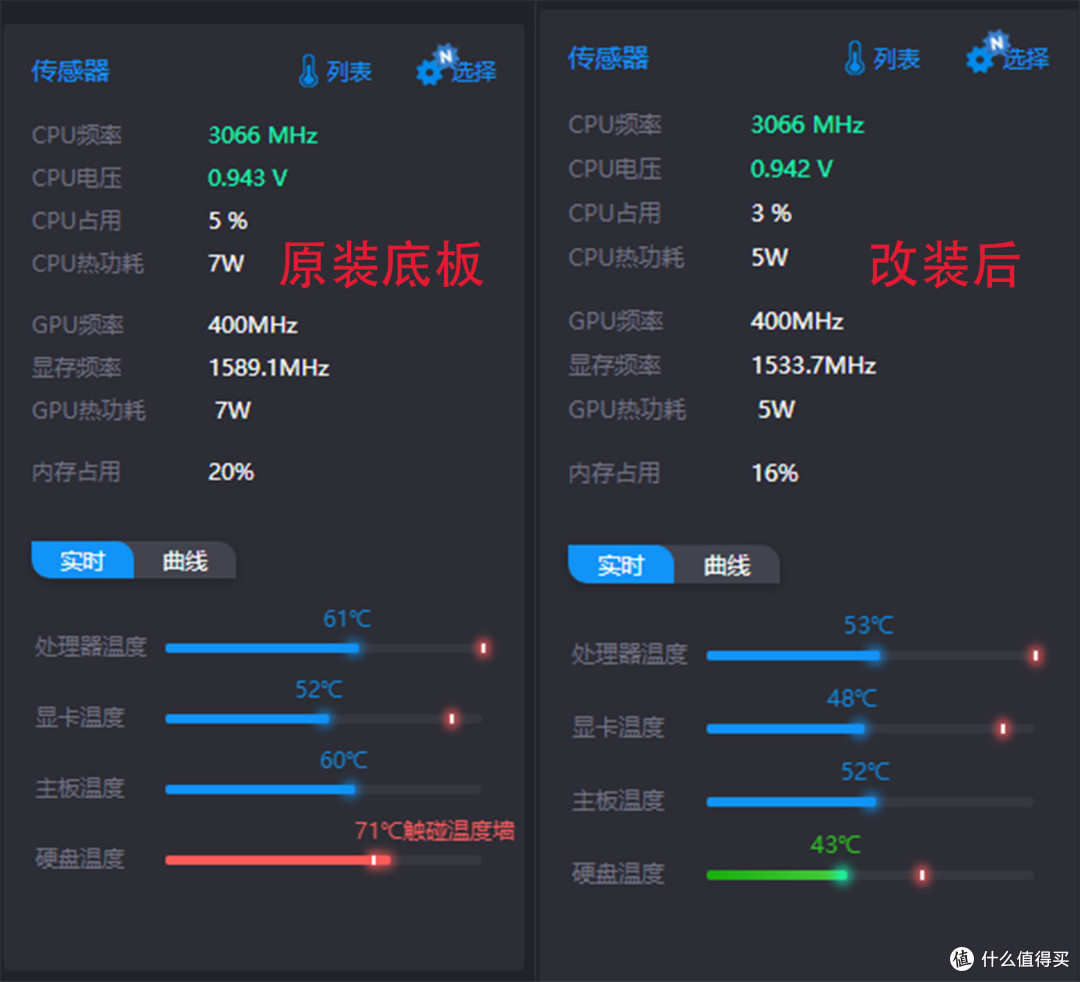

最后放一张图，同环境下27°空调房里温度。

对比图

总结，生命在于折腾，自己动手改造的乐趣就在于此吧，不过好在效果明显。
