想法


生命在于折腾,前一阵子自己的方屏显示器被雷打坏了,只有电源灯一闪一闪,后来和以前的主板拿去换脸盆了。那块屏幕主要是用来接N1的,刷机调试用的,所以最近N1也不怎么玩了。想到老婆08年的奥运联名笔记本电脑(对,没错,是08年的)的屏幕还可以用,很早之前买了万能电视主板,那不如弄个亚克力板子做个主板盒子。

开始行动。


行动


首先,搞到亚克力板子,我是用展示板割下来的,很容易掰坏。

上下两块亚克力板上下两块亚克力板

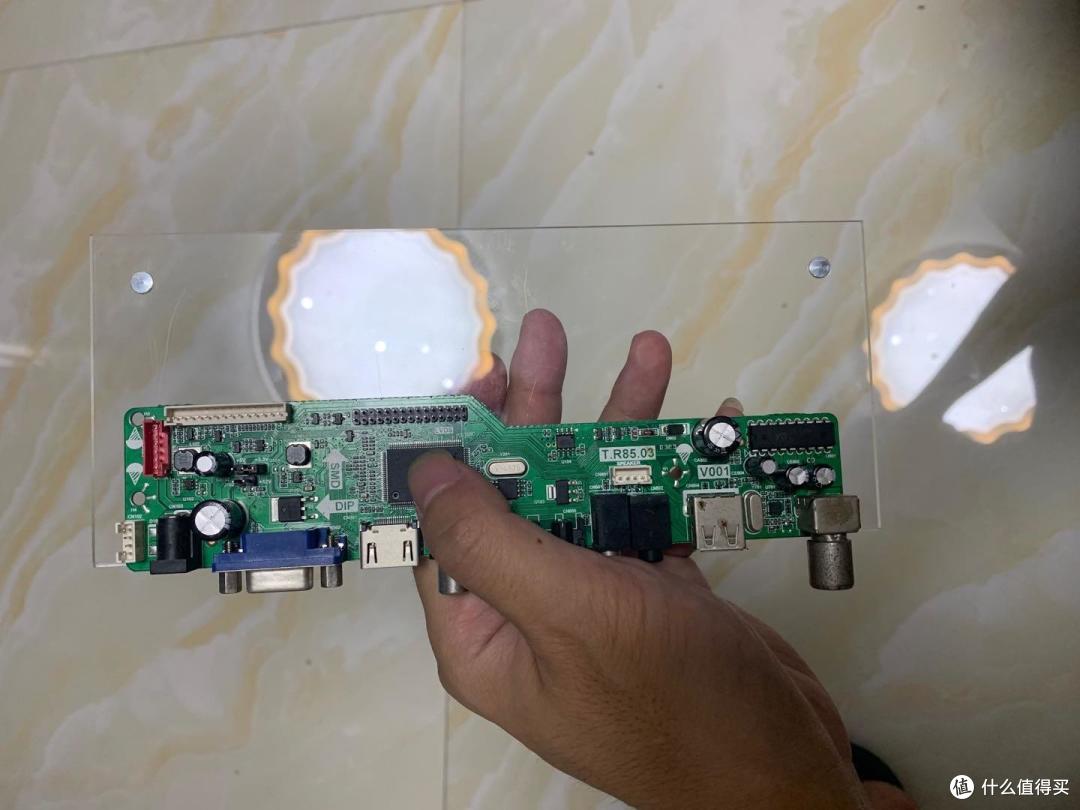

比划下万能电视主板大小,能放下,淘宝万能电视主板很多,但是要注意和屏幕匹配,需要先和店家说明屏幕型号。

淘宝万能电视主板淘宝万能电视主板

电烙铁用来穿孔。

电烙铁神器电烙铁神器

打三个孔,原因后面会说,这个孔多少根据自己需求。

两块板的要对准,所以贴在一个搞两块板的要对准,所以贴在一个搞

再用大小适宜的螺丝刀把孔打一下,如果有其他合适工具更好。

让空位满足螺栓的大小让空位满足螺栓的大小

就是下图这种螺栓,之前安装VEDDHA维达开放式机箱上剩下来的。

主机清灰指南+VEDDHA维达开放式机箱装机N小时(多图)前言:台式机几乎是每个家庭都必备的,不管多少干净的环境,时间一久,机箱里总是会落满灰尘,清灰就成了男人必须要做的事情(也可能是女人做)。尘埃无处不在,清灰大师速速前来。全文一共2864字,45图,需用时10分钟(过程花了我一晚上),请珍惜浏览。一、清灰方式清灰方式大同小异,我总结为两招。1.1一招鲜Memol| 7 评论24 收藏57查看详情

螺栓加螺丝固定螺栓加螺丝固定

   这个螺丝也是维达机箱剩下来的。

固定住固定住

不过我没有螺母,所以和下层亚克力板子只能搭在一起,后面用热熔胶固定了。

双层亚克力双层亚克力

侧看也挺好看的侧看也挺好看的

把万能电视主板、高压板和按键板固定到底部亚克力板子上,我使用热熔胶的,方便省力,如果用螺丝需要多打几个孔,对应板子的空位,主要我没有螺丝了。

固定板子,右边那个是红外遥控的板子固定板子,右边那个是红外遥控的板子

背部不好看背部不好看

上下层合一起看看,也还可以看看,哈哈哈。

挺好看的呀挺好看的呀

全空侧面,便于散热全空侧面,便于散热

后面接口后面接口

来看一下这个12岁的屏幕。

被我拆下来的屏幕,带高压接线被我拆下来的屏幕,带高压接线

因为屏幕的两个接线比较短,只能从上部接入,无法从后面接,所以在上层亚克力板打了两个大孔。

打孔打孔

对应这两个插孔。

对应的插口对应的插口

热熔胶是好东西,什么都能粘系列。

上热熔胶上热熔胶

看到奥运五环了么看到奥运五环了么

接线测试,显示正常,哈哈哈哈。

测试测试

弄完,发现少装了两个喇叭,反正不用音频,先放着。

左右声道喇叭左右声道喇叭


总结


本案例只适合爱折腾又缺钱的朋友们,因为实在太简陋了,不过亚克力的可造性还是非常高的,适合DIY各种盒子。

后期本系列应该会分享一些造物系列,给宝宝做一些小玩具什么的,哈哈哈,想法是好的,现实不知道残不残酷。

我是MEMOL,下次见。
