拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

2020-05-30 08:00:00 9点赞 6收藏 0评论

Baseus倍思是深圳市时商创展科技有限公司旗下一个集研发、设计、生产、销售为一体的消费电子品牌,于2011年创立。Baseus由品牌广告语Base on user 简化而来,代表着品牌坚持站在用户角度思考。

经过8年的成长Baseus已经成为中国消费电子行业较为知名的企业,大家最熟悉的莫过于其手机配件产品。近年来,倍思在音频行业也有所动作,其官网在售的音频相关产品就有数十款。此前我爱音频网曾经拆解过Baseus倍思W07真无线蓝牙耳机、Baseus倍思 Q TWS真无线蓝牙音箱

此次我爱音频网拆解的是Baseus倍思W04 Pro真无线耳机,其充电盒支持Qi无线充电标准,耳机支持蓝牙5.0、采用复合振膜、支持IP54级防尘防水。下面一起来看这款百元级的TWS入门产品内部做工如何吧~

一、倍思W04 Pro真无线耳机 开箱

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

包装盒风格是倍思品牌的灰黄色调,左上角有Baseus倍思的品牌Logo,下方的ENCOK MUSIC是倍思音频系列产品的名称。中间区域为耳机和充电盒的渲染图;型号W04 Pro真无线耳机;左下角三个图标的意思分别是左右耳无缝切换、支持无线充电、双击触控功能。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

包装盒背面有模特的佩戴示意图,下面是产品的中英文对照信息。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

包装盒侧边信息:耳机支持蓝牙5.0、采用复合振膜、支持IP54级防尘防水。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

包装盒内物品,耳机和充电盒、充电线和说明书等。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电线为USB-A to USB-C接口。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒外观,塑料材质,正面有四个电量指示灯,底部是“Baseus”倍思的Logo。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒采用金属合页,配对按钮位于背面。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒底部为USB-C充电接口母座,产品型号Baseus Encok W04 Pro。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

电量指示灯是白色的,图为满电状态。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒背面的底部还有一个充电指示灯。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

耳机位于充电盒的状态。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电座舱底部的充电顶针。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

耳机和充电盒。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

耳机和充电盒共重:38.1克。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒单重:31.2克。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

左右耳机共重:7.6克。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对倍思W04 Pro真无线耳机进行有线充电测试,功率约为1.6W。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对倍思W04 Pro真无线耳机进行无线充电测试,功率约为2.5W。

二、倍思W04 Pro真无线耳机 充电盒拆解

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

经过刚刚的开箱,我们已经对倍思W04 Pro真无线耳机的产品外观有了初步了解。下面我们将进入拆解环节,首先带来的是充电盒部分拆解。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

无线充电线圈位于充电盒正面,充电时商标面向下。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒背面是电池和充电指示灯。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

主板位于充电盒底部。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

电池通过缓震泡棉固定在壳体上。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

无线充电线圈后面是指示灯排线。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

取下主板及其电路,可见充电座舱内侧的吸附磁铁。圆形磁铁是固定耳机的,条形磁铁用来吸附充电盒盖。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒内部电路结构。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

主板电路另一面。

倍思W04 Pro真无线耳机支持无线充电功能,其内置了两套电源管理系统,分别是USB-C有线充电和无线充电,下面先来看看电源管理电路。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒底部的USB-C接口负责电源输入,通过AtoC或者CtoC线缆与充电器、充电宝等搭配,可以给充电盒进行供电。USB-C接口还有个好处,支持正反插,非常方便。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒的电源管理芯片是酷珀微 CP2021,它集成外部电源输入检测功能;集成过温,过压和输出过流保护;集成温度监测、充电完成及和主机故障控制的多功能NTC控制引脚。

同时,酷珀微CP2021也是一颗高集成度2.5W功率无线充电接收芯片,符合WPC 1.2.4版本Qi协议;输出电压5V,输出电流可由i2c编程,最大输出500mA。

据我爱音频网拆解了解到,Sabbat魔宴 E12 Ultra 真无线蓝牙耳机、Realme Buds Air 幻耳 TWS 真无线耳机也采用了酷珀微的无线充电方案。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

酷珀微 CP2021 详细资料。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

在降压后的电流进入电池之前,还要经过一道由电池保护板组成的保护电路,用于电池的过充过放和过流保护。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒电池,型号“RD 602035”,额定电压3.7V,容量400mAh。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

无线充电线圈特写。无线充电器的发射线圈基于一定频率的交流电通过电磁感应在接收线圈中产生一定的电流,从而将电能量从发射端转移到接收端,无线充电器向充电盒的电池供电。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

主板另一面的电路一览。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

用于无线充电接收的谐振电容。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

主板正面的无标单片机,用于控制LED指示灯和给耳机充电。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

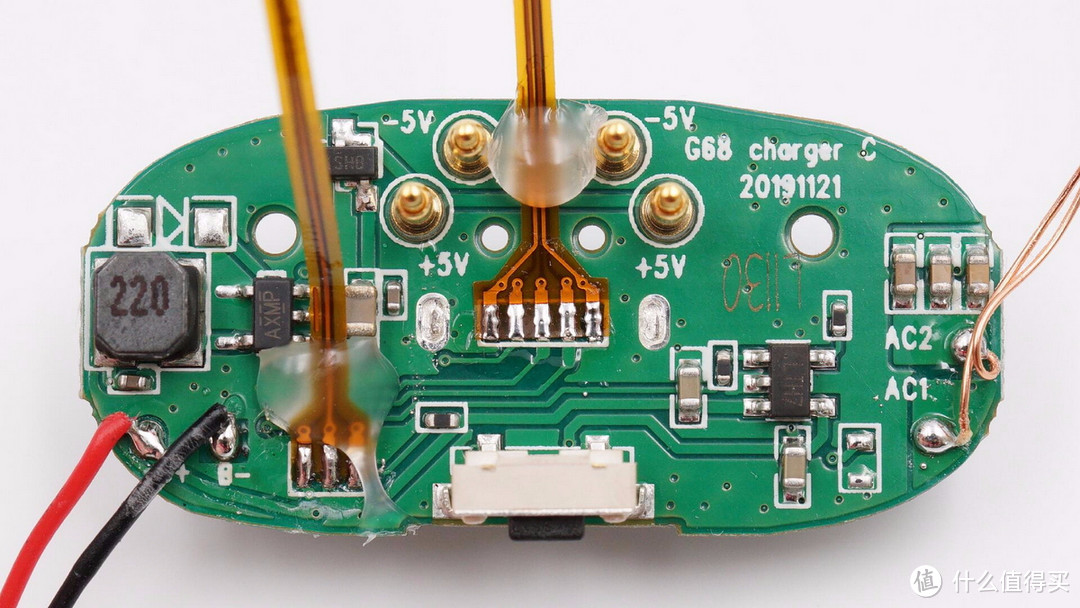

给耳机充电的四根镀金充电顶针和焊接在PCB上的两条排线。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

指示灯排线和霍尔元件的排线。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

丝印AN9T1的霍尔元件。通过感知充电盒盖打开/闭合时的磁场变化(霍尔效应),通知耳机与已配对设备连接/断开。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

四个LED指示灯由一个泡棉罩间隔开,防止漏光,上面有白色的透光贴纸。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒背面的微动按键。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

4054 线性充电IC,为耳机充电盒内置锂电池充电。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

丝印AXMP的升压IC,将充电盒内部电池升压为5V通过顶针输出,给耳机充电。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

用于充电输出控制的MOS管,2301 PMOS。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

充电盒背面的充电指示灯,用于无线充电状态指示。

三、倍思 W04 PRO 真无线耳机 耳机拆解

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

耳机外型形似AirPods,表面是哑光的。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

底部的充电触点和麦克风开孔。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

耳机顶部的条形泄压孔。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

泄压孔上面还有一个LED指示灯开孔。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

耳机内侧的泄压孔。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

出音孔处特写,内有金属防尘网。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

沿合模线拆开音腔,里面是扬声器和电池。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

再取下底部的银色壳体。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

壳体内侧,麦克风处有防尘网。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

音腔内空间,主要是软包电池。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

耳机顶部的指示灯小板,固定在一个开槽里。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

打开电池的缓震泡棉,下面是电容式触摸感应的贴片。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

LED指示灯外有一圈泡棉,防止漏光。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

电池导线焊接在电池正负极。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

电容式触摸感应的贴片,通过一根导线与耳机主板相连。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

断开电池和扬声器的导线。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

扬声器尺寸,约12mm。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

软包电池与一元硬币的尺寸对比,体积非常小。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

电池信息,“NY 451012”,容量37mAh/0.14Wh,额定电压3.7V。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

条形主板与一元硬币的尺寸对比。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

耳机顶部的两颗LED指示灯。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

耳机的充电输入铜柱,焊接在电路板底部。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

另一面是MEMS硅麦,用于耳机的通话功能。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

耳机采用贴片陶瓷天线,收发蓝牙信号。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

赛芯微 XB6096IS 一体化锂电池保护IC,用于耳机内部电池的保护。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

赛芯微 XB6096IS 详细资料。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

永嘉 VKD233DH 触摸感应IC,用于检测触摸操作。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

永嘉 VKD233DH 详细资料。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

主控芯片为珠海杰理AC6936D芯片,支持蓝牙5.1,具有6mA超低功耗,自动配对、恒流充电、无损解码、HFi音质;支持立体声双耳通话,开机秒连,高清通话低延时,智能双发主从无缝切换,支持空中升级,智能充电仓,生产方便。

据我爱音频网拆解了解到,昂达AirPlus TWS蓝牙耳机和索爱真无线蓝牙耳机A1S等产品均采用了杰理的TWS方案。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

杰理AC6936D脚位定义图。

拆解报告:Baseus倍思W04 Pro真无线蓝牙耳机

拆解全家福。

我爱音频网总结

倍思W04 Pro真无线耳机的充电盒和耳机都是塑料外壳,整体重量非常轻,充电盒为磨砂手感,耳机为类AirPods设计,外壳经过了哑光处理,看上去比较独特。

倍思W04 Pro的充电盒支持无线充电功能,采用的是酷珀微CP2021方案,不仅集成外部电源输入检测功能,支持过温,过压和输出过流保护;同时,酷珀微CP2021也是一颗高集成度2.5W功率无线充电接收芯片,符合WPC 1.2.4版本Qi协议。充电盒正面有四个电量指示灯,而且无线充电线圈也放在了正面,所以充电盒背部也加入了一个充电指示灯,用起来感觉有些奇怪。

耳机部分,倍思W04 Pro的主控芯片为杰理AC6936D,支持蓝牙5.1,主从无缝切换,内置恒流充电,外围不用额外供电,集成度高;耳机采用贴片陶瓷天线收发蓝牙信号;扬声器尺寸约12mm;耳机支持触控,采用电容式触摸感应方案,永嘉 VKD233DH 触摸感应IC,用于检测触摸操作。电池方面,耳机电池容量37mAh,采用赛芯微 XB6096IS电池保护IC;充电盒电池容量400mAh。

总体来看,倍思W04 Pro真无线耳机从设计、用料和做工多方面都还不错,属于入门级TWS耳机的正常水准。如今越来越多从事手机周边的3C数码厂商加入TWS真无线耳机的市场热潮,产品线丰富,对市场的影响也是很大的。
