回南天与小强同学的终结者---超频三GI-P850七防芯安全电源拆解装机
2020-05-29 15:06:05
0点赞
0收藏
0评论
创作立场声明：身处在沿海地区的我们被潮湿的气候和一些虫害所困难，现在有了“七防芯”电源就可以放心了。
回南天与小强同学的终结者---超频三GI-P850七防芯安全电源拆解装机
朋友一直苦恼于身处沿海城市潮湿环境，更怕家里面的别墅也有三层半的原因，总担心有时出门做事情几天发现家里面的主机被潮湿的空气所影响或者被“小强”同学入侵而无法工作，在我的建议下入手了拥有“七防芯”超频三GI-P85080PLUS金牌七防芯安全电源认证电源，我告诉他这电源的一些新特性完全满足你的要求，他试用一段时间发现不错，只不过他还是想知道具体是怎么一回事，就叫我拿回去研究几天顺便拆拆看。。。
先来张电源外包装的特写，可以从出这款超频三GI-P850 七防芯安全电源拥有80PLUS金牌认证所拥有优点还是相当不少。
在电源的外包装背面可以看到对超频三GI-P850七防芯安全电源这款电源所拥有的10项特性，进行了相应的说明。
超频三GI-P850七防芯安全电源额定功率850W，其中12V 最大输出功率849.6W，最大电流70.8A，几乎全功率输出。
七防芯安全电源即产品具有防尘、防潮、防虫、防震、防腐蚀、防静电、阻燃 7 重防护功能。电源内部填充了超频三开发的高导热性硅胶将元件针脚包裹起来，防止电源因受潮、积灰、震动、虫害等导致损坏。同时将热量快速从底盖导出，电源内部整体降低 5 ℃以上。延长了电源使用寿命。特制硅胶强绝缘防静电，环保阻燃抗氧化，将电源“内芯”完全保护起来，消除了安全隐患。

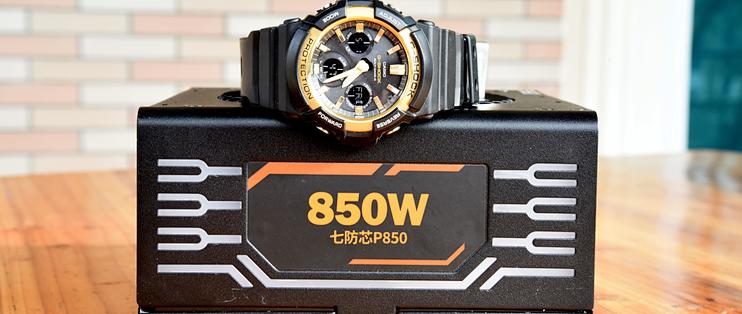

卡西欧G-SHOCK是卡西欧的一款，具有傲人的强悍耐用、防水等特点。七防芯安全电源内部填充特制胶体的电路板及元件在此保护下相信也有同样的功效。
七防芯安全电源设计有独立市电接入开关，在装机过程中保持此开关的闭合可以有效避免误接电源通电造成不必要的后果。在独立开关旁边设计有风扇自动启停开关，在低负载情况下支持风扇停转，从而实现零噪音的使用环境。机体的散热孔选择了14CM大尺寸风扇这样可以有效对电源本身进行散热。
超频三GI-P850金牌电源采用全模组线材输出，用户可以根据自己的实际需要进行电源的接入，此款电源支持RGB炫光风扇光效，通过独立的12V供电线接入即可。
模组线使用一个独立的塑料包装进行封存，并且在外部对线材料的编号、具体应用、及线材的数量上都有进行了详细的标注，十分的细致到位。
超频三GI-P850电源不仅拥有80PLUS金牌效能，更是拥有10质保，七防之外还有超长质保时间，10年质保的时间段跨越足以支持两台主机平台的应用时长了。不过要友情提醒的是：人为拆开可是。。可是不能再享受这样的服务的哦。。。（不过这点可难不倒我，这次正好买了史丹利48件家居套装，套装里面自带的内六角组合套件就可以）
反正朋友说想叫帮忙拆开看看内部结果长什么样。。。这个这个。。。拆开后可以看到上盖两侧设计有半透明的灯光衍展可以将风扇的灯光延展向两侧。

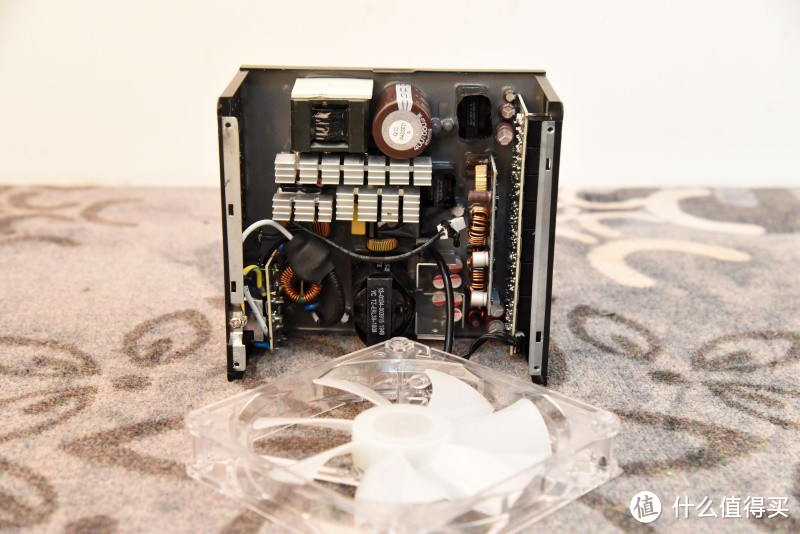

来张内部正面特写，可以看出电源内部的电路板大部分被灰色的胶底所覆盖。风扇部分为半透明外框与半透明的7扇叶风扇组成。
从电源灌胶的四角边上的细节可以判断出，灌胶过程为将电源板固定在电源壳体的四边固定螺丝位上再进行灌胶操作。对于电路板灌胶技术好处还是相当多的，因为电路引脚已经完全密封，以前早期的电源不小心会就遭到“小强”的入侵，从而出现炸电板板的事情，而对于朋友和我来说，身处在福建沿海地区，”回南天“与潮湿的亚热带气候，夹杂着盐度高的海风吹过来。经常一些电器时不时都会受灾。有了这个灌胶技术就可以将电路板包裹在内不会因为长时间使用之后灰尘的积累再加潮气的影响从而出现电源故障的情况发生。
电源的主电容部分采用日系“黑金刚”电容，电容参数为：400V 680微法，105℃的耐温值。市售的一些开关电源，如给监控使用的12V集中供电电源就有些款式也是使用灌胶技术进行对电路板的覆盖，但是因为材料工艺的原因，也经常见到这些产品，因为质量问题出现炸电的情况发生。超频三提出“十年质保“的超长质保服务可以看出他们对自己的这款产品相当有的信心，并且也可以借此电源的耐温值可以判断出，电源内部灌胶的胶质耐温值最高是高于105℃。
来张主变压器部分特写。因为灌胶的关系，与电源电路板部分的“接触”（引脚焊接）电子元件的引脚部分，甚至一些电阻都已经完全“浸没”在胶体以内。
与外力作用接触最多的就要属电源的模组接口部分了，这个地方在插拔模组线的时候难免会外力的作用，如果焊接不牢靠或者因为外力作用导致焊接接触不良就容易产生损伤，从而影响电源的使用。灌胶的另外一个好处就是将引脚部分进行二次“加固”提高元件与电路板之间的牢固性，提升整体在日常使用中的稳定性。
一台主机的整体散热性是整个主机稳定运行的前提，所以一个稳定的电源，一个散热与防尘理想的机箱也是必不可少的，安钛克P101机箱拥有前置120mm*3，后置120mm*1风扇安装位，并且机箱在购买时已经附带安装好4个白色风扇。机箱前部进气部分设计有可拆洗式防尘网每隔一段时间将防尘网拆下进行清洗即可十分方便。
安钛克P101机箱拥有下置电源安装仓位，与主板等其它部分实现分离，互不干扰。哪怕像是超频三GI-P850这样的全模组电源安装之后模组线连接部分前部的空间还是相当可观。
安钛克P101机箱下置独立电源仓位拥有自己的独立风道，当主机运行时电源内的散热风扇与机箱内部其它元件及散热互不干扰，冷空气直接由机箱底部吸入再由后部排出。在风扇进气位置，同样设计有一个可拆洗的防法网，每隔一段时间只需要按下并抽拉出防尘网进行相应清洗即可。超频三GI-P850电源本身就已经拥有防虫功能，在散热风扇前面再加入一个防尘网就形成了双重保护。
连接CPU独立供电线一般是在板安装在机箱内部之后才进行的。大多机箱限于内部空间的有关系安装时就相对比较痛苦P101机箱上部位置相当宽敞，CPU走线孔位也是相当的大，这样直接就可以轻松穿线随手可达。

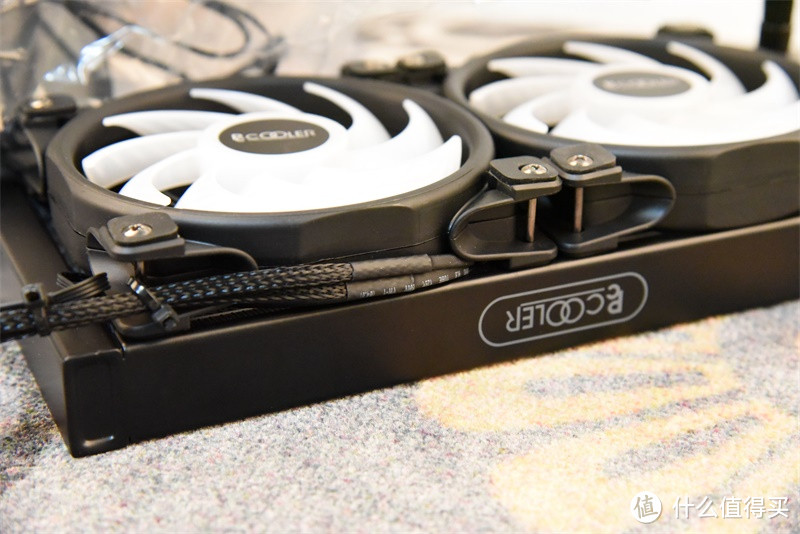

自己在用的散热器为超频三凌镜GI-CX240，做为一款240规格的水冷两个风扇之间并排时由于上下并排的关系在早前的一些水冷散热器风扇的供电线走线时都相当的杂乱，这次凌镜GI-CX240自带的风扇的四角拥有反向夹角的边框设计，通过夹角的间隙就可以直接将上下风扇的供电线穿走过。
散热器的供电线再使用理线管进行包裹就更加简洁了。P101机箱自带一个硬盘架，但是现在几乎都是M.2固态硬盘。所以将散热器拆解后前方空间就更富余也更有利于散热。

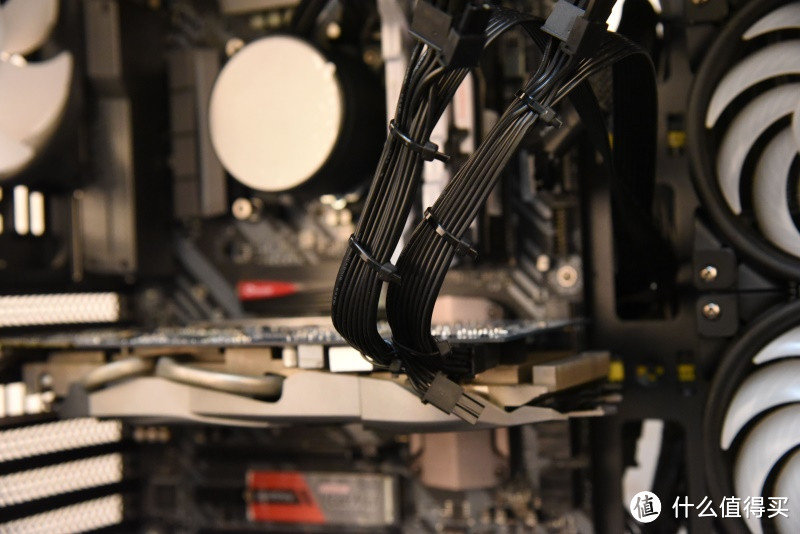

来张显卡独立供电线安装后的特写。
机箱背部的走线也尽量避开CPU底部以免形成电磁干扰。沿走走线边角与扎线孔进行相应的捆扎走线即可。
冷排通透性也是影响散热性能是否优秀的一个表现，通过散热器冷排后言观察前部的发光风扇的灯光通透性就可以看出凌镜GI-CX240水冷散热器的散热性能相当可以的。
来张装机后的机箱背面特写。

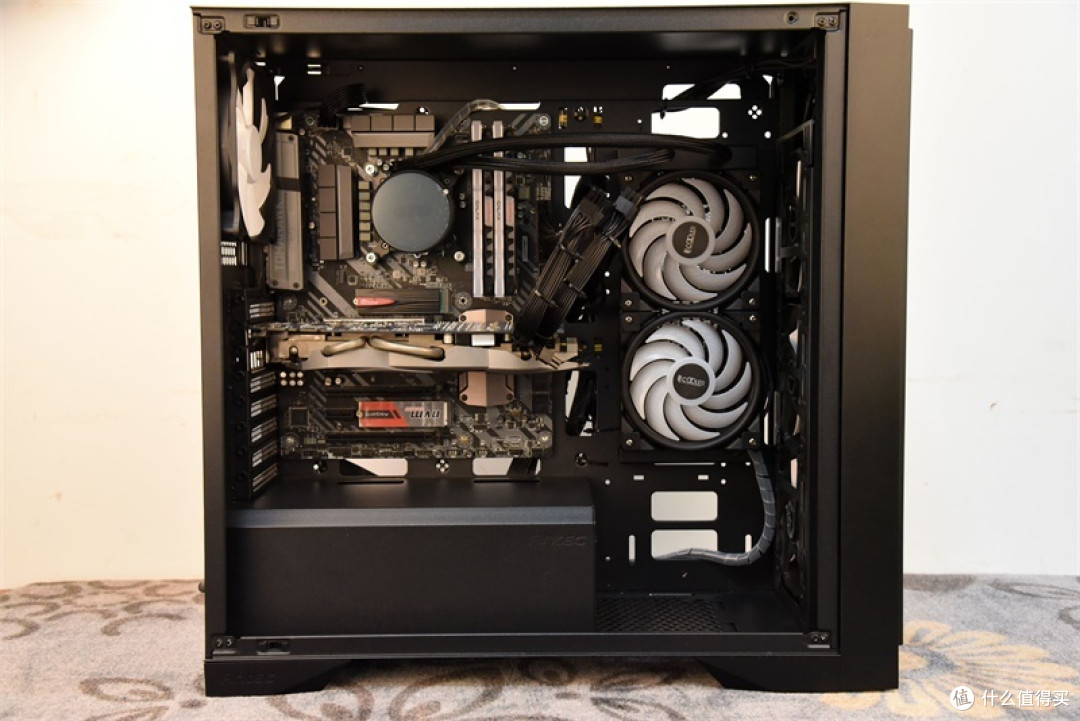

再来张装机后的机箱前部特写，一切简单就好。越是简单，简洁，除了看着舒服，更是有利于整体内部空气流动，最后提供一个稳定散热环境。
个人主机配置：
处理器：Intel I3-8350K
主板：微星 Z370 TOMAHAWK
内存：阿斯加特(Asgard) 阿扎赛尔系列 DDR4 3200 16G(8G*2)
影驰 HOF 名人堂 3600 8G*2
显卡：影驰 GTX760 黑将 双风扇
硬盘：浦科特 M9PEG 256G、阿斯嘉特 M.2 256G
电源：超频三GI-P850 80PLUS 金牌 七防电源
机箱：安钛克 P101
散热器：超频三 凌镜 GI-CX240 ARGB
虽然是闰四月，但气温也慢慢升高了，来张运行了一天一夜后的待机温度。

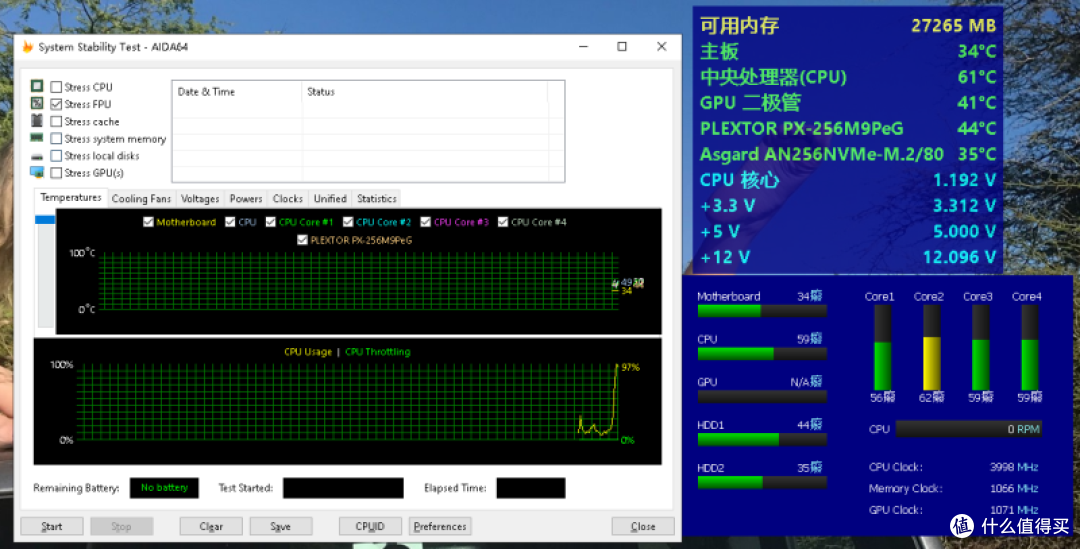

FPU耐压测试一个晚上，早上起来看到整体运行还是相当平衡的。差不多保护在75℃的温度线。
现在装机选用的电源的功率都已经足够，我们所要求的是更好的稳定运行。80PLUS金牌认证的电源不仅拥有更好的转换效能，更是品质的保证。FPU耐力测试下电源负载稳定保护在126W，运行3DMARK，整体表现也十分稳定，浮动相当小。
来三张灯光图看看，需要特别说明的是超频三凌镜GI-CX240水冷散热器的冷头发光部分是支持旋转的，这样就有利于冷排不管是在前装还是顶装的时候最后总能保持冷头上面的LOGO与视线平行。
装机总结：
超频三GI-P850七防芯安全电源，不仅拥有现有市场主流电源的80 PLUS金牌认证、全模组线材供电，更有“七防芯功能”，不管是家用还是在一些商用场所，在环境相对潮湿及虫害威胁的地方更是能做到相当的防护，内部灌胶的设计将全部电路进行覆盖，避免在相对密闭环境下更是对安全的进一步保证。
远景期待：
基于现有技术的积累，后期希望能见到超频三旗下更高端的无风扇工业级全静音电源在民用市场的应用。
