以平价入门内网万兆存储平台 – 威联通万兆NAS TS-532X体验
前言
近几年感觉万兆普及到消费级的脚步相对前几年越来越快了,17年初网件发布了夜鹰X10,自带一个万兆SFP+的内网LAN口,看的比较振奋,就是价格相对感人,但是好兆头是至少有消费级网络产品厂商愿意将万兆加入家庭消费级产品中,说明万兆的进入到消费级家庭用户的成本只会越来越低。本人爱折腾家用存储,在NAS存储方面,威联通的NAS在硬件方面相对友商一直比较前卫,之前已经给身边做视频工作的朋友安利过威联通高端NAS搭配万兆扩展卡来使用,想不到近年来已经直接将万兆加入到2K左右价位的NAS产品中,对于商用做存储的用户来说,价格相当平民了!此次就开箱测测这款威联通TS-532X,号称最平价的万兆NAS!
▲先上一张官方参数图,五盘位、双千兆+双万兆接口,足够吸睛!
开箱
▲橙色主调包装,标明5盘位商用网络存储,3.5寸/2.5寸盘位*3,2.5寸SSD专用盘位*2,另有万兆加持。
▲TS-532X所有附件:千兆网线*2,电源适配器,安装指南、硬盘安装螺丝、硬盘支架免螺丝卡扣条

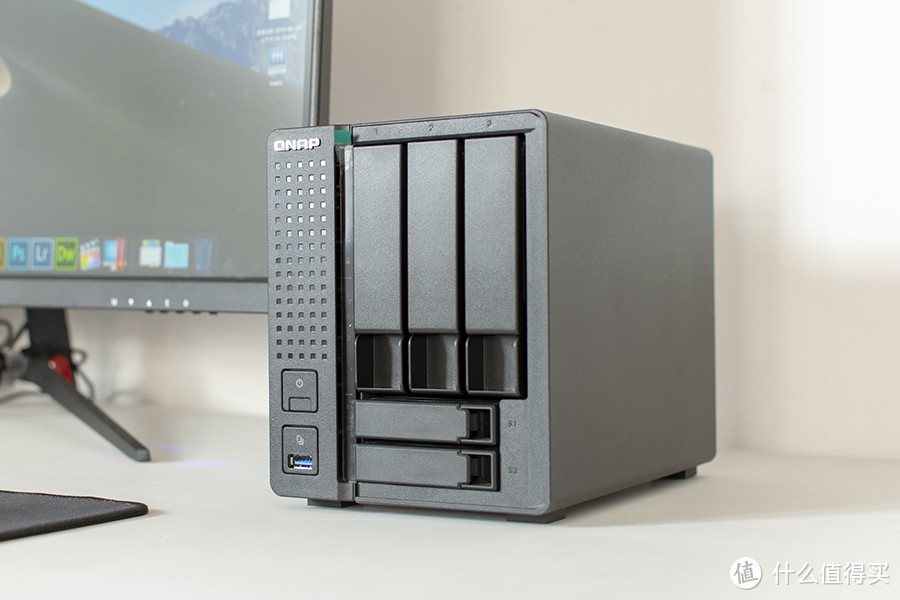

▲TS-532X五盘位是采用HDD*3+SSD*2的盘位组合方式,主要是配合万兆提速整机读写速度,USB口位置是一个“一键COPY”,算的上是威联通的特色之一,方便针对NAS固定目录与外接USB存储进行一键数据交互。

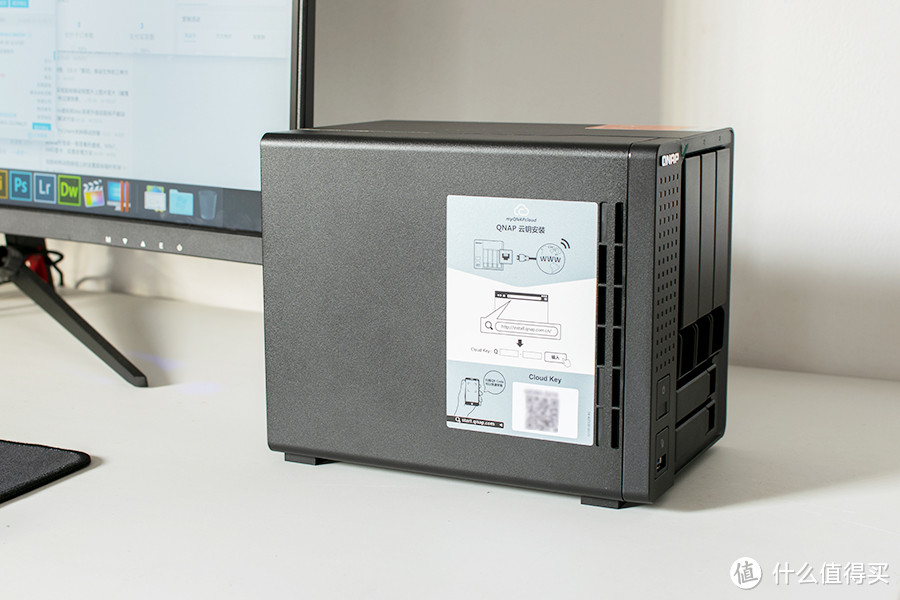

▲机身左侧的快速安装指南,可以通过手机或者电脑浏览器直接访问指南上的地址,对NAS进行快速初始化操作。
▲机身背部:主动散热器占据大部分位置;左下角是一个Kensington防盗锁孔;右上方是音频接口,可以将NAS作为播放设备直接进行音频输出;散热器下方是一个机身喇叭,可以进行中英文语音播报系统提示信息,音频输出和机身喇叭在早期入门机型上很少见;作为商用存储入门款,双千兆+双万兆网口配置相当吸引眼球,对于有高速传输需求的用户,万兆已然是理想的选择,下方两个USB3.0接口、电源接口。

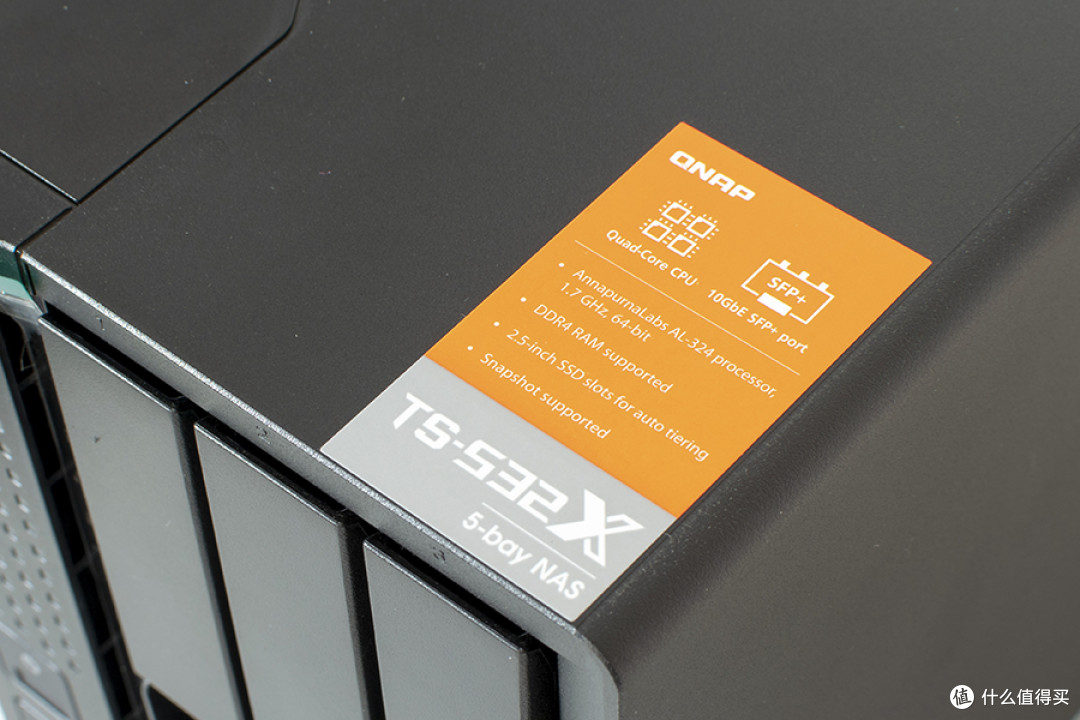

▲顶部身份标识:64位四核心处理器、万兆SFP+加持,DDR4内存、SSD高速缓存、快照支持等都使得该型号颇具特色。
开机使用
▲使用西数的NAS专用红盘HDD*3单盘容量为2T,搭配西数的蓝盘SSD*3单盘容量为250G,红盘系列是西数为区分PC桌面级、监控级,单独为NAS储存设备设计的专用硬盘型号系列,独有的NASware 3.0技术,具有运行温度低、无噪音、RAID 环境优化、噪声和振动保护等特点,作为NAS进行7*24小时运行的必备“良药”;而SSD是跑万兆速度的关键硬件,因为单靠三个HDD组raid是无法“仰望”万兆的天花板的!所以该机型预留SSD硬盘位,让用户使用SSD搭配QTS的SSD高速缓存功能来加速整机读写性能。

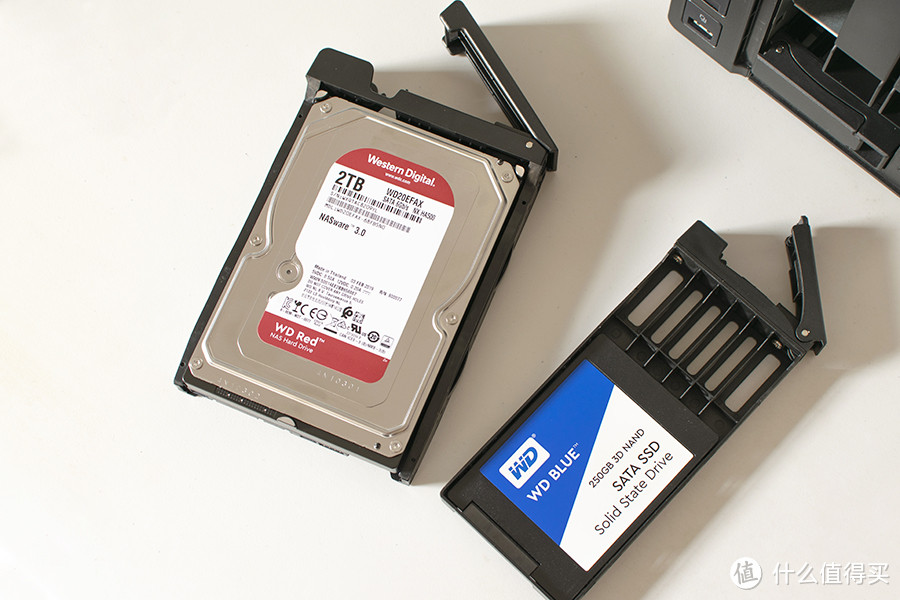

▲3.5寸硬盘和2.5寸硬盘支架安装图:虽然包装内附了硬盘安装螺丝,但是威联通近几年的机型已经全面升级为卡扣式安装,支架左右的卡扣条直接卡住硬盘安装即可,免驱拧螺丝的麻烦。
▲通过机身左侧的“云安装”指示或在电脑端安装QFinder工具,对系统进行初始化。

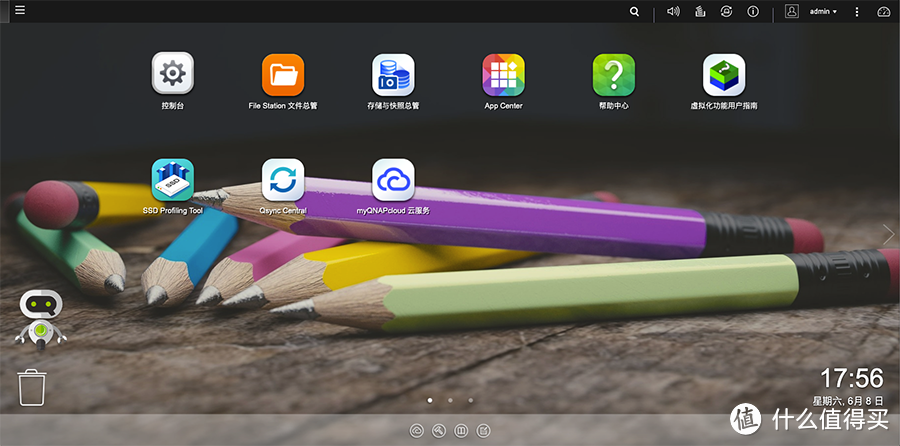

▲威联通QTS系统桌面设计比较简洁,系统自带丰富的应用设定:APP Center可安装扩展各种软件功能、Qsync多平台同步、myQNAPcloud远程访问服务等
▲QTS系统自带丰富的官方应用和第三方应用支持,近百种应用可通过APP Center轻松进行一键安装部署,根据机型的不同所支持的应用也有所不同。
▲桌面左下角的Qboost机器人,类似于win下的电脑管家,可以清理内存、垃圾文件,查看各个应用CPU、内存占用情况,配置各个应用的排程运行时间,以减轻对系统不必要的负担。

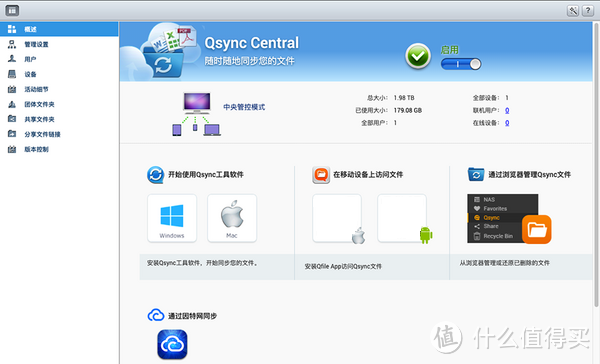

▲Qsync,全平台同步软件,支持多用户团队文件夹同步,NAS现有共享文件夹开启同步模式,支持多版本控制,最重要的是,支持远程销毁功能,当客户端设备不可控时,可以通过下达指令,让远程客户端设备对自身同步的文件进行清除,以保证数据安全。
▲SnapShot快照功能,对NAS数据存储卷或者LUN卷进行快照,最快支持每5分钟一次的排程计划,让用户可以随时追溯之前的快照版本,或对单个文件进行任意版本的恢复、调用;且最新的QTS系统还支持将快照数据备份至远端另一台NAS,将数据保护应用到极致。

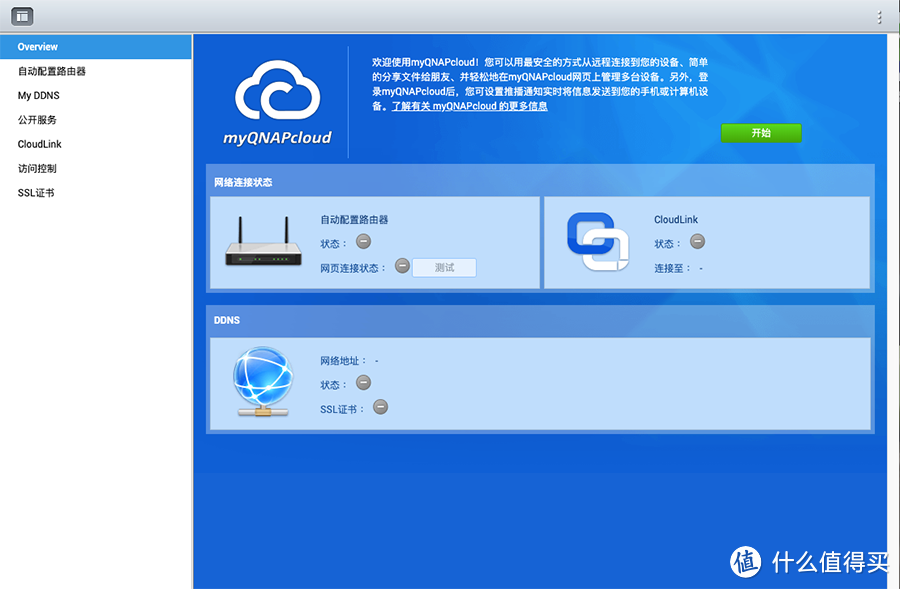

▲myQNAPcloud是威联通QTS系统内置的远程访问服务,让复杂的远程访问功能设置起来变得更加简易,无视NAS所在的互联网环境,可以随时随地对NAS进行远程访问,搭配Qsync可以实现多个终端设备的数据远程同步功能。
针对于商用机型不得不提的两种加速方式,一种是自动分层储存的Qtier功能,另一种则是加速磁盘访问的IOPS性能的SSD高速缓存加速功能。
▲Qtier技术,通过用户访问文件的频率,判断文件的“冷”“热”程度,自动将访问较频率较高的“热”数据,移动到成本高、但性能强劲的SSD硬盘,对访问频率较低的“冷”数据移动到容量较大成本较低的HDD硬盘中,从而兼容整机的性能与成本,提供最佳的服务效率。

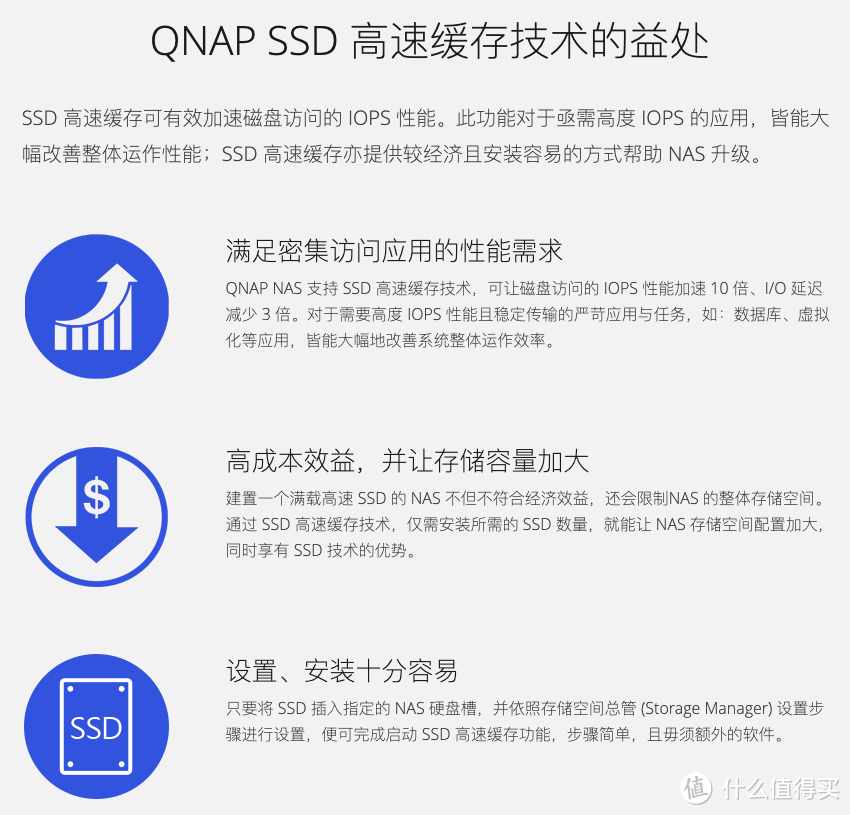

▲SSD高速缓存是用于加速整机的磁盘访问IOPS性能,降低I/O延迟,虽与Qtier的应用方式略不同,但是最终目的大体类似,在有限的成本下,提升整机的运行性能,提供最佳的服务效率。
万兆体验
【测试环境】
NAS存储:西数红盘HDD 2T*3、蓝盘SSD 250G*2
威联通8口万兆交换机QSW-804-4C
Windows存储:西数M.2接口SN750黑盘 500G
Mellanox 单口万兆网卡(Windows10)
Windows下通过iSCSI服务挂载NAS端的LUN卷
此次万兆体验,模拟2种常见的企业使用环境:
3个HDD组RAID5,使用两个SSD进行RAID1开启高速缓存,测试万兆读写速率,此模式适用于需要高速读写性能,但又注重数据安全的使用环境;
3个HDD组RAID0,使用两个SSD进行RAID0开启高速缓存,测试万兆读写速率,此模式适用于需要极速读写性能,不注重数据安全的使用环境;
跑满千兆对威联通的NAS来说完全是小菜一碟,此次使用AS SSD Benchmark和CrystalDiskMark两款软件,通过Windows的iSCSI服务挂载威联通NAS的LUN卷进行万兆环境下的读写跑分
威联通4.3新版系统提供了“SSD分析工具”,目的在于使用“SSD高速缓存”时,通过评估预留空间,来提高SSD性能、稳定性和使用寿命。
▲通过评估结果,将需要的目标写入性能IOPS值填入,即可获得最佳的建议预留空间,按照建议设定“SSD高速缓存”即可。
▲通过系统内置的“存储与快照总管”建立存储池、高速缓存加速
▲“SSD高速缓存加速”可以不仅可以对“文件级”的卷进行加速,还可以对“区块级”的LUN卷进行加速。
▲HDD RAID5 + SSD高速缓存RAID1模式跑分, AS SSD Benchmark 顺序读写高达950.5MB/s和397.53MB/s,CrystalDiskMark顺序读写高达1230MB/s和424.9MB/s;受RADI5的性能限制,虽然通过SSD高速缓存加速,写入速度是无法跑满万兆理论速率的,但是读取速度已经接近跑满万兆带宽,虽然两个软件的读取速度差异略大,但是本人更倾向于AS SSD Benchmark的结果,与通过SMB协议局域网拷贝相近。
▲HDD RAID0 + SSD高速缓存RAID0模式跑分,AS SSD Benchmark 顺序读写高达948.75MB/s和699.27MB/s,CrystalDiskMark顺序读写高达1231MB/s和730.9MB/s;得益于RAID0的性能优势,写入速度相对RAID5有了较大提升。如果不考虑容量成本的情况下,有更高速度需求,可以考虑五盘位全部使用SSD硬盘,可以获得更极速的读写速度。
通过HDD RAID5 + SSD RAID1和HDD RAID0 + SSD RAID0两种模式的跑分测试,可以看出,基本可以完全抛弃千兆网络,不需要在千兆环境下折腾双网卡的链路聚合,万兆单口直接可以获得多倍于千兆的读写速度;如果是发烧友或者有企业特殊需求的用户,还可以直接使用万兆管理型交换机,直接进行万兆的双网卡链路聚合,使用的效果将会更加风骚!
总结
优点:
相对友商,在硬件上足够前卫,将双万兆网卡直接加入到入门机型,降低万兆存储使用成本;
盘位设计合理,3个3.5寸HDD盘位适用于常见的RAID5模式组建,2个2.5寸SSD盘位配合自家的SSD高速缓存加速或Qtier技术;
SSD分析工具,再兼顾SSD的性能和使用寿命的同时提供专业的预留空间建议,规避SSD“写入放大”的缺陷;
缺点:
CPU为ARM架构,支持的应用扩展方面会不如X86架构平台机型,且出厂标配2G内存,在运行过多程序的情况下,会略显吃紧;虽然该机型支持内存更换,但是该机型为单内存槽,只能完全更换内存,成本增加的同时会浪费标配内存;
整体来说,2K+的万兆存储设备,双千兆+双万兆网口搭配,五盘位机型,还要什么自行车?对于主打存储用途来说,TS-532X性价比无疑是相当给力的!威联通一直在硬件上玩出各种花样,给用户更多的选择,期待系统方面功能更加丰富,将NAS普及于更多用户手中。
