活着就是为了折sheng腾qian--自制酷冷至尊NR200 ATX电源支架记录

创作立场声明：个人购买 不含任何恰饭内容
自行折腾 所得效果仅供参考

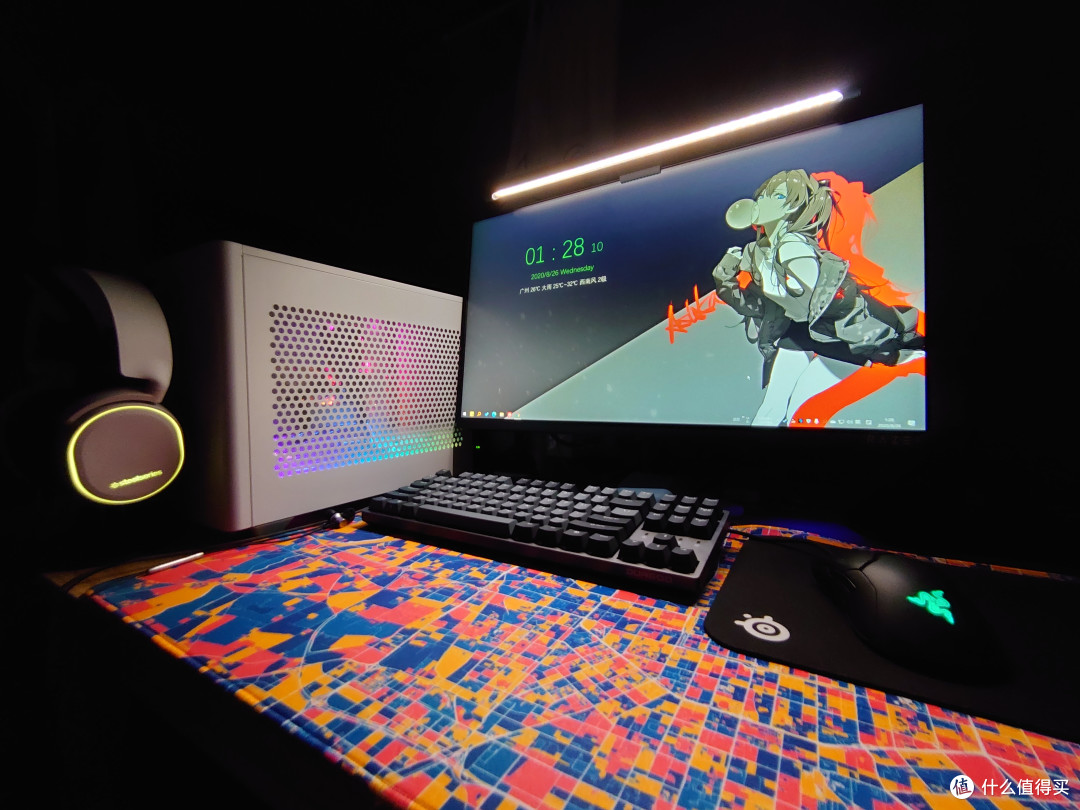

以下是装机图及说明。

硬件配置：

CPU：RYZEN 7 3700X
主板：ROG Strix B450I-GAMING
RAM：金士顿掠食者RGB 3200 8Gx2 CJR 超3600 16-20-20-8-36
显卡：七彩虹2060 Super Ultrar
散热：利民霜灵FS140 换C12 Pro-W
SSD：三星970EVO 500G + 海康威视C2000 1T
HHD：东芝P300 3T + 希捷2.5寸酷鱼 2T
电源：安钛克 HCG650 金牌全模组 + 37.2℃定制线
机箱风扇：C12 Pro-W×2+小乌鸦3白色原装薄扇×2
其他：风扇一分二线(小乌鸦3配件) + 风扇一分三线(机箱自带) +扎带若干+魔术双面胶若干+追风者5V ARGB灯带×2 +白色电源磁吸防尘网×1。

（为了上ATX电源和3.5硬盘 侧面没有办法上240冷排，只能用风冷。本来是想上纯白硬件的 但是限于预算原因只能将就了，有条件有想法的老哥可以考虑换其他硬件，海韵的旗舰雪白电源，ROG的白色2080ti（贫穷的泪水）或影驰的金属大师及星耀、技嘉的小白雕，盈通的女装大佬，当然公版卡也是极好的，CPU散热可以不用像我这么极限，等一等利民的新银剑或者TS120/mini AK120/MINI）

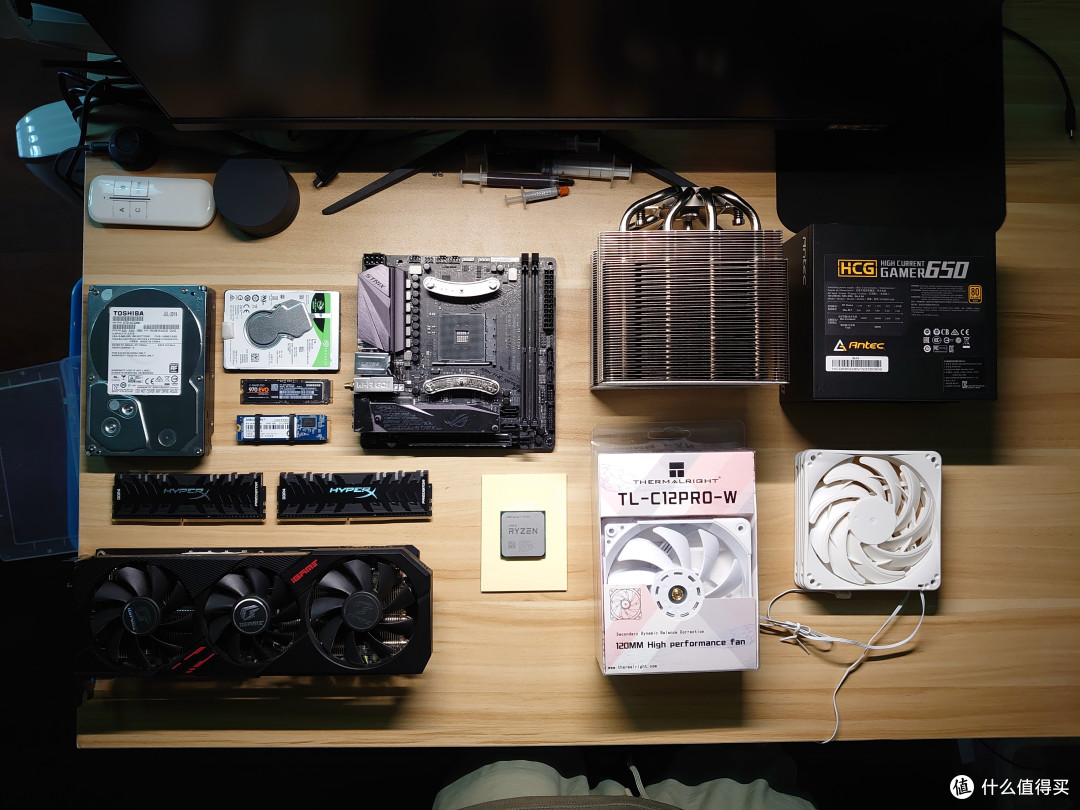

• 硬件全家福

• 安装方式及兼容性:

1. 垫片+螺丝使用2.5寸盘的孔位固定在靠主板一侧；留下78mm左右宽度可以正常安装240AIO（放弃3.5）或安装3.5*2+风冷/120mmAIO。

2. 使用原装SFX支架及3.5寸硬盘架安装3.5寸HHD*2，电源安装在靠冷排支架一侧，采用风冷/120AIO。

PS：两种方式顶板均只能安装一把12025风扇

Ver 1.0情况介绍

电源架固定使用到了前面板酷冷提供的水泵及2.5寸硬盘固定孔位，3.5支架的形式类似与笔记本上机械硬盘固定形式。第一版采用1mm的不锈钢+白色烤漆，电源固定侧弯折加强结构这些都为翻车埋下了伏笔。第一家定制的加工和打磨精度都很不错。

第一版电源架及电源支架

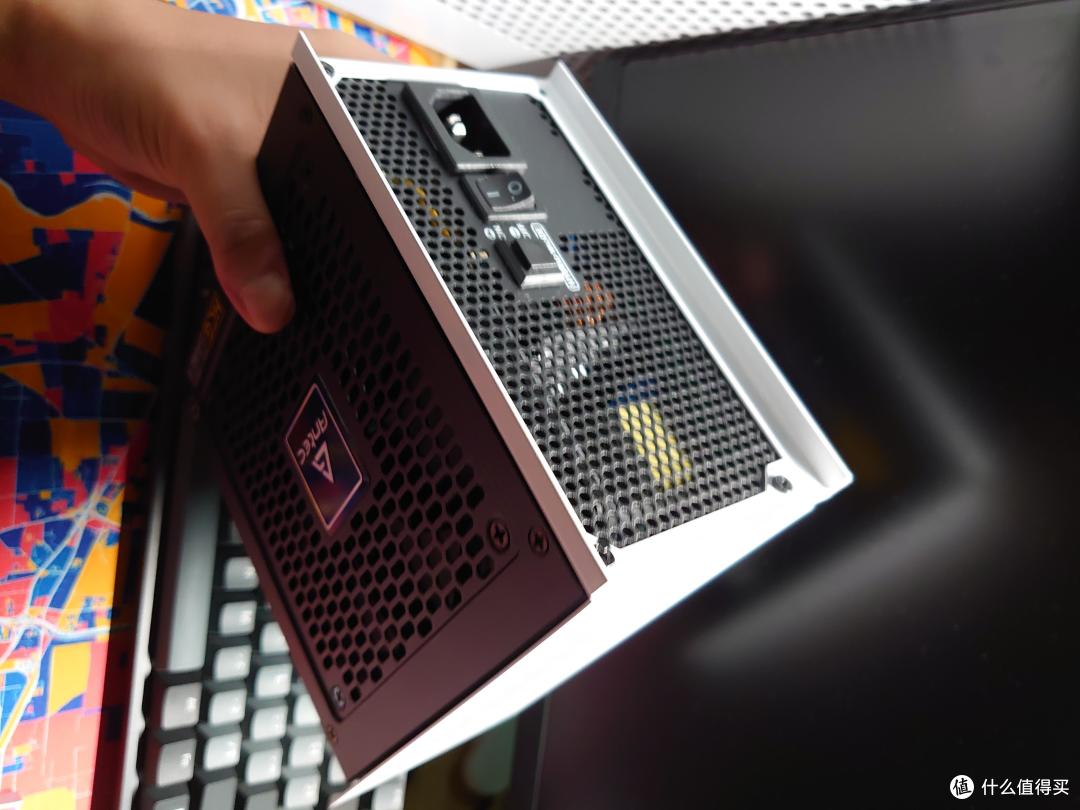

安装情况 有一个孔位打错了

第一版的第一个问题 加强弯折与卡扣冲突，进而导致固定孔位对不上。

与侧板卡扣冲突

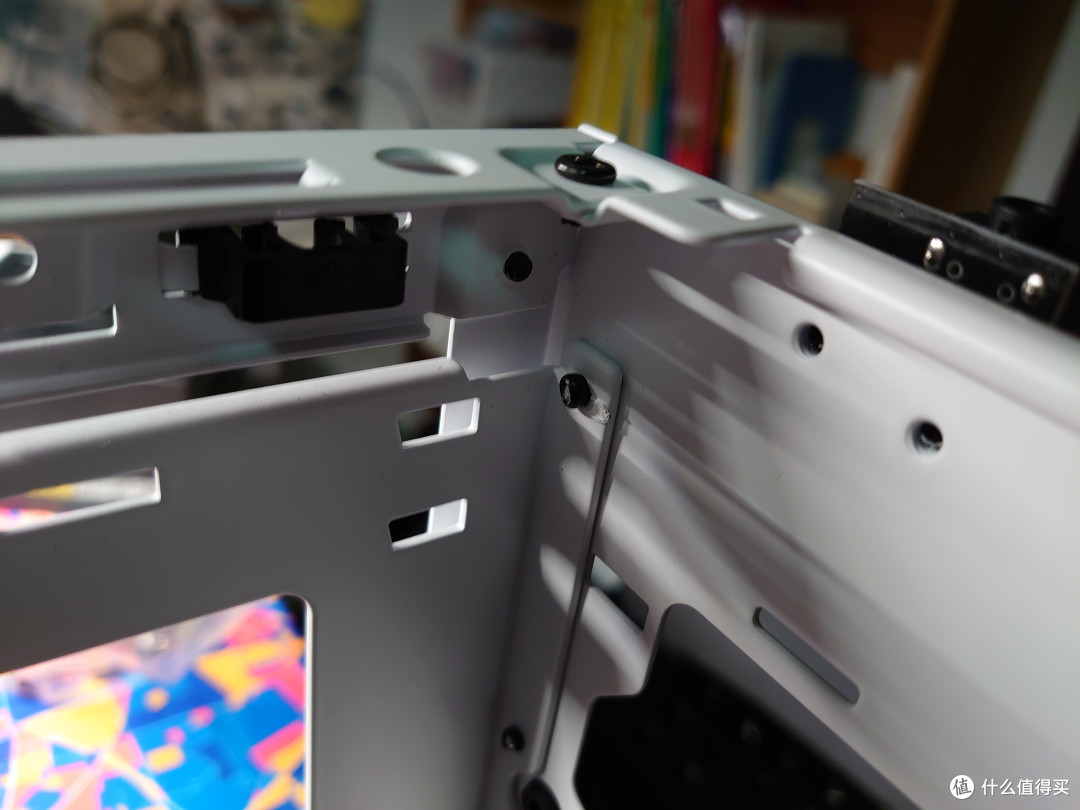

固定板超宽 同主板电源架及其铆钉冲突

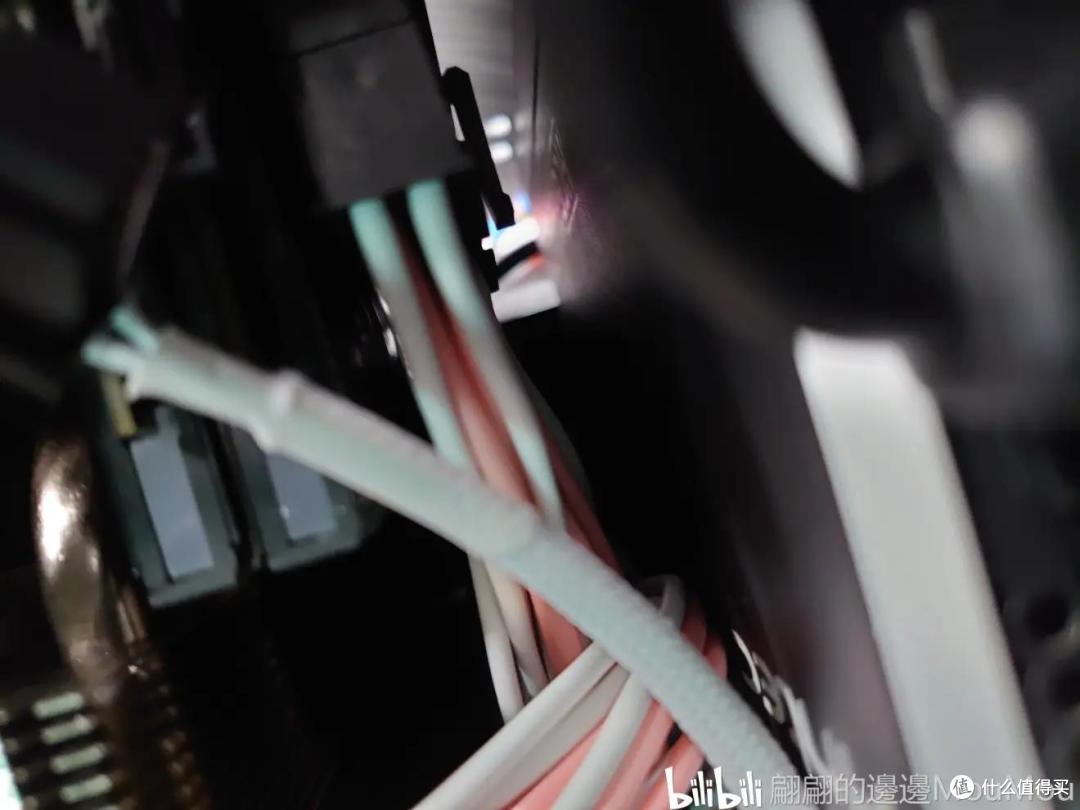

电源与主板的间距

在自己准备重新打孔的适合遇到了另一个问题，碳钢钻头对不锈钢板无法破防（ 304：平角裤 平角裤！） 只能改图重新下单。

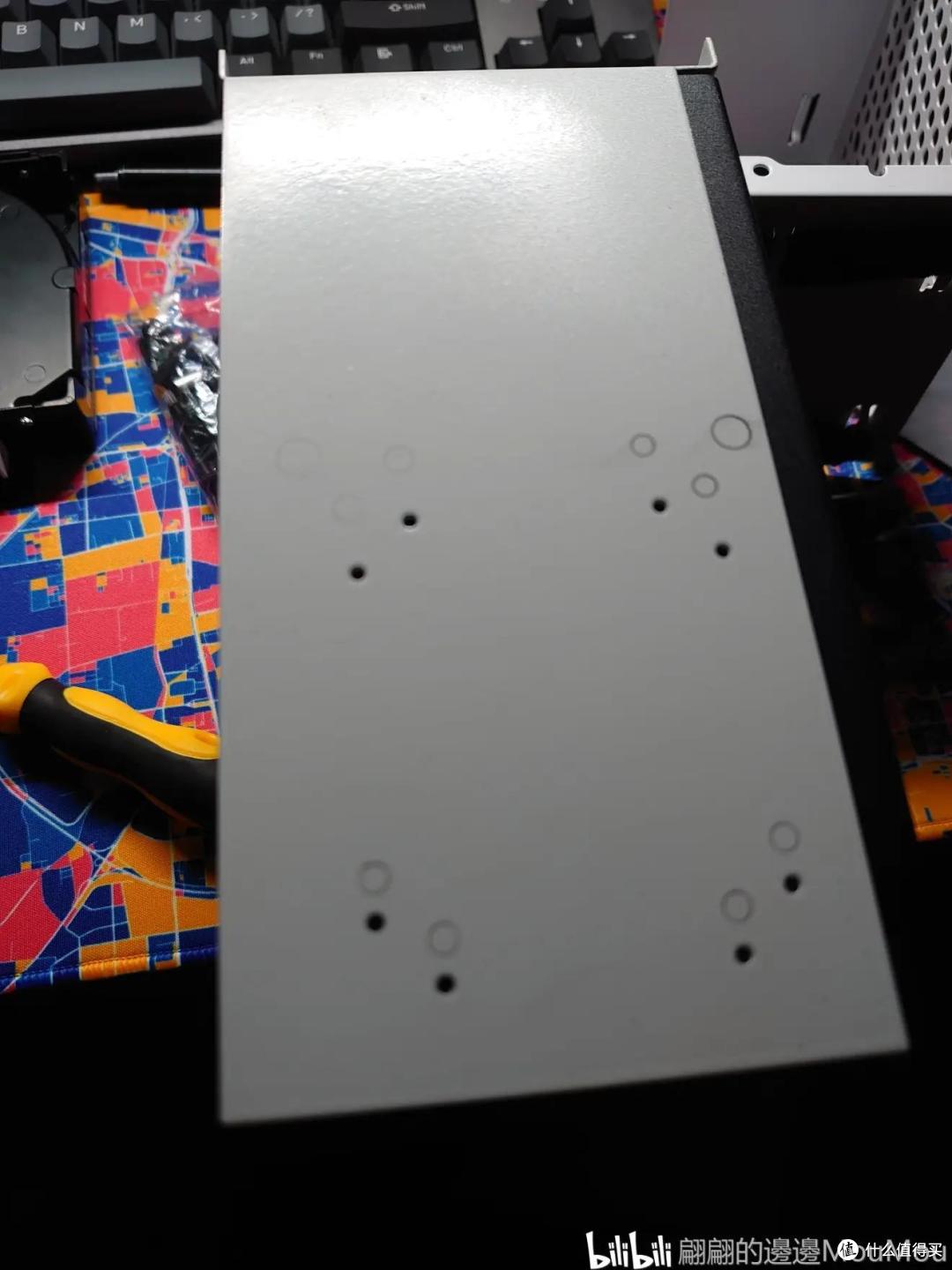

重新确定孔位

等待制作的期间，通过轧带及双面胶将电源架固定了起来，虽然有很多问题，但是证明了思路是没有问题的。

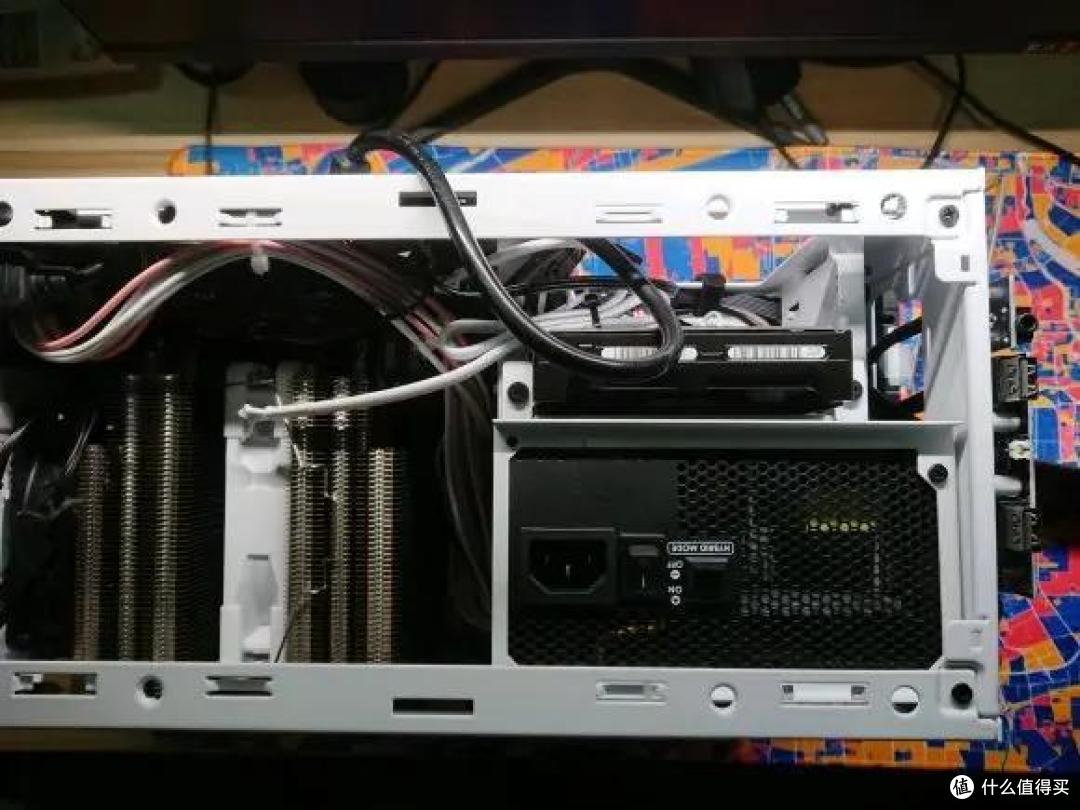

第一版支架安装情况-俯视

第二版电源支架

改进思路就是加强板材厚度(2mm镀锌钢板)放弃卷边，重新确定孔位并改为攻丝孔，收窄固定片宽度，同时增加2.5寸硬盘固定孔，实现主板侧和冷排支架侧的两种安装方式。

同时:

1. 电源固定孔位做了改进，实现不同选择下电源风扇的朝向调整。

2. 电源与支架侧面增加缝隙，保证螺丝不会划伤电源。

两版电源支架对比，可见长出的缝隙宽度

为了省钱（其实是怕翻车） 没有进行表面处理

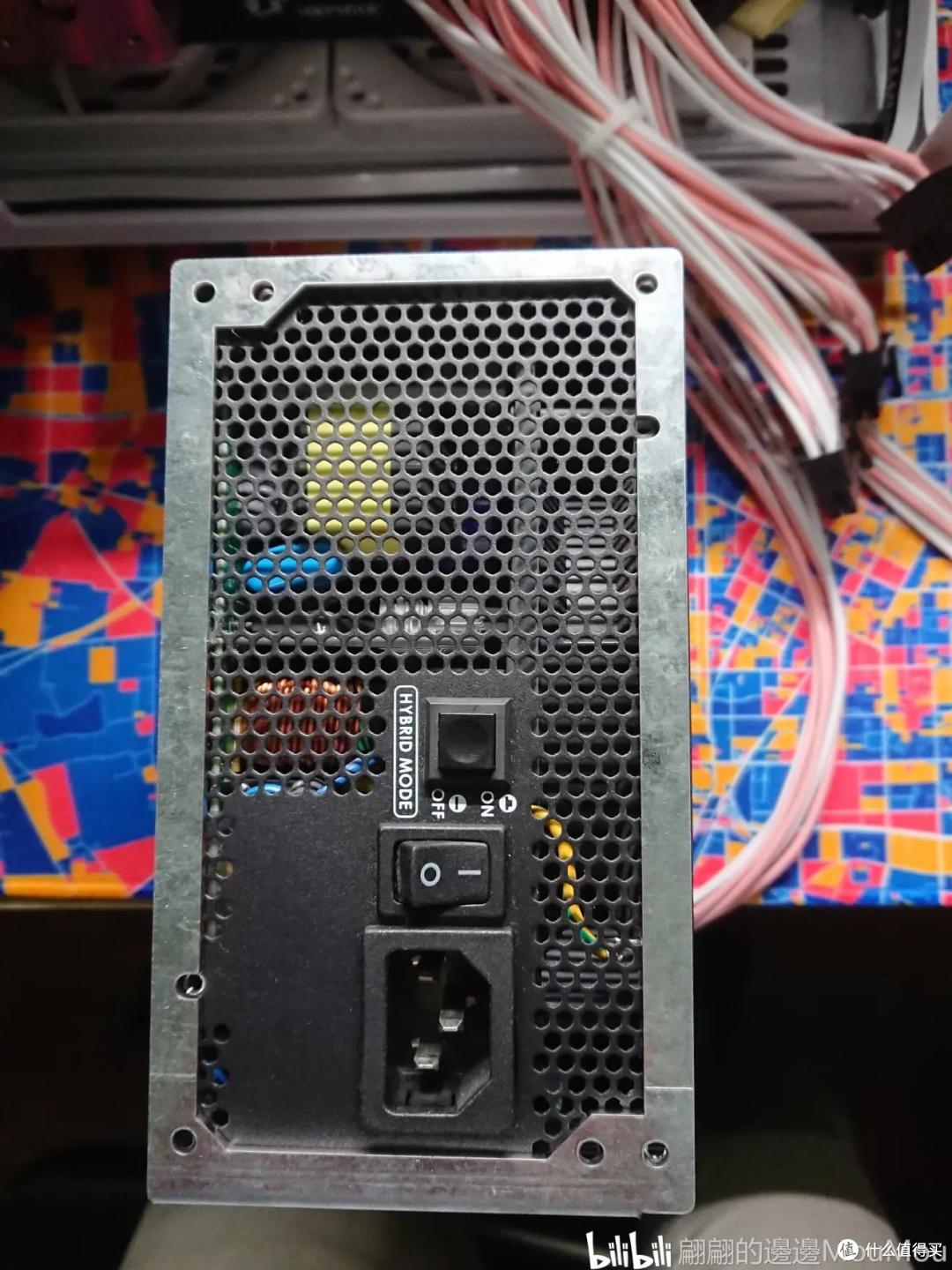

靠主板安装 风扇对主板侧侧板

靠冷排支架侧安装 风扇对侧板

侧面留的缝隙略大，因为开始想法是通孔+螺丝+螺母，后来发现使用2mm钢板就可通过攻丝安装。

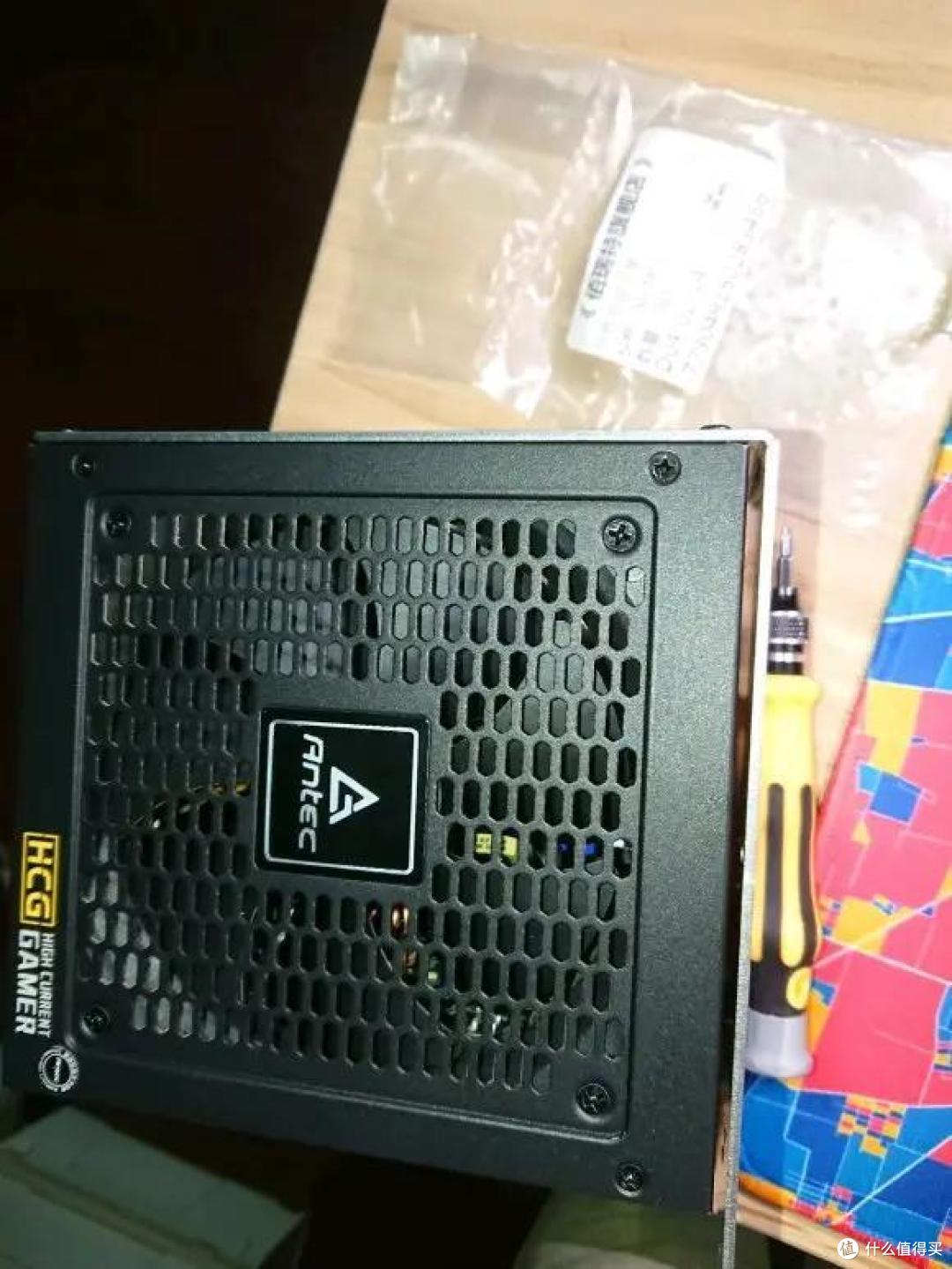

侧面缝隙情况

安装使用了M3×5的螺丝和M3×8×1的尼龙垫片，另一侧会少许突出一些，半个毫米左右，贴上海绵胶带或者较厚的其他胶带就不对对电源造成影响。

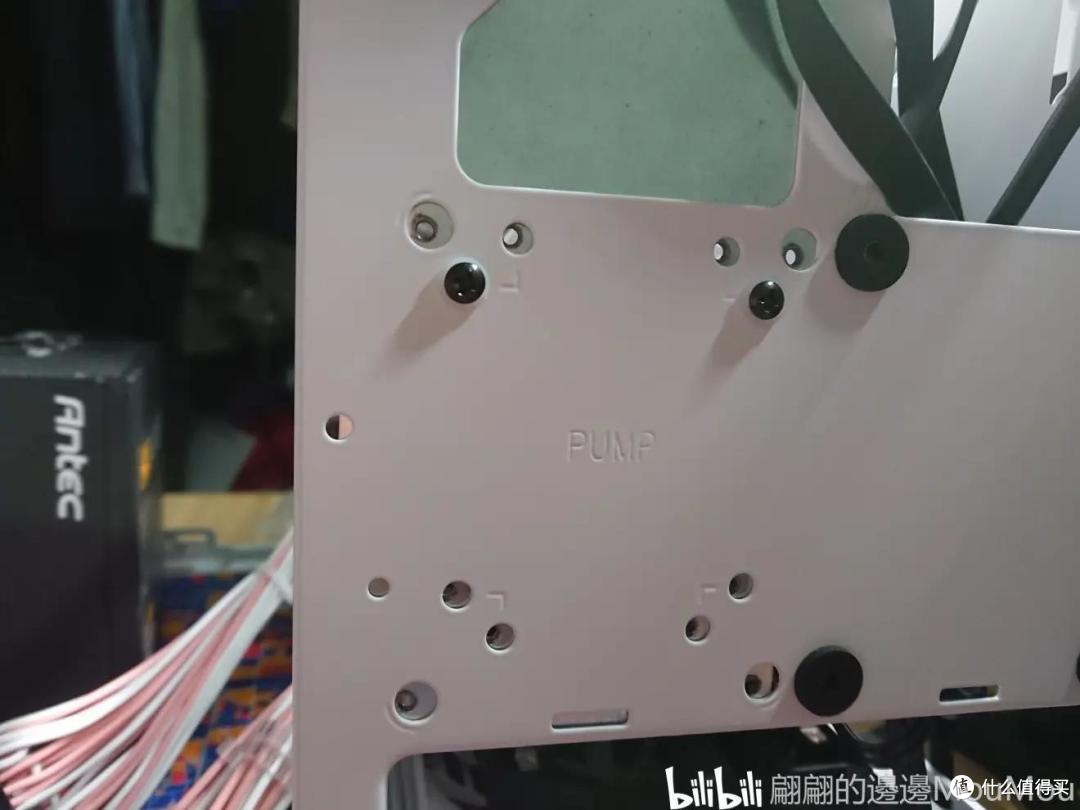

安装孔位情况

这里可以看到虽然可以安装 但是已经和主板支架贴死了

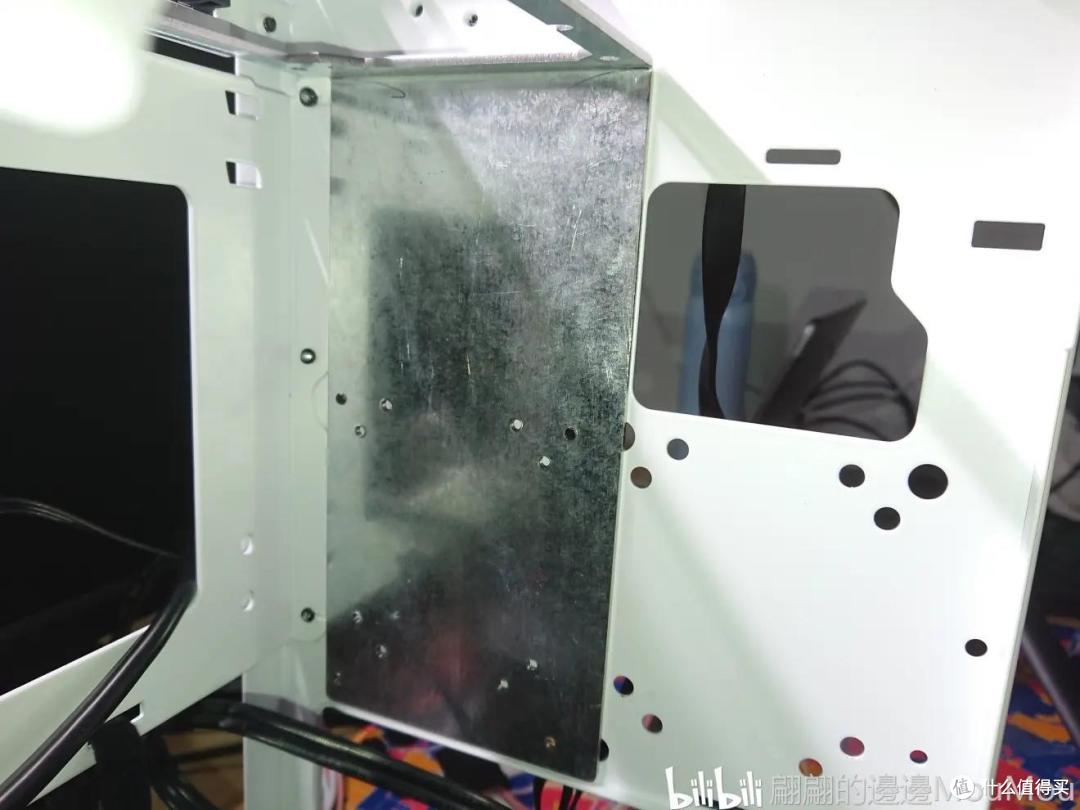

主板侧安装情况

主板侧安装示意

安装完电源后还有78mm的空间留给240AIO/3.5寸硬盘(26mm标准厚度*2)

这里可以看到这一版的支架还是有些问题

• 因为板材厚度增加和随之而来的弯折问题，还可以再向上移动4mm（图纸已改）保证更充裕的空间（这一版已不会压迫显卡背包）

• 同时图纸优化电源侧面预留位置过大的问题，自己用我就用扎带固定了一下电源，主视图可以看到。

• 将与侧板固定侧的宽度收窄1mm减少与主板支架的接触

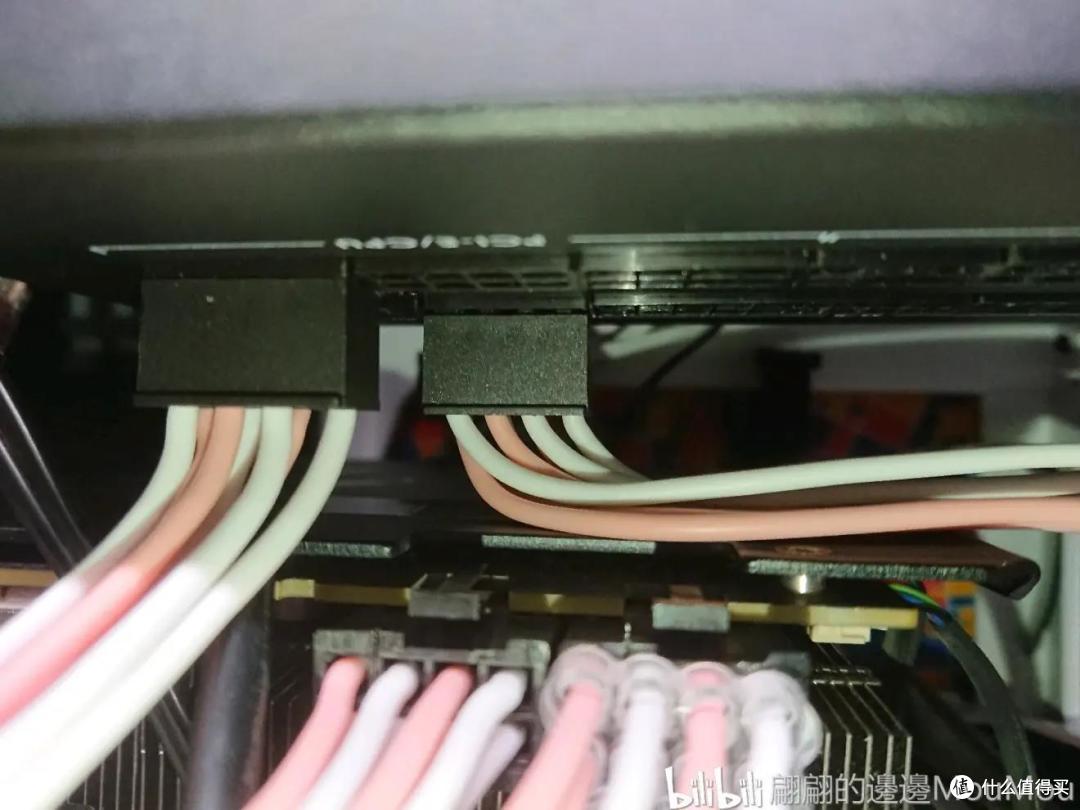

模组接口空间

最后是安装完成的情况

就不要吐槽理线了 ITX理线=硬塞

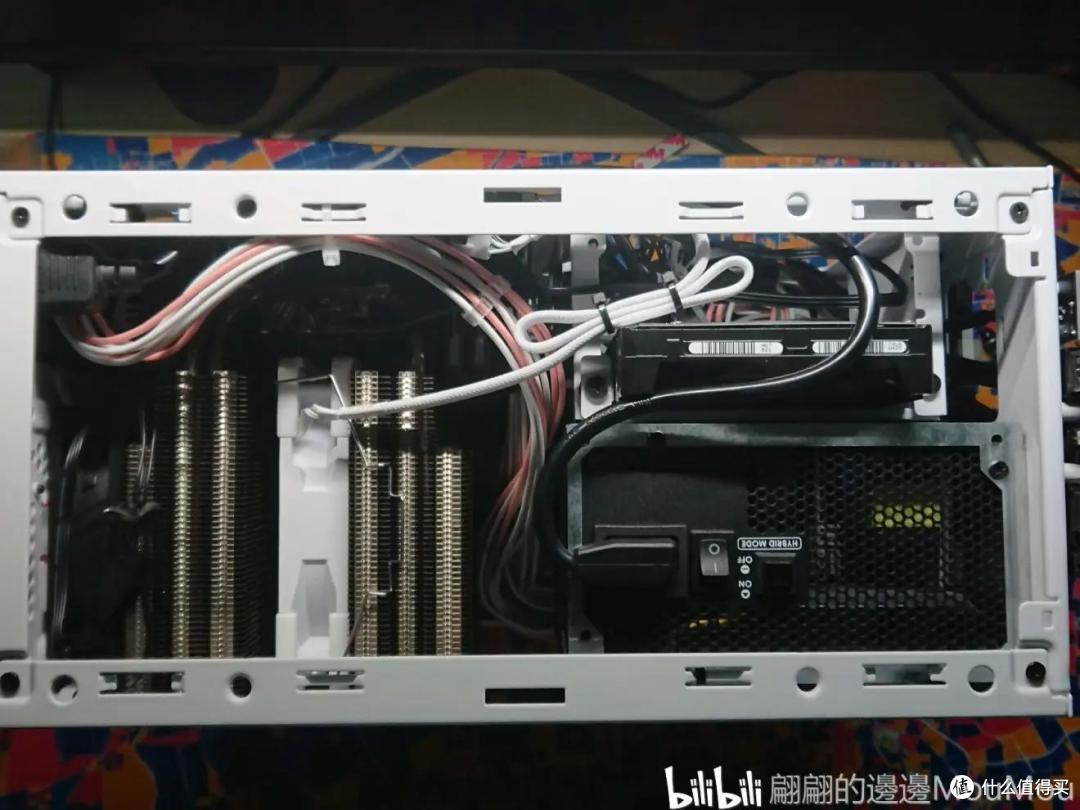

俯视图

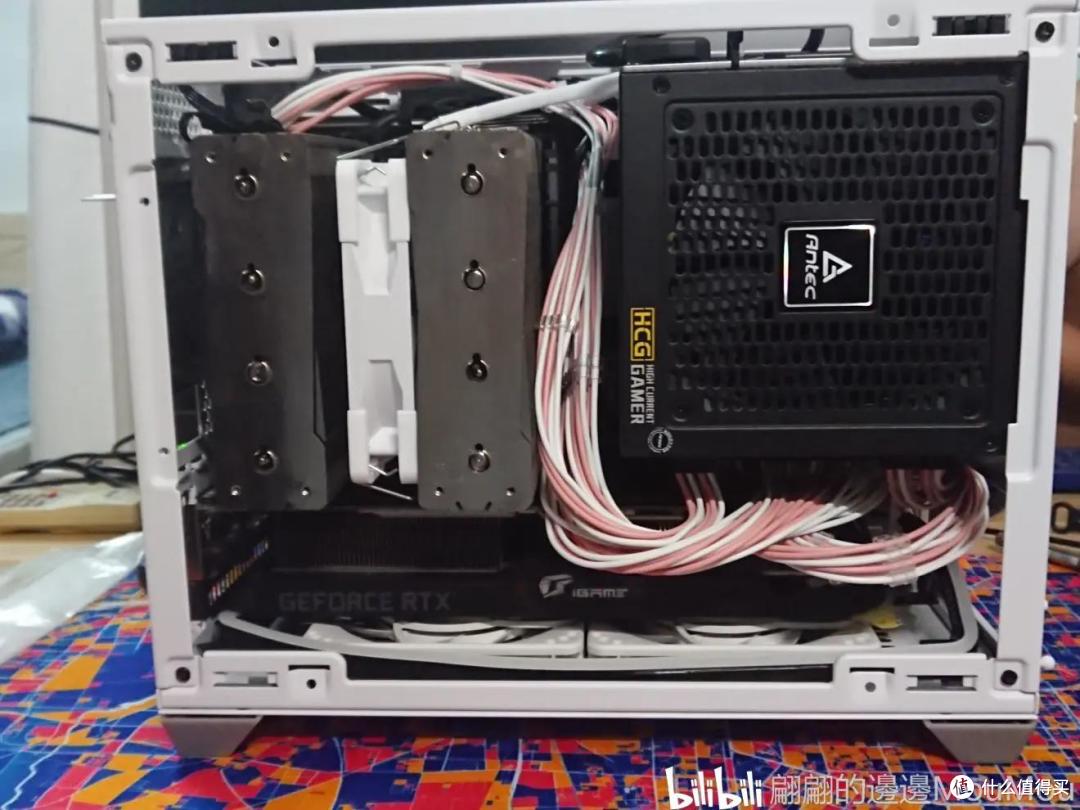

主视图

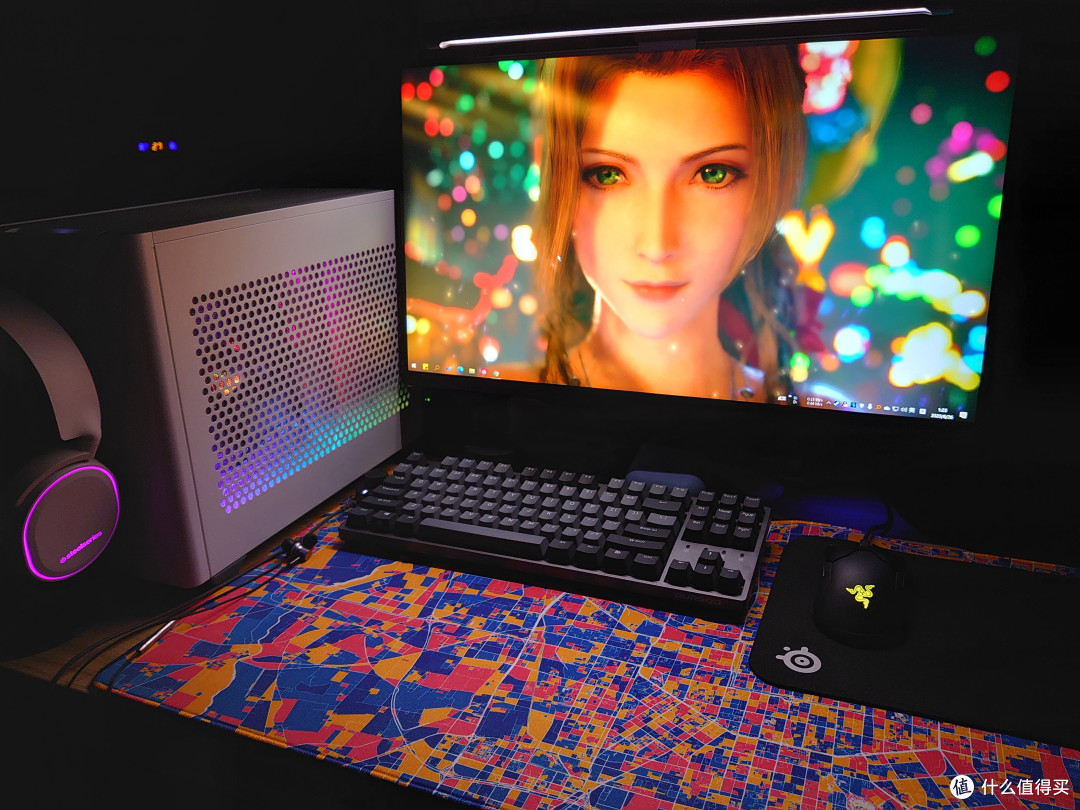

外观展示

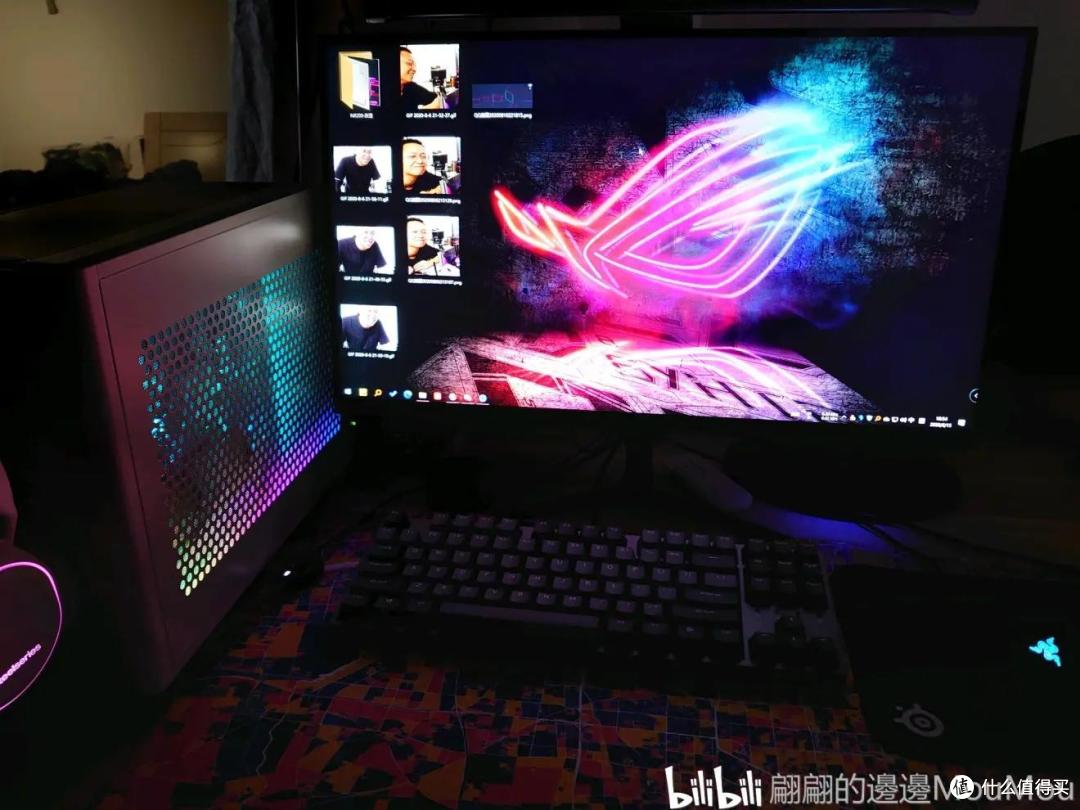

RGB!

其他情况：

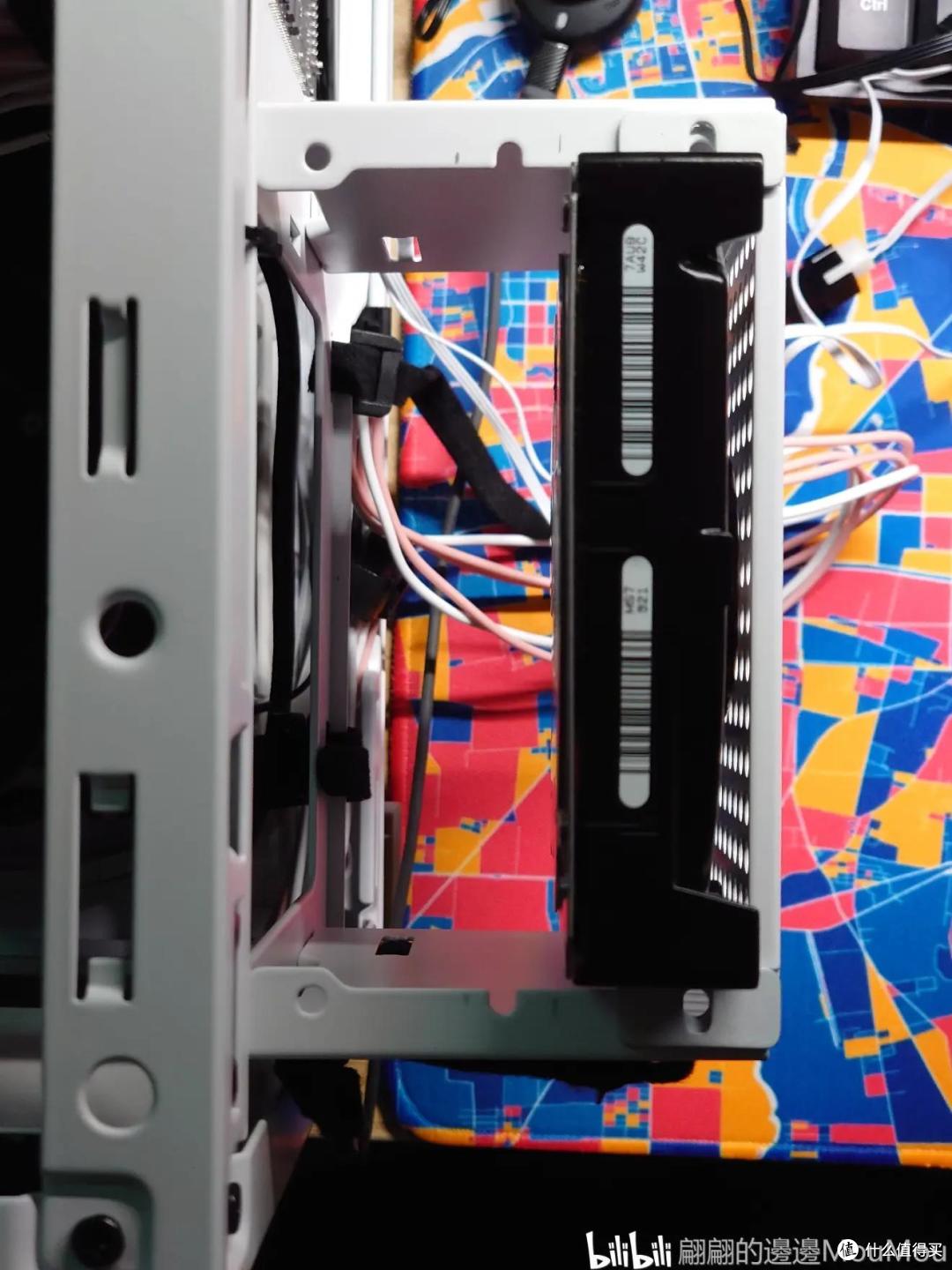

可安装3.5 1号

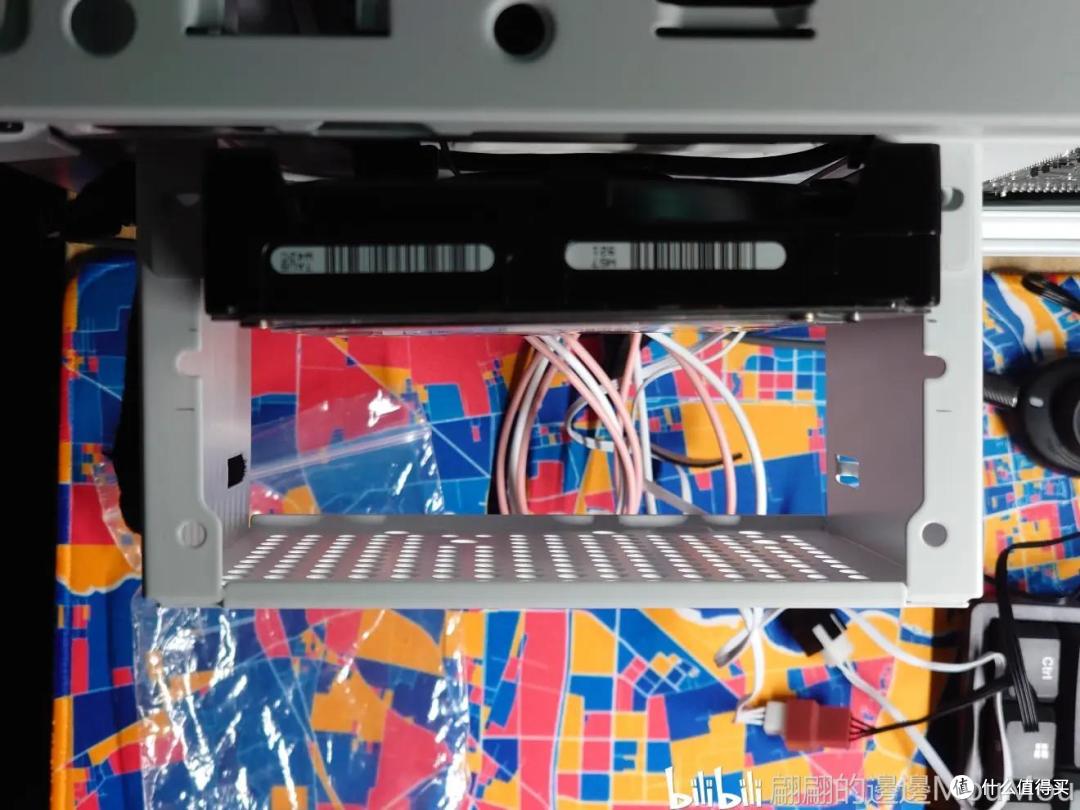

可安装3.5 2号

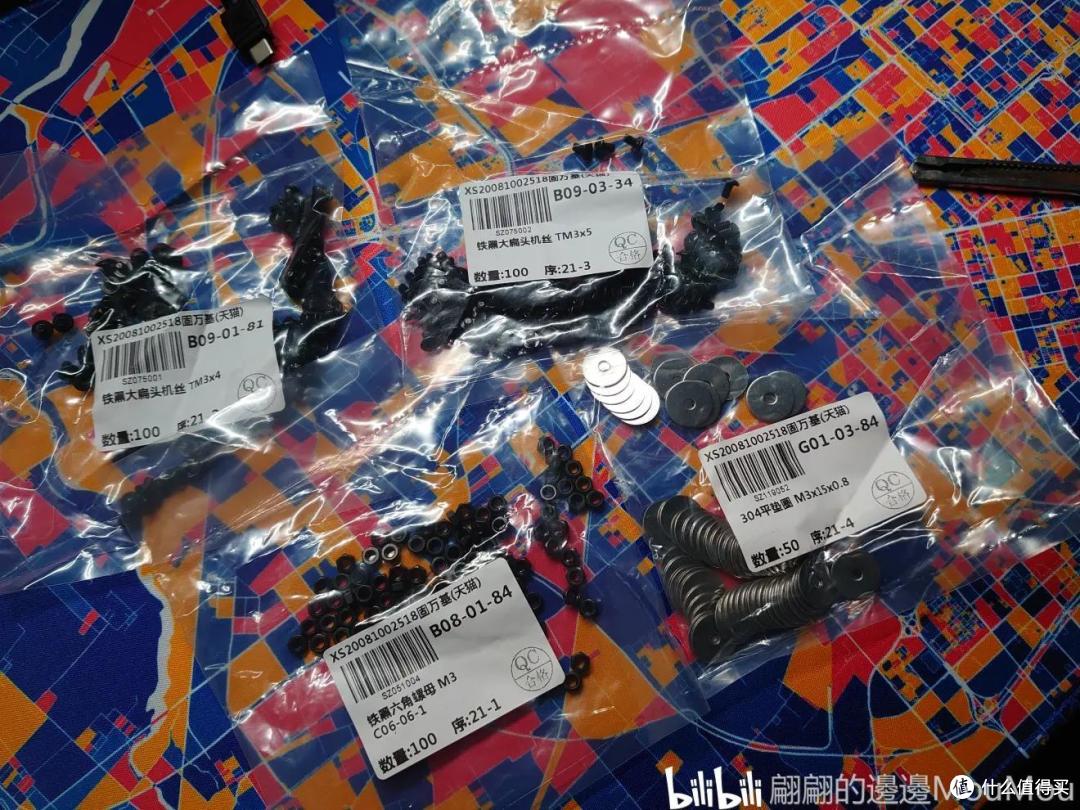

购买实验的螺丝

安装中的一些说明：

1、FS140需要拆掉装饰片才能放进去，也不能用玻璃盖板，但不影响散热。风扇我是专门这么放的，双塔后面那一塔与后置12cm风扇挨的很近对其有一定散热作用（没错 我硬塞了一个C12 Pro进去，白色风扇真好看PrPrPr），第一把C12Pro如果安装在后塔，单烤FPU温度会上升2度左右。后置9换12以后，CPU的待机温度低了3-4度，效果还是很明显的。
2、机箱风扇下面的12cm薄扇辅助显卡进风，2.5槽卡和薄扇空隙在3-5mm。上后的C12负责排风 ，效果还不错，NR200还是推荐两侧开孔板，有利于显卡和整个机箱的散热。电源测进风上出风。唯一担心的问题是显卡的废热估计会影响到电源，CPU和3.5的温度。直插itx难以避免的东西。
散热表现没仔细测，开PBO单烤FPU3.96G 78度，室温26度待机在55度上下。放在身边噪音还是有的，主要还是3.5硬盘的声音东芝：炒豆子啦。打游戏带耳机就完全注意不到了。

费用情况：

第二次采用2mm镀锌钢板，加工和运费55；螺丝和垫片10块钱买了一大堆，单纯这次安装可能2块钱都不到，算2元；自己额外喷漆的话可能还需要稍多一些，不讲究的改装费用在60以内，相比换电源的差价(向我的HCG650如果换成差不多的SGX650需要300左右)，我觉得是完全可以接受的但是我翻车真的是翻得肉疼为什么要烤漆噢淦淦淦。
