某日,一位键友发来消息,说收了一把苹果M0110键盘,想把妙控的主控塞进去,来个旧瓶装新酒。

讨论好改装方案以后,就收到了一个包裹。

当APPLE M0110遇到妙控2

同城还发顺丰的土豪。

当APPLE M0110遇到妙控2

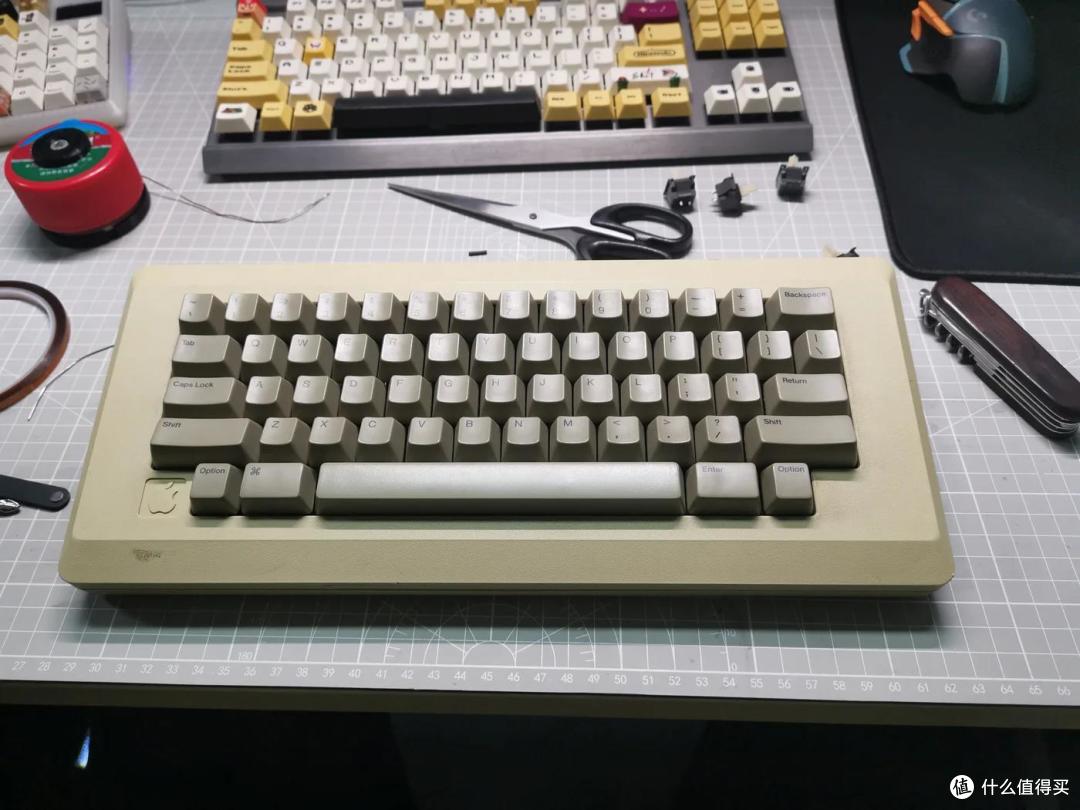

沾光摸摸上古神器。

当APPLE M0110遇到妙控2

后面接口跟电话线的类似。

当APPLE M0110遇到妙控2

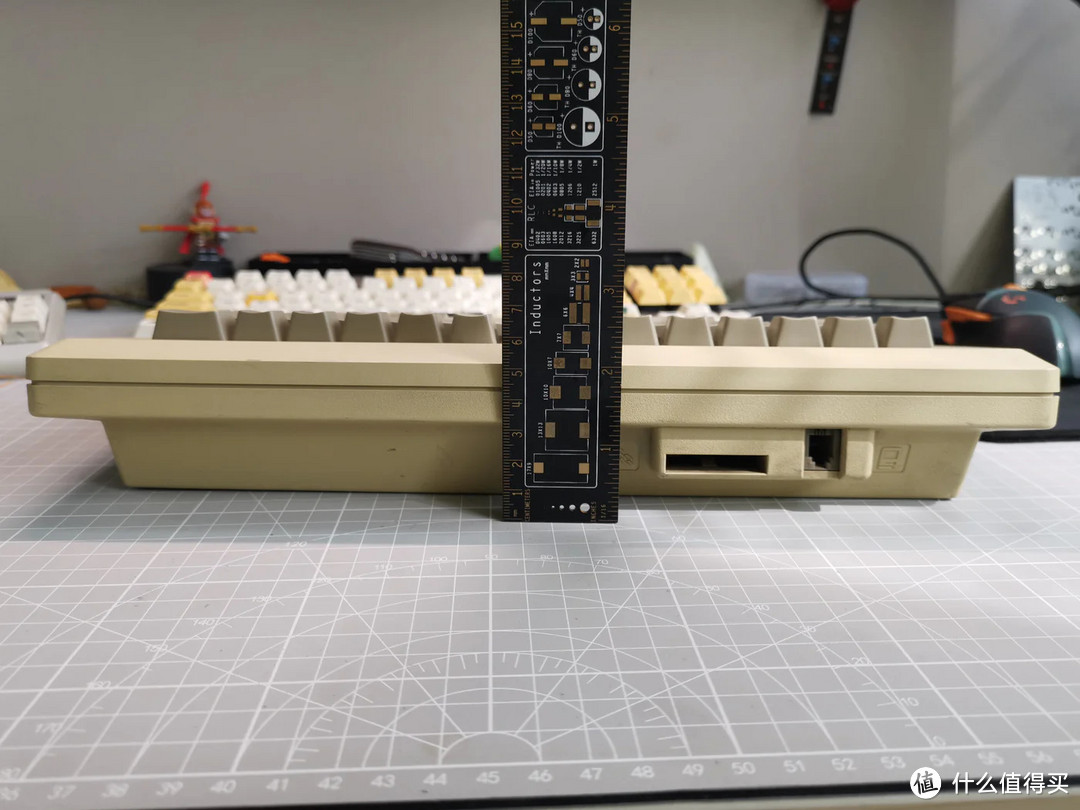

厚度惊人,可发挥的空间很大。

当APPLE M0110遇到妙控2

前面也很高,没有掌托的话估计不会太舒服。

当APPLE M0110遇到妙控2

同行一起收到的,用来拆内脏的妙控键盘。

当APPLE M0110遇到妙控2

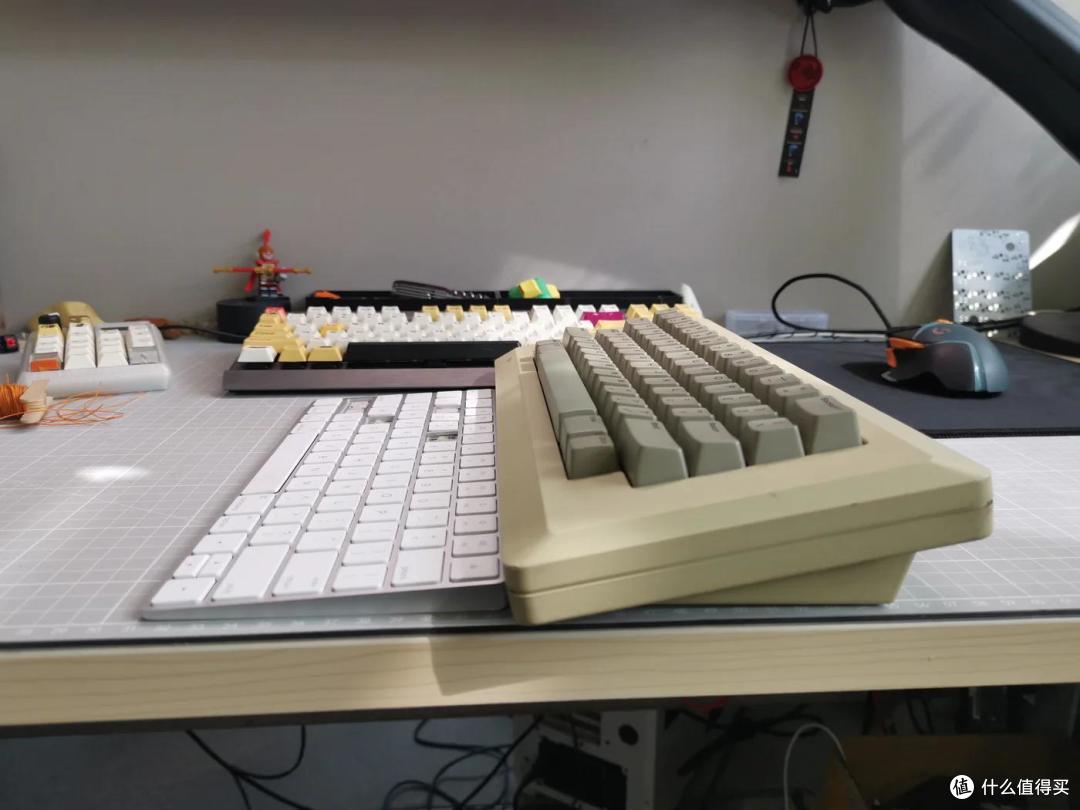

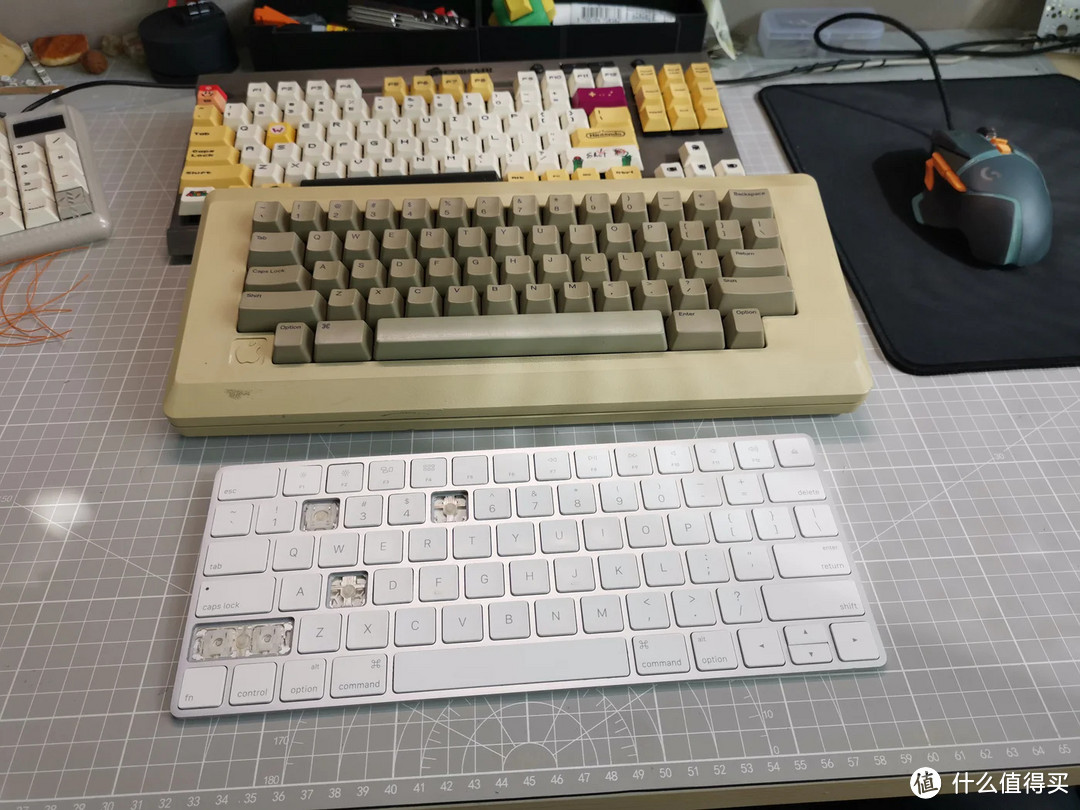

对比之下,更能感受到科技的进步啊!

当APPLE M0110遇到妙控2

底面,缺个垫脚。

当APPLE M0110遇到妙控2

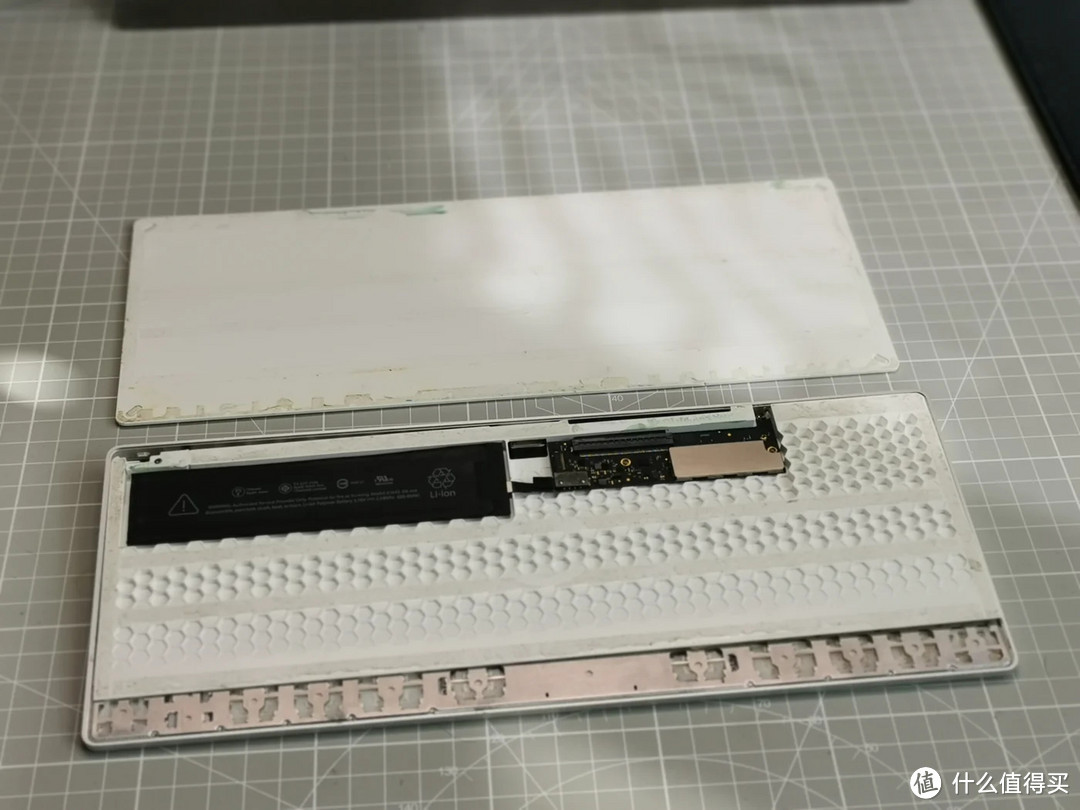

妙控内部

当APPLE M0110遇到妙控2

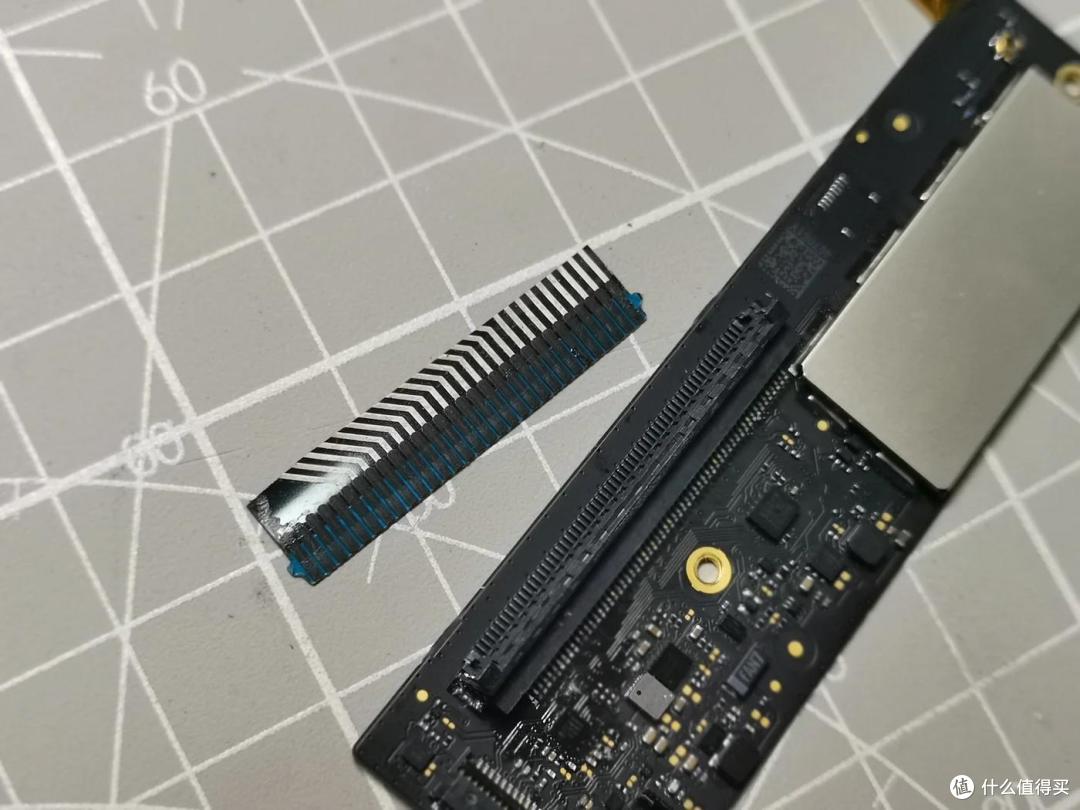

妙控的主控部分

当APPLE M0110遇到妙控2

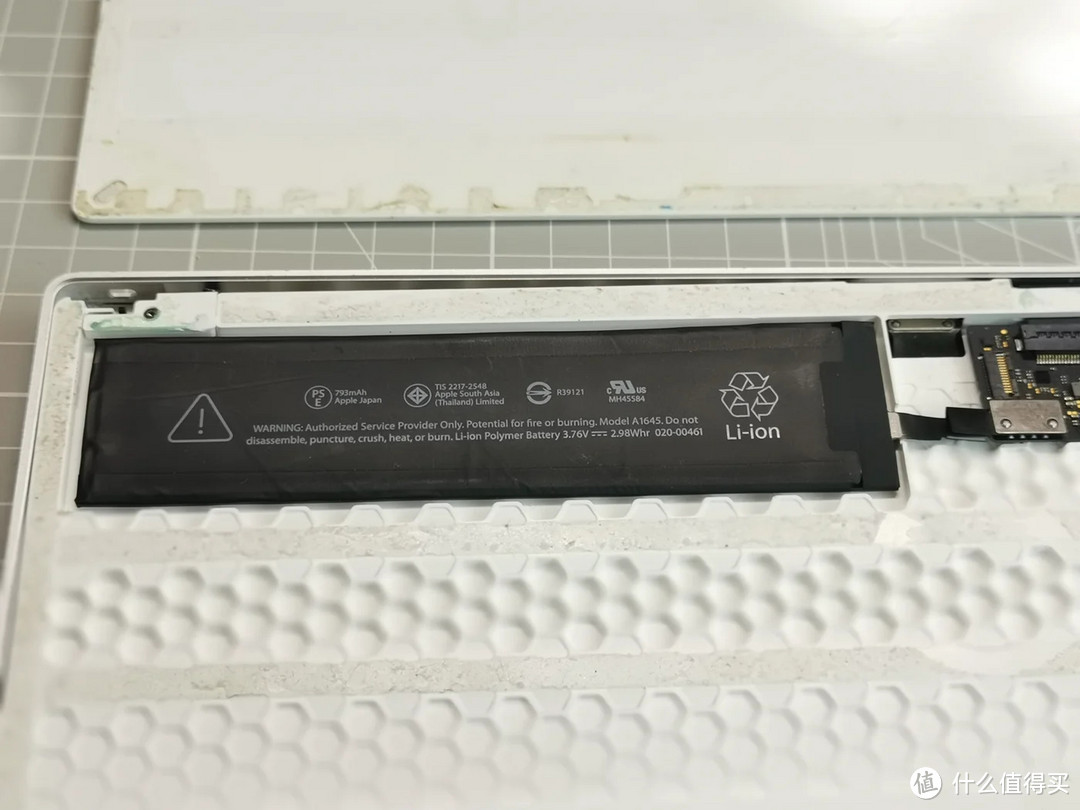

妙控的电池,700多毫安。

当APPLE M0110遇到妙控2

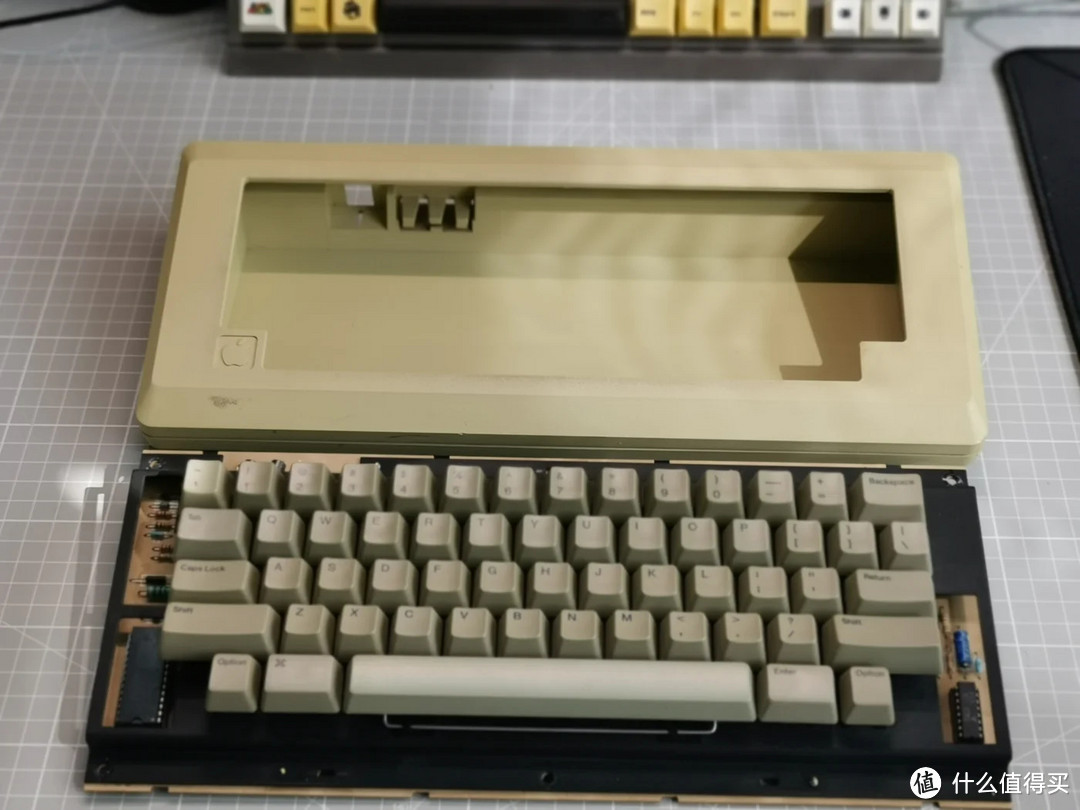

M0110很好拆,背面5颗明晃晃的螺丝拧开以后,上盖就下来了,没有一个卡扣。

当APPLE M0110遇到妙控2

掏出PCB。

当APPLE M0110遇到妙控2

PCB上的苹果LOGO

当APPLE M0110遇到妙控2

BMW?哈哈

当APPLE M0110遇到妙控2

固定PCB的螺丝,竟然有一颗拧歪了……导致螺丝不能拧到底。这真的是苹果当年的品控?

当APPLE M0110遇到妙控2

一通吸吸以后,取下PCB。PCB上面的灰尘痕迹,配上轴体的位置,感觉像一个个小鬼魂?哈哈哈哈

当APPLE M0110遇到妙控2

拆开后,发现有两颗轴体的外壳是断的。通知甲方爸爸,甲方爸爸说买了轴体发给我。

当APPLE M0110遇到妙控2

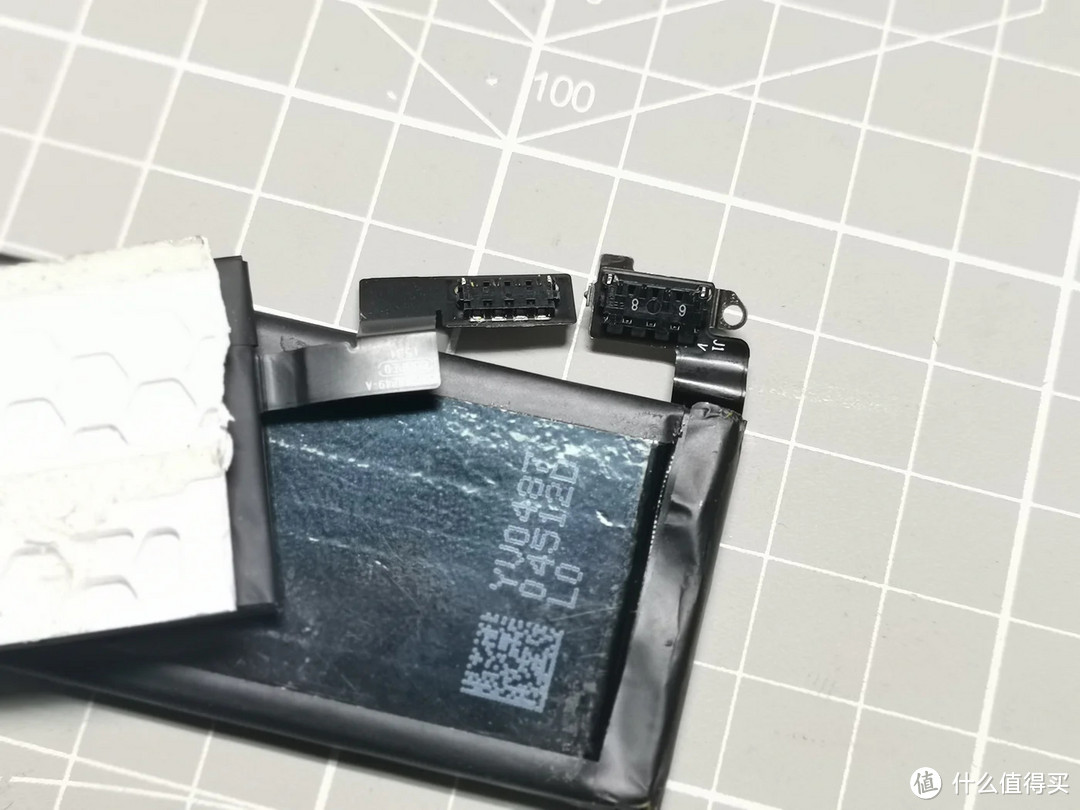

妙控的电池太薄了,所以选择了相对比较保守且暴力的拆解方式。不要问我为什么不直接把电池撕下来……当年撕IPHONE电池冒过烟……

当APPLE M0110遇到妙控2

在抽屉里翻出一块IPHONE4的电池,发现跟妙控电池的插头一样,容量确实妙控电池的2倍。欣喜的以为可以直接替换,但是压抑住内心的激动,还是先测试了一下电池接口的电极,果然,两者是反的……幸亏没有直接怼上去。

当APPLE M0110遇到妙控2

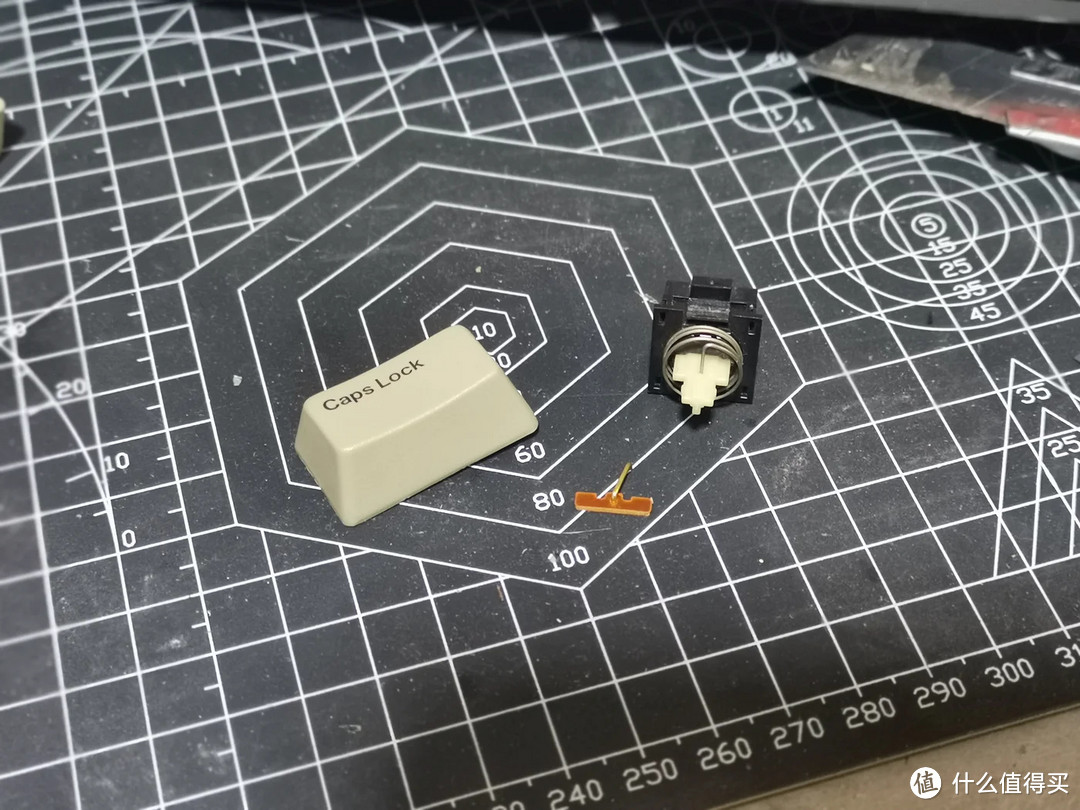

大写键的轴体是带锁的,需要换成普通轴体。下面那个小黄色的东西就是锁定装置,拆除的话,就可以变成无锁轴体了。不过,由于后续还有轴体发过来,所以这个轴体还保留锁定功能,当做键盘的电源开关用。

当APPLE M0110遇到妙控2

根据后面插口的位置,设计一个开关轴体转接座。

当APPLE M0110遇到妙控2

第一版,失败。

当APPLE M0110遇到妙控2

上面白色是第二版,还是不完美,所以在第三版上改变了结构。

当APPLE M0110遇到妙控2

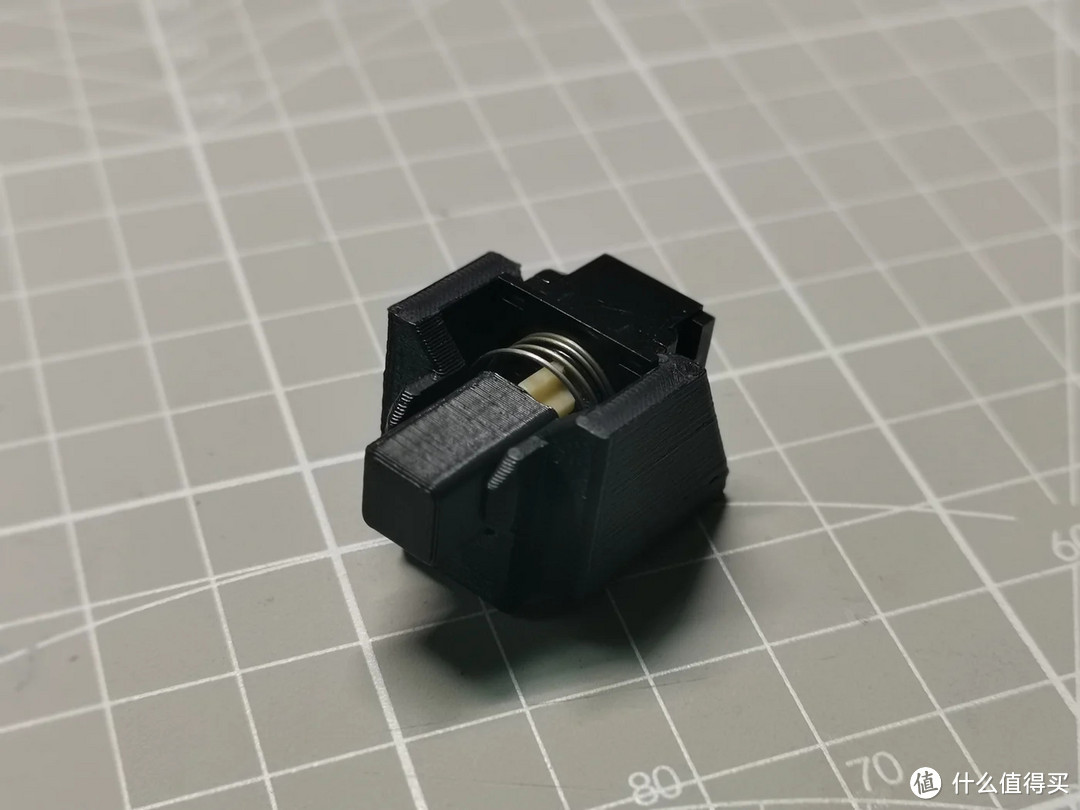

测试后比较完美了,微调以后就打印正式版了。

当APPLE M0110遇到妙控2

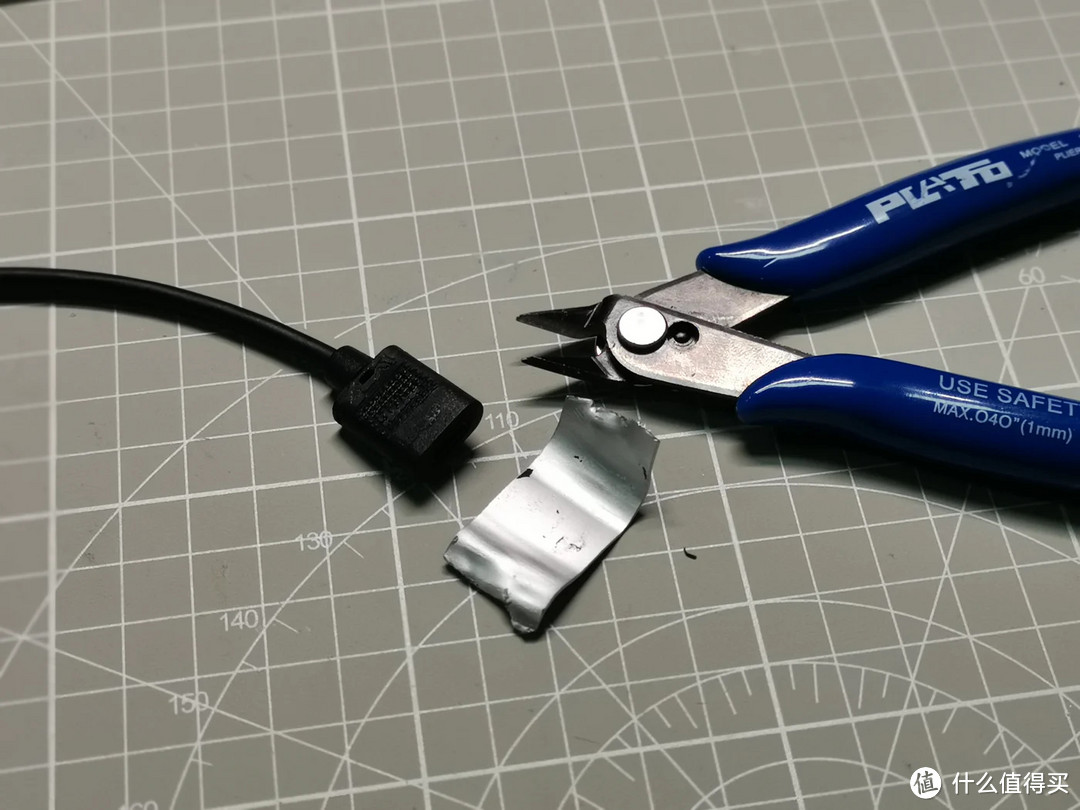

原有接口没法直接使用,所以买了一段延长线。结果延长线质量过剩……带了个金属外壳,牺牲一把水口钳,把外壳破拆下来。然后修正接头外围的胶皮,以便插入外壳后面的缝隙中。

当APPLE M0110遇到妙控2

国庆假期回来以后,收到了用来替换的轴体,结果发现,两者轴心长度不同……M0110的轴心要长一些……

当APPLE M0110遇到妙控2

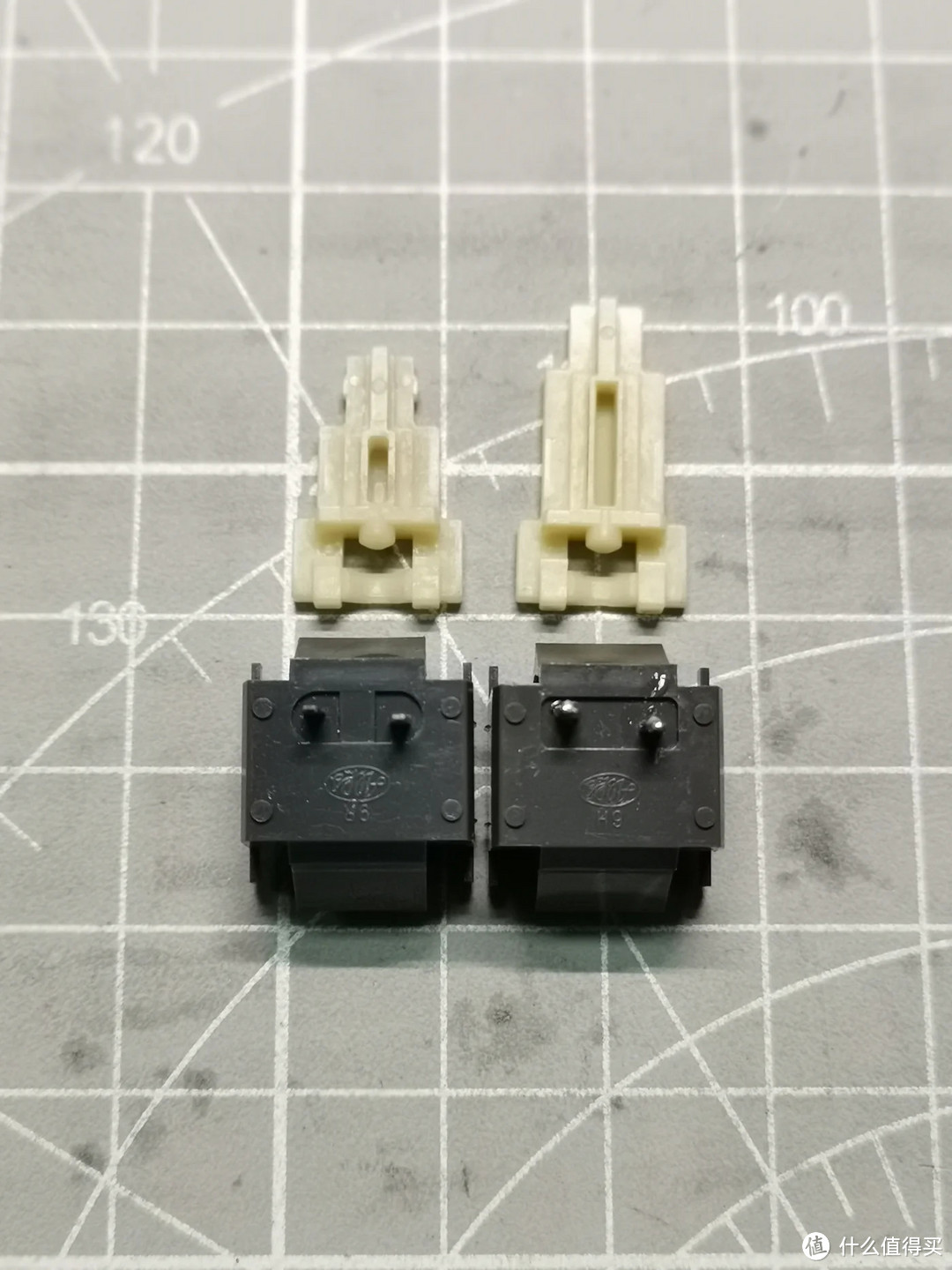

打开以后,发现内部也有细微差别,左边为短轴新的底壳,右面为M0110的轴体底壳。

当APPLE M0110遇到妙控2

左边为短轴心的内部弹片,右边为M0110的。

当APPLE M0110遇到妙控2

底壳针脚位置的凹陷形状不同,可以用来区分两种轴体。

好在两者的轴心内部形状是一样的,所以最后的解决办法就是降M0110的轴心和弹簧换到新发来的轴体上去。

当APPLE M0110遇到妙控2

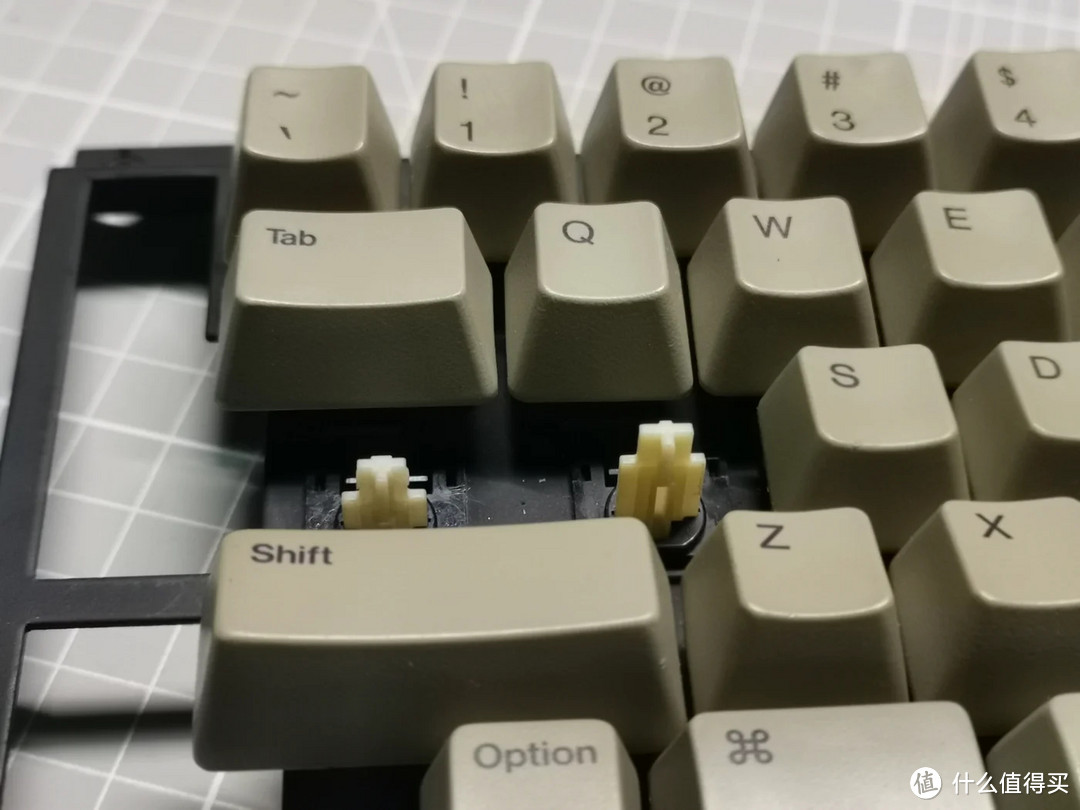

不过,因祸得福,发现大写键用的轴心高度确实矮的。

当APPLE M0110遇到妙控2

观察大写键的键帽可以发现,他于右边普通键帽的菊花高度不同。

当APPLE M0110遇到妙控2

装上以后,意外的完美了……哈哈哈

当APPLE M0110遇到妙控2

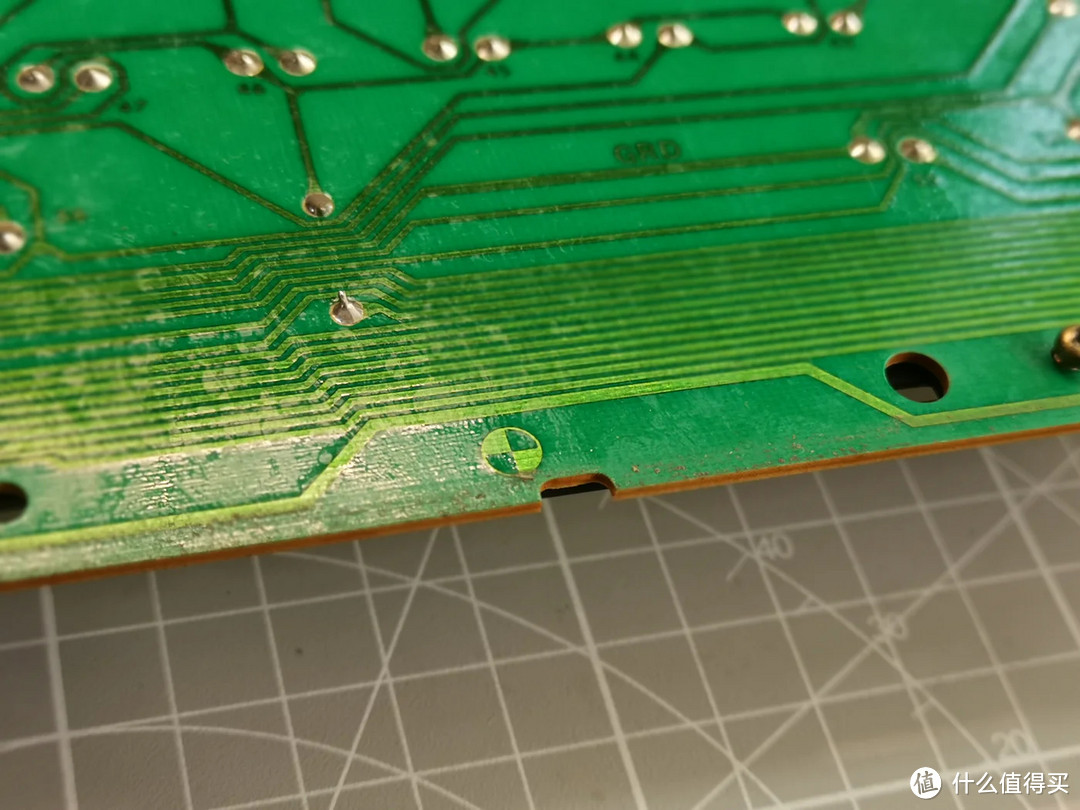

PCB飞线……天真的以为,可以将导线焊在薄膜上,结果……烙铁一上去就烫漏了……哈哈哈

当APPLE M0110遇到妙控2

最后只能将原有的接口去掉,将到导线直接焊接到PCB上,好在插口的2个针脚对应薄膜上的一个针脚,所以操作空间相对宽裕一点,不过也还是挺紧张的。

当APPLE M0110遇到妙控2

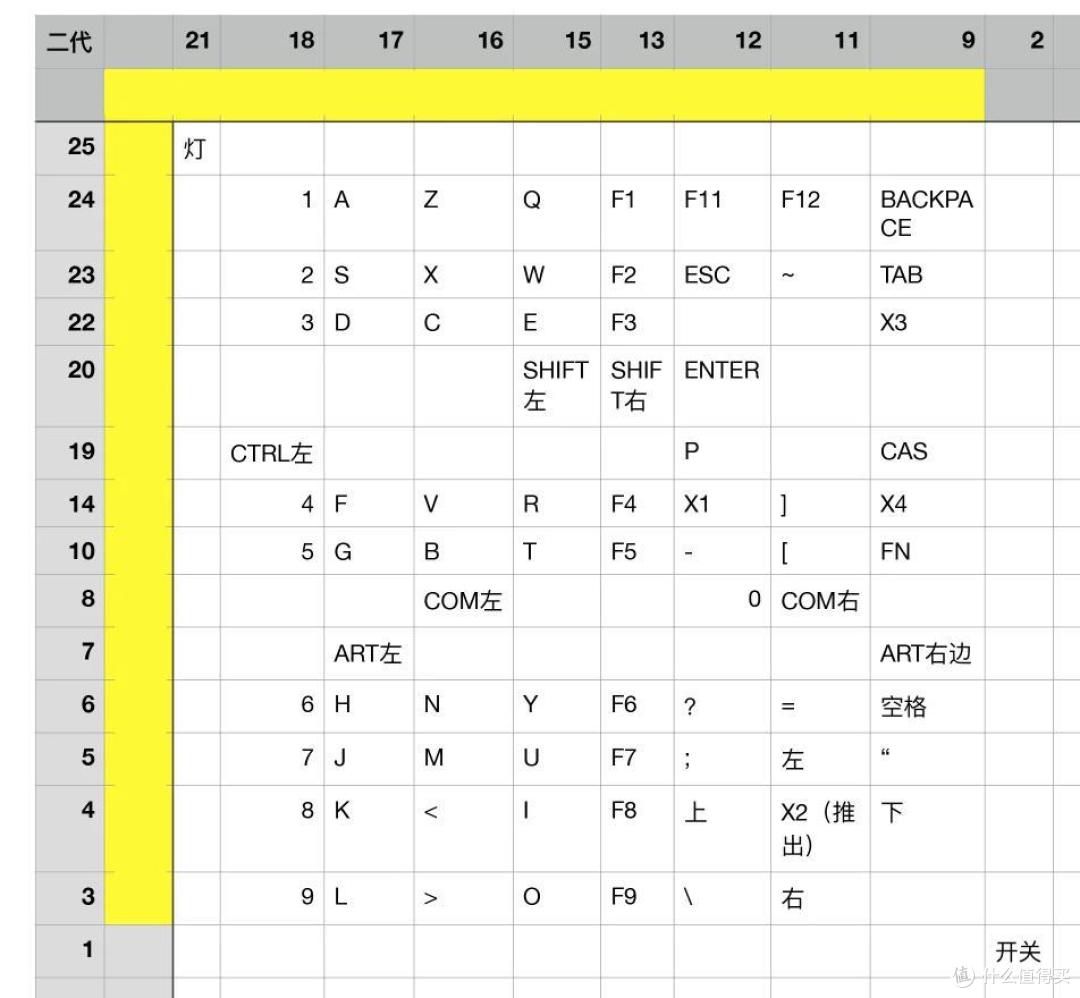

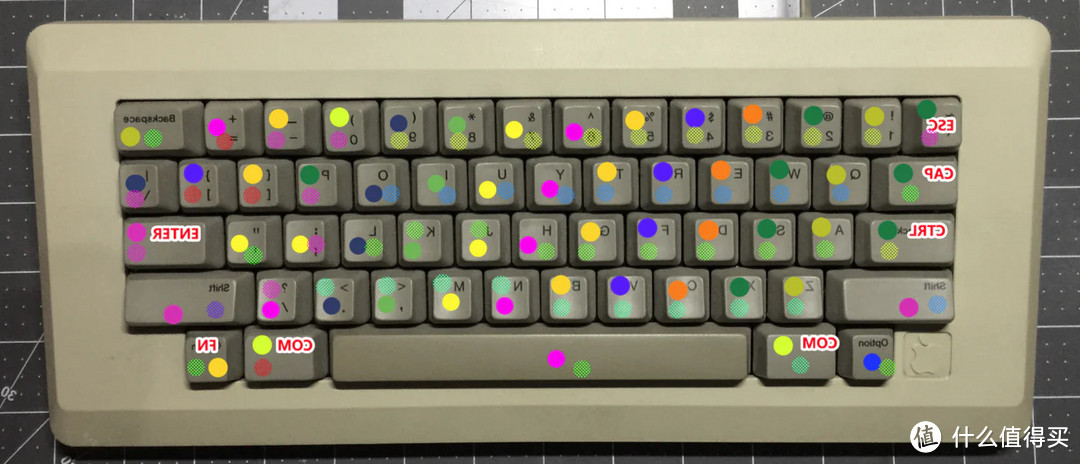

根据甲方爸爸提供的爱心小表格制作飞线示意图。

当APPLE M0110遇到妙控2

其中的几个按键根据甲方爸爸的要求进行了重新定义。

当APPLE M0110遇到妙控2

飞线的过程就不细表了……最郁闷的是都飞好以后,发现有好多轴体是失灵的……幸亏后发过来的轴体有很多富余,不然都没得替换了……

当APPLE M0110遇到妙控2

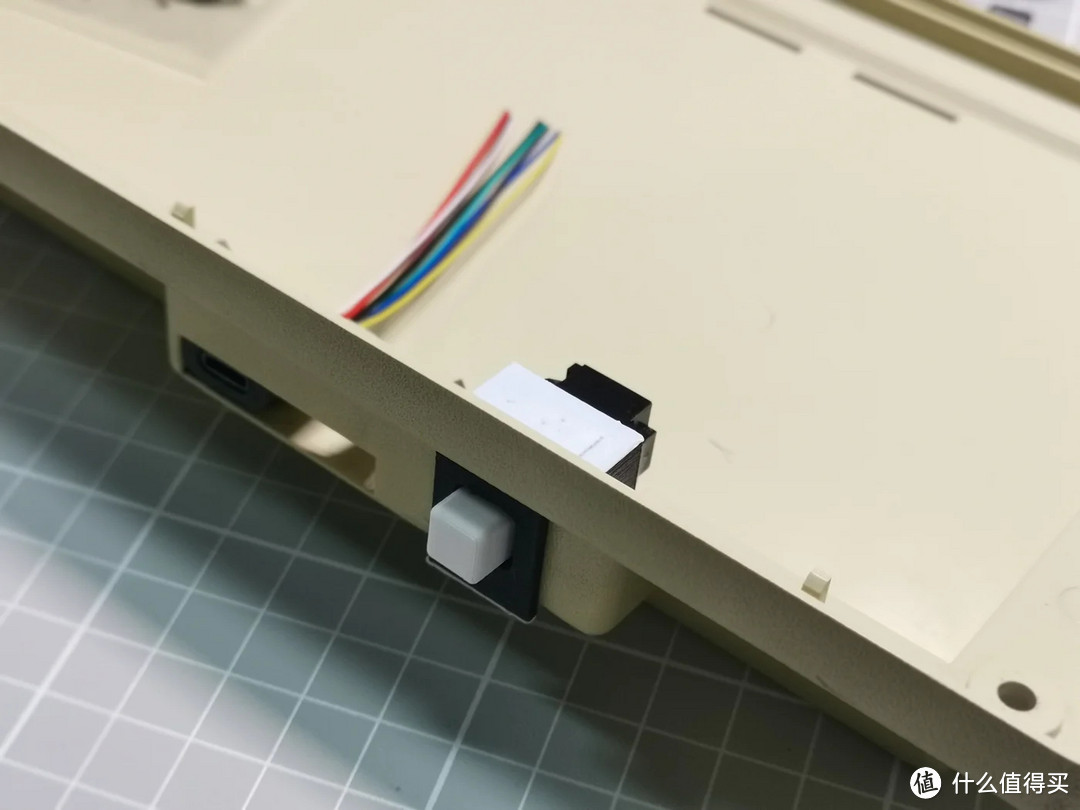

最总版的开关转接座以及插口。

当APPLE M0110遇到妙控2

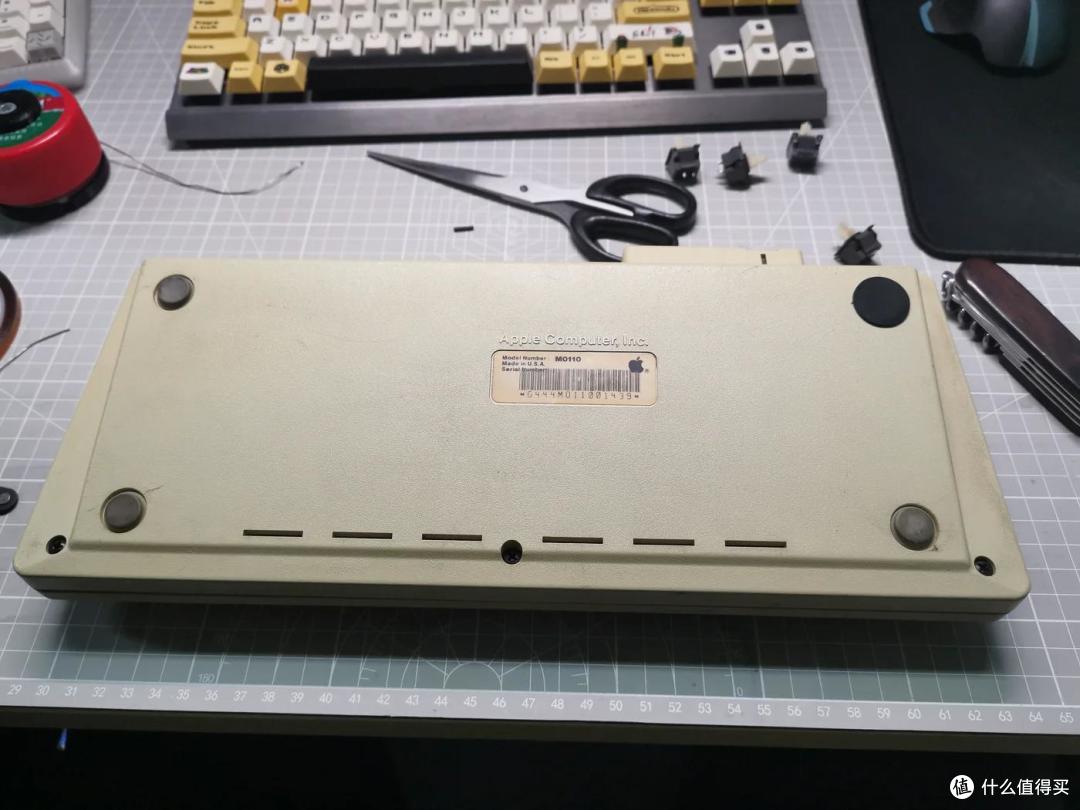

补上一个垫脚……毫无原厂痕迹,哈哈哈

当APPLE M0110遇到妙控2

最后改完的样子……恩……好像把开头那张照片直接贴上,也看不出什么区别……
