小方块、大升级：倍思新品20W PD充电器全面评测

苹果iPhone 12发布时，倍思抢先推出20W超级硅充电器，体积小巧，颜值不低，是市场上少见在迷你充电器中加入了15V/20V的高压支持的产品。

最近，倍思另一款20W迷你PD充电器也正式发布，绰号小方块，去掉了笔记本需求的15V/20V高压，保留5V3A / 9V2.22A / 12V1.67A输出主打手机平板快充，将体积进一步缩减，与苹果5W体积接近。现在我们已经买到这款产品，下面一起来看看吧。

一、开箱上手

1、包装

产品的包装很大程度上影响着我们的观感，可以说非常关键，倍思的包装一向不错。

倍思小方块20W PD充电器的包装继承了家族设计，整体以灰白为主，中间为产品渲染图，富有科技感。这里要说明一下，这款充电器在售卖时分为带线和不带线两个版本，我们都买了，后面也会对线材进行简单介绍。

背面仍然是熟悉的公司信息，摘录如下：

品牌名：Baseus倍思

公司：深圳市时商创展科技有限公司

地址：深圳市龙岗区坂田街道岗头社区雪岗路2008号倍思智能园B栋五层

生产者：东莞市欧派奇电子科技有限公司

生产者地址东莞市塘厦镇林对西富街2号

侧面则是充电器参数，摘录如下：

型号：CCXFK20C

材料：PC

输入：AC100-240V-，50/60Hz，0.8A Max

Type-C输出：5V3A / 9V2.22A / 12V1.67A （20W）Max

产品尺寸：34*30*30mm（不含插脚）

产品重量：42g

以及线材参数：

材质：PC

长度：1M

电流：2.3A

接口：Type-C to IP

打开包装后可以看到一黑一白两个充电器都躺在塑料托盘上。

拿出后与线材放在一起，风格一致。

2、充电器外观

倍思小方块20W PD充电器壳体表面采用亮面与哑光搭配形成两段触感，这也是倍思充电器家族ID，表面上印有倍思商标“Baseus”与大大的“20W”功率标识。

输出顶面设计上稍大一圈，方便拿取。整体看起来比较饱满，方形微鼓的壳体看起来不那么生硬。

充电器带有一个USB-C输出口，黑色胶芯不露铜，接口旁设有“PD”字样。

为达到更小巧的主体，充电器采用固定两脚插头设计。插脚面参数摘录如下：

型号：CCXFK20C

材料：PC

输入：AC100-240V-，50/60Hz，0.8A Max

Type-C输出：5V3A / 9V2.22A / 12V1.67A （20W）Max

深圳市时商创展科技有限公司

生产者：东莞市欧派奇电子科技有限公司

3、大小对比

放在手心，可以看到充电器整体非常小巧，重量也很轻，下面一起来测量一下。

使用游标卡尺实测充电器机身不含插脚长度约为33.37mm。

宽度约为30.25mm。

高度约为30.33mm。

因此充电器三围尺寸分别约为30mm * 30mm * 34mm，以20W输出功率计算的话功率密度为0.65W/cm³，与苹果5W充电器体积接近却可以输出20W PD3.0快充，名副其实小钢炮。

充电器净重约为43.8g，很是轻盈。

只看数字可能很难感受到这款充电器的小巧，将一枚硬币放在充电器侧面，一比较就知道这款小方块充电器有多小啦。

将小方块与苹果两款原装充电器放在一起，仅比苹果5W充电器大一点，远小于苹果20W PD充电器。

4、线材一览

对于倍思小方块20W PD充电器包装中的这条C to Lightning快充线的检测小编使用的是ChargerLAB Power-Z MF001测试仪。从测试仪的屏幕中可以看到，从测试仪的屏幕中可以看到，Lightning采用的是C91连接器，评分为92分。

线材直径约为3.69mm。

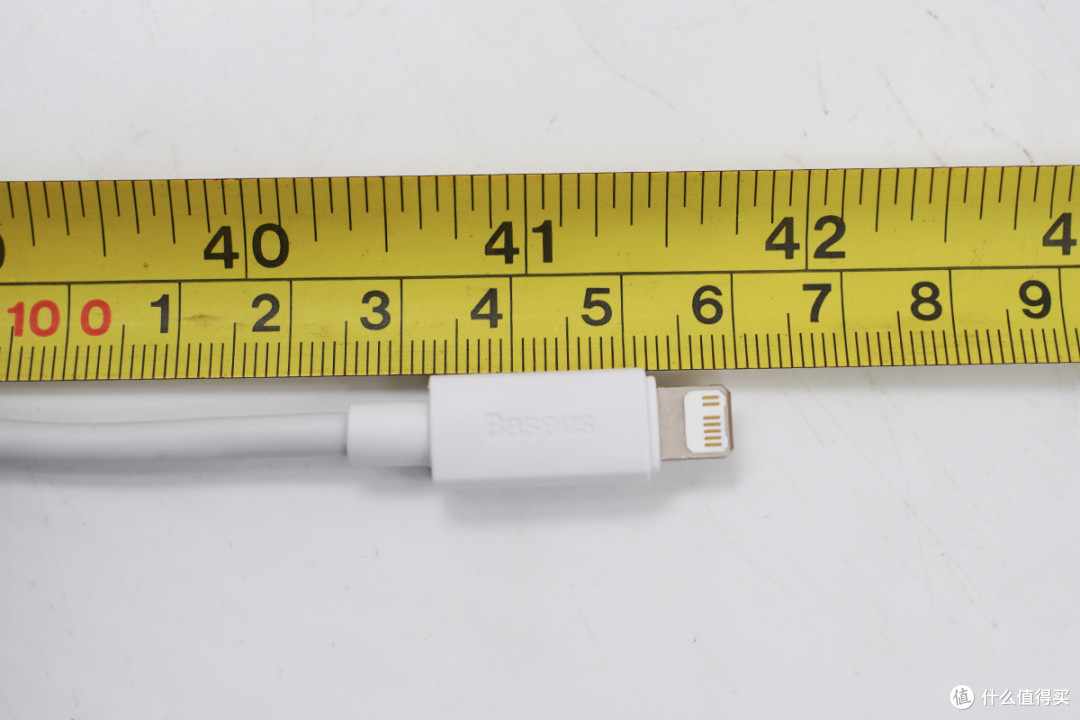

经实测，线材端到端的长度约为106cm。

线材端子头特写，七颗金色触点整齐的排列，在端子头上还印有“Baseus”的logo。网尾处做了加固的处理，可以防止线材在长期使用的过程中发生断裂，延长使用寿命。

二、充电器性能

1、PDO与快充协议

通过POWER-Z读取PDO报文发现倍思小方块20W PD充电器基于PD3.0快速充电标准开发，带有5V3A / 9V2.25A / 12V1.67A三个固定电压PDO。

除USB PD快充外，倍思小方块20W PD充电器还支持市面上多种常见的快充协议，例如APPLE2.4A、Samsung5V2A、QC3.0、QC2.0、FCP，能很好地为新老设备提供快充支持。

2、充电兼容性测试

充电兼容性非常重要，直接决定了一款充电器对某款手机能不能用，所以每个充电器在我们实验室都要经过一番“折腾”。

使用倍思小方块20W PD充电器为iPhone 12 Pro Max充电，功率为9.03V 2.18A 19.74W，达到20W级别。

将所有测试数据整理到表格中。可以看到 iPhone12 系列的四款机型中，除了 mini，其他三款的功率都接近 20W；除了 iPad Air2，其它三款 iPad 的功率也都在 19W 左右。

安卓机型表现也不错，一加 8T功率也接近20W，魅族17 Pro、小米11以及Redmi k30 Pro的功率接近18W。

将测试数据放在柱状图中。一加 8T竟然夺得头筹，随后是iPhone 12系列与几款iPad。从兼容性情况可以看出，倍思小方块20W PD充电器不仅对苹果家族好使，部分安卓手机兼容性也不错。

三、充电实测

1、全程充电

使用倍思小方块20W PD充电器为 iPhone 12 Pro充电，手机开机后经过短暂震荡，功率到达了 9V 2.22A 的功率档位，大功率输入持续了约 15 分钟，电流开始出现阶梯式下降；约 50分钟后，电压降至 5V，电流来到 1A；持续到约 1 小时4分钟，随后电流和功率开始逐渐下降直至充电结束。期间最高功率为 9.18V 2.2A 20.24W。

充电测试数据制作成柱状图，倍思小方块（橙色曲线）半小时为iPhone 12 Pro充入58%电量；1小时充入86%电量；全程耗时约1小时4分。

将其与苹果5W（蓝色曲线）、20W充电器（绿色曲线）分别为手机全程充电的曲线进行对比，可以看到苹果5W的曲线自然是远远被甩开，橙色的倍思20W曲线与苹果官方20W充电器基本一致。

2、最大输出功率

使用EB程控电子负载测试倍思小方块20W PD充电器的最大输出功率，以0.1A为电流步进幅度，10秒为时间间隔，最终录得充电器9V档位的最大输出为8.93V 2.7A 24.1W。

3、一小时满载稳定性

按照额定功率12V 1.67A满载对充电器进行稳定性测试，测试时间为一小时，测试过程中电压值呈水平直线，无明显波动情况，长时间满载也十分稳定。

4、温升测试

对充电器的温升进行测试，测试条件为在温度约为 25℃的恒温箱内以12V 1.67A 20W的功率持续输出一小时进行测试。准备开始测试前，最高温度为26.2℃。

一小时后，当前最高温度为 72℃，整体比较均匀，温升约为45.8℃。

再来看另外一侧，当前最高温度为56.1℃，温升约为29.9℃。

温升测试小结

一小时满载温升环节是用来测试充电器在极限使用的情况下的发热情况，用户日常使用中很少会遇到这种长时间满载的情况。手机、平板、充电宝等数码设备功率不大，温升会较为缓和，而笔记本充电则会随着电量逐渐饱和而降低功率，发热也会同步降低。

目前国家标准中对充电器表面温度要求是，不高于 95℃，倍思小方块20W PD充电器测试最高温度符合标准。

四、纹波、转换效率及待机功耗

前面的基础性能测试以及极限场景测试基本能够让我们了解一款充电器的优劣，本节的三个“指标”则是从看不到的地方剖析一款充电器的优劣。

1、纹波测试

充电器在 220V 50Hz 交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

空载情况下：三个档位输出时纹波峰峰值从21.6mVp-p 到28.8mVp-p 不等。

重载情况下：五个档位输出时纹波峰峰值从 62.4mVp-p 到 96mVp-p 不等。

充电器在 110V 60Hz 交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

空载情况下：三个档位输出时纹波峰峰值从 16.8mVp-p 到25.6mVp-p 不等。

重载情况下：五个档位输出时纹波峰峰值从65.5mVp-p到87.6mVp-p 不等。

纹波测试小结

国家标准中充电器纹波要求是不高于 200mVp-p，倍思小方块20W PD充电器在 110V 60Hz、240V 50Hz 输入电压下，所有输出功率纹波峰峰值均低于 200mVp-p 这个标准。

2、转换效率测试

倍思小方块20W PD充电器在 220V 50Hz 和 110V 60Hz 交流输入的情况下分别进行了转换效率测试，测试结果如下：

220V 50Hz 下，将充电器在各个电压档位的输出功率拉满进行测试：三个档位测得插线板 AC 端输入功率和 USB 端输出功率，通过计算，可得充电器的转换效率从86.2%到89.45%不等。

110V 60Hz交流输入的情况下，充电器的转换效率从85.97%到88.52%不等。

转换效率测试小结

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。转换效率指的是充电器输出功率和输入功率的比值，也就是对电能的利用效率，转换效率越高越省电。倍思小方块20W PD在 110V 60Hz 和 220V 50Hz 交流输入的各个电压档位下共测试出六个数据，从85.97%到89.45%不等。

3、待机功耗测试

经过功率计测试，充电器在 220V 50Hz 的空载功耗为 0.06W，换算下来一年损耗的电能约为 0.5KW·h，若市价电为 0.6 元/KW·h，则充电器一年的空载功耗约为 0.3元左右。

110V 60Hz 时的空载功耗为0.027W，换算下来，一年损耗的电能约为 0.36KW·h，若市价电为 0.6 元/KW·h，则充电器一年的空载功耗约为 0.14元左右。

充电头网总结

外观上，倍思小方块20W PD充电器共有黑边双色可选，采用亮面与哑光搭配形成两段触感，这也是倍思充电器家族ID，表面上印有倍思商标“Baseus”与大大的“20W”功率标识。

充电器输出顶面设计上稍大一圈，方便拿取，整体看起来比较饱满，方形微鼓的壳体看起来不那么生硬。

性能上，这款充电器配备一个USB-C输出接口，最大输出功率20W，带有5V3A / 9V2.25A / 12V1.67A三个固定电压档位。充电器支持市面上多种常见的快充协议，例如APPLE2.4A、Samsung5V2A、QC3.0、QC2.0、FCP，能很好地为新老设备提供快充支持。

充电器三围尺寸分别约为30mm * 30mm * 34mm，以20W输出功率计算的话功率密度为0.65W/cm³，与苹果5W充电器体积接近却可以输出20W PD3.0快充，名副其实小钢炮。

在兼容性测试中，除了对iPhone 12系列兼容的很好外，这款充电器对iPad的支持也都不错，而且它对部分安卓手机的兼容性也可以，值得点赞。

总的来说，倍思小方块20W PD充电器在外观上继承家族经典ID，体积相当迷你，性能仍然可以满足用户使用，刀法十分精准，大家可以多看看。
