ITX和NAS党的静音福利,只需15元:硬改电源风扇实现PWM温控调速,有效减少噪音
创作立场声明:改造有风险,操作需谨慎。
本文仅分享电源静音改造思路,旨在抛砖引玉,大佬请轻喷。
前言
前文讲到,之前购入了一个迎广 肖邦 pro的ITX小机箱,因为深受其自带的小电源的噪音困扰,所以购入了一个猫头鹰的4cm风扇进行了更换:
迎广肖邦自带的电源与益衡7025B类似,风扇都为2线接头。电源本身虽然有一定的温控策略,但是感觉比较简单粗暴,在低温时风扇保持低转速静音,温度上升到一定程度时风扇全速暴力运转,噪音很大。
为了使电源风扇的转速调整更为智能,上次我将更换后的电源风扇接在了主板的风扇接口上调速,但是经过实际使用,这个方案还是存在一些不足:
1.虽然风扇接到了系统风扇的接口,但是这块主板对系统风扇选择的温度源貌似也是CPU温度,当电脑长时间处于待机、文字工作等低负载下时,CPU的温度会很低(AXP90的散热效果真的挺好),如果电源风扇初始设置的转速不高,电源的热量还是可能不断积累。
电脑长时间低功耗工作后,在极端情况下可能出现CPU依然凉爽,但是电源由于积热温度已经很高的情况,有损坏电源的风险。
2.如果将风扇的初始转速调节到60%,也就是3000转左右的情况,即使在低负载工况下,电源基本也可以一直保持凉爽,但是这种情况下风扇的进风噪音会一直比较明显,与静音改造的本来目的相悖。
3.由于风扇的温控依据为CPU的温度,当对电脑进行打开网页、看视频之类的工作时,CPU的温度可能会瞬间升高十几度,然后瞬间下降。此时电源风扇的转速也会在短时间内剧烈波动,形成很明显的噪音。
综上,个人认为比较好的解决方案应该是后两种,即4pin接口改2pin,继承电源的两段式温控策略;或者自行添置温控电路板,读取电源的温度单独进行pwm调速。
前者操作更简单安全;后者根据电源实际温度可以平滑调速,但是由于增加了零件,对温控电路板的质量和耐久性提出了较高的要求。
为了更好的实现电源风扇的静音效果和散热效果,本次向大家分享将肖邦自带小电源的风扇改造温控功能的方法,该方法同样适用于其他ITX和NAS方案中常用的flex 小1U电源。
当然,使用该方法对ATX、SFX等大电源也可以实现改造,其原理是一样的。
对了,这里需要提醒大家的是,已知迎广肖邦自带电源和益衡7025B这两款电源在拔掉电源中原有的风扇接口后,电源还可以正常启动运行。台达等部分电源在拔掉风扇接口后,其安全策略会让电源无法启动。
大家在对电源进行风扇改造前,需要先提前查一下自己的电源有没有转速检测的保护功能。
如果不接风扇电源就无法启动的话,要么放弃温控改造,要么还需要给电源内部的风扇接口处连接一个可以伪装风扇转速信号的脉冲发生器,来骗过电源的转速检测电路。
一、准备材料
1.与电源适配的小风扇
大多数情况下,NAS中使用的益衡7025B这种的Flex电源自带的风扇为4020规格的风扇,即为边长4cm,厚度2cm,同时原装风扇的接口为2线。
迎广肖邦 pro和普通版本自带的电源并非标准的flex电源,其风扇为4010规格,风扇同样为2线。
在改造之前我们需要准备一个和自己电源同尺寸的具备PWM功能的4线风扇。
因为我被噪音烦的狠了,直接上了4cm的猫扇,大家如果想降低预算的话,买个普通的几块钱的pwm小风扇也是可以的。
2.风扇温控调速器
将电源的风扇直接插在我的七彩虹B460i主板上的系统风扇接口时,不知为何pwm温控依据的温度为CPU的温度。
这样电源在积热的情况下,有可能出现CPU凉爽但是电源温度过高的风险。为了解决这个问题,我们需要将更换后的电源风扇使用电源的温度作为温控的依据。
某宝上现在可以买到带温控探头的PWM风扇调速器,可以根据温控探头探测的温度控制风扇调速,这也是我们本次改造使用的核心零件。
购买的时候请注意,这个PWM调速器有两种供电方式:
一种是只有两根电源线,可以焊接到电源内部的12V电路上直接获取供电。这种方式可以减少机箱内的走线压力,但是此时无法通过主板读取到风扇的准确转速。
另一种是使用普通3pin风扇插头供电的版本,这种情况下可以将这个插头接到主板的风扇接口供电,同时可以读取出风扇的实时转速。
我自己选购的是3pin供电的版本,感觉能用主板检测转速还是保险一些,在使用过程中也可以通过风扇转速反推电源大致温度,做到心中有数。
二、改造方法
1.设置调速器温控方案
在将温控调速器装到电源里之前,最好先接到主板的sys fan口上设置一下温控方案,同时测试一下温控是否有效果。
店家给的设置说明书看着有点复杂,不过实际操作一次之后就会发现很简单,实在看不懂的话也可以看它商品介绍里的视频讲解。
这个小电路板出厂设置的风扇初始转速为25%,我觉得有点低,就调到了30%。设置方式为,在给电路板加电之后直接单击或者双击设置按钮,等20s后自动保存方案即可,单击为上调5%,双击为下调5%。
接下来设置风扇开始转动的温度,以及满速温度。长按设置键后,2号红灯会慢闪,此时松开手后就进入了初始温度的设置。默认温度以及最低温度貌似是30摄氏度,这里我没改动,如果需要调整的话可以通过单击/双击设置。
初始温度设置完成后,继续长按设置键,第2个红灯会快闪,这时候进入了温控区间的设置。
出厂默认的温控区间为5摄氏度,意思就是30度风扇起转后,升高5度,也就是35度风扇就会满转速运行。
在网上查了查,电脑电源的工作范围一般为50度以下,这里我将温控区间设置成了25度,也就是电源温度到了30+25=55度时风扇会满速转动。装机之后感觉这个温度给的有点高了,大家可以设置成50度的时候风扇满速。
纯文字描述大家可能看的迷糊,大家还可以参考这张图的示意。
温控区间设置完成后,可以用手捏温控探头来测试温控是否有效。室温23度左右的时候,刚通过这个调速器连接风扇的时候风扇不转,用手捏住温控探头几秒后风扇就会开始旋转,很棒。
2.拆卸电源,更换风扇

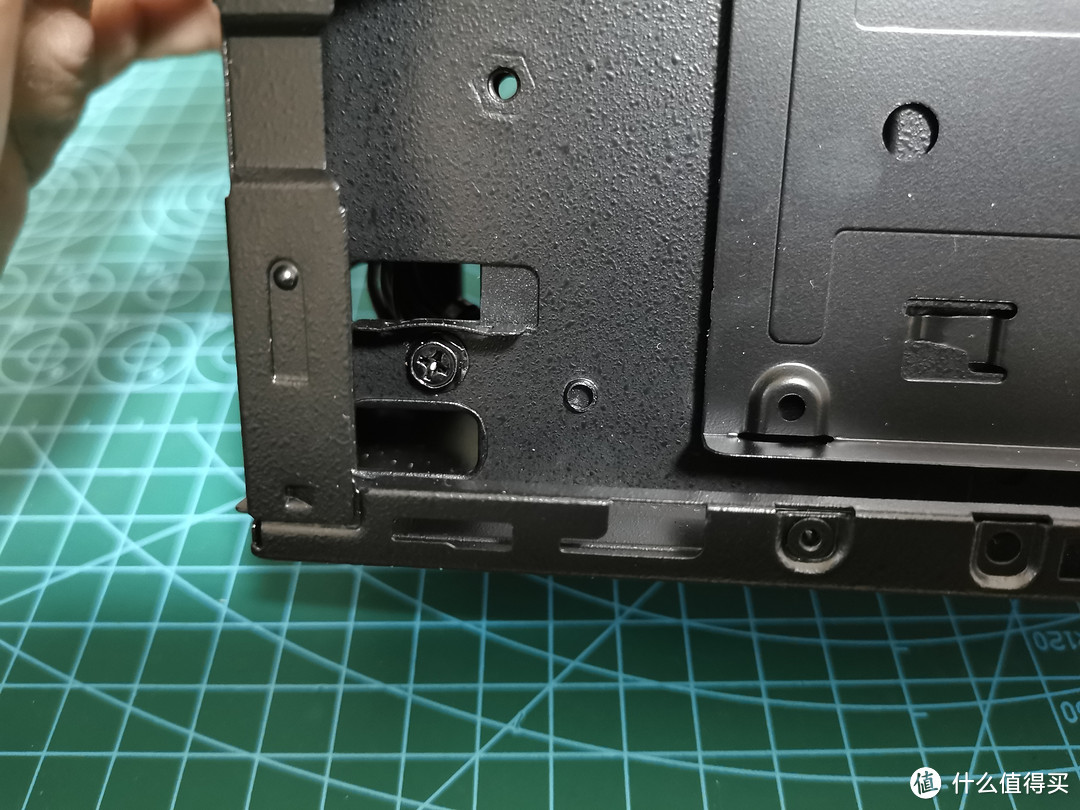

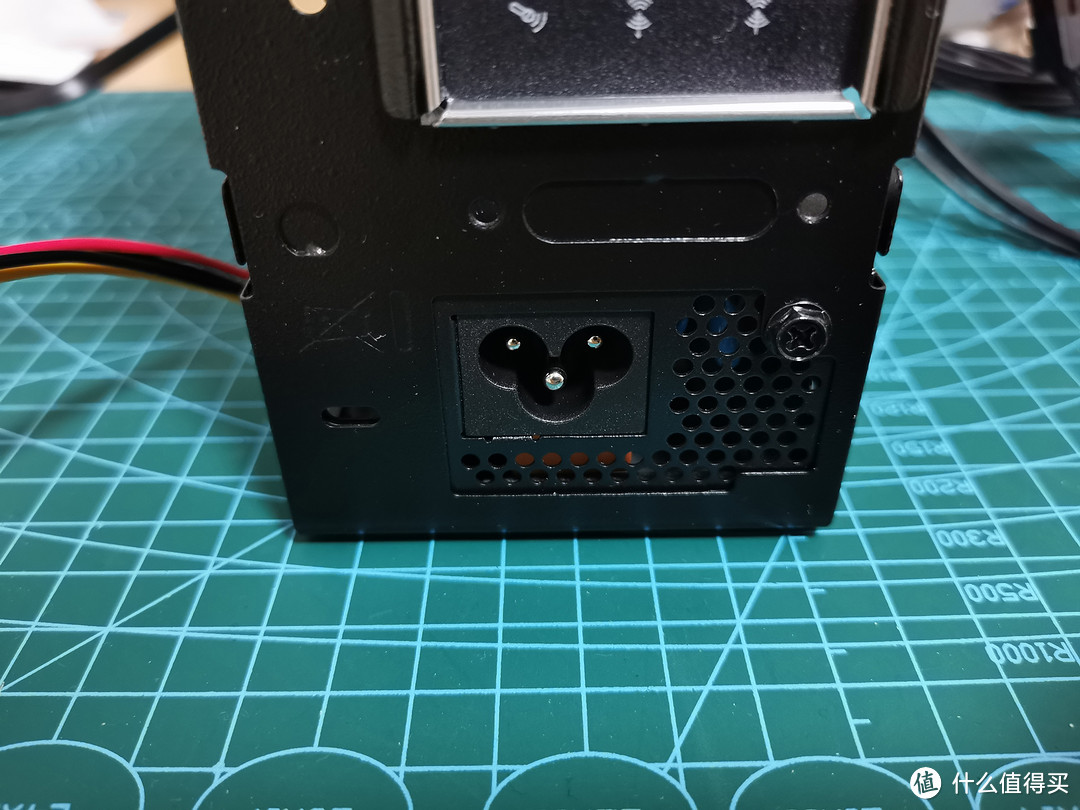

(1)首先拧下这两个螺丝,将肖邦pro的自带电源拿出来:
拿出自带电源后,长这样:
可以看到这个电源的体型虽然小,但是并不是flex电源的尺寸,比普通的flex电源还要来的窄,同时还是阶梯状的外壳。
(2)拧下电源外壳上的三颗螺丝,将电源外壳打开。
打开电源外壳后,就可以将风扇所在的下面板与电源本体分离了。
接下来可以直接将新风扇用螺丝固定好。
3.加装温控调速器
掀开电源本体上的绝缘纸壳,可以看到肖邦这个电源只在我手头附近有一块散热片,就是有散热垫的那里。
对电源的结构不了解,咱也不知道温控探头放在哪些元器件上才能获得比较准的数据,索性就把温控探头固定在那片散热片上吧。
这里我找了一块差不多厚度的散热垫,将温控探头捅进散热垫里,然后把散热垫贴在了电源的小散热片上。
本来还想着把这个调速器的小电路板固定在电源上表面来着,不过由于肖邦这个电源的散热片有点太往里了,温控探头的长度比较紧张,所以调速器电路板只能在电源外头支棱着了。
最后把主板装回机箱,然后通过一根风扇延长线给调速器供电,同时把新换的电源风扇接到调速器的4针输出口上就可以了。

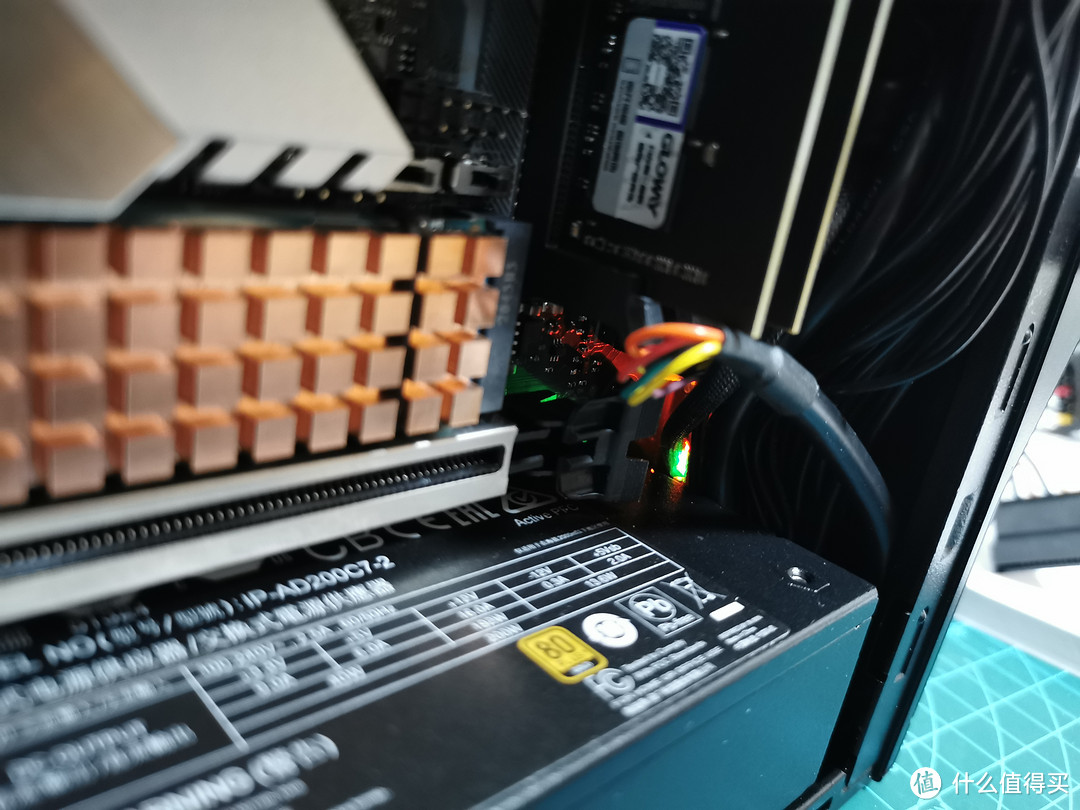

这个调速器在加电之后红灯会常亮,风扇开始转动后绿灯会亮。这里由于肖邦电源的情况比较特殊,散热片太往里了,探头长度很紧张,导致不容易观察到指示灯的情况。
正常情况下给小1U电源使用时,是可以把电路板放在一个比较明显的位置方便通过指示灯观察风扇工作情况的。
三、使用体验
由于我选的是3pin的供电版本,可以通过BIOS或者AIDA64等看到电源风扇的实时转速。
我用的猫扇满速为5000转/分钟,初始转速为30%,即1500转;初始温控温度30度,55度时满速转动。根据计算,从30度开始,电源温度每升高1度,风扇转速会增加140转左右。
由于室温不到30度,刚开机后,风扇还没开始转,在aida64里是看不到电源风扇的转速情况的。
开机后保持一段时间的待机状态,在aida64里就可以看到电源风扇开始转了:
AXP90转速为1090转,电源风扇转速为2436RPM。电源风扇的这个转速比我手动设置的还低,相当安静。
不知道是七彩虹B460i这个主板的问题还是我的aida64版本的问题,CPU风扇和系统风扇同时转动时,在这个软件里显示的CPU风扇转速和机箱风扇转速正好是相反的,大家反过来看就好。
主板功耗墙设置为75W,烤机10分钟后,可以看到随着电源温度的上升,电源风扇的转速为3154转,
停止烤机后,CPU温度快速下降,这时候电源风扇仍然保持较高的转速对电源进行散热:
将电源风扇的温控源与CPU分割开后还有一个好处,在打开网页、看看视频等CPU温度临时上升的时候,电源风扇并不会和CPU风扇一起突然加速,产生忽大忽小的噪音。
至此,本次将小电源的2线风扇改造温控调速功能的工作已经圆满完成。
总结
像肖邦电源和益衡7025B之类的入门小电源,其电源风扇体积较小,温控策略比较粗暴,日常使用过程中往往会有较为明显的噪音问题。
将这种小电源的风扇改造为温控调速功能,可以在保证电源散热效果的同时灵活调节风扇转速,有效降低噪音,降噪效果非常明显。
整个改造过程只需要额外准备一个新的PWM小风扇,以及一个温控调速器就好,整体操作并没有什么难度。
虽然海韵之类的大厂也提供了具有温控启停风扇功能的flex小1U电源,但是这种电源的价格普遍比较高,同时类似肖邦电源这种非标准尺寸的电源,想要加钱更换静音电源都找不到地方买。
在此情况下,选择自己动手改造,也是一条可行的降噪路子。
希望本文的内容就帮助大家更好的享受DIY的快感,感谢阅读!
