管道潜望镜、管道内窥镜与CCTV检测机器人差异解析

在市政管网运维和工业管道检测领域，管道潜望镜、管道内窥镜与CCTV管道检测机器人常被并称为检测三剑客。三者同属管道内部可视化检测设备，设计理念与技术路径却不相同，各自的适用边界也不一致。

工程实践里的设备误配，多数源于对这三条边界认识模糊，例如让潜望镜承担必须出具正式报告的验收检测，或者调用爬行机器人排查一段燃气表后小管。厘清三类设备的功能定位、技术能力与成本结构，是按管道类型和检测目的匹配设备的前提，也直接决定检测效率与运维支出。

一、功能定位

管道潜望镜的定位是快速初筛与广域排查。其技术特征为非进入式检测，作业人员不必下井，从检查井口将高清镜头送入管道即可完成观测。这一设计针对市政排水、燃气等大口径管道的日常巡检需求，主要解决管段有无缺陷的初步判断，为后续精确检测提供筛选依据。优联的 FB8P 无线高清人孔杆摄像头属于这一类型。

管道内窥镜的定位是小口径管道的精细探查。针对 DN50 到 DN300 的小管径工况，设备通过推杆将微型摄像头送入管道内部，完成局部缺陷的近距离观测。优联的 3188XX 与 4188XD 属于此类。

CCTV管道检测机器人的定位是完整流程的精确检测。设备能在管道内自主行走，完成缺陷识别、位置记录与数据归档，适用于需要出具检测报告的场合。优联的 UL-150H 属于这类抬升式爬行机器人，摄像头具备纯平与抬高两种作业形态，支持手机应用同步查看。

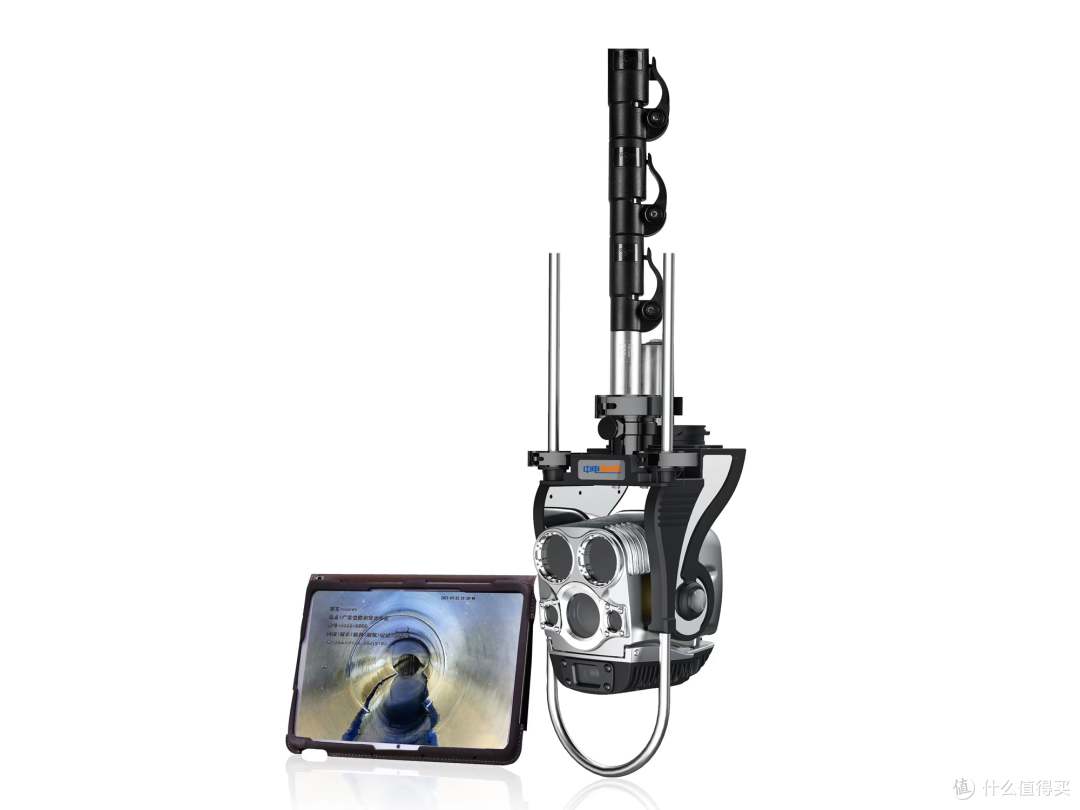

FB8P

二、技术结构比较

管道潜望镜由高清摄像镜头、伸缩推杆与显示终端三部分构成。 镜头可作 360 度旋转与俯仰调节，观测距离通常在 50 到 100 米的量级，覆盖管径范围为 DN300 到 DN2000。设备架设与操作可由单人完成，单个井口的检测耗时在十分钟左右。这类设备的能力上限主要由光学系统决定，FB8P 提供 25 倍光学变焦与 12 倍数码变焦，镜头带玻璃除雾功能，照明由两个主灯加两个副灯组成且亮度可调，激光测距误差为 ±3mm，机身内置 GPS 用于记录点位，防护等级为 IP68，电动倾斜机构使其作业范围下延到 DN150mm 以上的管道。管道底部被积淤覆盖的缺陷无法从井口观测发现，潜望镜给出的结论只能作为筛选结果，不能替代进入式检测。

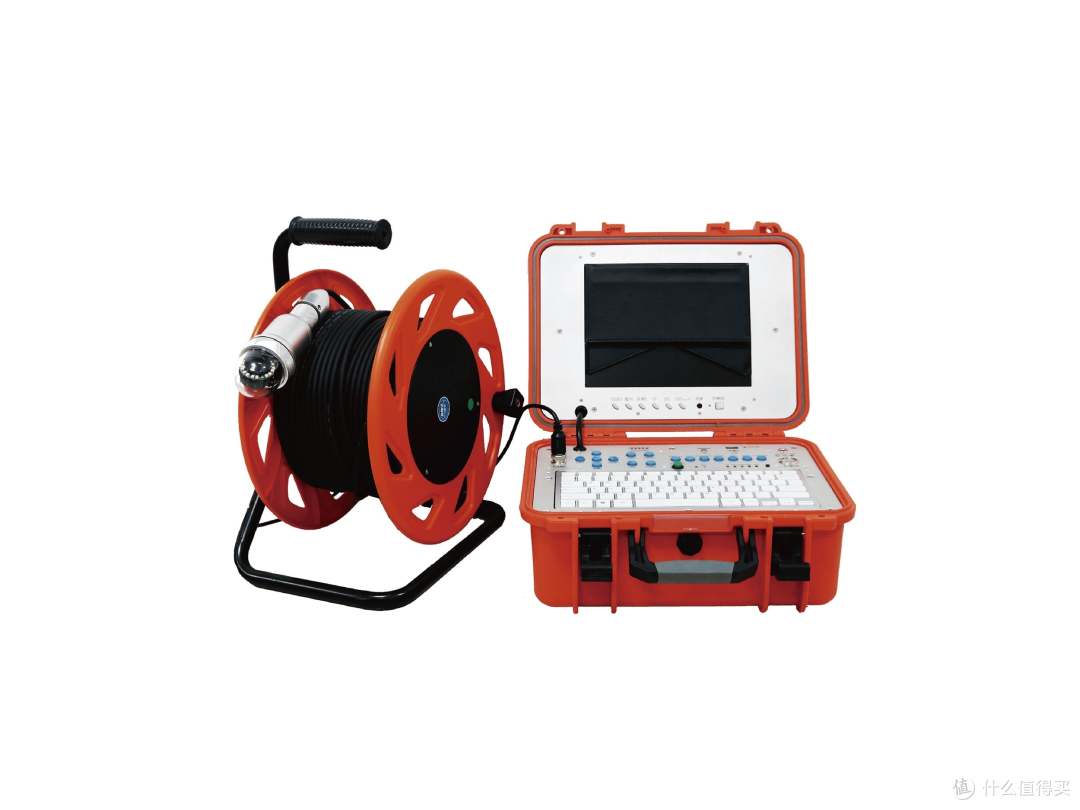

管道内窥镜的主要部件是柔性导光电缆与微型摄像头，探头直径在 5 到 20 毫米之间，可进入小管径或存在多个弯头的复杂管路。优联产品线中的 6mm 微型彩色摄像头与外径 Φ13mm 的 C13 镜头即属于这一配置区间。限制来自推线长度与推送方式，检测距离通常不超过 50 米，探头依靠人工推送，单位时间的覆盖长度有限，因此更适合设备内部管路、燃气表后小管一类局部区域的精确检测。

CCTV管道检测机器人的集成度最高，由移动底盘、高清摄像头、线缆收放系统与中控终端组成。底盘具备一定越障能力，可通过管内小型杂物与坡度变化，摄像头支持全景拍摄与特写抓拍，配合里程计数记录缺陷的位置与形态，数据可实时传输至终端并用于生成检测报告。UL-150H 的自动调平功能在这类工况中作用明显，管底存在淤泥堆积或线缆在推进过程中发生扭转时，图像不随之倾斜，回放阶段无须人工校正方位。这条技术路线的代价同样明确，设备自重与体积大于前两类，架设通常需要两人配合，检测前需对管道实施清淤预处理，否则底盘容易被杂物阻滞。相应地，它适用于工程验收与缺陷修复等必须给出精确结论的场景。

三、作业效率与成本

三类设备的成本差异与作业方式直接相关。潜望镜的单井口检测费用约为CCTV机器人的五分之一，单日可排查数十个井口，适合承担覆盖面较大的普查任务。CCTV机器人的单次检测成本最高，但能提供更完整、更具说服力的影像与位置记录，适用于工程验收一类正式场景。管道内窥镜居于两者之间，适合范围有限的局部检测。

选型时有一项容易被忽略的参数关系。推线长度与线盘尺寸并不成正比，3188XX 一类系统的 20 米、30 米、40 米三种配置共用同一线盘，盘径均为 32.5cm，增加线缆长度不会增大设备的占用空间。在预算允许的前提下，按最长检测需求选择线缆长度更为合理。

四、场景适配与组合作业

市政排水管道运维通常采用潜望镜初筛加CCTV机器人精检的组合。第一阶段用潜望镜对辖区管道普查，标记存在堵塞、渗漏疑点的管段。第二阶段针对问题管段投入机器人检测，确定缺陷的具体位置与严重程度，为修复方案提供数据支撑。一台 FB8P 配一台 UL-150H 的组合，可覆盖排水管网日常运维的多数工况。

燃气管道检测的分工与之类似，表后小管径管道用内窥镜检查接口渗漏，大口径主干管道用潜望镜执行日常巡检。这里有一项安全前提需要交代，部分管道检测系统的使用说明书明确将燃气、油类等潜在爆炸性环境列为禁用条件，燃气场景的设备选择应以产品说明书的适用条件和运营方安全规程为准。

工业领域的分工遵循同一逻辑，设备内部细径管路用内窥镜排查腐蚀，车间大口径输油管道以潜望镜与机器人配合的方式实现全过程监测。FB8P 的适用对象除排水管道外还包括罐体、船舶、锅炉与事故救援现场，杆式摄像机的应用范围并不局限于管网。

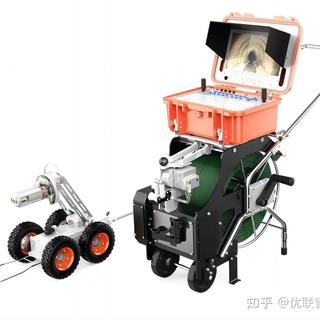

UL-150H

五、选型判据

三类设备之间不存在替代关系。按检测需求排列，它们构成初筛、精检、定位三个环节相互衔接的检测体系，任一环节缺失都会把判断成本转移到后面的工序上，例如跳过初筛直接精检，机器人的作业量与清淤成本会成倍上升。

判据可以归纳成三项。管道直径决定设备能否进入以及是否必须采用非进入式方案，检测目的决定影像与位置记录是否需要达到可交付报告的标准，成本预算决定普查与精检两类任务如何分配。日常巡检以潜望镜为主，小管径精查选用内窥镜，工程验收与缺陷定位使用CCTV检测机器人。实际配置可依据管径分布、管材构成与检测目标确定组合方式。优联可具体检测需求，提供“设备选型+检测方案”的一体化服务。

设备选择最终落在几个可以逐项核对的条件上，管径是否允许设备进入，图像清晰度是否足以判别缺陷类型，线缆长度是否覆盖待检管段，记录是否能作为后续处理与责任划分的依据。
