老旧电源无损升级PD3.1 140W ！ 广芯微一拖二快充模块升级评测

 前言

随着手机、平板、耳机、高性能轻薄本等数码设备越来越多，用户同时为多台设备补电的使用场景也变得十分普遍。市面上普通一拖二快充线材大多存在功率分配不合理、快充协议阉割缺失、没有功率状态显示、无法兼容高压直流电源等问题，很难兼顾居家、车载、户外储能等多元化的充电需求。

充电头网获悉，广芯微推出一拖二数显线模块方案。该方案采用一进双出硬件架构，集成实时功率数显、全协议快充、宽压自适应输出以及智能功率分配能力，单模块即可实现两台设备同步快充。既有完整的快充协议兼容性，又具备很强的改装拓展能力，既可以供给线材厂商做量产产品开发，也适合 DIY 玩家、电源爱好者做二次改装。

本期就来深入了解一下这款广芯微一拖二数显线模块方案。

产品开箱

广芯微一拖二数显线模块方案采用一进双出模式，通过单个充电器实现两个设备同步快充，智能匹配最优功率，同时拓展多协议，握手大功率快充。

该方案同样适配车载快充、充电宝、DC电源二次利用等诸多场景。仅需简单改造即可将USB-C输入变为DC直流输入，下面一同了解详细升级教程。

升级教程

1. 排线分离：使用热风枪低温均匀加热模块输入端排线焊点，轻柔剥离原有排线，操作过程中控制温度与力度，避免高温损坏PCB板与周边元器件。

2. 焊接改造：清理输入端焊盘残留助焊剂与锡点，精准焊接DC输入正负极线材，保证焊点饱满、无虚焊、无短路隐患，夯实宽压输入基础。

3. 固件刷写：使用USB-C连接TTL串口，通过电脑将新固件刷入。固件刷写后，模块将通过判定电压，生成对应的PDO档位输出，档位如下：

大于10.5V，小于13.5V，输出12V3A 36W

大于14V，小于16V，输出15V 3A 45W

大于19V，小于21V，输出20V5A 100W

大于26V，输出28V5A 140W

模块采用双路同步降压 Buck，SoC 搭配两颗同步降压控制器，配合合金电感、滤波电容、VBUS 开关管组成完整变换电路。

固件刷写改为 DC 宽压输入之后，10.5‑28V 直流输入先经过输入滤波，再送入降压变换单元，芯片自动识别输入电压，生成对应 PDO 输出档位。同步降压架构转换效率高，搭配完善的过压、过流、过热保护；板载采样电路实时采集两路电压电流，供给数显屏幕实时显示功率数据。

快充协议兼容性实测

本次分别在12V、24V、28V三大主流输入电压平台下，对模块快充协议兼容性进行全面测试，覆盖手机、平板、笔记本、耳机等全品类数码设备主流快充协议，实测兼容表现稳定全面。

12V输入电压

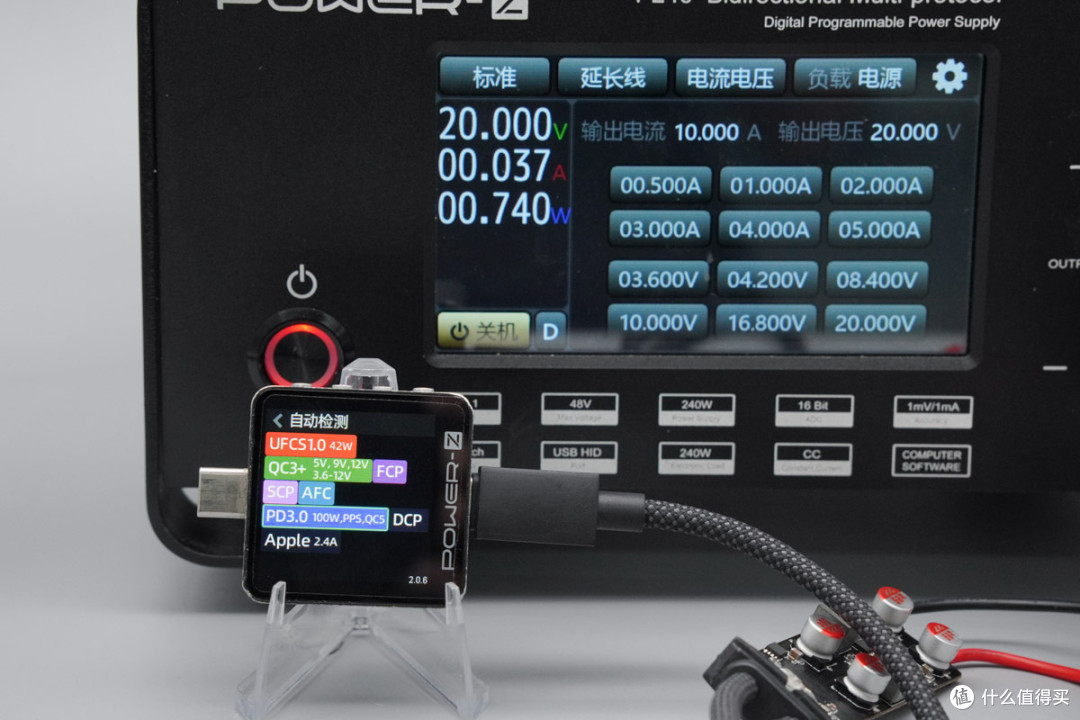

实测在12V电压平台下进行测试，支持UFCS、QC3+、FCP、SCP、AFC、PD3.0（140W）、PPS、QC4+、DCP、Apple 2.4A。

24V输入电压

24V输入电压下支持UFCS、QC3+、FCP、SCP、AFC、PD3.0（100W）、PPS、QC4+、DCP、Apple 2.4A。

28V输入电压

28V输入电压下支持UFCS、QC3+、FCP、SCP、AFC、PD3.0（140W）、PPS、QC4+、DCP、Apple 2.4A。

充电测试

在12V电压平台下为iPhone 17 Pro 充电，功率约为11.39V 1.04A 11.86W。

为iPhone 17 Pro 和AirPods同时充电，功率分别为11.85W、2.31W。

PD3.1 140W

广芯微一拖二数显线模块方案经过简单改装仍旧保留PD3.1 140W输出，可为大功率笔电、移动电源提供高效补电需求。

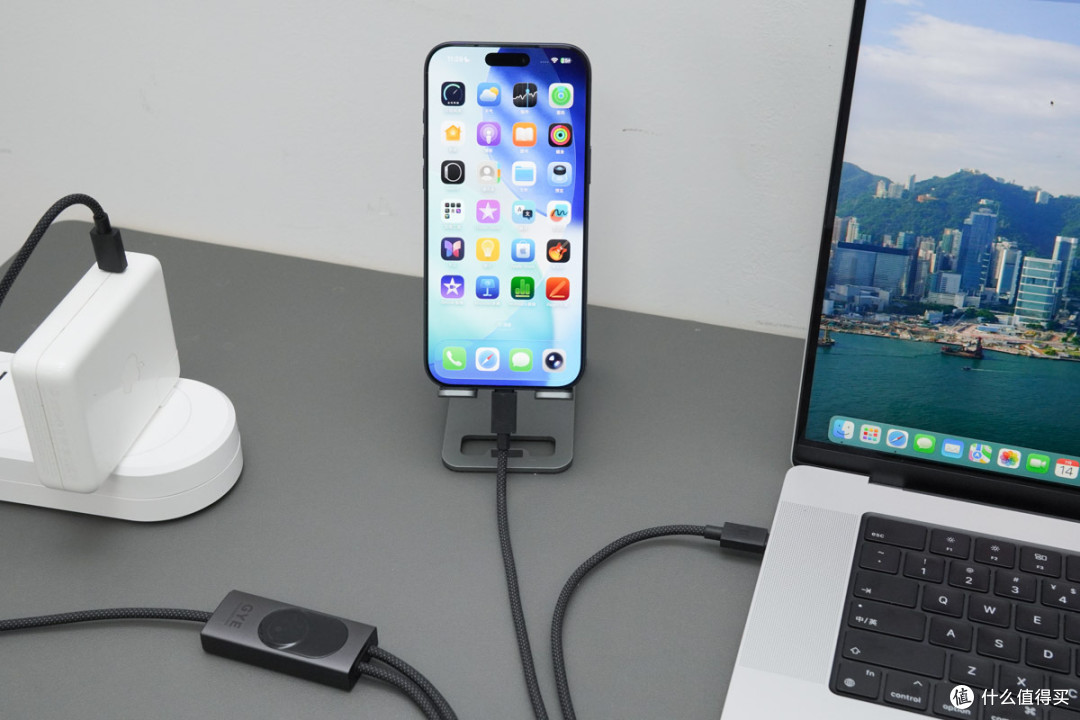

经过在28V电压平台下为MacBook Pro 16 M4 Pro充电，功率约为26.21V 4.99A 130.72W。

使用场景

手中闲置ATX电源可以通过PowerPi P480X转接出12V电源后为广芯微一拖二数显线模块方案供电，两部手机充电功率分别为9.02W、11.87W。

老旧12V、20V、24V DC电源适配器同样可以适配模块输入，电压越高可匹配更高功率PDO档位。图中两台手机在20V输入下输出端分别握手UFCS协议（24.45W）、PD协议（30.71W）。

充电全程测试

为了检测广芯微一拖二数显线模块方案改装后充电的稳定性，本次测试使用iPhone 17 Pro Max进行充电全程测试，使用28V输入电压为模块供电，并使用POWER-Z KM003C记录全程，测试在25℃恒温下进行。

接通电源后，手机上电握手 15V PD 档位，功率快速拉升，第 7 分钟达到峰值 36.4W。

受手机温控限制功率逐步下调，28 分钟回落至 26W，31 分钟降至 24.7W，36 分钟来到 15.5W，快充阶段结束转入中功率续充。66 分钟功率降至 9.13W，进入后期低功率补电；随后切换 5V 档位进入涓流充电。115 分钟充电完成。整体为苹果典型阶梯降功率曲线，模块握手稳定，全程无跳档、断充现象。

充电速度方面，23 分钟充至 50%，30 分钟充至 63.9%，47 分钟充到 80%，62 分钟达到 90%，完整充满耗时 115 分钟。

充电头网总结

综合来看，广芯微一拖二数显线模块是一款高兼容、可改造、大功率、可视化的多设备快充方案，针对性解决传统一拖二线材功率低、协议少、无显示、场景受限等痛点。

硬件上做工规整、集成度高，数显直观、保护全面，适配量产与DIY改装；性能上支持10.5-28V超宽压输入，最高140W PD3.1大功率输出，兼容 PD、UFCS、QC、SCP、Apple 2.4A 等市面主流快充协议，能够满足笔记本、手机等设备快充需求。双设备同步充电功率分配智能均衡。

方案最大优势为极强的拓展性，可简单改造实现DC宽压输入，适配车载、储能、工业电源等特殊场景，突破传统线材使用局限，兼顾性能、安全与实用性。

整体而言，该模块方案性价比与创新性突出，既适合厂商打造差异化快充产品，也适合DIY玩家拓展多场景快充使用，是现阶段优质的多设备快充解决方案。
