猫砂盆臭味怎么消除?DIY周转箱猫砂盆自动新风+UVC杀菌除臭味方法

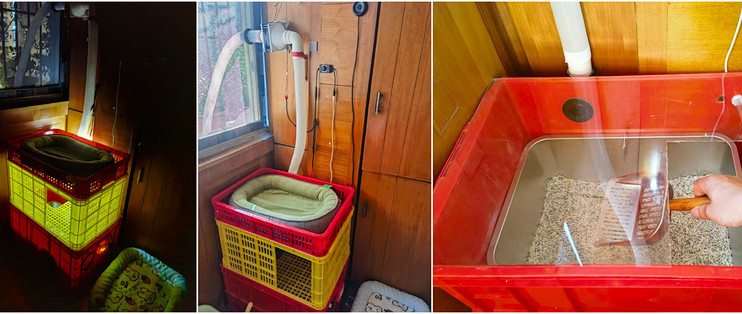

DIY新风除臭猫砂盆一共花了三百元出头，用一个下午装完。原理：猫排便后自动把臭气抽到室外、同时检测猫离开后开启紫外线UVC杀菌灯减少细菌繁殖、用镂空中转箱防止带猫砂。这套DIY完成后房间基本闻不到尿味，铲屎时盖个亚克力板也不会扬起一片粉尘。

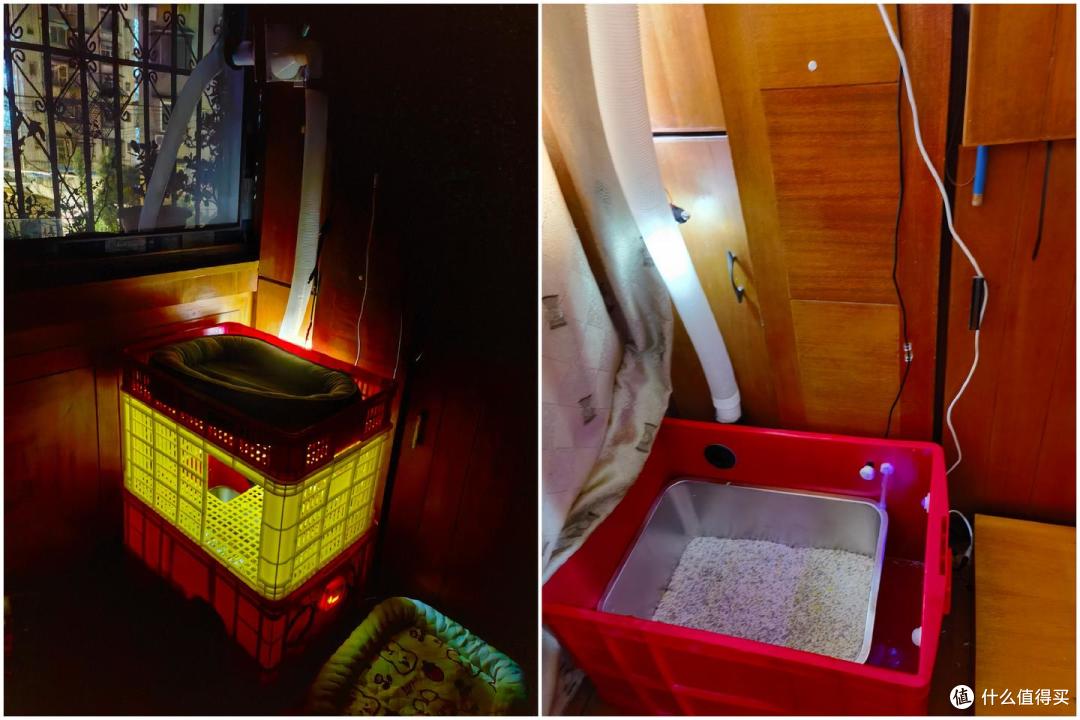

周转箱改智能猫砂盆:自动排风+UVC杀菌除臭

周转箱制作猫砂盆，比较成熟的箱体是采用 575 规格三层周转箱堆叠（后面有参数介绍），直接用周转箱放猫砂，久了会有抓痕非常容易滋生细菌也不好清理，周转箱做猫砂盆最好底层箱体里面再放一个不锈钢盆做内层，不粘底好清理。

猫砂盆为什么会臭

1. 猫如厕后的几十分钟最臭，臭气没有排出。

2. 细菌在持续制造臭味，需要抑制细菌繁殖。

3. 猫把砂带出来，味道会散到全屋。

猫砂盆DIY优势

我这套系统采用12038静音风扇+3D打印变径风道负压排风（负压排风是利用风扇在管道末端往外吸气，漏气也是只吸气效果不好，不会造成臭气外泄） + 智能控制器UVC定点抑菌消杀双闭环除臭逻辑，一边即时抽走异味，一边持续抑制猫砂细菌繁殖，从根源杜绝臭味产生，而非单纯掩盖气味。

• 解决房间里长期弥漫的猫尿味（臭气通过管道直排室外，不在室内循环）

• 解决铲屎那一刻的臭味与扬尘（手动模式控制排风，加亚克力盖板边铲边抽）

• 解决猫出盆带砂、扬尘(周转箱中层镂空踏板让砂粒落回底层)

• 解决细菌持续分解排泄物导致的发臭（猫离开后后延时开启 UVC灯 消杀）

特别提示：此方案排风扇会根据控制器检测到猫有进入才会触发逐步开启风扇，并且要持续2分钟检测无猫（控制器有微动检测+活体双验证）才会开启UVC杀菌灯，有猫进入入口立即关闭UVC，安全性很高。 猫每次如厕完都会刨砂埋屎，表面和深层砂粒会轮流暴露在紫外线下，UVC灯的功率虽然小，但持续照射周转箱实际的抑菌和除螨效果很理想。

3D排风扇除臭

网上最常见的猫砂盆除臭，是拿艾灸排风扇改装当排气扇用，但3D打印的风道，碾压传统艾灸风扇改造。

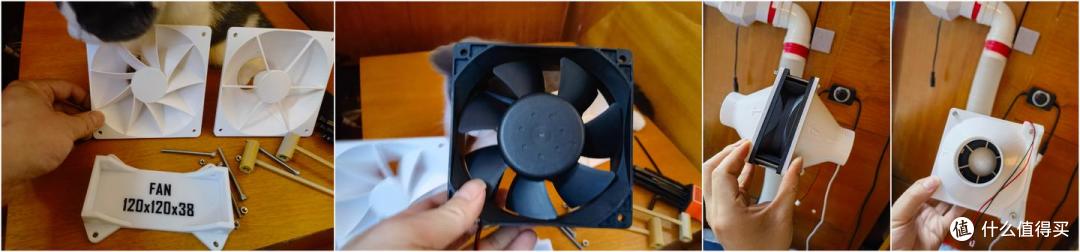

除臭12038排风扇+3D打印管道

市面主流艾灸风扇改造通病非常明显：风道生硬直角、风阻极大，出现「光响不出风」的情况，风量损耗严重、排风效率极低；且小尺寸艾灸风扇转速极高、噪音尖锐刺耳，容易惊吓猫咪，细小猫毛还极易缠绕卡死扇叶，故障率高。

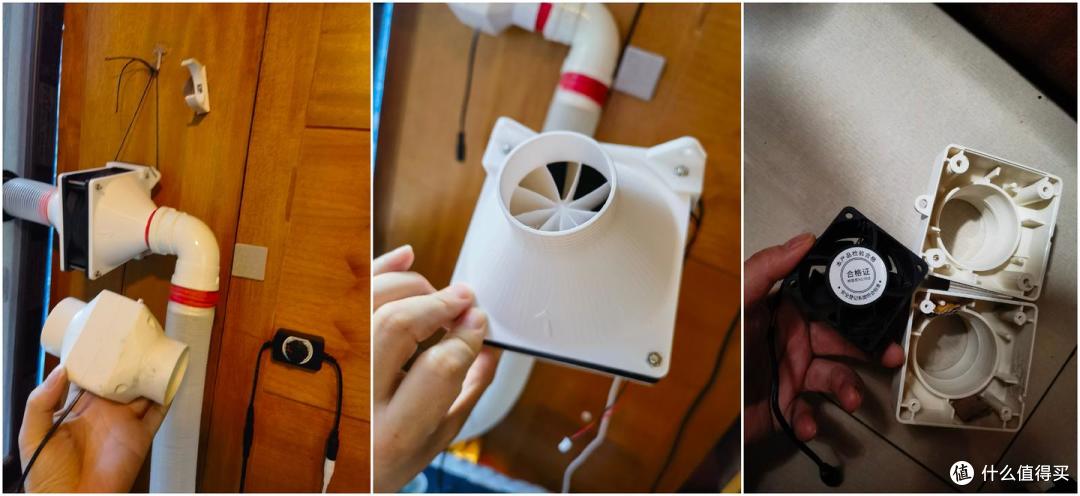

3D打印管道与艾灸排风扇对比

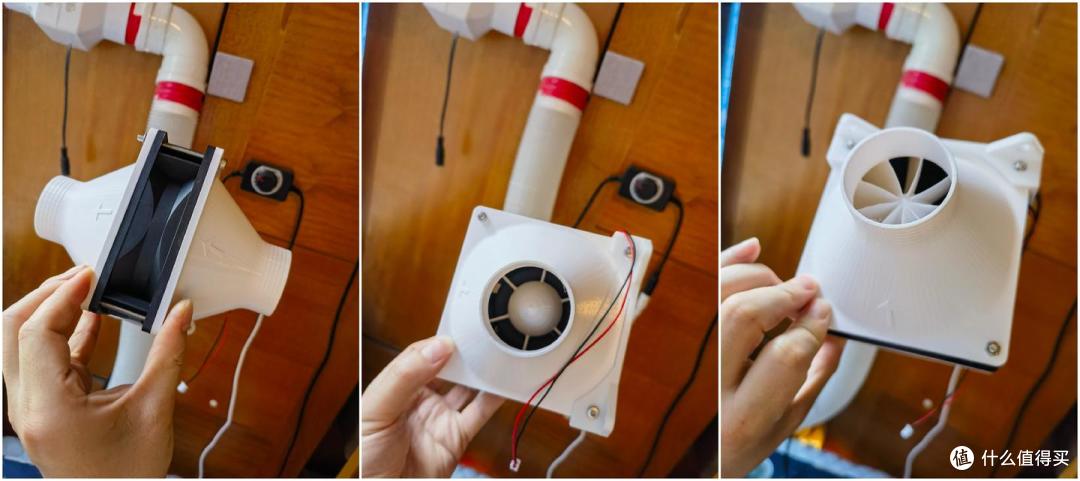

3D打印管道风量损失少，风噪小

本方案升级选用12038大尺寸静音风扇+成品3D打印变径风道（无需自备打印机，网上可直接购买），都是标准品配件。可以像我一样在纱窗上热溶胶背对背无损安装法兰环，内外使用软管形成排气通道（防雨、防虫），把臭气排放到指定位置，后续使用没有耗材成本，只需半月左右定期清理法兰环与纱窗之间的浮毛。

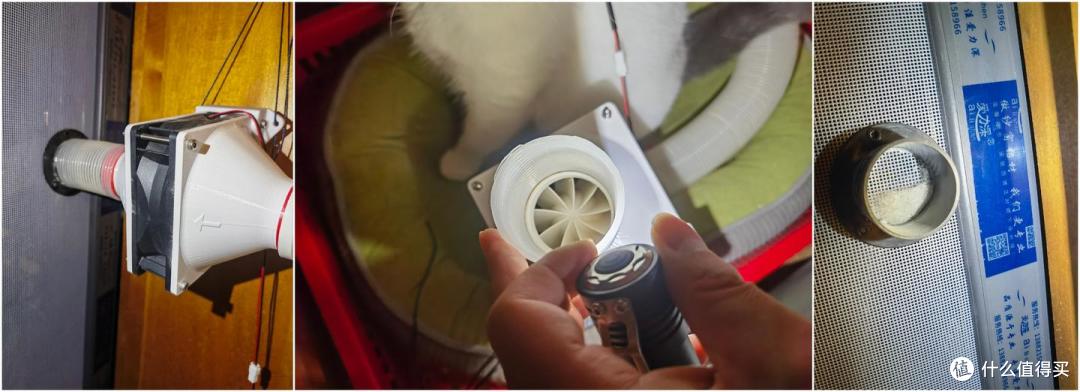

排气除臭没有耗材只需定期清理阻隔内外通道的浮毛

那怕你直接把猫砂盆放在阳台上，其实也可以用吸气排风控制猫砂盆的扬程问题，特别是在铲屎那一瞬间需要摇猫砂铲，会产生非常多飞灰和臭气。

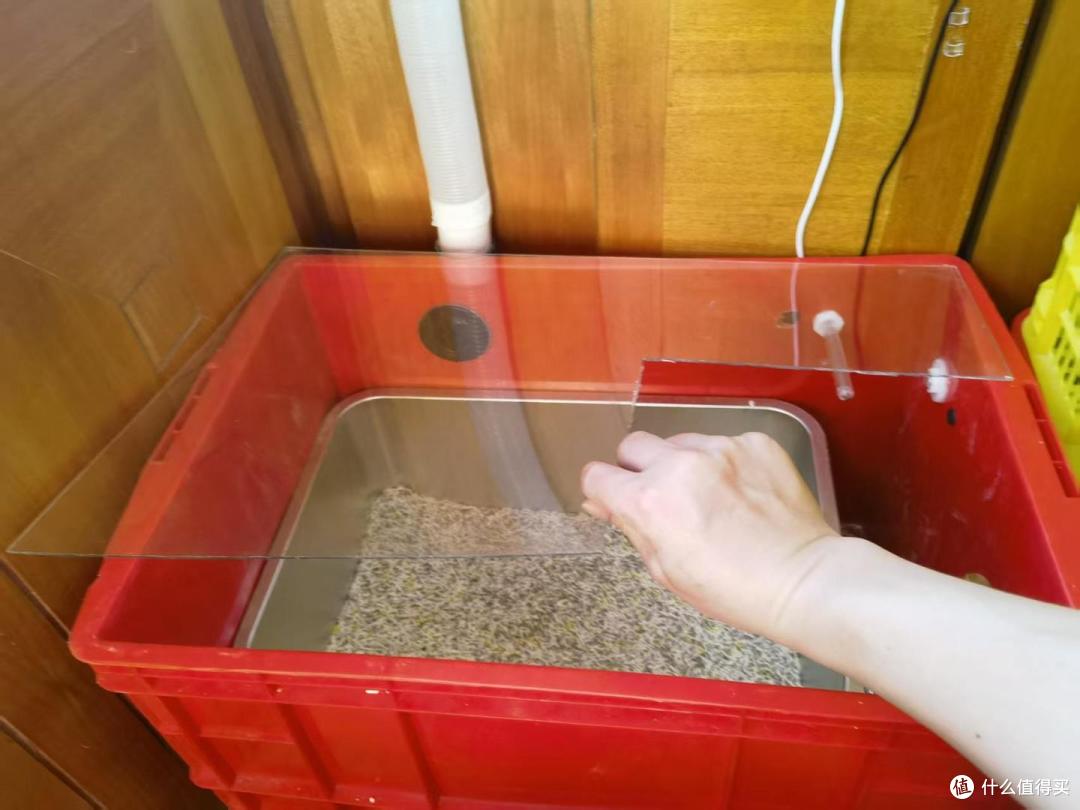

按周转箱的尺寸配一个透明盖，右下预留操作区域就能形成负压，铲屎灰和臭气就不会迎面扩散

我最满意的就是这么改之后，每次铲砂之前先手动打开排气模式，箱内是负压，预留的操作区间只会进气，铲屎没有灰尘上扬、也没有臭气扑面。

自定义智能控制器

能够买到猫砂盆专用控制器，支持自动感应和手动清扫双模式

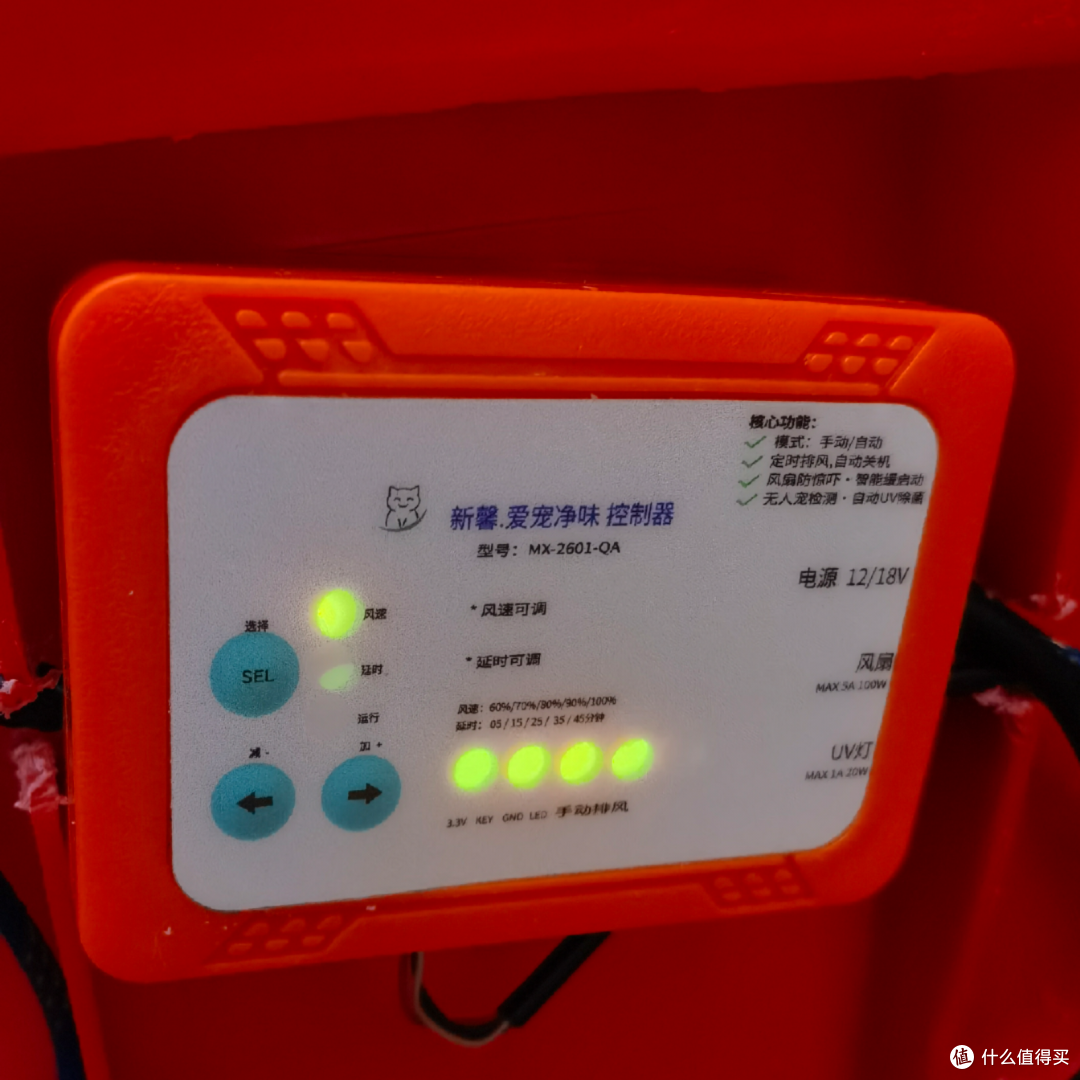

带活体检测的智能排风+UVC杀菌控制器

控制器支持 5/15/25/35/45 分钟五档消杀延时自由设定，区分“自动感应”与“手动清扫”两种模式：

自动感应模式

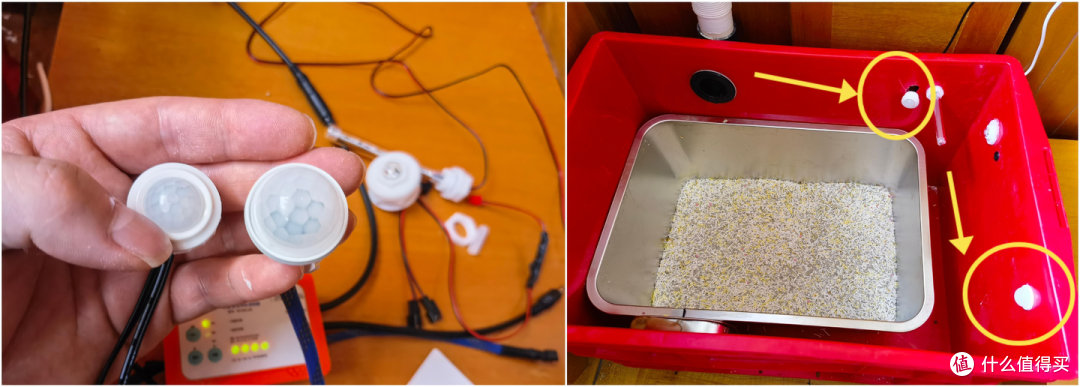

智能控制器支持安装多个红外活体检测器

传感器捕捉猫进入猫砂盆箱体后，风扇平缓逐步升速，避免突然强风惊吓猫，同步抽走排便过程中箱内粉尘与臭气；猫在箱内、或者人体感应探头失效， UVC 灯都无法开启。当猫离开 2 分钟后，启动延时程序，在继续排气的同时，UVC 灯点亮，一边将氨气、粪臭废气直排室外，一边通过紫外光线分解细菌、螨虫，从根源减少异味滋生，达到设定延时后设备自动停机。

手动清扫模式（铲屎专用）

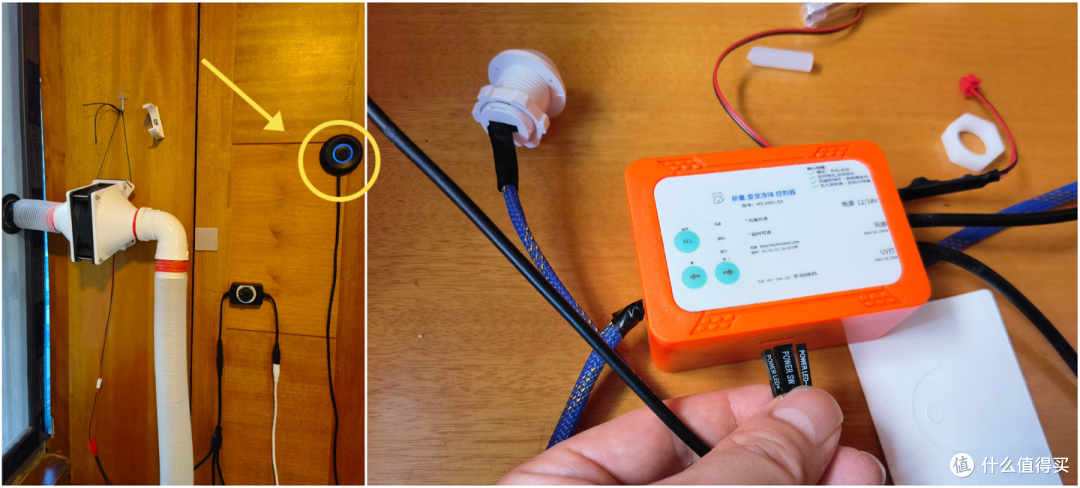

猫砂盆控制器支持外接电脑桌面开关手动排风

清理猫砂时按下外接手动开关，风扇直接拉满 100% 最大风量，加个亚克力板或者PVC盖，负压吸气。彻底解决铲屎时，摇一摇臭气冲天、粉尘乱飞的困扰。

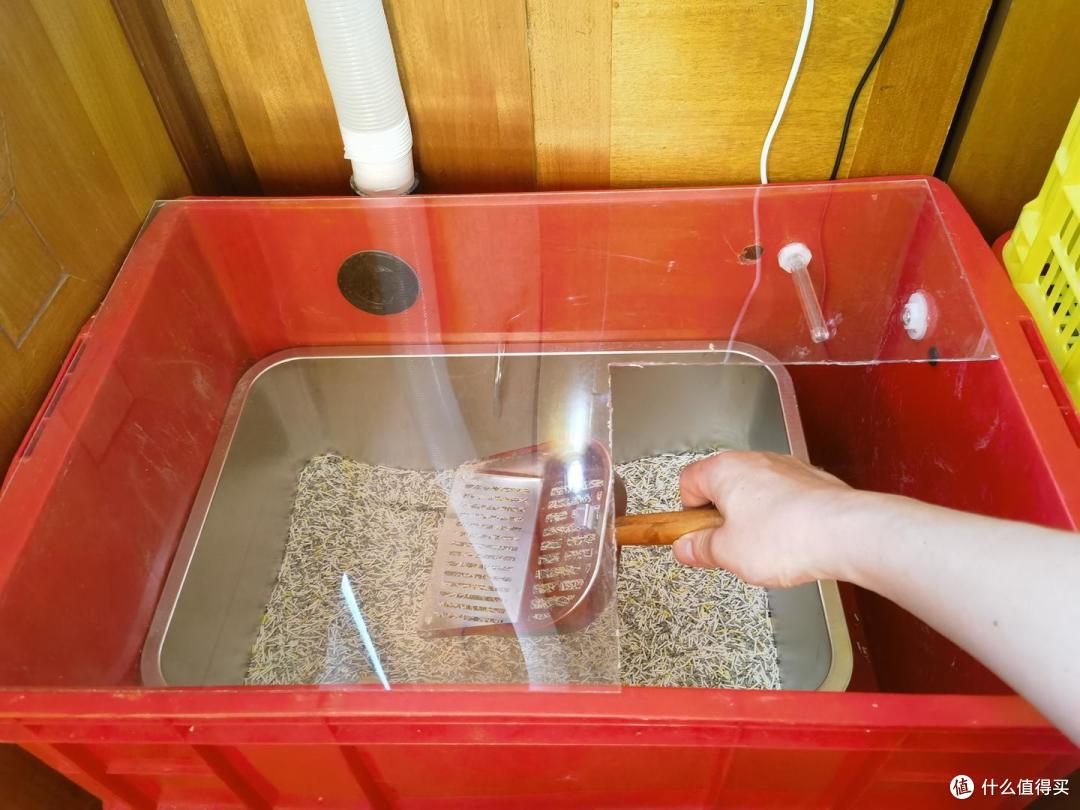

猫砂盆加盖铲猫砂摇一摇再也不臭，也不飞灰了

搭配简易防尘盖快速吸走堆积粉尘与浓烈臭味，此模式下 UVC 灯保持关闭；打扫完成再次按一次开关，设备自动切回自动感应模式。

箱体大小自定义

整套设备采用可自由定制尺寸的三层周转箱分层结构，不局限固定规格，可根据自家猫咪体型、摆放空间大小随心调整箱体长宽高（大体型猫可以换更高的底层箱），适配性极强。实测小号箱体幼猫、成年小猫均可顺畅进出使用，适配性拉满。

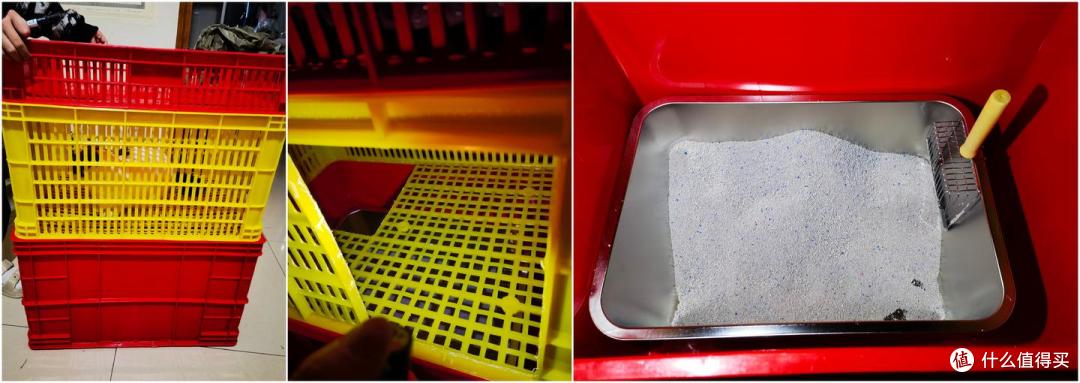

周转箱猫砂盆分为上中下三层，可自定义长宽高

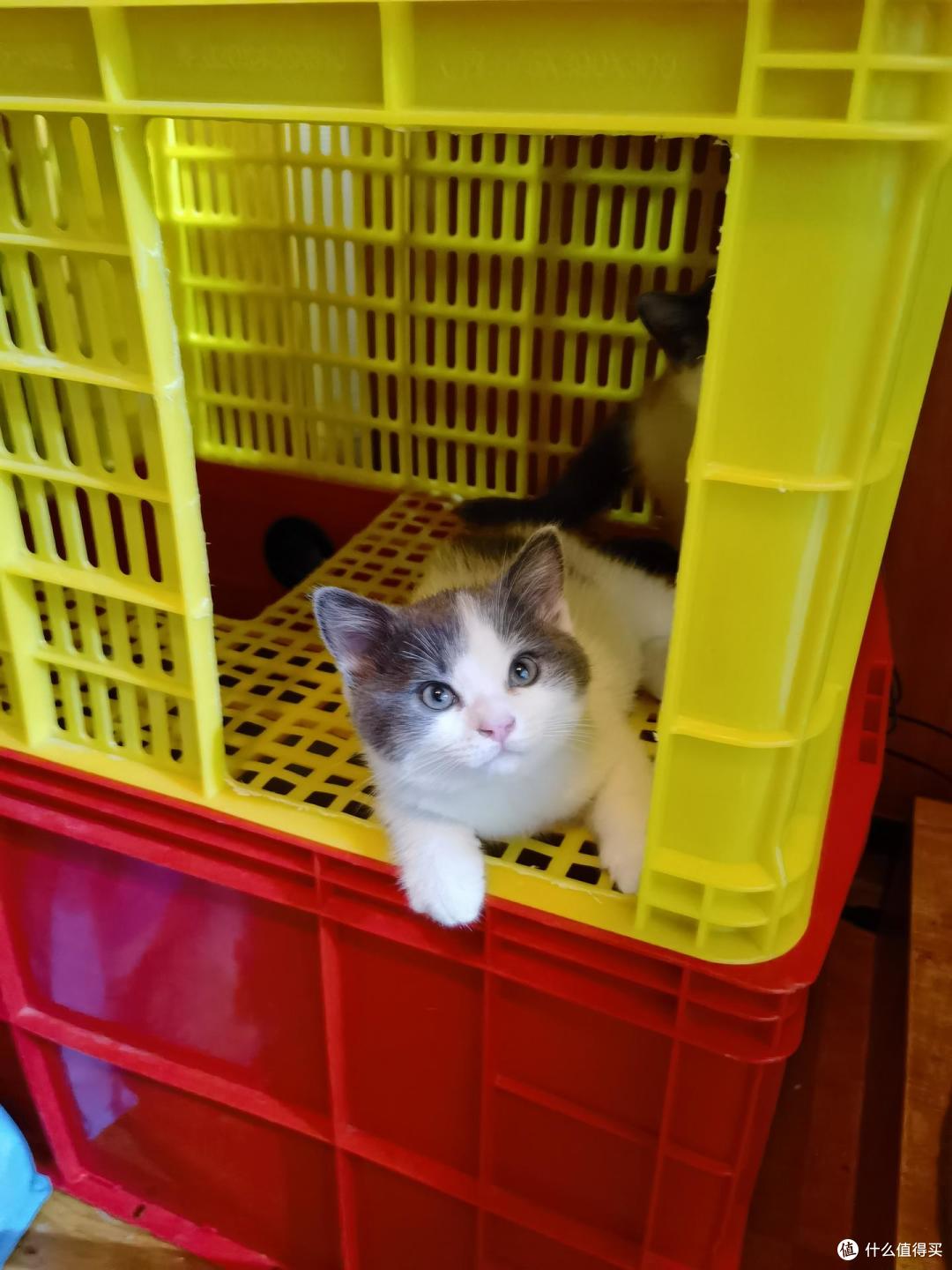

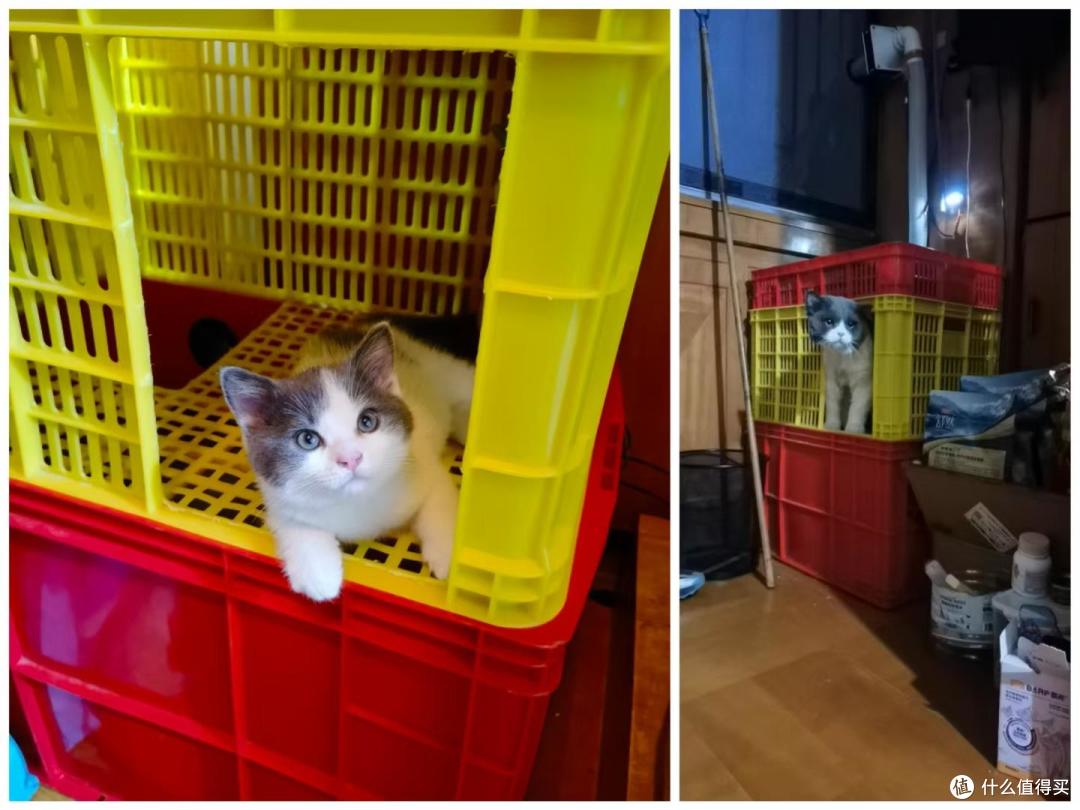

经过测试575-350的底箱2个月小猫和13斤成年猫都能用

采用上中下三层周转箱分层设计：下层内套放置不锈钢猫砂盆，中层镂空漏砂踏板做缓冲区。猫咪上完厕所跳到中层筐，脚掌粘连的猫砂会自动掉落回底层，从源头减少满地飞灰；内嵌不锈钢盆表面光滑不挂砂，彻底解决塑料盆粘底难擦洗的问题，上层可当置物架或放置猫窝。

DIY材料与配件

智能控制器及配件

• 控制器主机（自带生物人体感应探头×1）

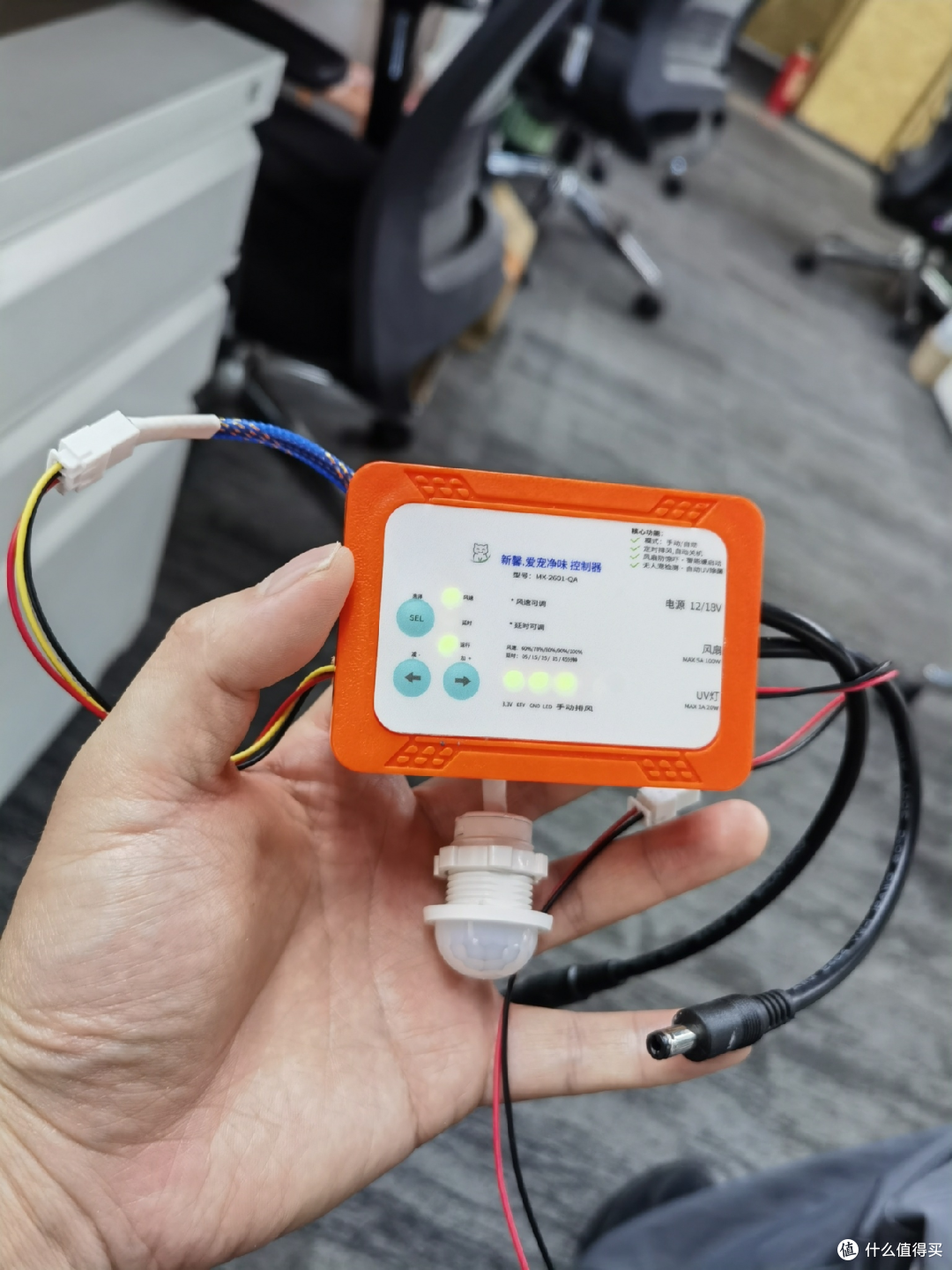

猫砂盆智能检测排风+UVC控制器

此款控制器支持自己接12v风扇和UVC灯，这比成套的新风一体机灵活太多了，风扇功率大小都可以自己定义，自己动手DIY真好用。

• UVC 杀菌灯珠 / 灯管 （日常默认 30 分钟左右延时消杀，我找到几种净水器的12V UVC消杀模块比较适合，15-40mW 规格灯珠不产生臭氧，对猫砂盆这种小空间，照射半小时已经能有效消杀细菌、减少异味；要注意不要安装大功率紫外灯、会加速周转箱老化破损。）

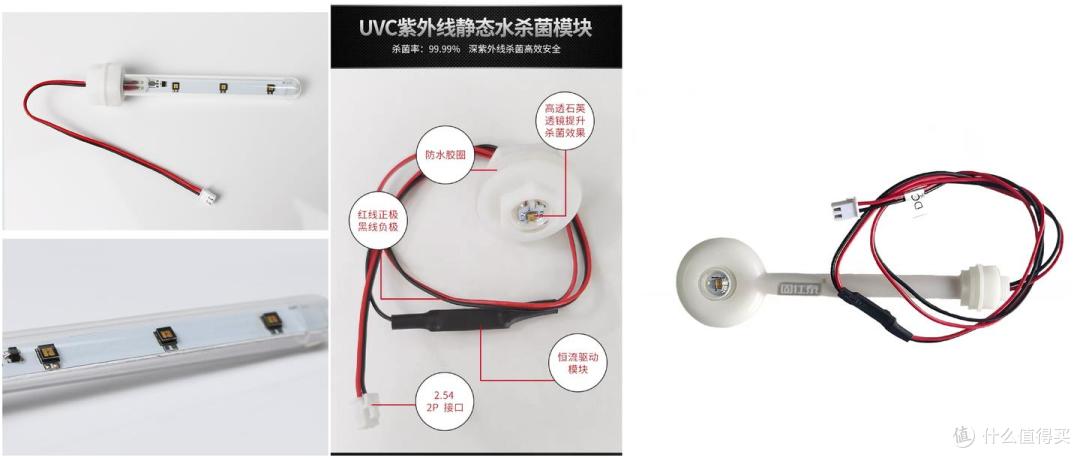

UVC静态杀菌模组

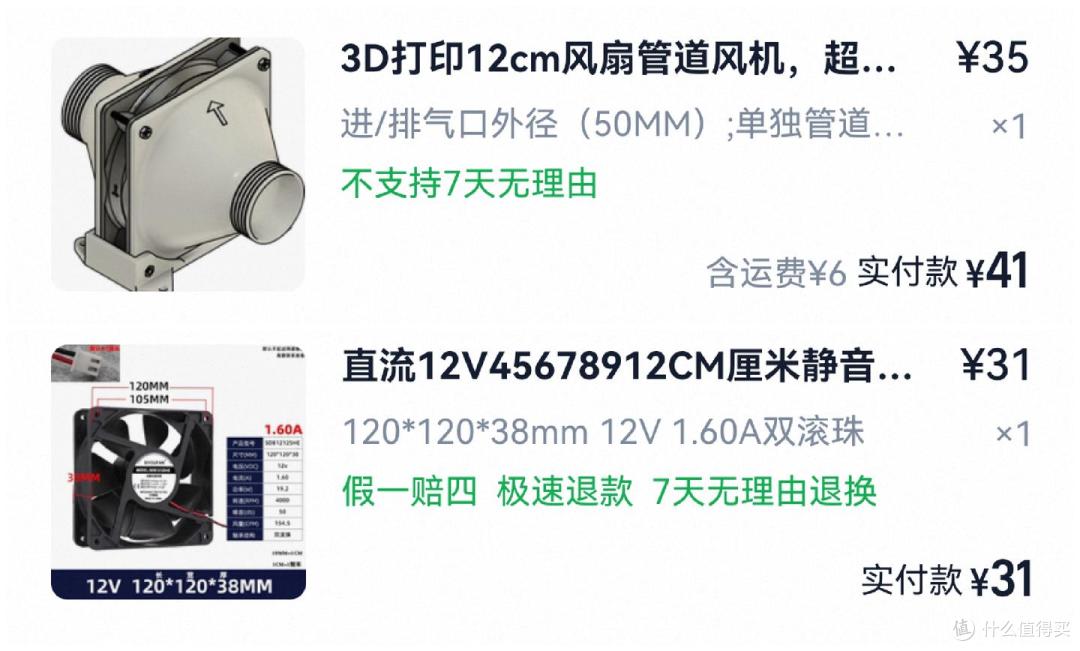

• 12038 DC12V 1.6A 4000转静音风扇，买的时候要让商家改成DC5521母头。

• 3D 打印12038风机管道 （能降低风阻）

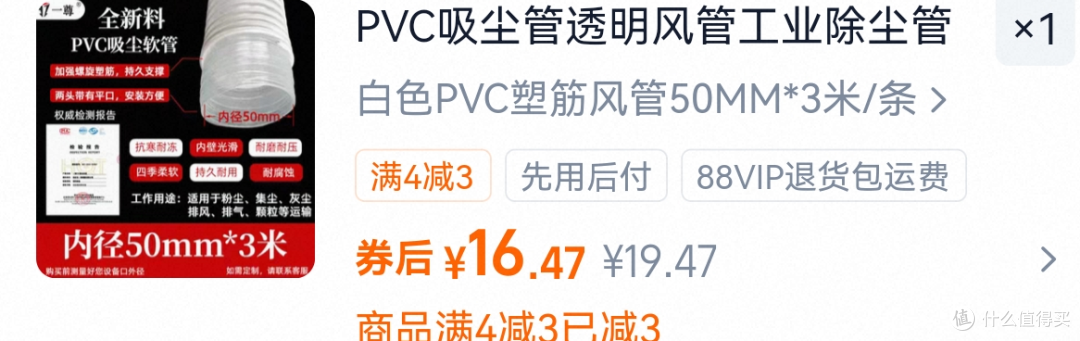

• 50mm直径排风管道5米，长度由实际距离而定

• 3C 认证 DC12V 2A电源适配器（自配）

• 电脑桌面外接手动按键开关

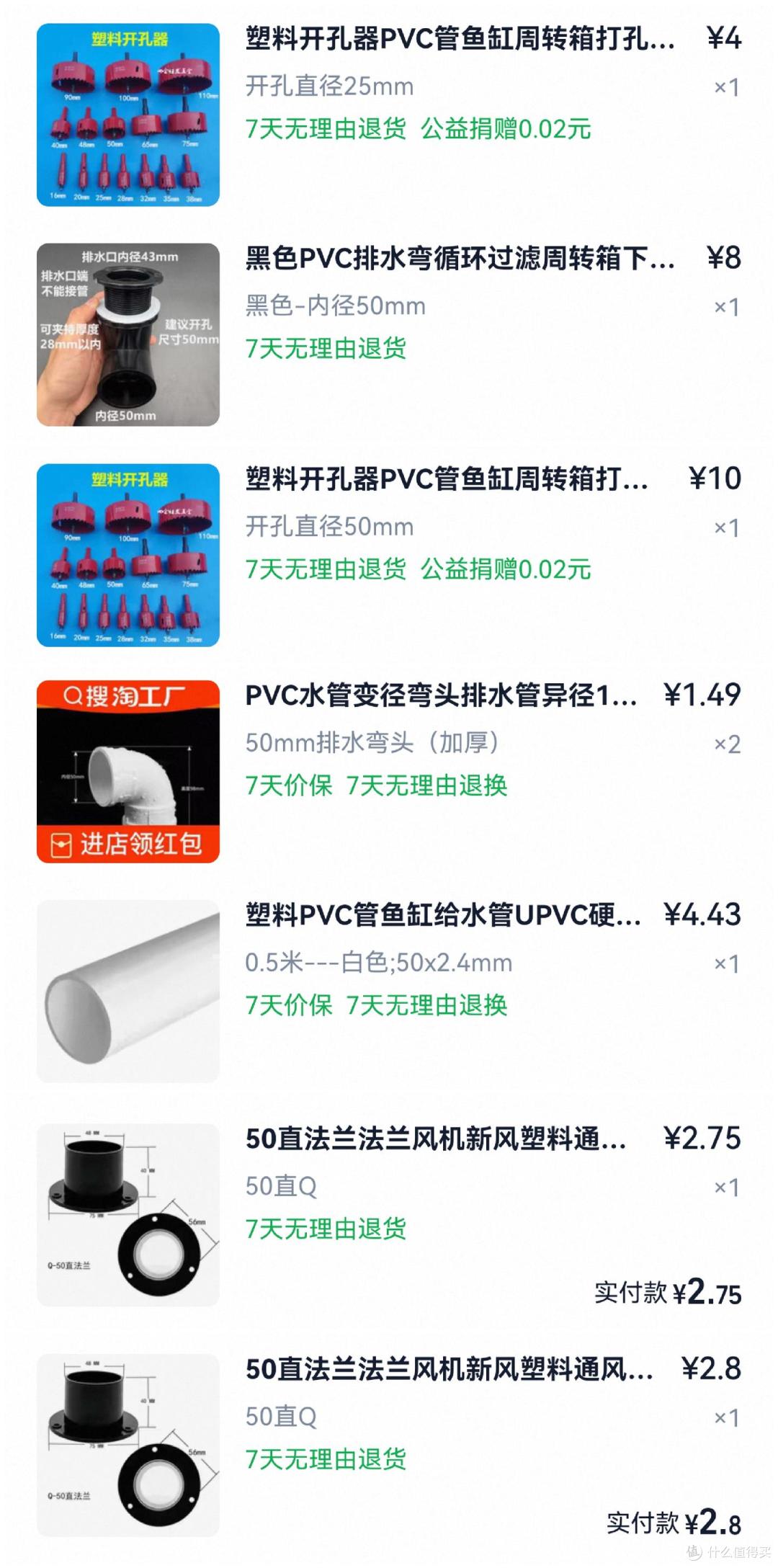

安装辅材及配件

所有线、所有电控件都在底层箱体外侧，中层和上层不要安装线。这样清理时中上层直接抬走，不怕扯断线。

开孔器要用两个规格：25mm 和 50mm，用手钻都可以。

• 25mm 用在两处：猫进入的通道（装人体感应探头）、箱体内侧顶部（固定 UVC 灯）

• 50mm ：箱体内侧顶部，接 PVC 排水直通，锁紧排风软管， 密封件是按 50mm 配的一整组：

• 50mm PVC 排水直通 ×1：连接箱体和排风软管

• 50mm PVC 弯头 ×2 ＋ 50mm PVC 硬管 若干段：截成几段拼接管路，主要用于连接软管和3d打印排风管

• 50mm 内径 PVC 法兰接头 ×2：用热熔胶无损安装，背对背夹住纱窗，室内室外各一个，把臭气排到室外

• 电工胶布、热熔胶，连接排风管道时使用

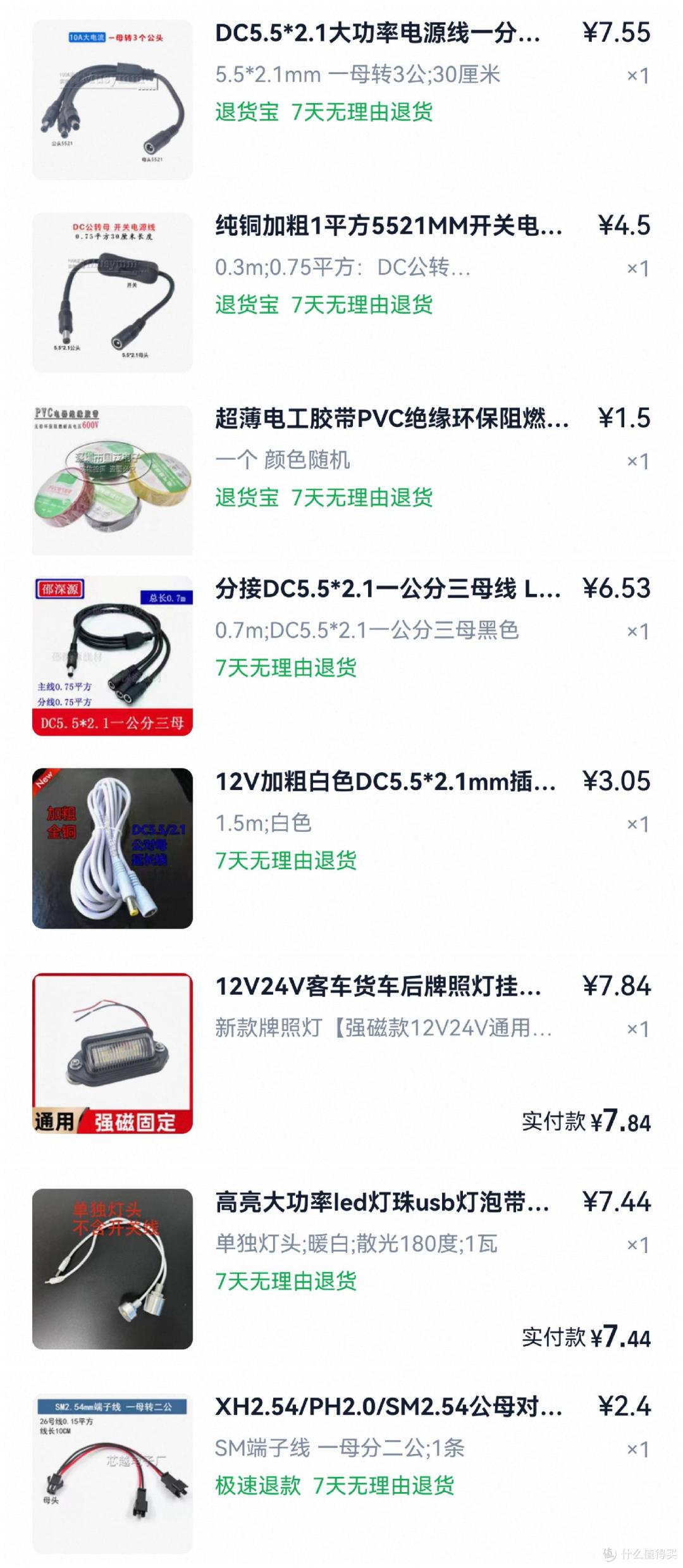

线材主要用这些，尽量都选DC5521的线材，很好连接

• 一母转三公电源线 ×1：从控制风扇排风的线分出三路，并联风扇、多个LED 灯、可启动风扇的同时开启照明。箱内照明我用的是一个磁吸牌照灯（汽车上那种 12V 小灯），用3m胶粘磁铁在猫砂盆的正上方，猫进去时和风扇一起亮，铲屎时手动开关触发，方便铲屎。

• 带开关的公转母短线 ×1：从电源适配器接进控制器 DC 口，前加一个开关，可以手动断电。

• 1.5 米 DC 延长线 若干条：电源到控制器需要延长线，控制器到风扇需要延长线，还有如果要做射灯、LED灯都需要适当的延长线

• SM 一母分二公线 ×1：接第二颗 UVC 灯时才用得到 ，这个要注意正负线要接正确。

周转箱猫砂盆DIY

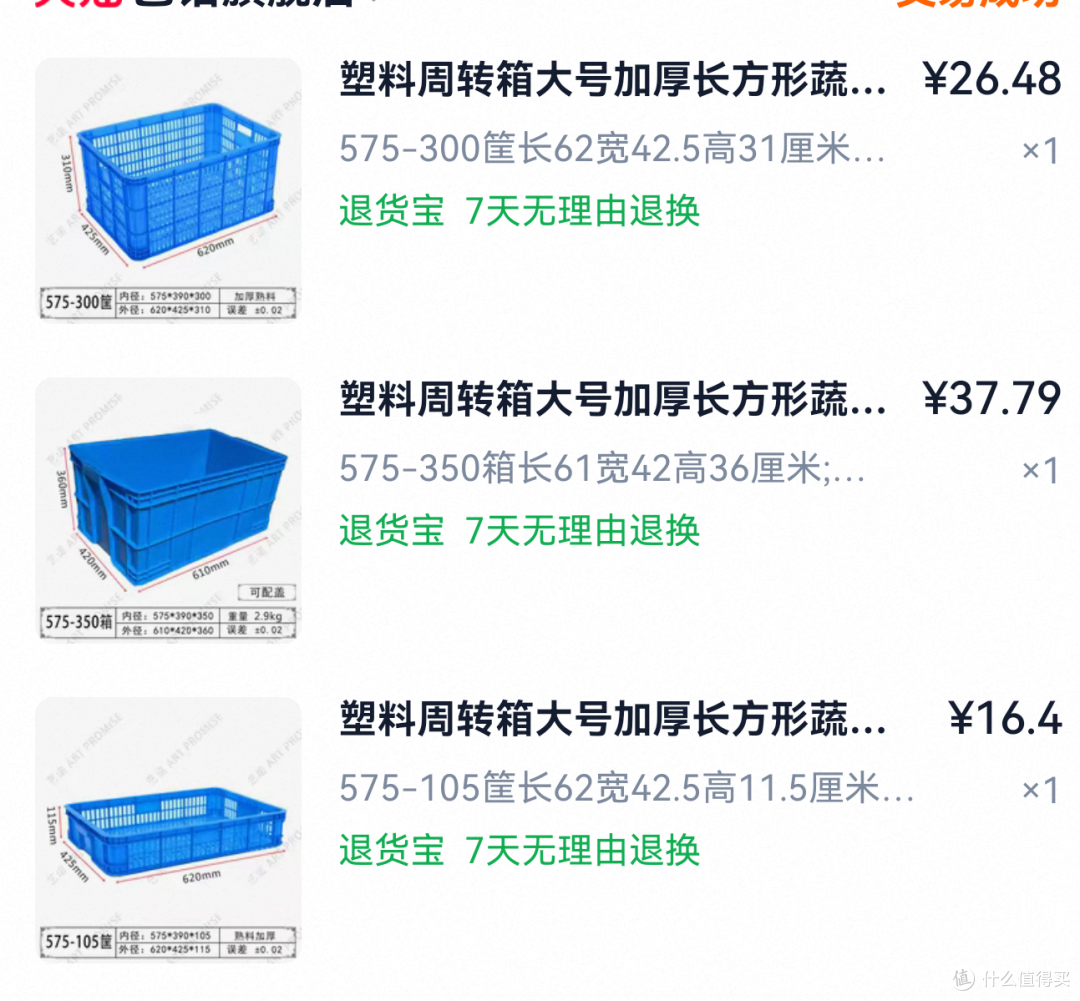

DIY周转箱猫砂盆，箱体采用 575 规格三层周转箱堆叠，放上去会自动卡紧：底层 575-350 密封箱（61×42×36cm）、中层 575-300 镂空筐（62×42.5×31cm）、上层 575-105 矮镂空筐（62×42.5×11.5cm）；

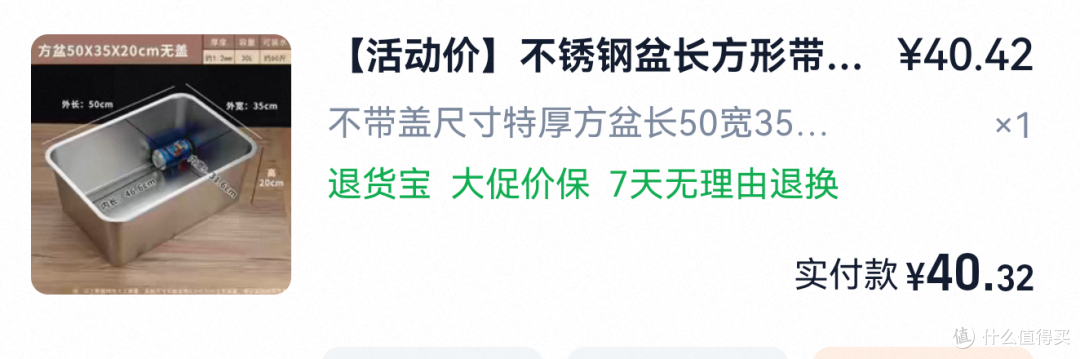

内部嵌套长方形不锈钢盆不能太高，我选的50×35×20cm，太高影响人体感应传感器的准确性。

不锈钢盆尺寸略小于底层箱体，侧边空余位置可收纳猫砂铲，也便于直接取出清洗。结构支持上层、中层筐体单独抬离，底层箱体保持固定不动，全部控制器和电控布线、传感器、杀菌灯等配件统一安装布置在底层。

箱体与排风管道安装

中层箱体

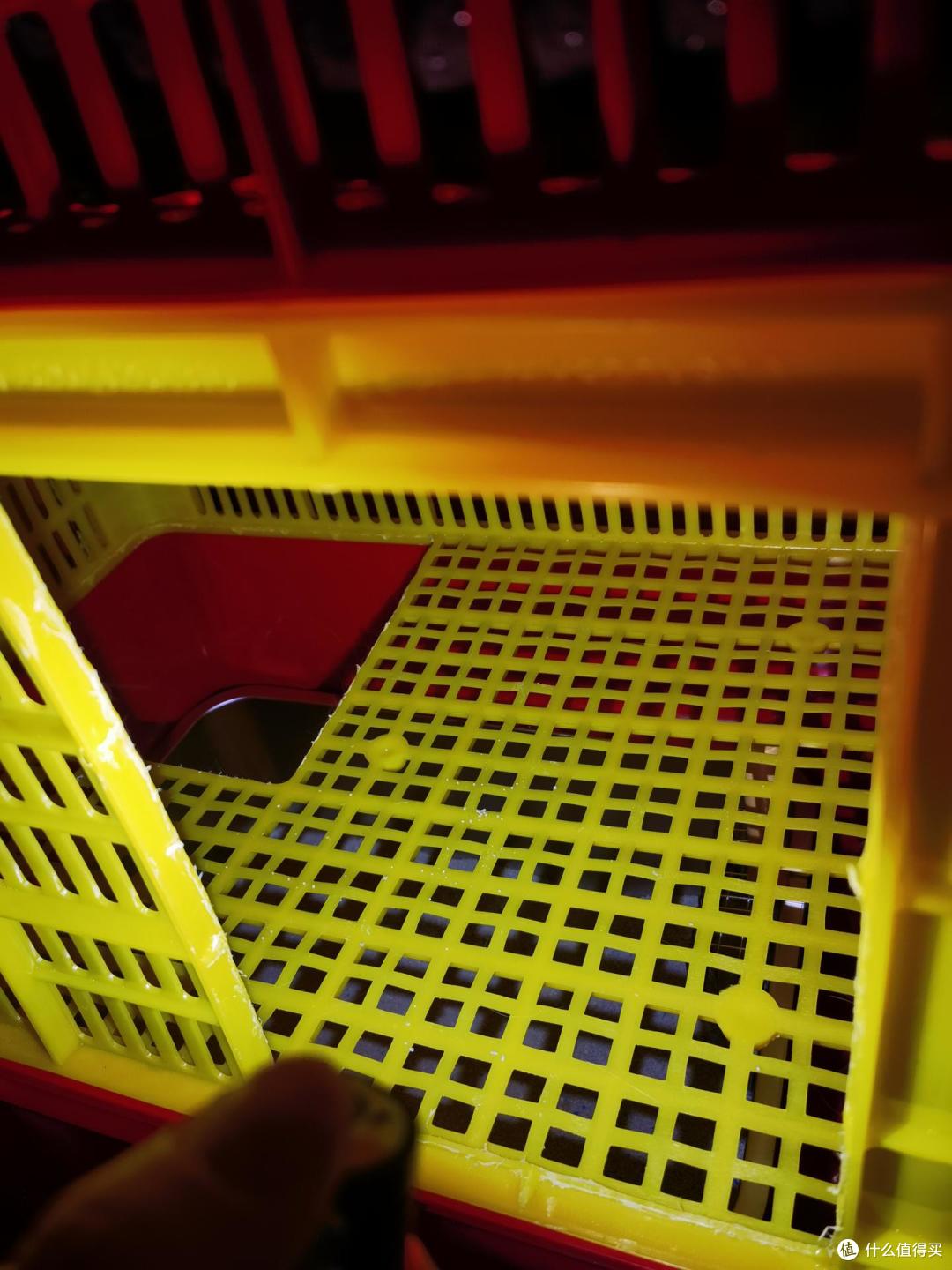

中层周转箱开孔位置

分别在箱体正面右下角、底部左上裁切孔洞，作为猫进入、下行至底层猫砂盆的通道。猫上完厕所落脚在镂空筐面上，爪缝粘连的猫砂会自动回落到底层，从源头减少带砂扬尘。所有开孔需打磨光滑塑料毛边，同时中层、上层箱体不布置任何电线元器件，清理时直接抬取无线路牵绊。

下层箱体

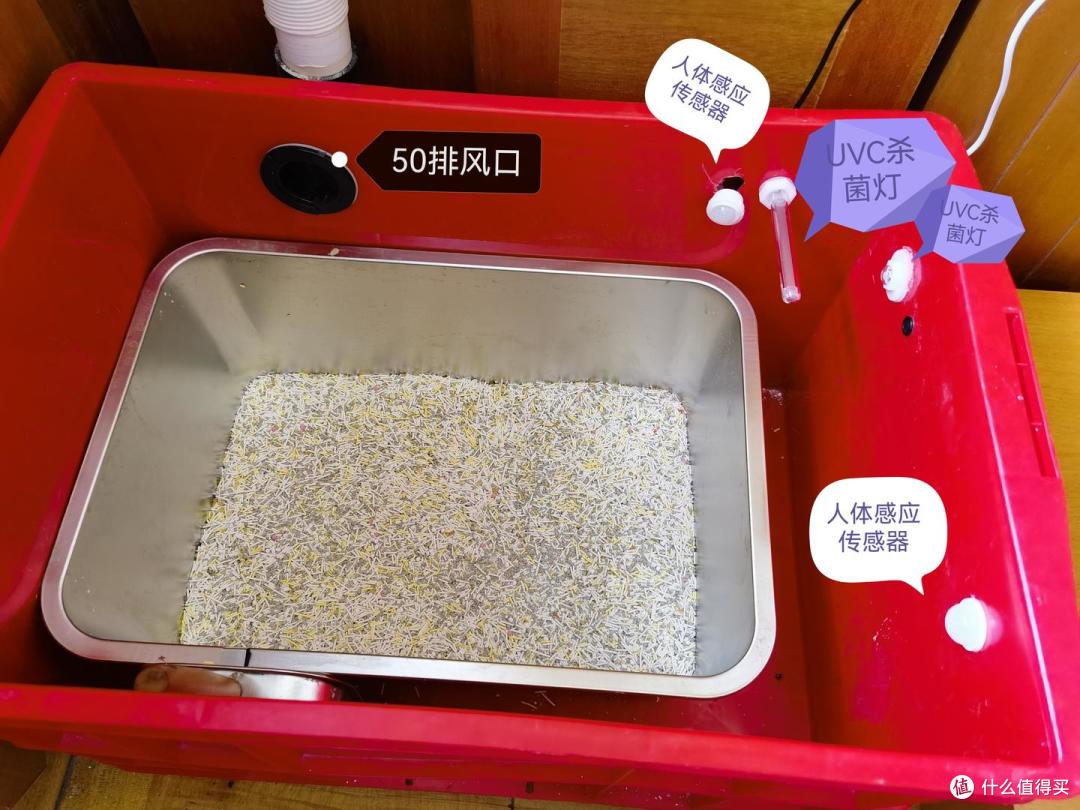

下层周转箱猫砂盆开孔与安装位置

1. 在猫咪下行通道下方，用 25mm 开孔器打孔安装人体感应探头，可第一时间捕捉猫咪进出的活动信号；

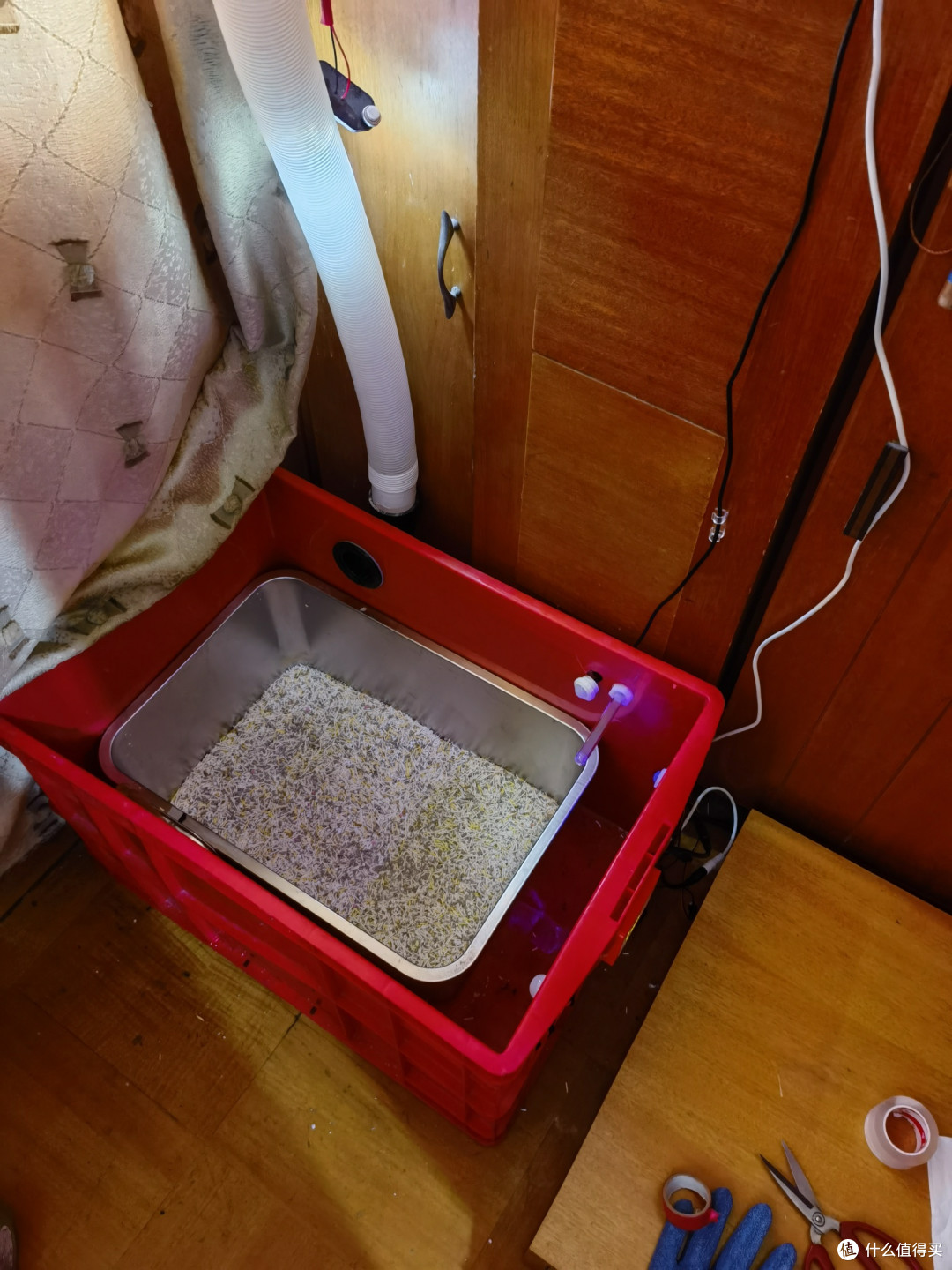

2. 箱体内侧顶部预留 25mm 孔洞固定 UVC 杀菌灯，支持多灯并联安装。我搭配了两颗灯珠，一颗垂直照射猫砂区域，一颗侧向扫射箱体内部，全方位消杀浮尘细菌。

3. 箱体内侧顶部采用 50mm 开孔器开孔，连接 PVC 排水直通底座锁紧排风管；

4. 箱外侧预留位置安装智能控制器（双面胶粘贴），DC电源口连一个5521MM开关电线再接入 DC12V 2A 电源适配器，控制器通过延长线连接一母转三公电源线，并联排风风扇和LED射灯。

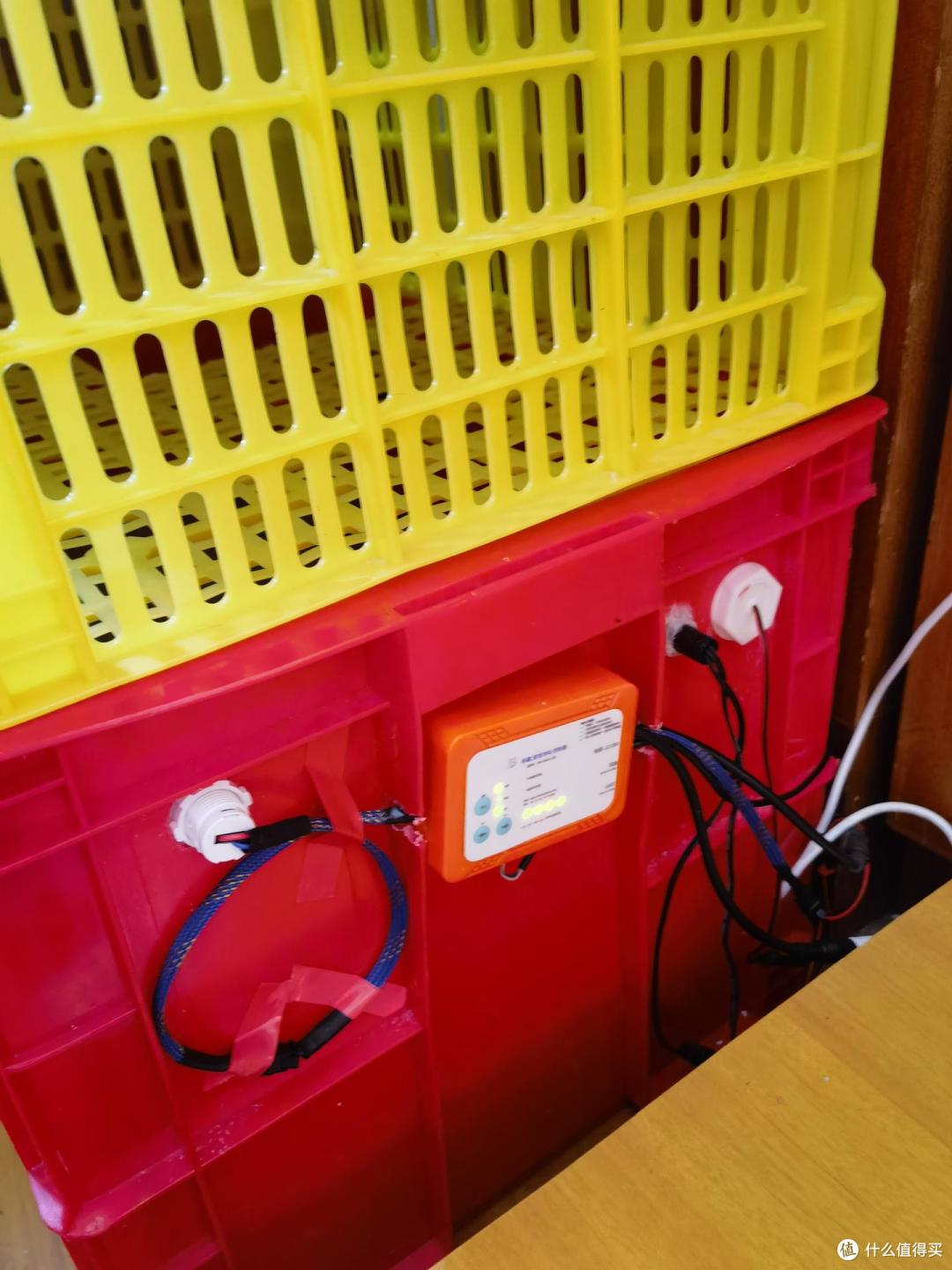

智能控制器安装在下层周转箱外侧

全部电控配件集中收纳在底层。后续清理时中层、上层镂空筐可直接抬离，不会拉扯、损伤内部线路。

排风管道组装

按需截取50mm规格PVC硬管拼接管路加电工胶布连接排风管道插入固定的排水直通管，通过50软管连接到3D打印变径管，所有管道接缝、接口位置用电工胶布多层缠绕密封，杜绝漏气漏味，保障负压排风效率。

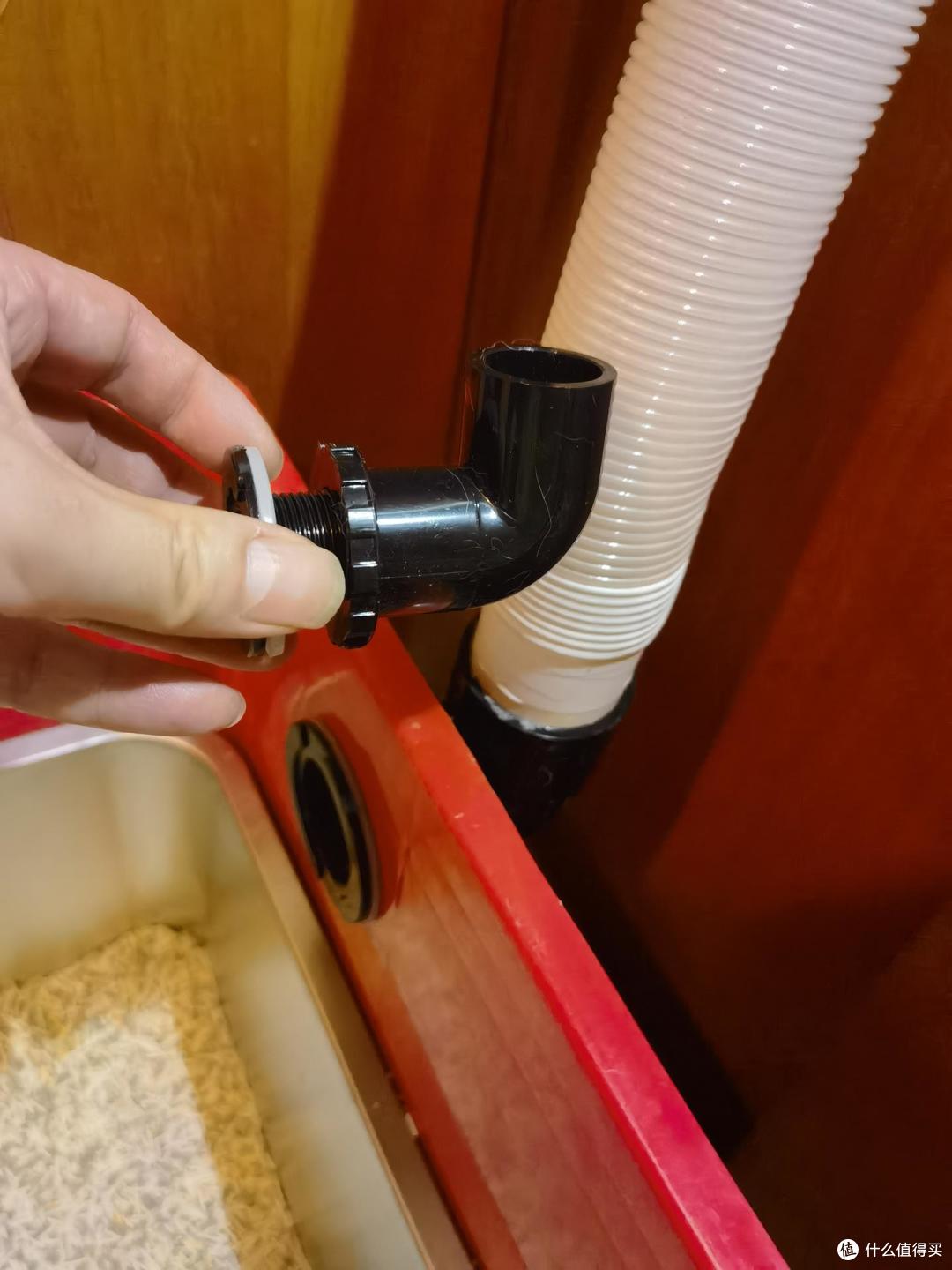

下层周转箱用50PVC排水直通管向上卡住

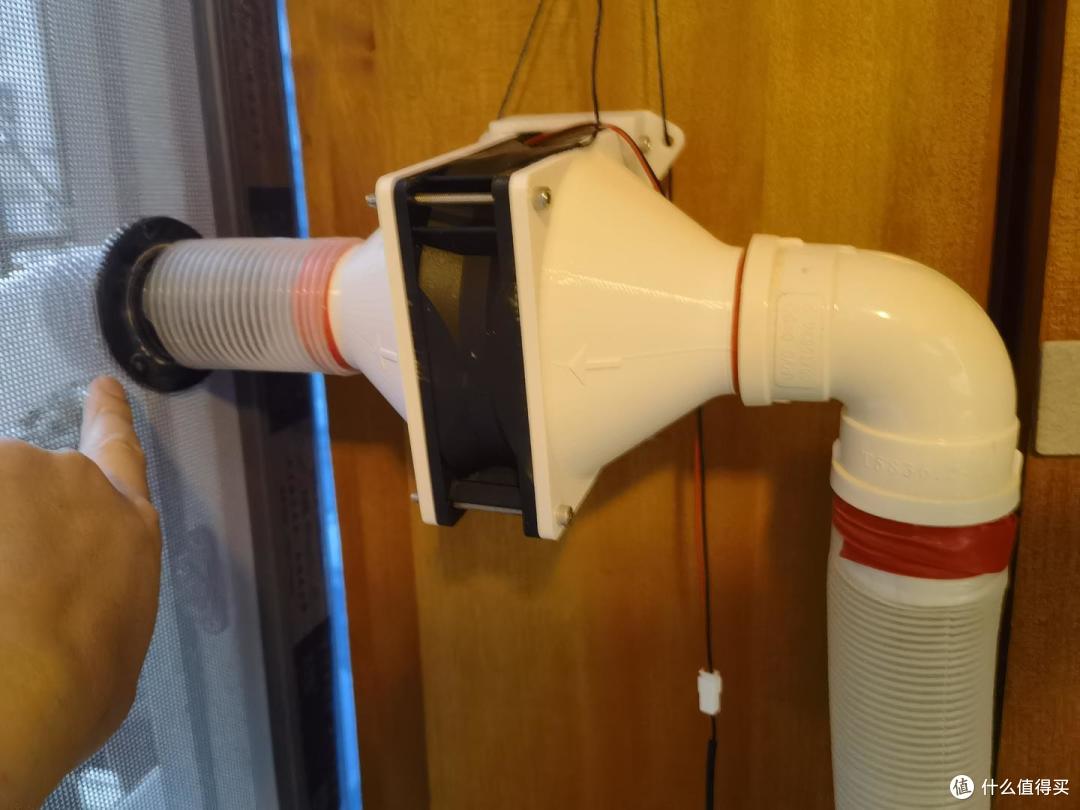

室外排风端搭配两个50PVC法兰环，采用热熔胶方式固定在纱窗上，最后外接排风软管对接法兰接头，将箱内氨气、粪臭废气全部直排室外，彻底解决传统室内循环排风除味不彻底、残留异味的痛点。软管可使用粘贴的管卡、扎带固定。

纱窗用热溶胶将法兰背对背粘贴连接室内外管道

控制器接线教程

控制器参数调节

控制器操作极简，仅三颗按键（SEL选择键、加减调节键），短按SEL键可循环切换风速档位、消杀延时两大设置项，对应指示灯亮起即为当前调节模式。

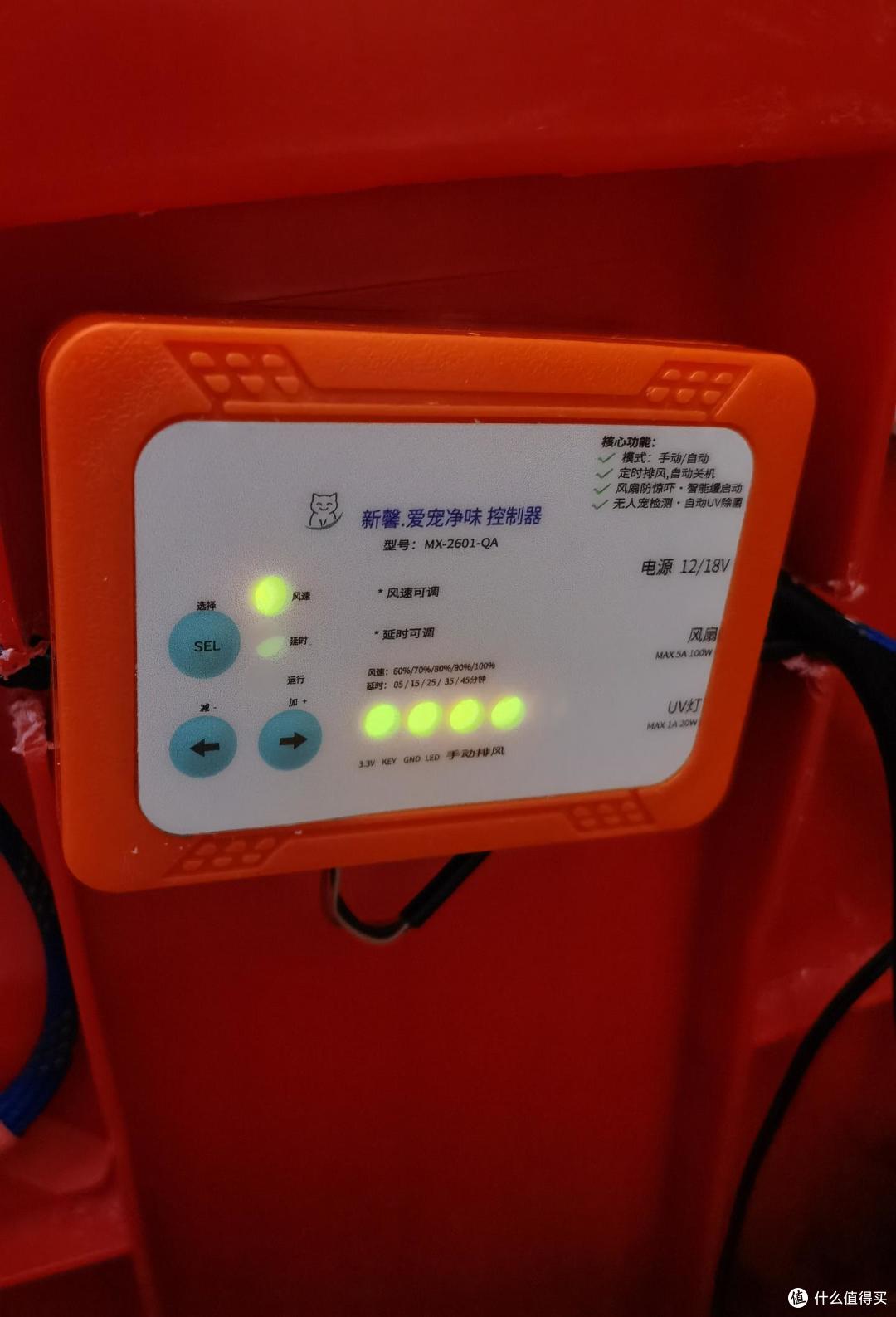

智能控制器设置风速和延时

1. 风速共60%-100%五档可调，可根据风扇功率设置60%-80%低档位，平衡静音和风量需求；如果风扇直径大转速低可直接拉满100%大风量，快速排风除尘。

2. 延时时长支持5/15/25/35/45分钟五档调节，实测日常30分钟延时排风几乎能抽出臭味、消杀螨虫细菌也够了，实际效果很好。

接线线序

UVC杀菌灯和风扇安装要注意， XH2.54/PH2.0/SM2.54没有严格的正负线序，安装时一定要红对红、黑对黑，正负极绝对不可颠倒！

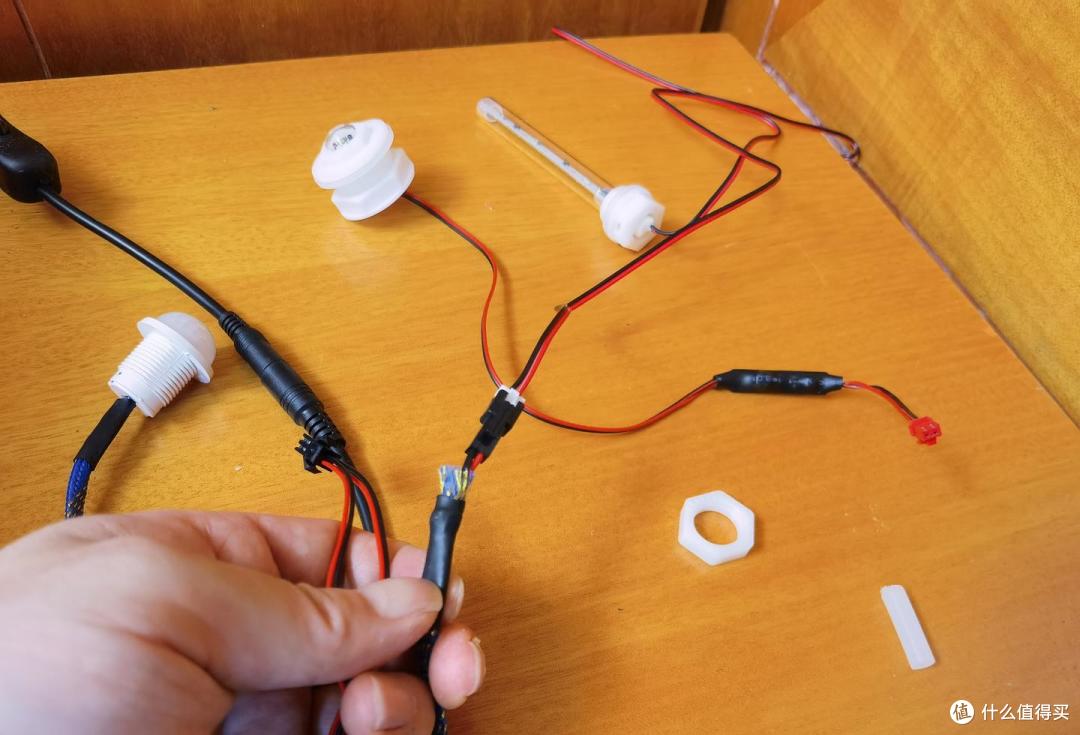

UVC杀菌灯和风扇安装要注意正负线序

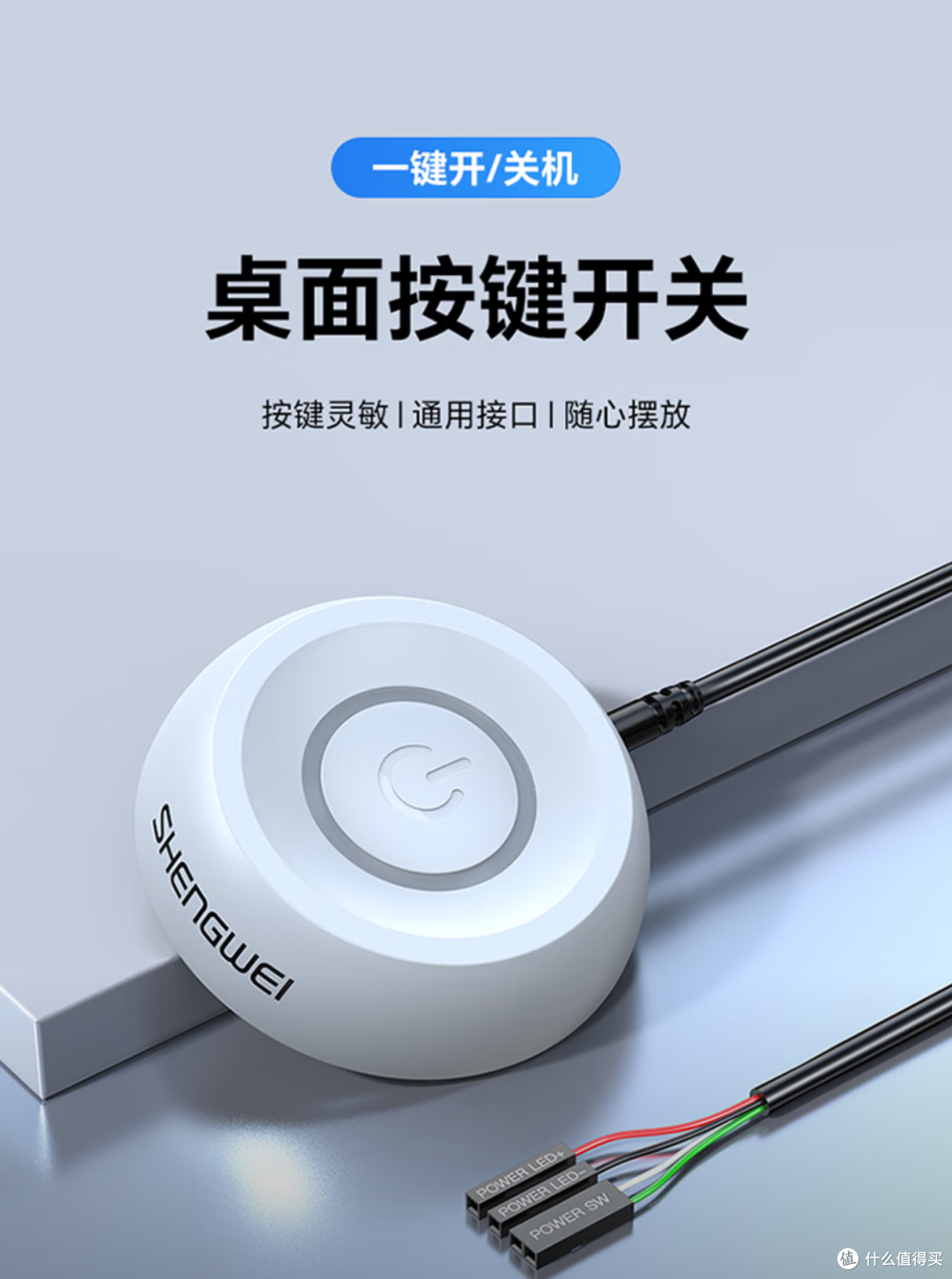

手动桌面开关

控制器可接电脑机箱带灯桌面开关，按一次开关，控制器进入手动排风模式，风扇满速运转，此模式UV 灯不亮；再按一次开关风扇停止，自动切回自动感应模式。

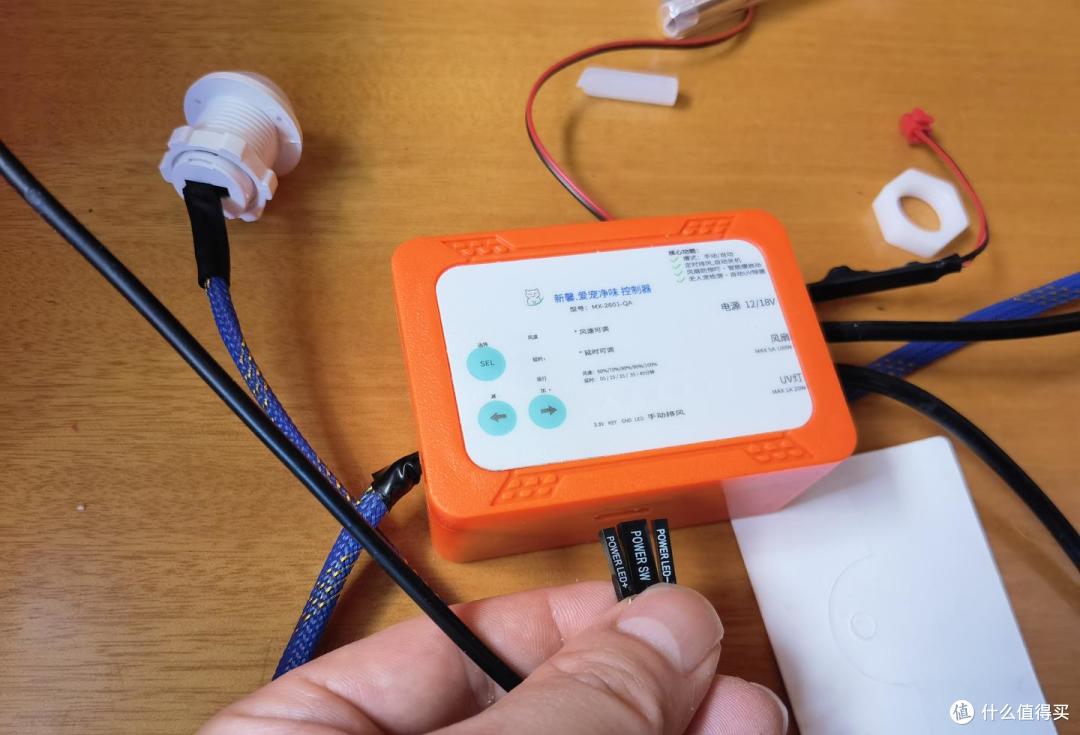

猫砂盆控制器接电脑桌面开关线序

控制器侧面 3 针端子从接入顺序如图：

1. POWER LED-：指示灯负极（电脑机箱开关自带 LED 指示灯负极）

2. POWER SW：开关信号公共线（核心信号线）

3. POWER LED+：指示灯正极（电脑机箱开关自带 LED 指示灯正极）

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
