专利附图被打回的 7 个常见原因：逐项检查与修复方法

专利附图出问题，多数与画功无关。说明书改了图没跟着动、绘图软件按默认设置满幅导出、提交前没人把整套图并排看一遍——补正通知书里的附图缺陷，大都能追溯到这类流程漏洞。更麻烦的是，这些毛病在屏幕上往往看不出来，缩小复制或打印之后才现形。

本文把最常见的 7 类附图问题整理成一张一览表，再逐类讲怎么发现、为什么发生、怎么修，最后给出可直接复制的修复提示词和一套提交前检查流程。线稿生成与修改可以在 PatentFig AI 里完成。

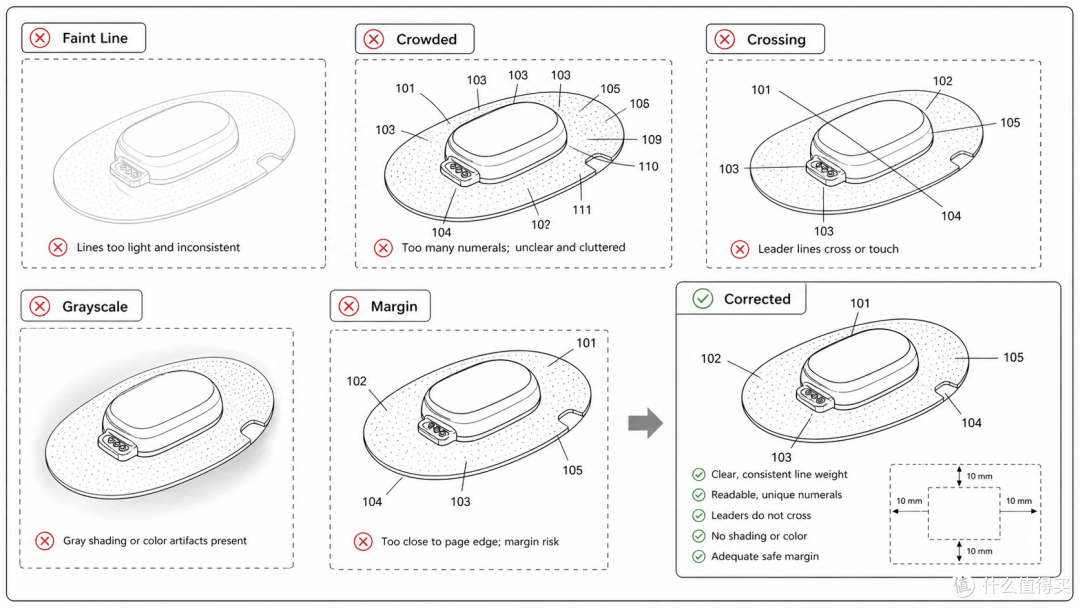

常见专利附图问题示意

一套附图被打回，问题往往出在流程，而不是画功。

快速答案：7 类问题一览表

问题 表现 修法 1. 标号与说明书对不上 图里标了 23，说明书没有 23；说明书写了 15，图里找不到 15 列标号清单双向核对，同一部件全篇同号 2. 照片、渲染图当附图 灰度照片、带明暗的渲染图直接提交 重画为纯黑白线稿，去背景去反光 3. 线条发灰发虚 低分辨率导出，轮廓带抗锯齿灰边，缩小后模糊 矢量或高分辨率导出，交前打印验证 4. 边距与纸面布局不合规 图形顶到纸边，页面方向混乱 先建合规页面模板，再往里放图 5. 阴影用错 渐变糊住表面、盖住标号；或立体件毫无表面示意 只用细线克制示意，拿不准就少用 6. 图中文字不合规 外文标签残留、字太小、图角写成段解释 只留必要词语，用中文，缩小后可读 7. 成套图不一致 视图之间部件矛盾；附图说明与实际图号错位 单张修复，整套并排复查，说明逐条对图号

逐类拆解

1. 标号与说明书对不上

发现方法：把说明书里出现过的附图标记列成一张清单，拿着清单逐张图核对，再反着核一遍——图里有、清单里没有的，就是孤儿标号。这类问题高发，是因为说明书和附图常常不是同一时间、也不是同一个人改的：文字侧删了个部件，图没跟着动；作图侧加了根引出线，文字侧不知道。两边各自都对，拼在一起就漏。修法没有捷径，双向核对加上"同一部件全篇同号"这条铁律。

孤儿标号：图里有、说明书里没有，或者反过来。

2. 产品照片、渲染图直接当附图

发现方法：把图放大看，如果"线条"其实是几百个灰阶拼出来的过渡带，这张就不是线稿。发生原因通常是手里只有实拍图或 3D 渲染图，以为转成黑白就算完事。官方要求是黑色线条、均匀清晰、不得着色，照片一般不被接受。修法是以照片为底重新出纯线稿，把背景、反光、明暗全部去掉（下文提示词①就是干这个的）。

3. 线条发灰发虚

这一类和上一类看着像，根源不同：图确实是画的，但从软件里导出成了低分辨率位图，抗锯齿在轮廓上留下灰色过渡像素。屏幕上看着挺好，缩小复制后线条发虚。发现方法最可靠的是按实际大小打印一张，或把 PDF 明显缩小之后再看。修法：导出矢量格式或足够高分辨率的位图，交前打印验证一次。

4. 边距与纸面布局不合规

图形顶到纸边，多数是演示软件满幅导出的默认设置造成的。留白不是美观问题，是给盖章、扫描和著录信息留的位置。具体幅面和边距数值以国家知识产权局现行审查指南为准，不要凭印象设置；不同法域的幅面差异可以对照各局制图规则对照页。修法只有一条顺序原则：先建合规的页面模板，再往里放图，别反过来。

5. 阴影用错

两个极端都出问题：渲染图带来的大片明暗渐变糊在表面上，把标号都盖住了；或者立体件一点表面示意都没有，画得像剪纸。国内实践里阴影用得克制：能帮助理解立体形状才用，且不得妨碍线条和标号的辨认。拿不准就往少了用，略显平淡的图比发灰的图省事得多。

6. 图中文字不合规

典型表现：海外设计图残留的英文标签、图角写成段的原理解释、缩小后看不清的小字。申请中国专利，图中词语应当使用中文，且只保留必要的词语；想解释工作原理的句子，它的位置在说明书。流程图、框图里必要的文字要留，但字号得保证缩小复制后仍然可读。

7. 成套图不一致

立体图里有个把手，侧视图里没画；主视图和俯视图的轮廓对不上；附图说明写着图 4 是 A-A 剖视图，实际的图 4 是个框图——剖视图改稿时删了，编号没重排。单张都对、合起来矛盾，通常是因为各图出自不同版本的源文件。修法：只重出有问题的那张，其余不动，改完把整套图并排复查一遍，附图说明逐条对图号。要走 PCT 出海的话，PCT 细则第 11 条对视图和标记一致性另有一套要求，别默认国内合规的图到国际阶段自动过关。

修复提示词示例

两个高频场景的提示词，可以直接复制到工具里，发明内容替换成自己的即可。

场景①：手里只有产品照片，要转成合规线稿——

把这张产品照片转换成符合中国专利申请要求的黑白线稿：只保留黑色实线，去掉背景、阴影和反光，不做任何灰度填充和着色。完整保留产品的结构特征，为主要部件加引出线并标注附图标记 10、12、14、16。输出主视图，线条粗细均匀，缩小复制后仍能清晰分辨。

场景②：图已经有了，用聊天指令修正标号和灰度——

把图 2 的灰度填充全部去掉，曲面只用间隔细线示意。图中标号 23 改为 15，与说明书保持一致；标号字号加大，保证缩小复制后仍然可读。其余线条、视角和标号位置保持不变。

提交前检查流程

人工核对和工具检查各有分工，建议按这个顺序走一遍：

1. 列出说明书全部附图标记，说明书→图核对一遍，图→说明书再核对一遍；

2. 整套图并排摆开，逐个部件核对视图之间是否一致；

3. 附图说明逐条对实际图号；

4. 按实际大小打印一张，检查边距、线条和最小文字；

5. 最后用 Figure Checker 把边距、标号、灰度这类机械项再过一遍，人眼只盯真正需要判断的地方。

习惯纸面核对的话，提交前检查清单（PDF 版）可以在资源页下载，打印出来逐条打勾。

常见问题

专利附图可以直接用产品照片吗？

一般不行。附图要求黑色线条、均匀清晰，照片只在极少数确需照片表现的情形下被接受。手里只有照片时，先转成纯黑白线稿再提交。

附图里的文字必须是中文吗？

申请中国专利，图中词语应当使用中文，且只保留必要的词语。从外文设计图转来的图，提交前逐张检查是否有外文残留。

一张图有问题，整套都要重画吗？

不用。只重出有问题的那一张，其余保持不动，改完再把整套图并排复查一遍。整套重画反而容易引入新的不一致。

阴影到底能不能用？

能帮助理解立体形状的克制阴影可以用，但不得妨碍线条和标号的辨认。渲染图那种大面积明暗渐变不行；拿不准就少用。

这 7 类问题没有一类是画功问题——时间差、导出默认值、漏核对，全是流程问题，所以全能在提交前拦住。交稿前把图跑一遍附图合规自查，机械项让机器先过，人只看需要判断的部分。具体要求以国家知识产权局现行审查指南为准。
