前言
今天装一台全铝MATX小钢炮主机，选用了COOJ 宰相 Z-18 阳极银 机箱，采用一体式成型外壳，铝合金CNC工艺，主板侧使用了侧透玻璃，能更好的展示内部硬件和灯效，机箱尺寸为340 mm × 170 mm × 315mm，18.2L，风冷散热器限高138mm，支持240mm水冷，显卡限长328mm，支持SFX/SFX-L规格电源。此次装机硬件平台为R7 9700X + B850 + RTX 5070，主板搭配了华硕 TUF GAMING B850M-PLUS WIFI7 重炮手，全黑配色，用料扎实，内存搭配使用了宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2，显卡选用了华硕 ATS-RTX5070-O12G 巨齿鲨，固态硬盘使用了三星 9100 PRO 2TB，水冷选用了九州风神 冰暴240 ARGB 一体式水冷散热器，电源选用了利民 TR-TPFX1000 白金全模组电源，支持最新ATX 3.1供电标准，原生支持PCIe 5.1，采用耐温105℃全日系电容+日系大厂固态电容，支持智能风扇启停，带有全模组压纹线，带有7年质保。
配置清单：
处理器：AMD 锐龙 7 9700X
主板：华硕 TUF GAMING B850M-PLUS WIFI7 重炮手
内存：宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2
显卡：华硕 ATS-RTX5070-O12G 巨齿鲨
固态硬盘：三星 9100 PRO 2TB
散热器：九州风神 冰暴240 ARGB
风扇：九州风神 FT12 × 2
风扇：九州风神 FT9 × 1
电源：利民 TR-TPFX1000
机箱：COOJ Z18 阳极银
整机展示

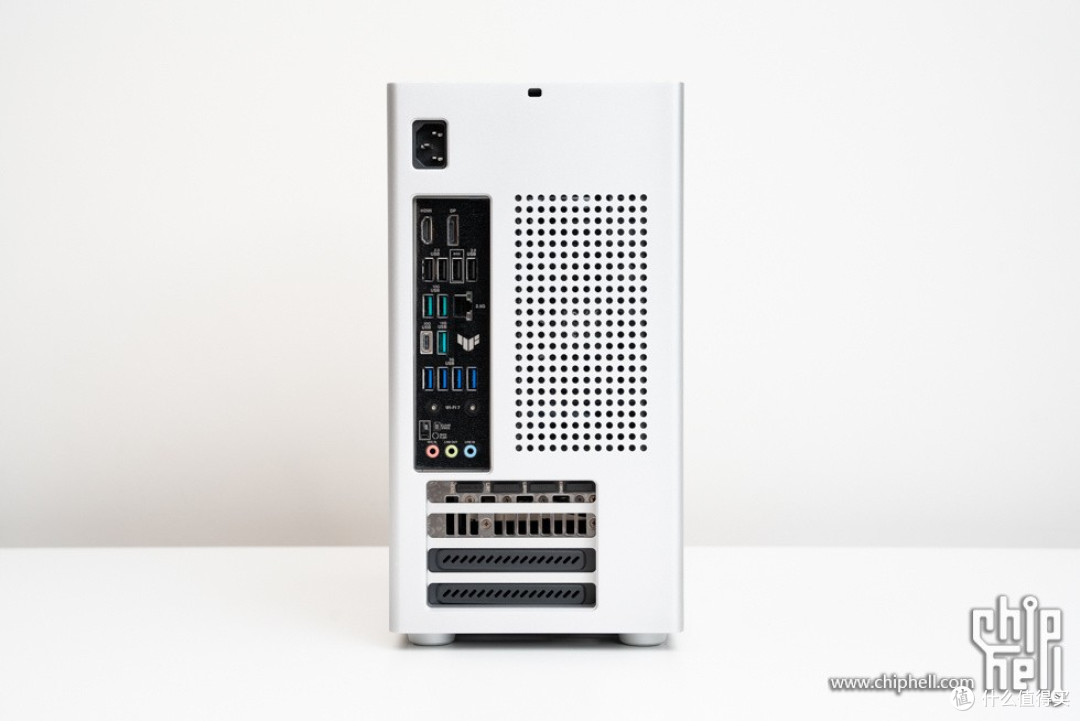

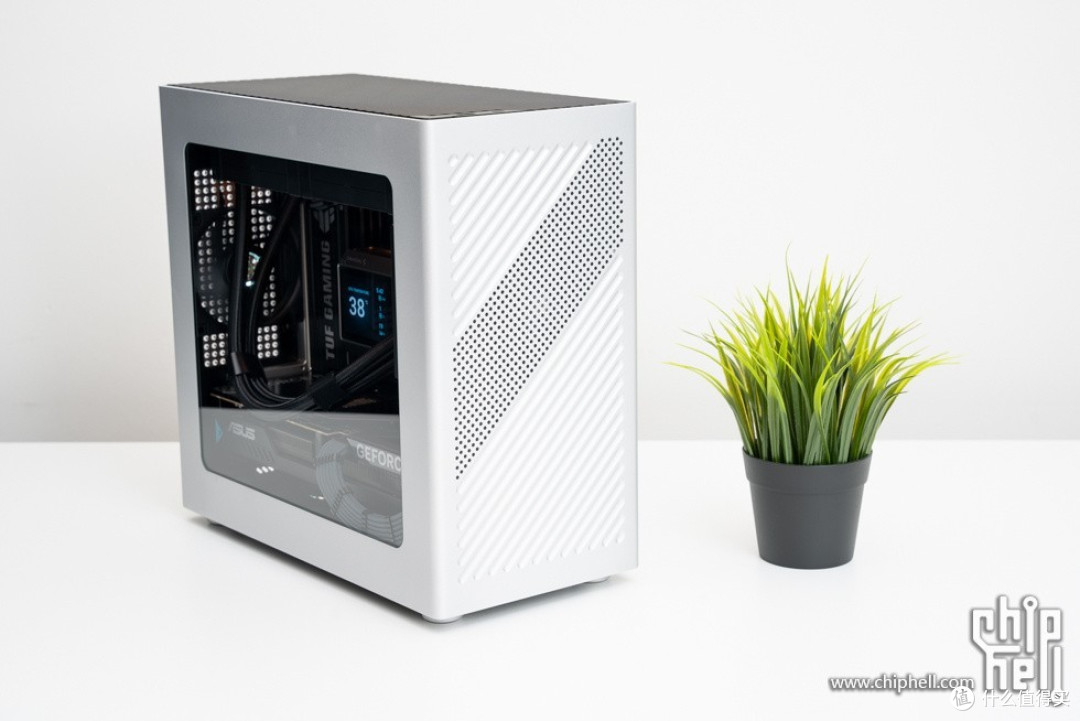

整机多角度展示。
俯视角度。
顶盖采用磁吸方式固定，采用了一块黑色的6mm厚铝合金CNC顶盖，并开有格栅，便于散热。
前置按钮及接口，从左至右依次是电源开关、USB 3.0、Type-C 10G。
格栅加工细节。

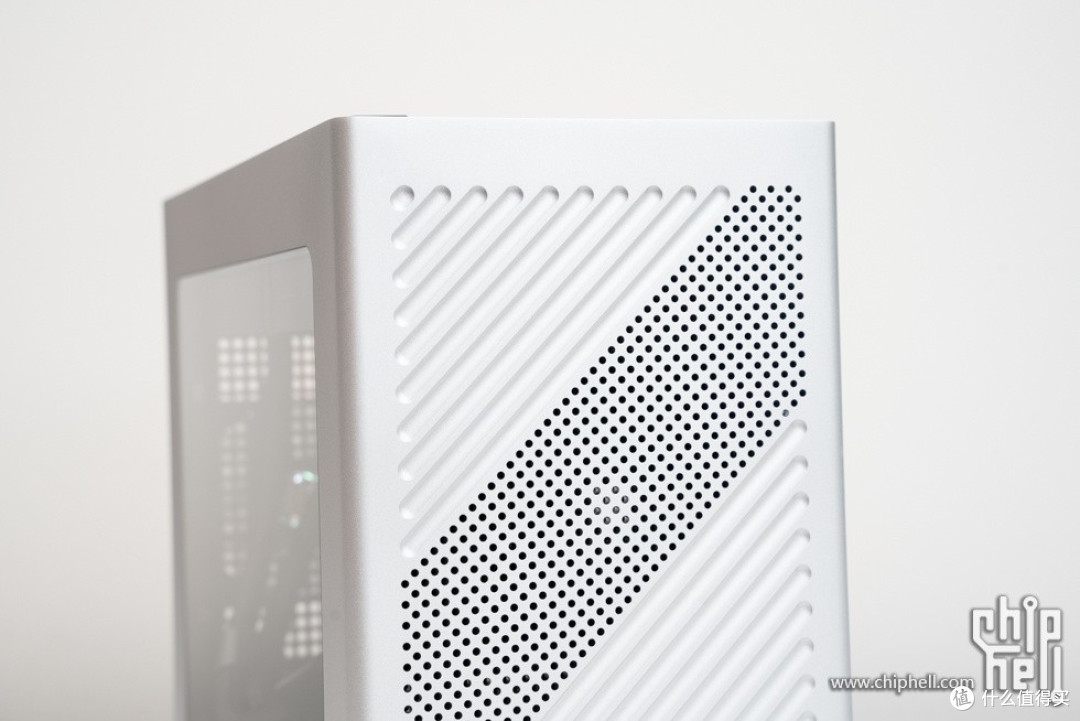

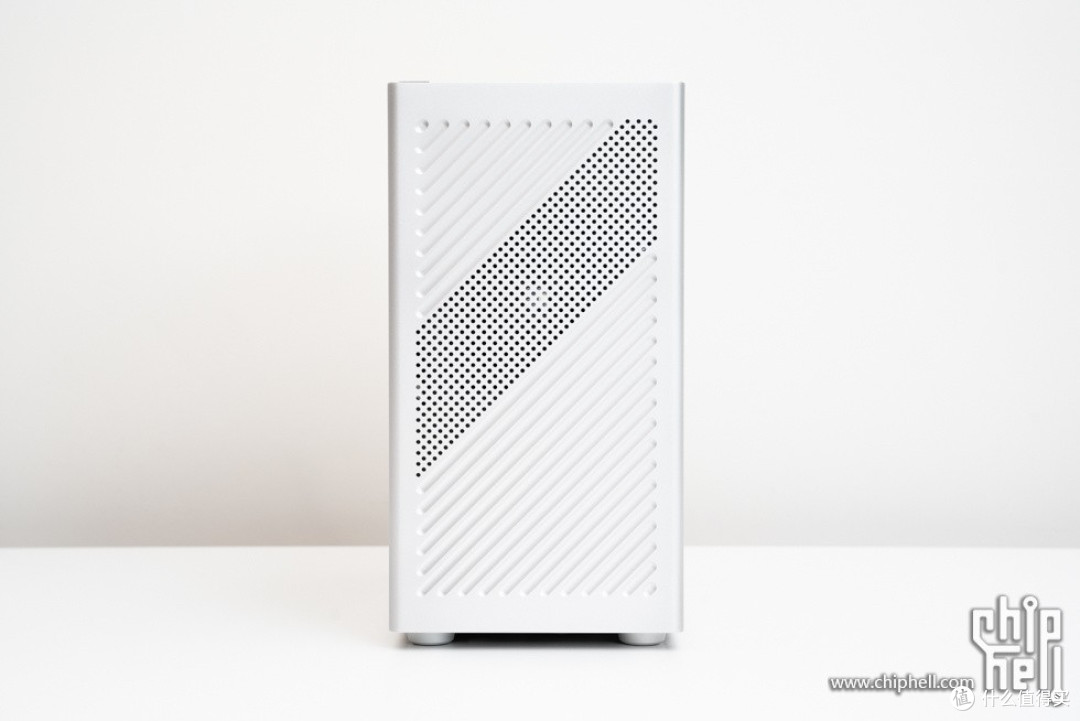

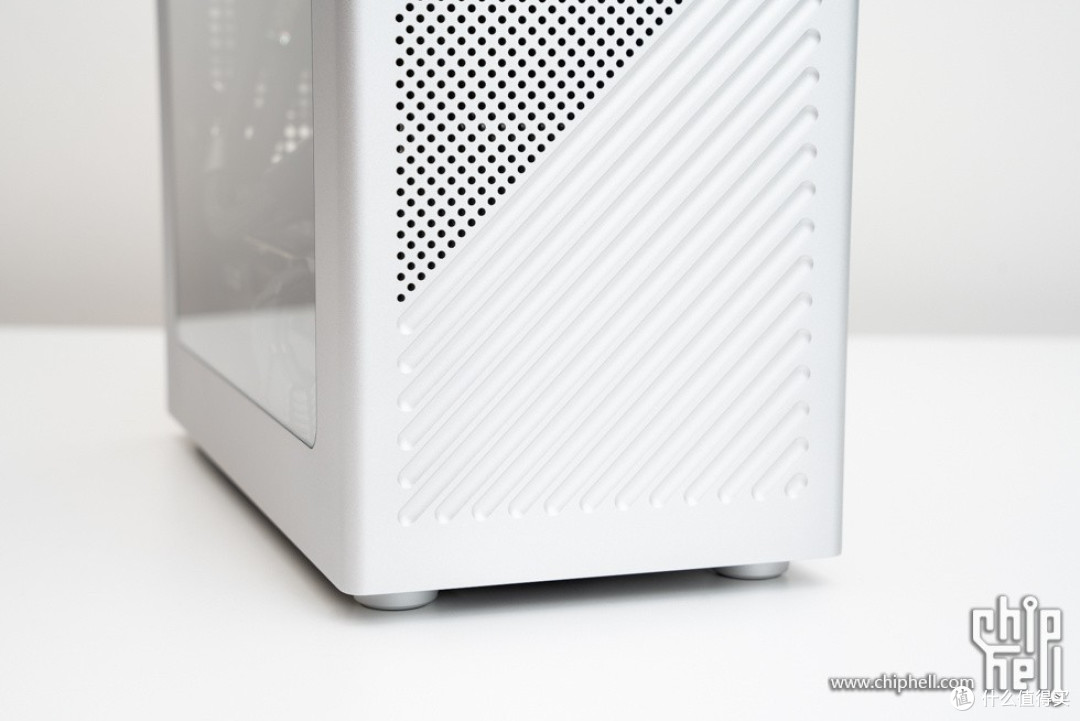

前面板细节，有格栅条纹设计，并开有通风孔。

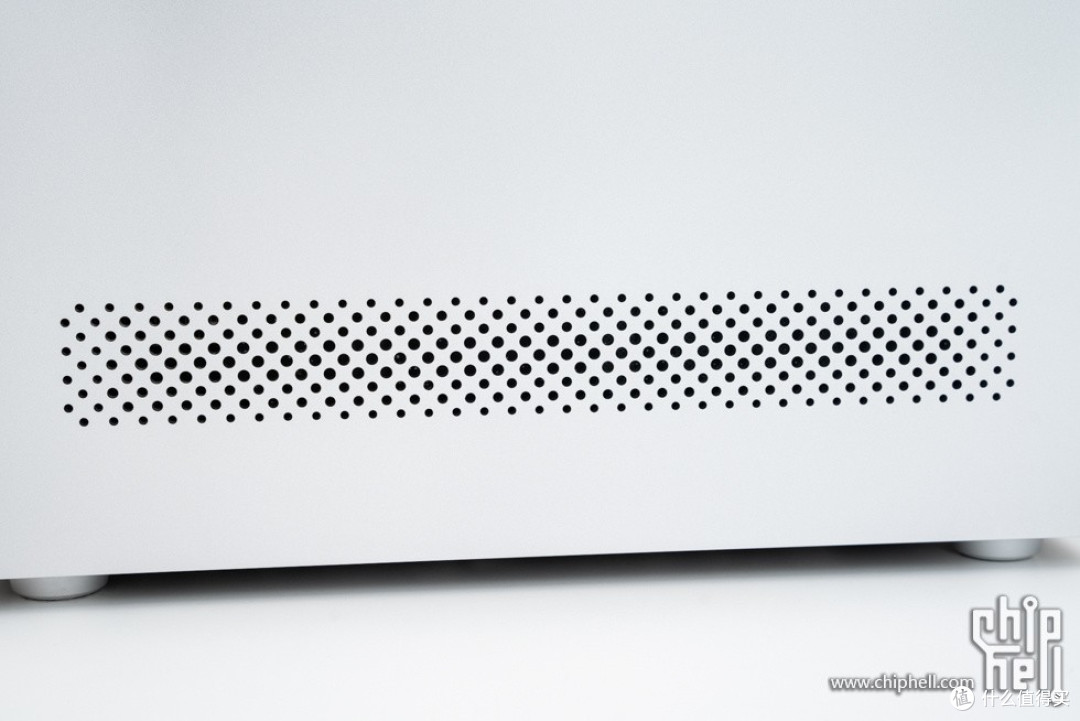

机箱侧面的通风孔。
尺寸对比。

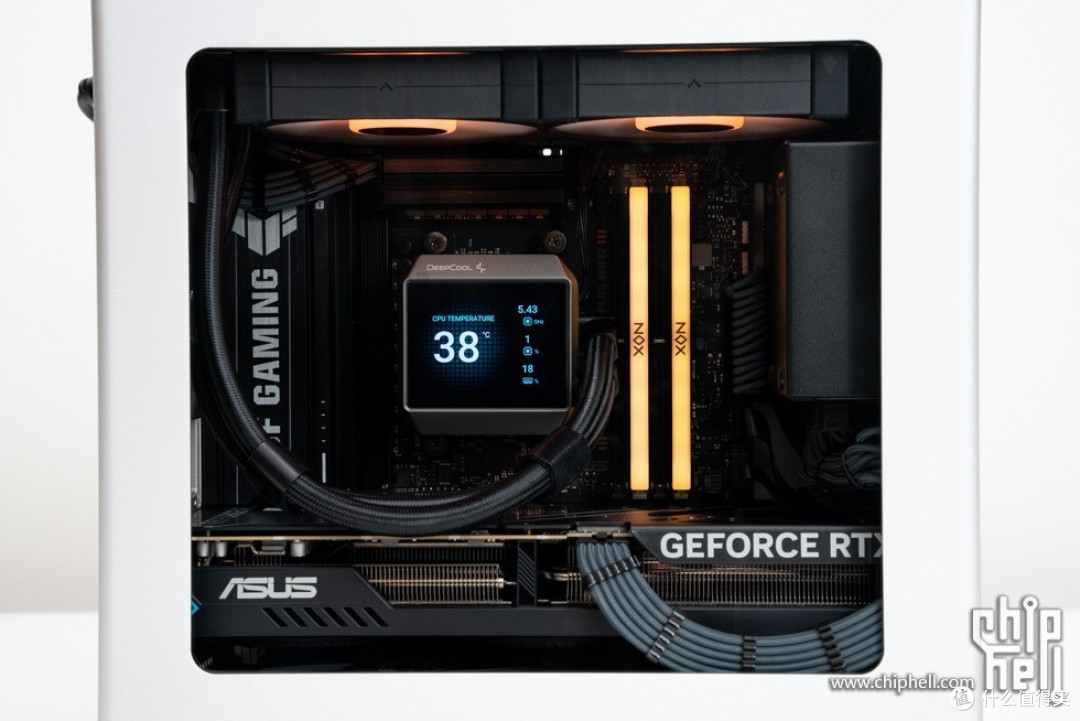

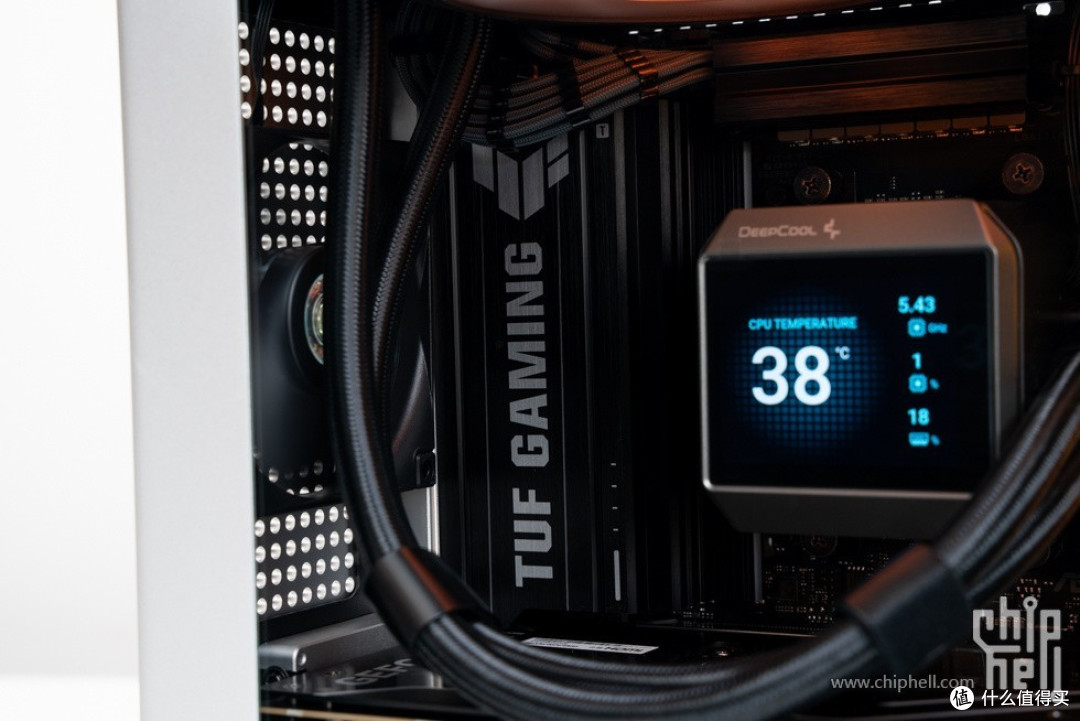

机箱内部主要硬件展示。

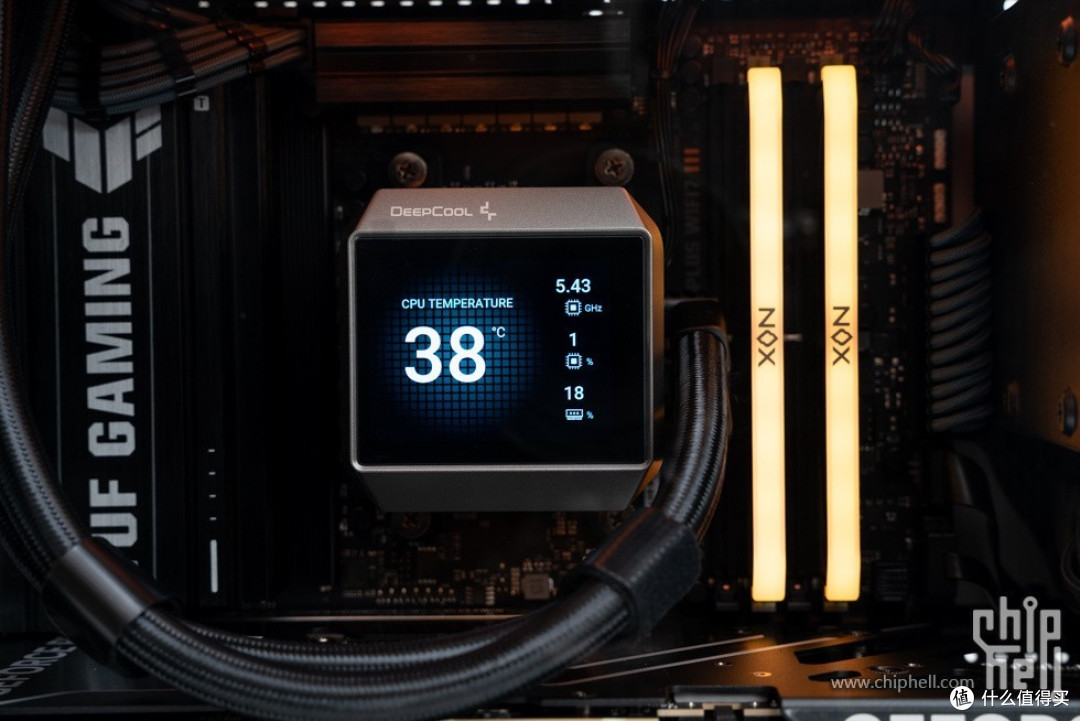

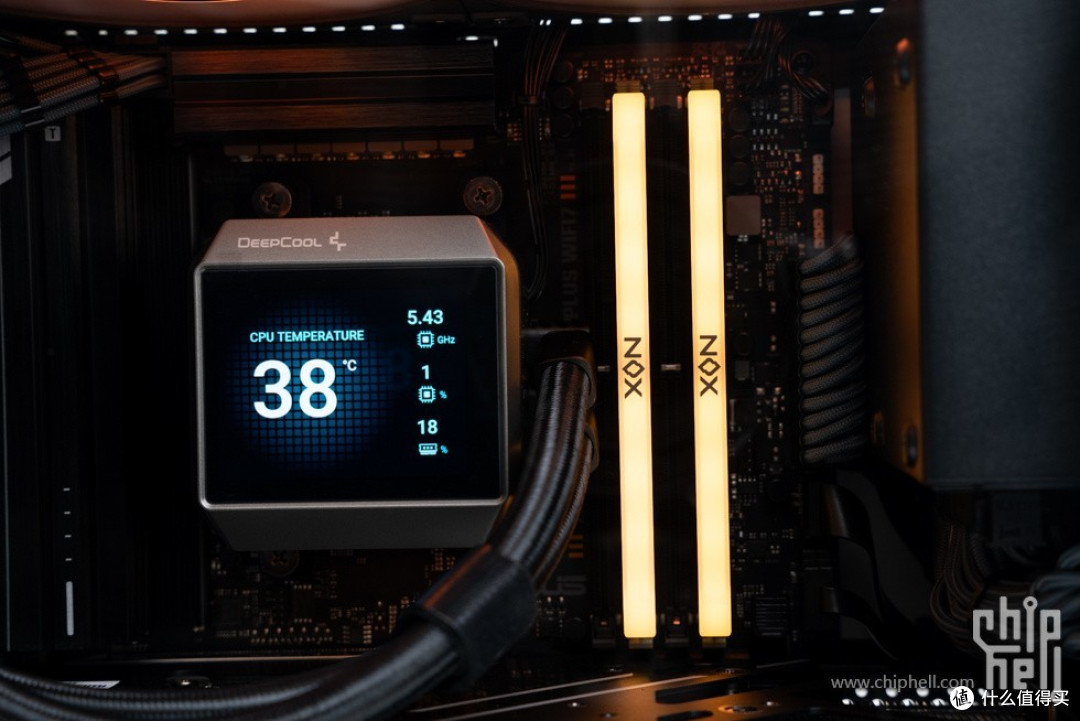

九州风神 冰暴240 ARGB 水冷头灯效。

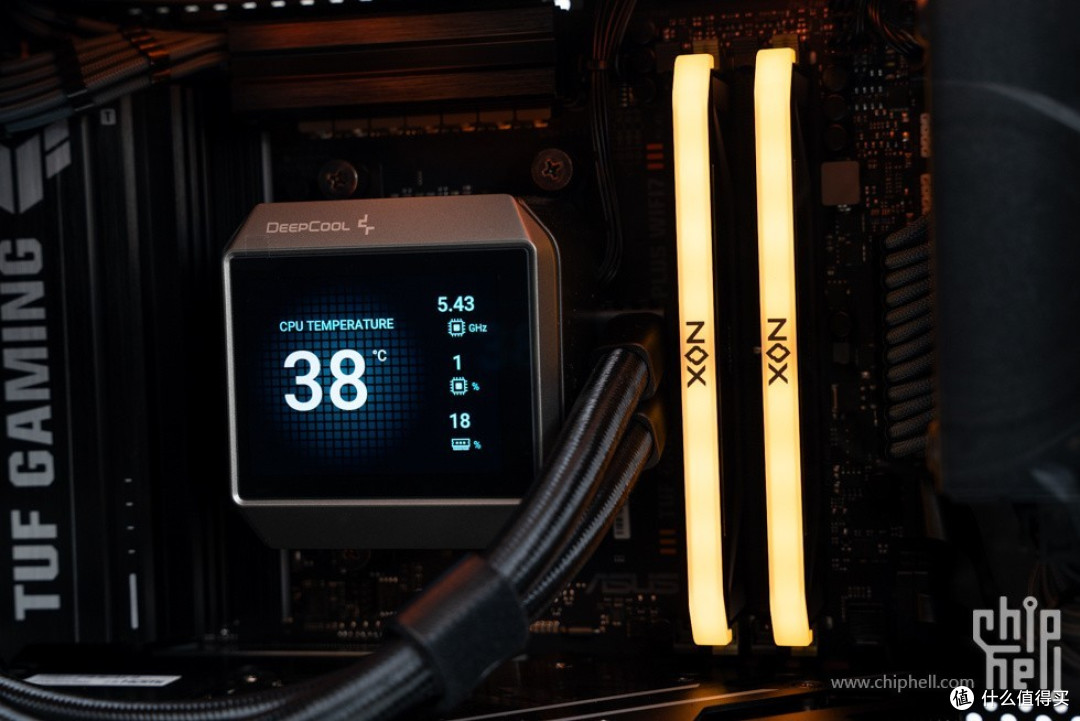

内存灯效，光效柔和，质感极佳。
主板接口保护罩。
后置排风风扇。

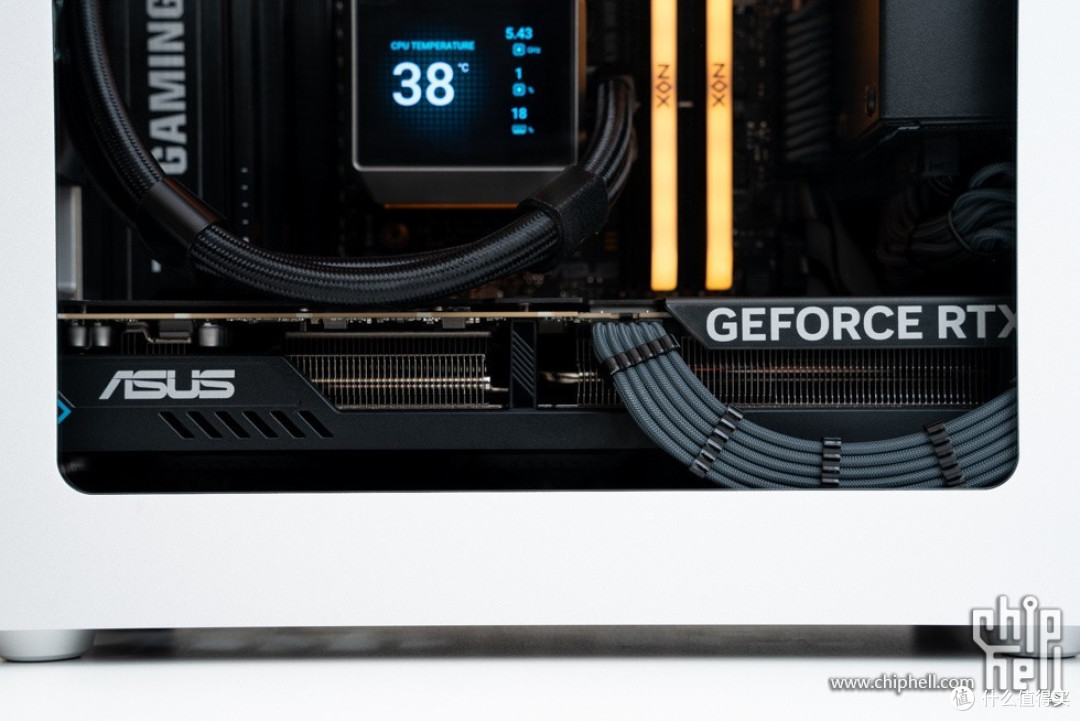

显卡部分，华硕 ATS-RTX5070-O12G 巨齿鲨 颜值还不错。
全金属显卡背板，前部有贯穿开孔设计。

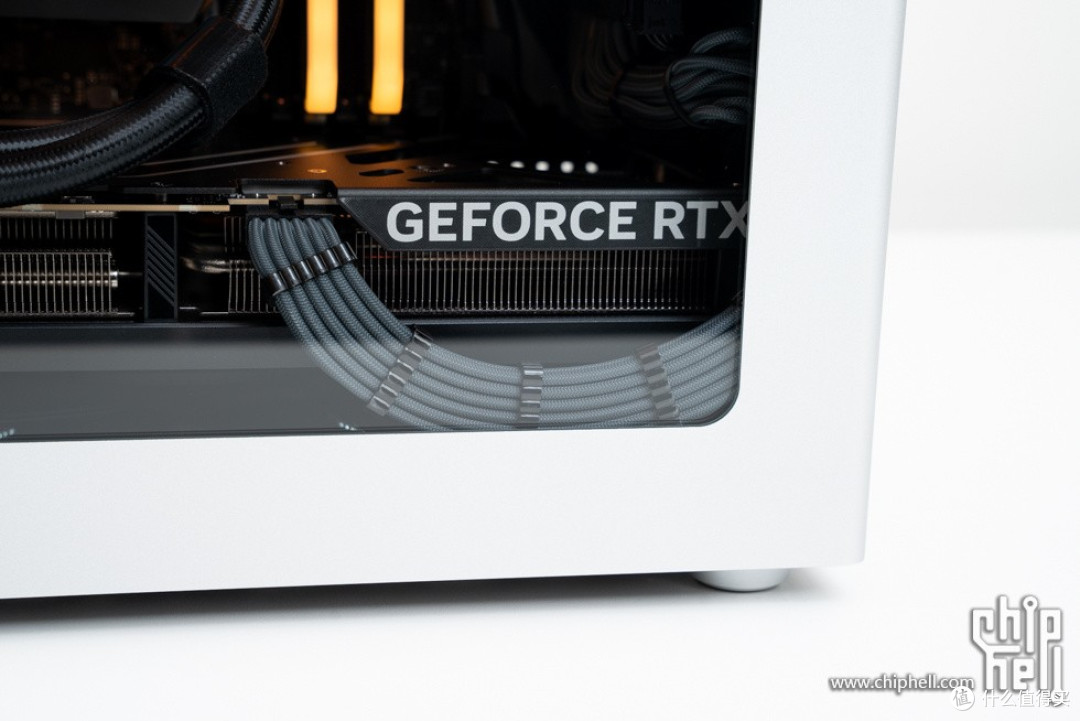

显卡供电走线。
华硕logo。
GEFORCE RTX字样。
冷排风扇灯效。
配件展示
AMD 锐龙 7 9700X。
华硕 TUF GAMING B850M-PLUS WIFI 重炮手 主板，主板正面覆盖了大面积的散热装机，装甲设计风格延续了TUF系列的风格，颜值不错。

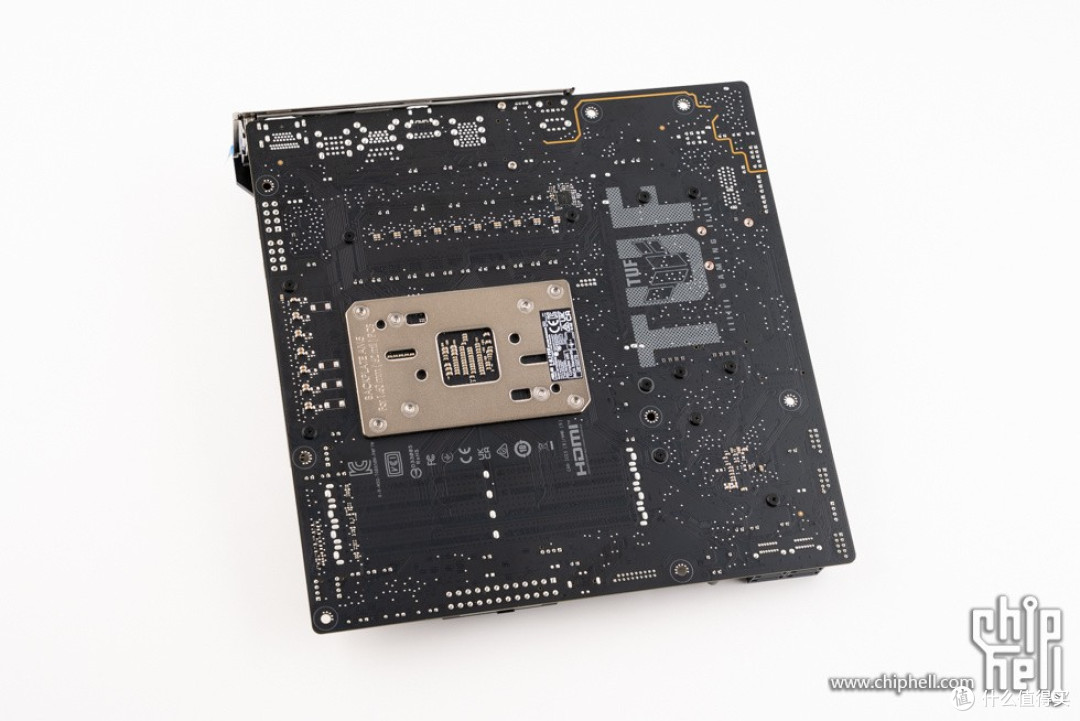

主板背面，PCB上还印有TUG logo的图案。
主板接口保护罩，上面印有TUF GAMING字样和TUF系列logo。
保护罩兼顾散热功能，表面采用金属拉丝工艺。

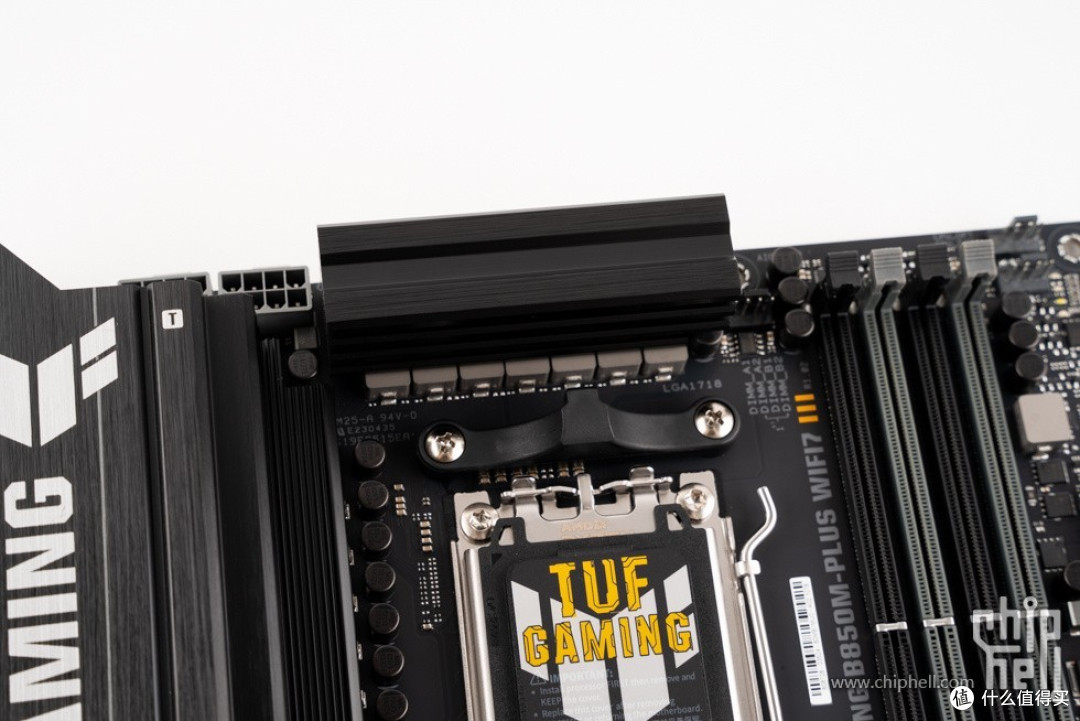

供电部分，采用14 (VCORE) + 2 (SOC) + 1 (MISC) 供电模组，每个可处理高达80A电流。主板采用8层PCB，提升整体系统稳定性并为CPU提供更大的超频空间。
主板上方的供电散热片。
CPU插槽保护盖，上方有TUF系列logo。

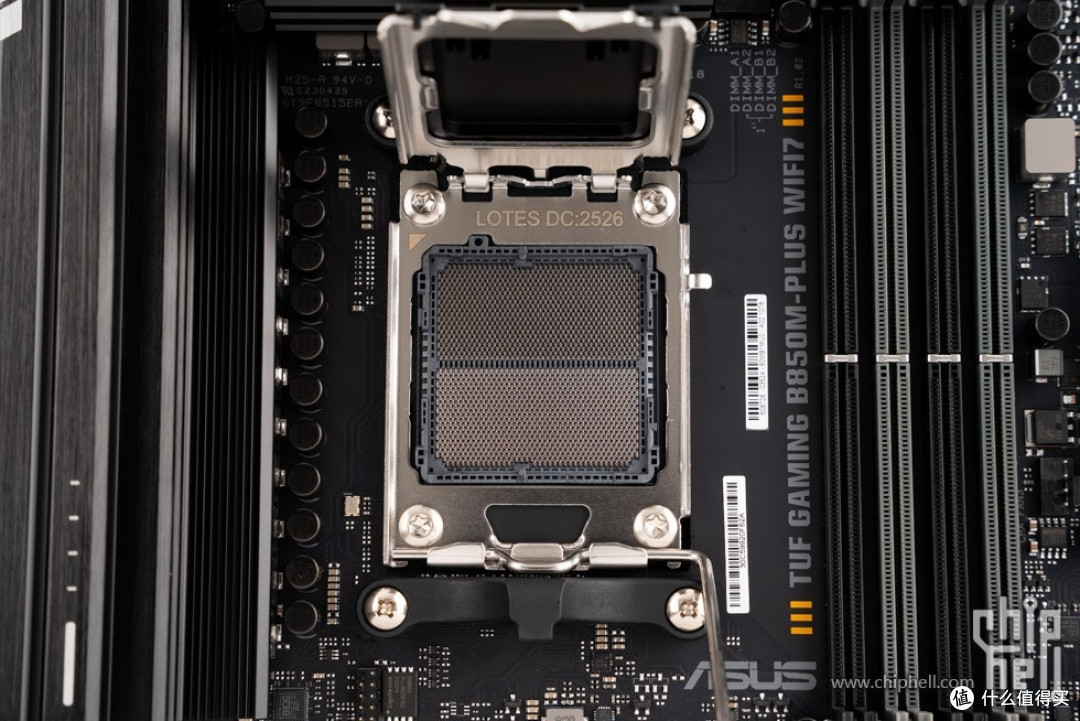

AMD AM5 LGA1718 插座，支持AMD Ryzen 7000/8000/9000系列CPU。
ProCool 8+8pin CPU供电接口，ProCool使用特制接针，确保与12V电源线连接更充分，降低阻抗，坚固耐用。

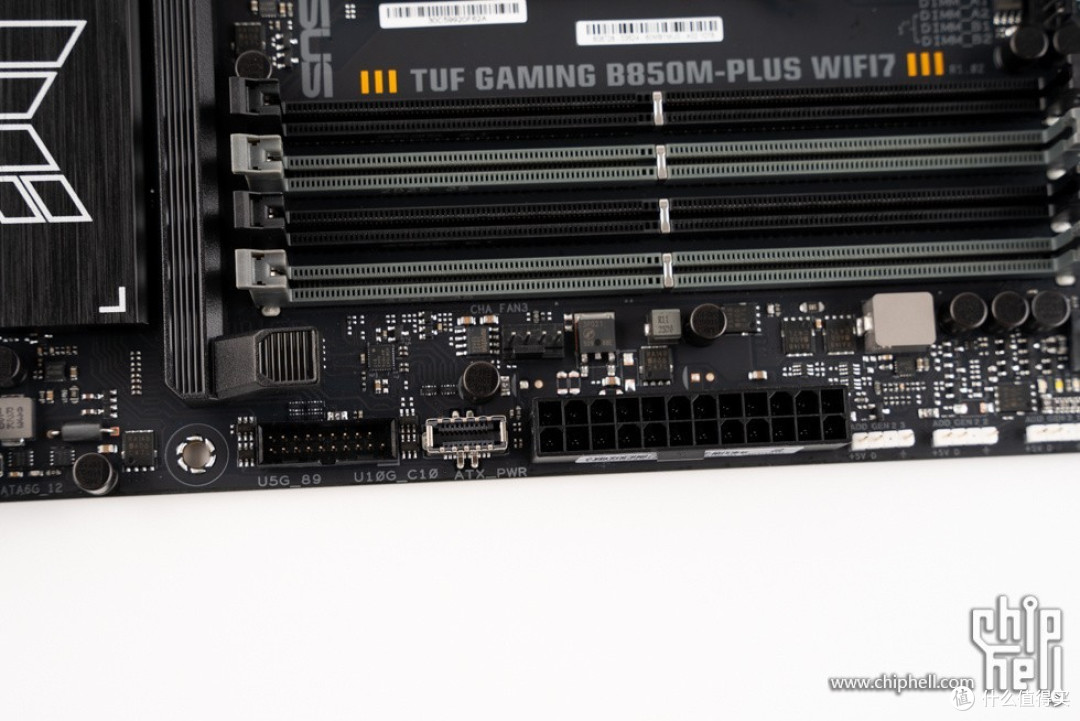

4条DDR5内存插槽，最高支持8000+ MT/s（OC），至高256GB 内存容量，支持XMP 3.0超频档以及AMD EXPO超频档认证，内置AEMP增强型内存配置文件，能轻松释放内存性能。
前置USB 3.0接口和USB 10Gbps Type-C接口。
右侧为Q-LED故障诊断灯。
主板下方部分。
4个横置的SATA 6Gbps接口。
显卡易拆键。
采用金属包边加固的PCIe 5.0 x16显卡插槽，位于第一槽位。

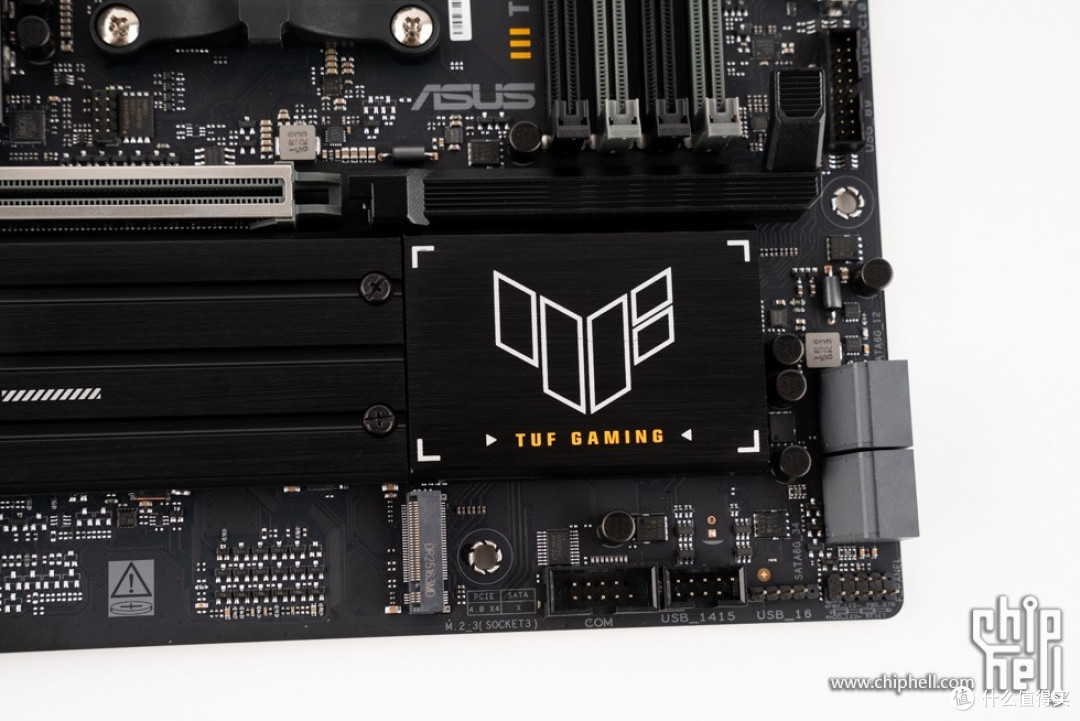

带有TUF logo图案的芯片组散热片。
扩展方面，包括1条PCIe 5.0 x16插槽和1条PCIe 4.0 x1插槽。
集成声卡部分，搭载Realtek ALC1220P 音频芯片，带有音频保护罩，可提供120dB 信噪比的立体声音频输出，以及113dB 信噪比的音频输入，打造纯净的音质。此外具有全新的阻抗感测电路，可自动调整增益以确保耳机的理想音量范围。
CPU插槽背板。
PCB上印刷有TUF系列logo图案和TUF GAMING字样。
集成声卡部分的隔离线。

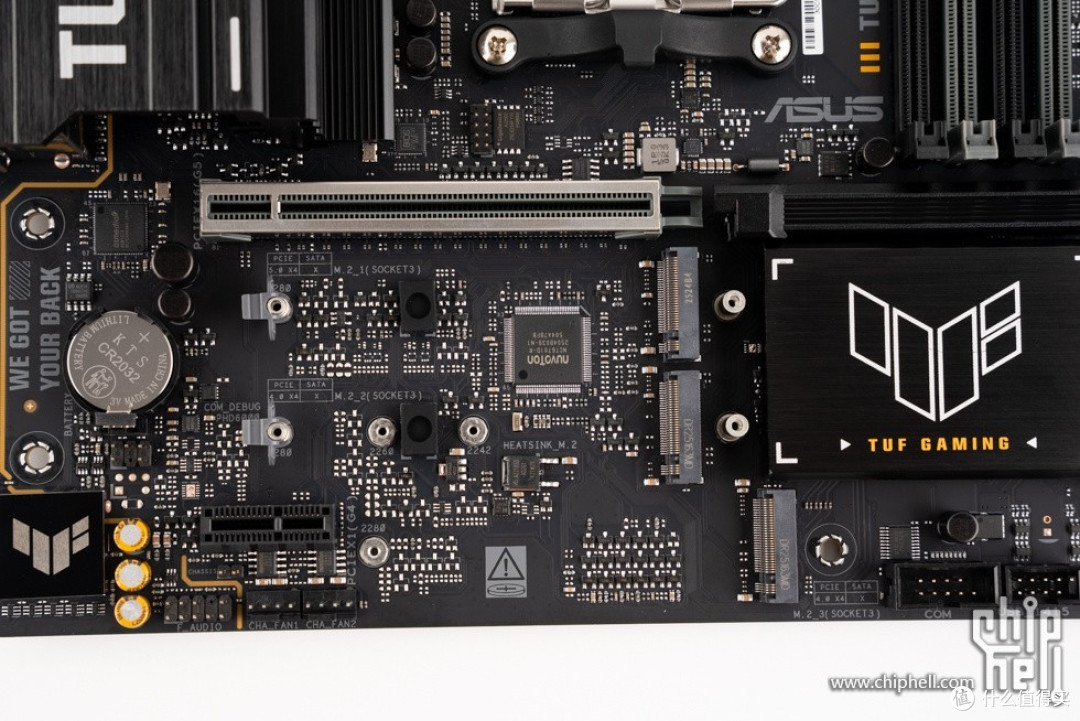

拆卸掉M.2散热装甲，可以看到3个M.2 SSD插槽，第一条支持PCIe 5.0，下面两条支持PCIe 4.0。
芯片组散热装甲，背面贴有导热垫。
主板后方I/O接口，提供1个HDMI接口、1个DP接口、4个USB 2.0、3个USB 10Gbps Type-A、4个USB 5Gbps Type-A、1个USB 20Gbps Type-C、1个Realtek 2.5Gb 网络接口、双天线无线网卡天线接线端、1个Clear CMOS 按钮、1个BIOS FlashBack 按钮、以及3个3.5mm音频接口。
宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2 套装，内存本体，采用黑色散热马甲，上方有装饰条纹，中间印有宇瞻logo，整体上较为简约。
摆拍效果，外观较DDR4的暗黑女神 NOX有较大变化。
内存背面，设计上与正面一致，右下角贴有铭牌贴纸。
三星 9100 PRO 2TB。
华硕 ATS-RTX5070-O12G 巨齿鲨，三风扇设计，整体为黑色，辅以蓝色点缀，显卡符合SFF-Ready 规范 2.5插槽设计，适用于SFF机箱。
显卡背面，全金属背板，下方印有GEFORCE RTX字样，右侧有贯穿风道开孔。
显卡立起来的效果。
显卡顶部一览。
左侧有华硕logo。

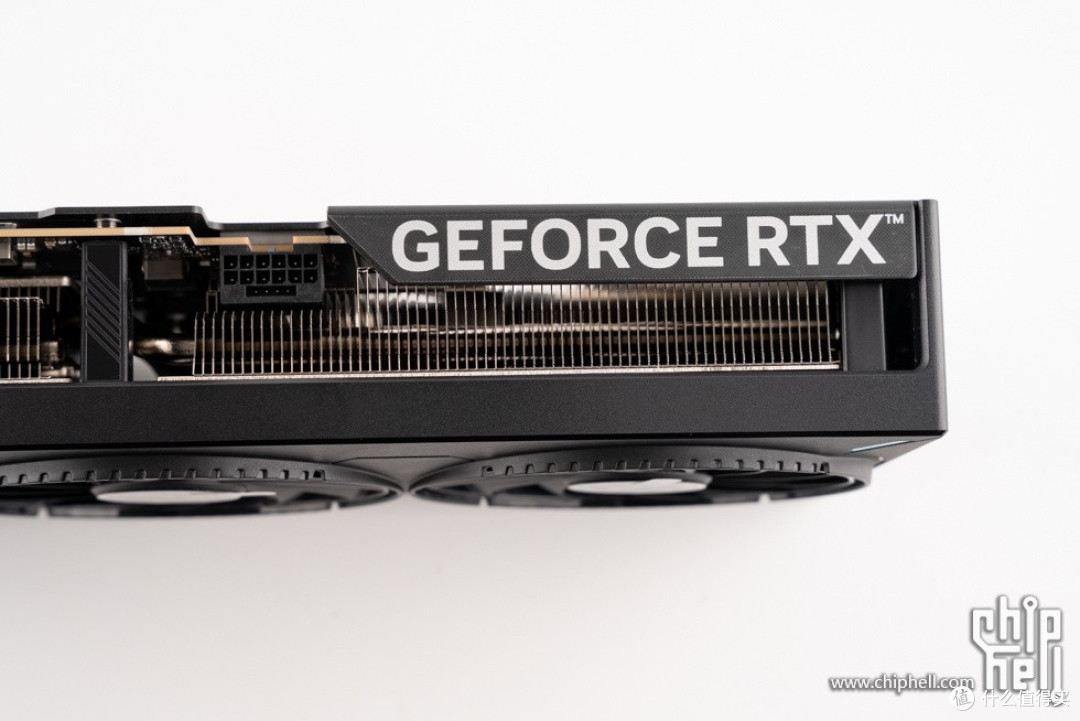

右侧有GEFORCE RTX字样。
16Pin（12V-2x6）电源接口，依旧是ASUS更偏爱的反置（卡扣侧朝背面）朝向，在插拔时更容易按压卡扣和确认连接状态。

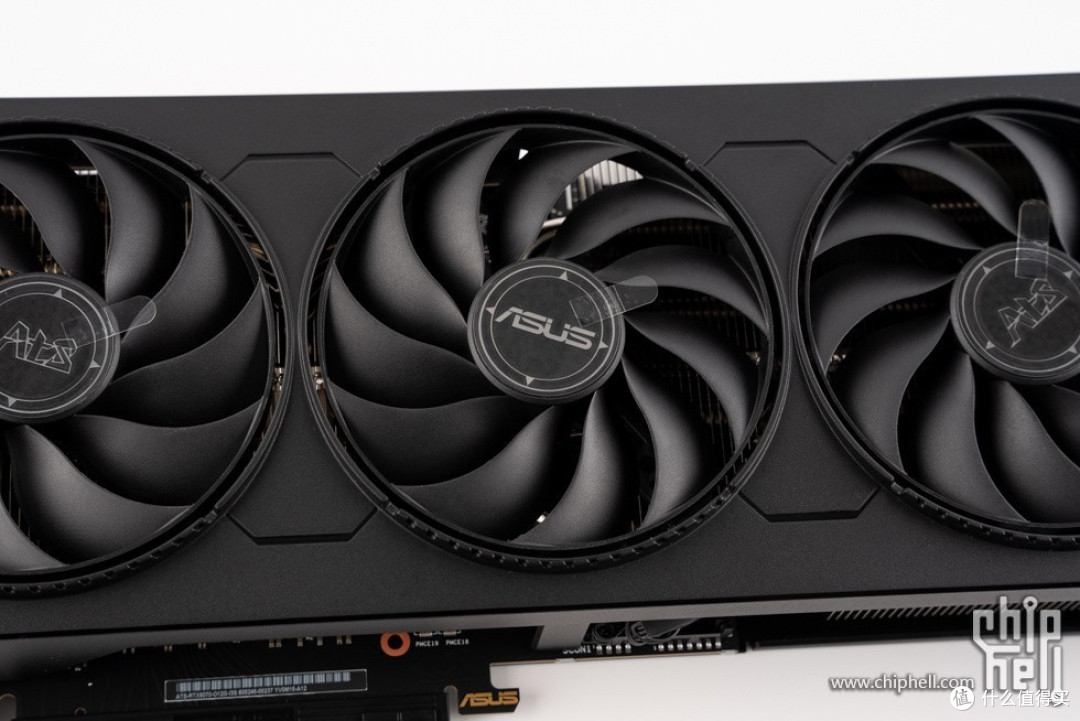

风扇正面采用三把轴流风扇，风扇采用较小扇毂，有利于增加扇叶长度，同时配备阻隔环增加向下风压，可降低温度、减少噪音并提升性能。显卡内部采用MaxContact镜面直触设计，增加了GPU散热器的接触面积（多达5%），以增强散热效果。显卡使用了相变GPU导热垫，优化散热，延长GPU使用寿命。
中央风扇采用反转设计，减少模组内部的湍流和震动带来的意外噪音，同时具备风扇智能停转模式。
双滚珠轴承风扇，使用寿命是油封轴承的两倍。
显卡风扇罩上的装饰元素。
显卡背部细节。
右侧为背板通风口，可实现贯穿风道。

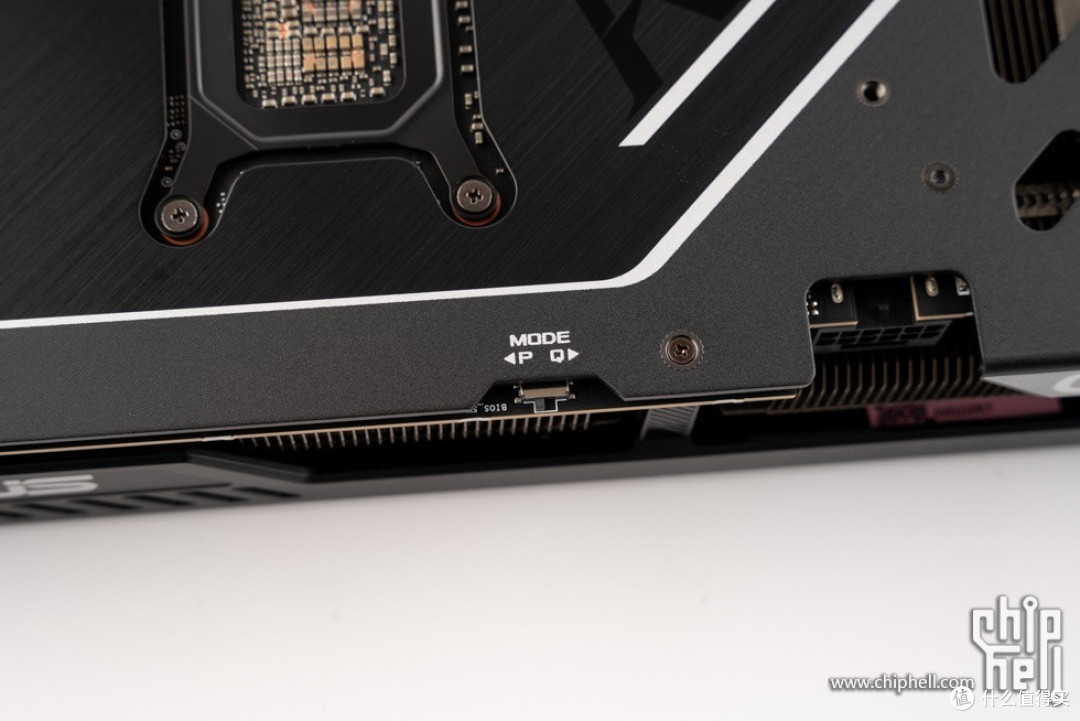

双BIOS切换开关，切换静音或性能模式。
显卡侧面一览，符合SFF-Ready 规范 2.5插槽设计，适用于SFF机箱。
金手指有保护套保护。
输出接口方面提供3个原生 DP 2.1b和1个原生 HDMI 2.1b。I/O挡板采用304不锈钢强化，更坚硬且具有更高的抗腐蚀性。
显卡前部一览，格栅装饰部分带有RGB灯效。

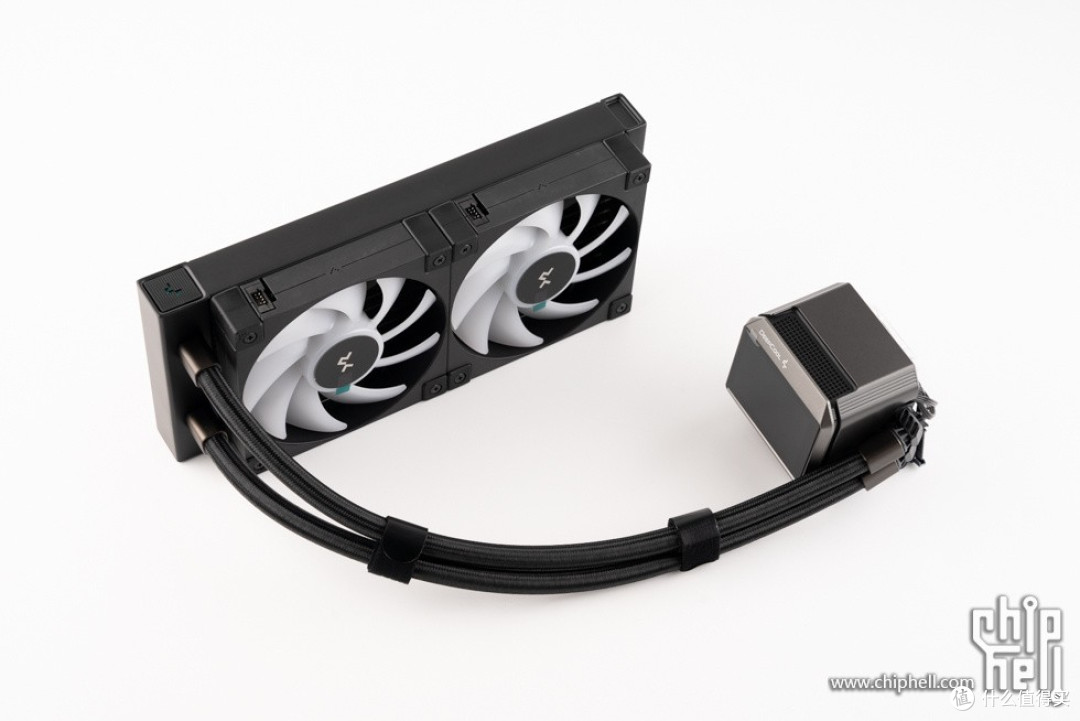

九州风神 冰暴240 ARGB。
利民 TR-TPFX1000 白金全模组电源，支持最新ATX 3.1供电标准，原生支持PCIe 5.1，采用耐温105℃全日系电容+日系大厂固态电容，支持智能风扇启停，带有全模组压纹线，带有7年质保。
风扇侧，中间有利民logo，内部搭配92mm FDB耐用均衡风扇，支持智能风扇启停。

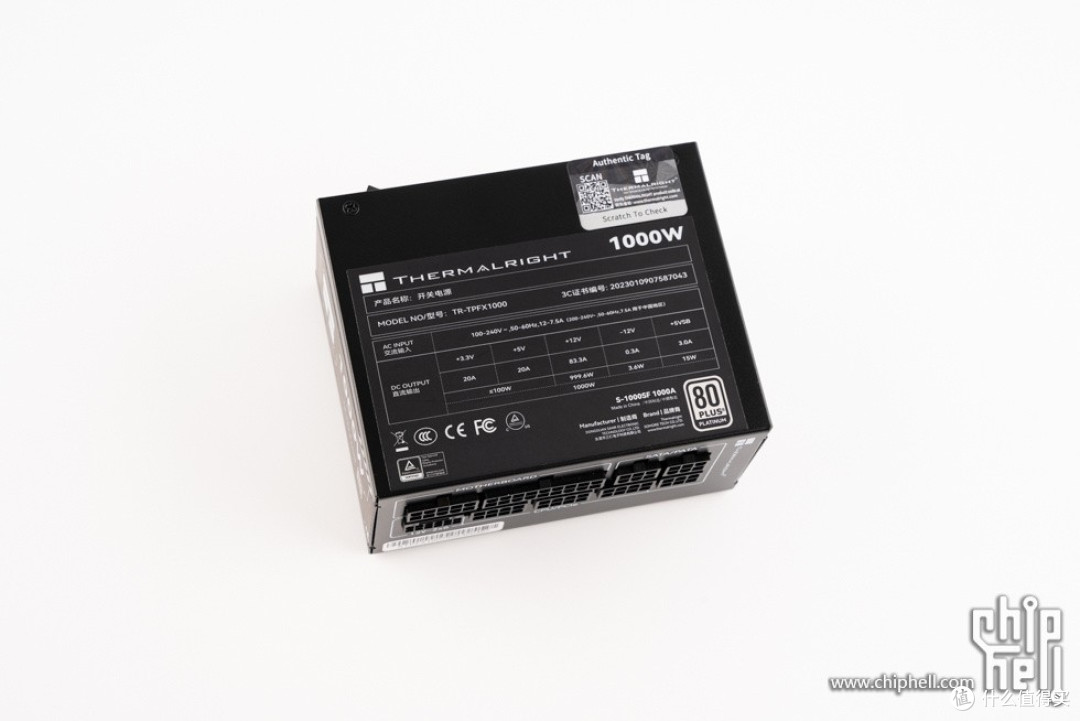

电源侧面，印刷有电源型号。
电源尾部。
全模组接口部分，支持PCIe 5.1规范，带有标准的16Pin原生接口。
性能测试
CPU-Z截图。

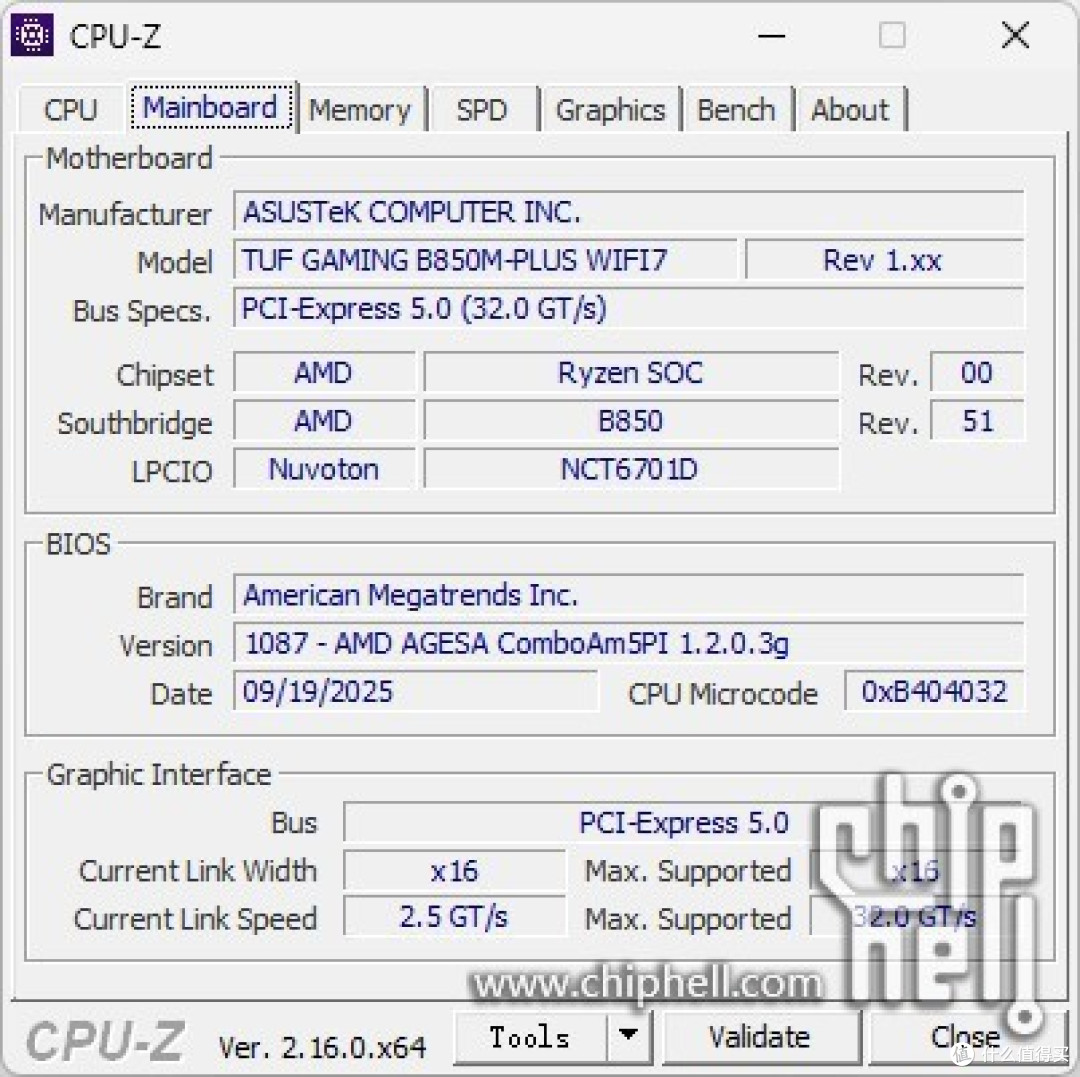

主板信息。
开启XMP后，内存自动超频至6400MHz。

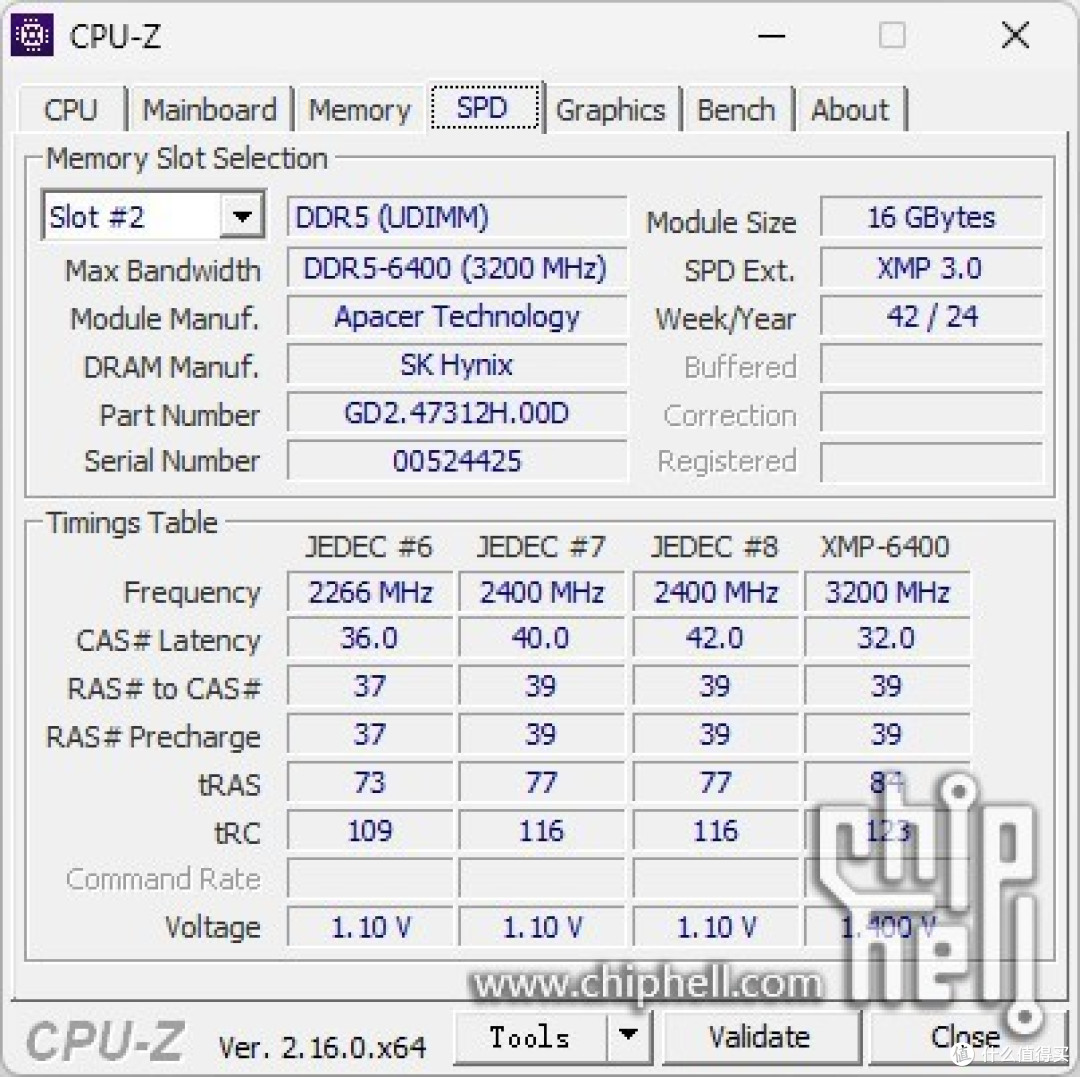

内存使用的是海力士颗粒。
显卡信息。

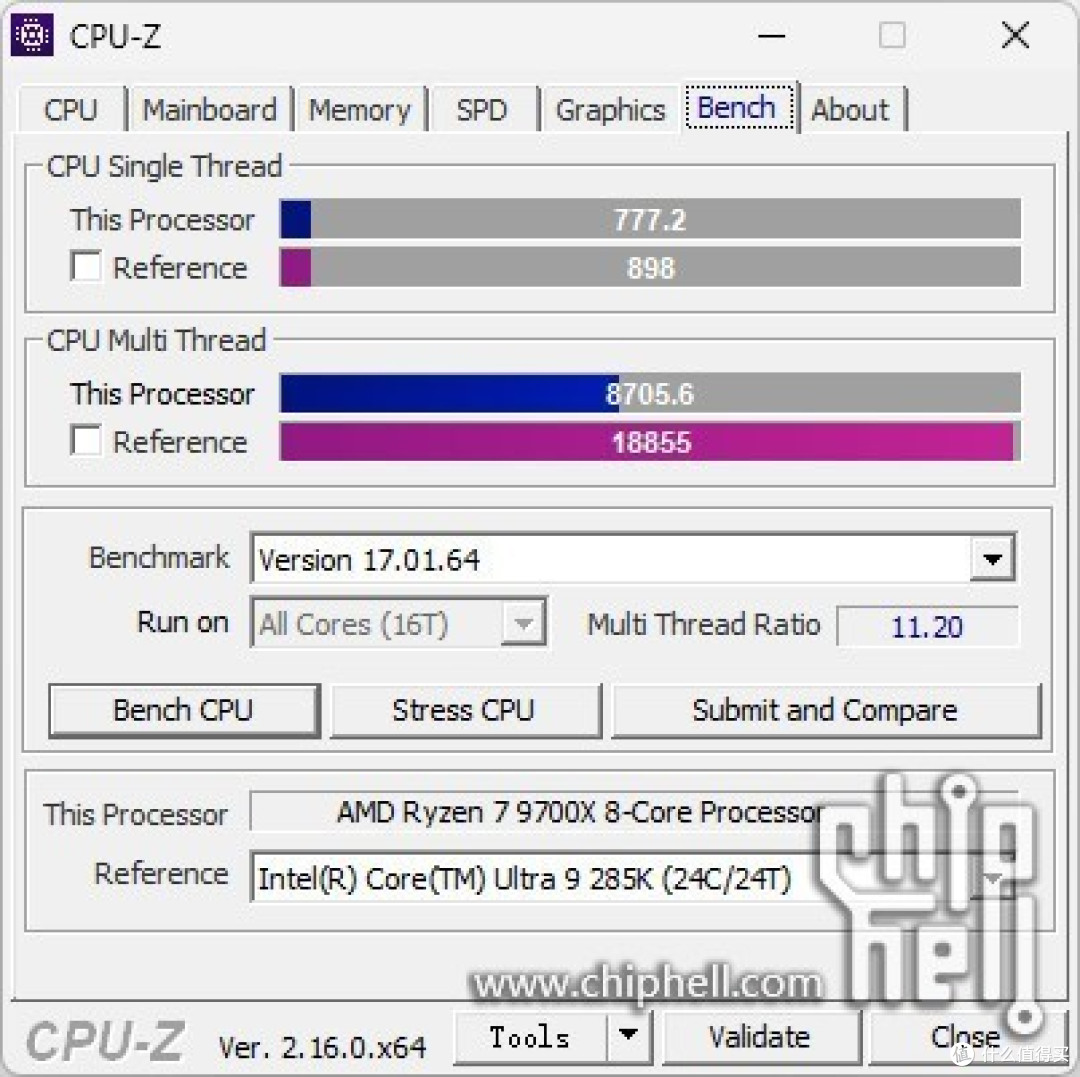

CPU-Z跑分测试。
GPU-Z截图。

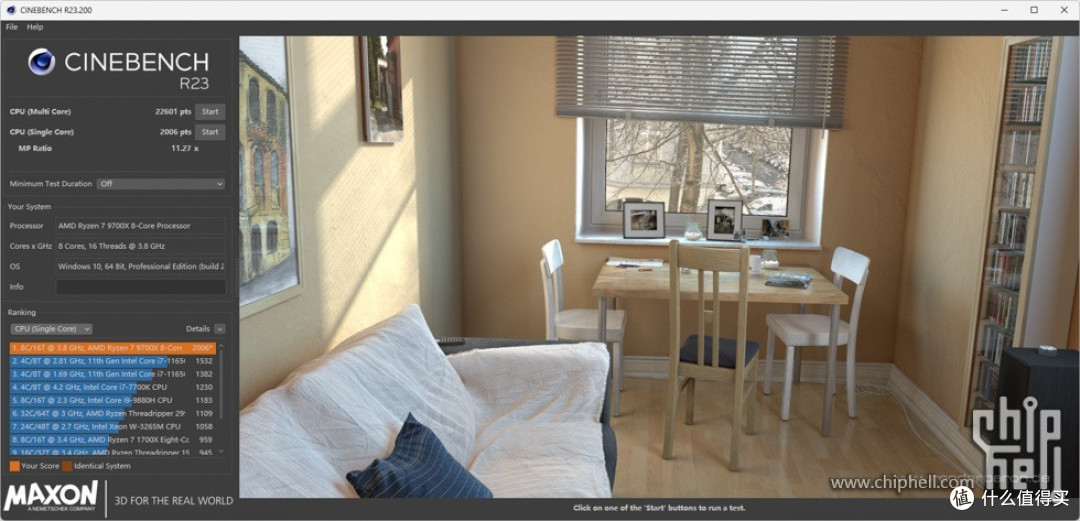

Cinebench R23 测试结果，CPU多核为22601 pts。
Cinebench R23 测试结果，CPU单核为2006 pts。

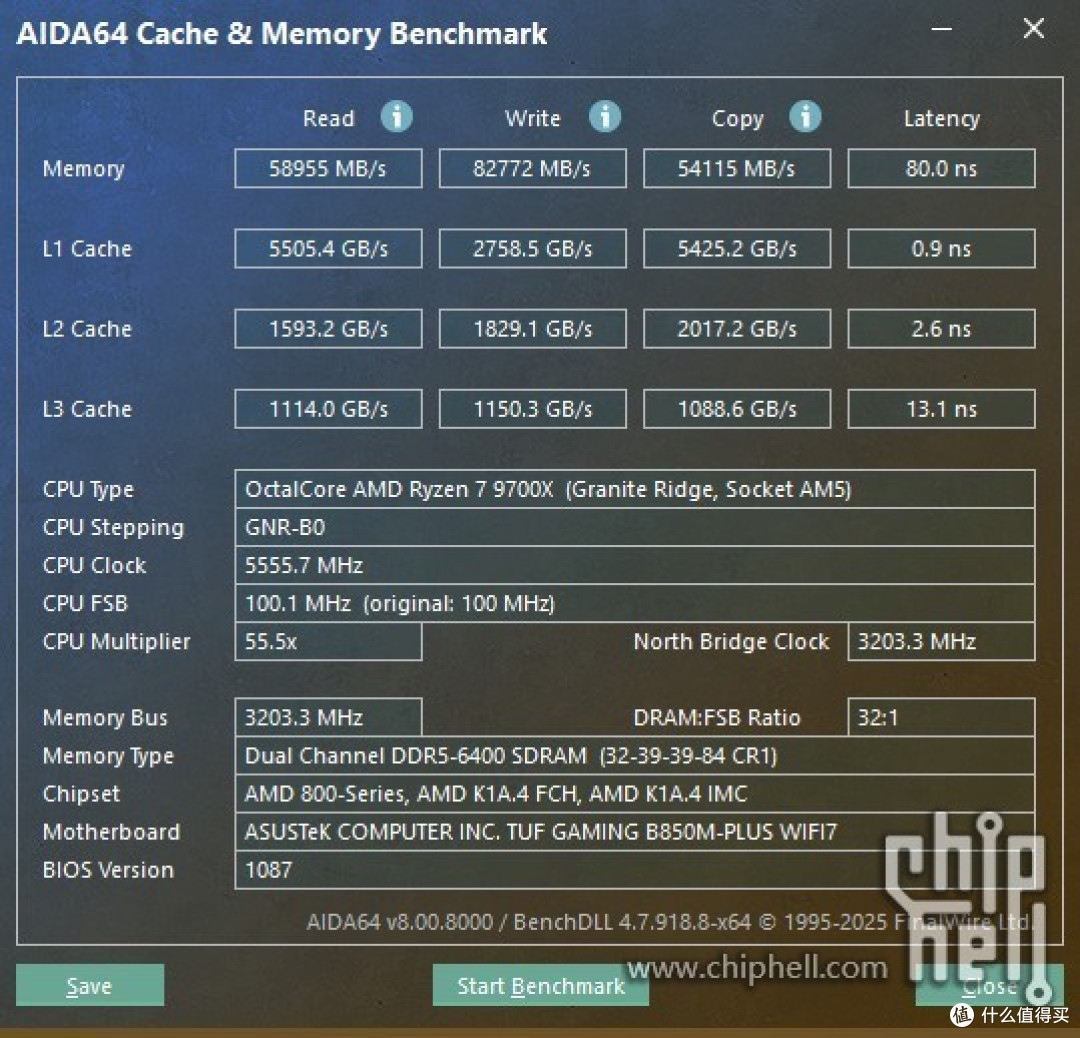

AIDA64 内存性能测试。
3DMark Fire Strike Ultra 得分15287，显卡得分14765。
3DMark Time Spy Extreme 得分11459，显卡得分11118。
3DMark Port Royal 得分为14848。
3DMark CPU Profile 跑分。

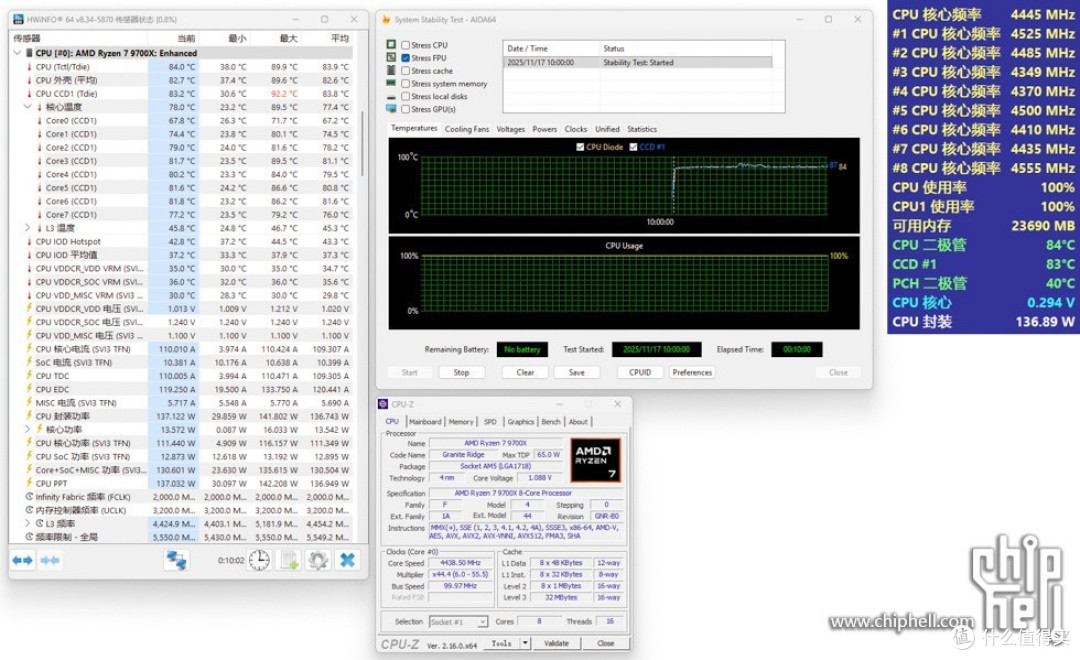

AIDA64 FPU 拷机测试，R7 9700X 全核心4.5GHz，测试10分钟，
CPU核心平均温度：67.2℃ 74.5℃ 78.2℃ 81.1℃ 79.5℃ 80.8℃ 81.6℃ 76.0℃。

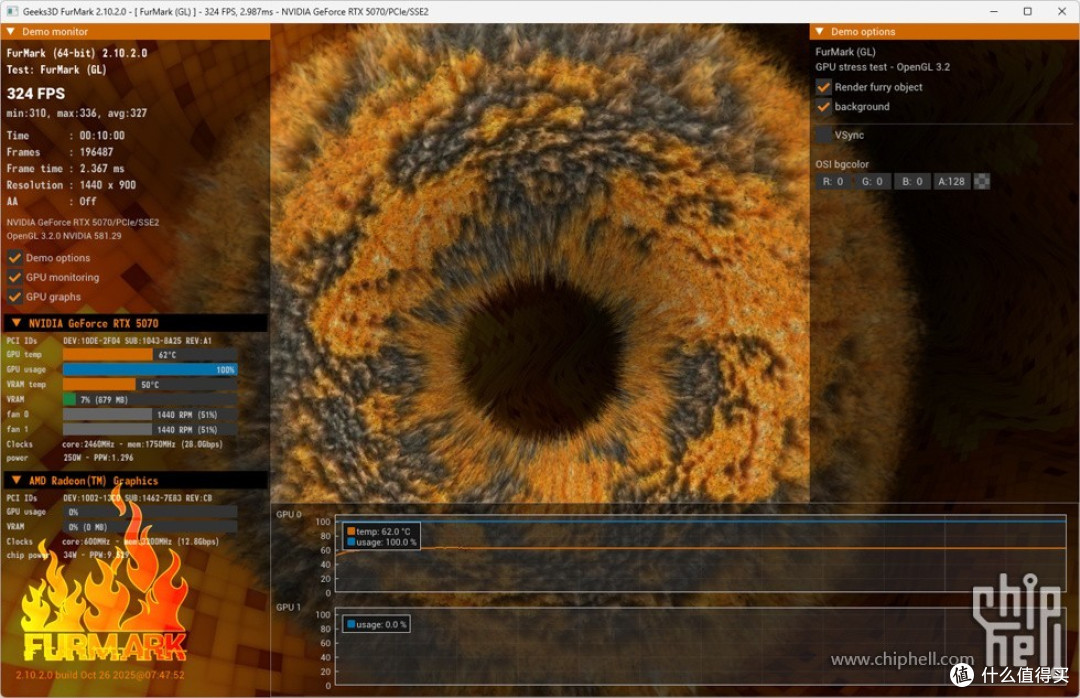

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为62℃。
完。
