支持PD、PPS快充，广数65W快充充电器拆解

前言

广数推出了一款65W笔电PD快充适配器，产品基于成熟的高性能反激方案进行设计，在保证稳定可靠输出的同时，也成功将体积控制在一个不错的水准。

产品提供65W PD快充输出同时，还支持PPS电压档位，对苹果、三星等品牌的手机、平板以及主流笔记本电脑都有很好的兼容性，满足用户多样化快充需求。下面充电头网就对其进行拆解，看看内部做工与用料如何。

广数65W快充充电器外观

充电器采用PC阻燃材质塑料外壳，表面磨砂工艺处理抗指纹，机身通体白色整体设计十分简洁。

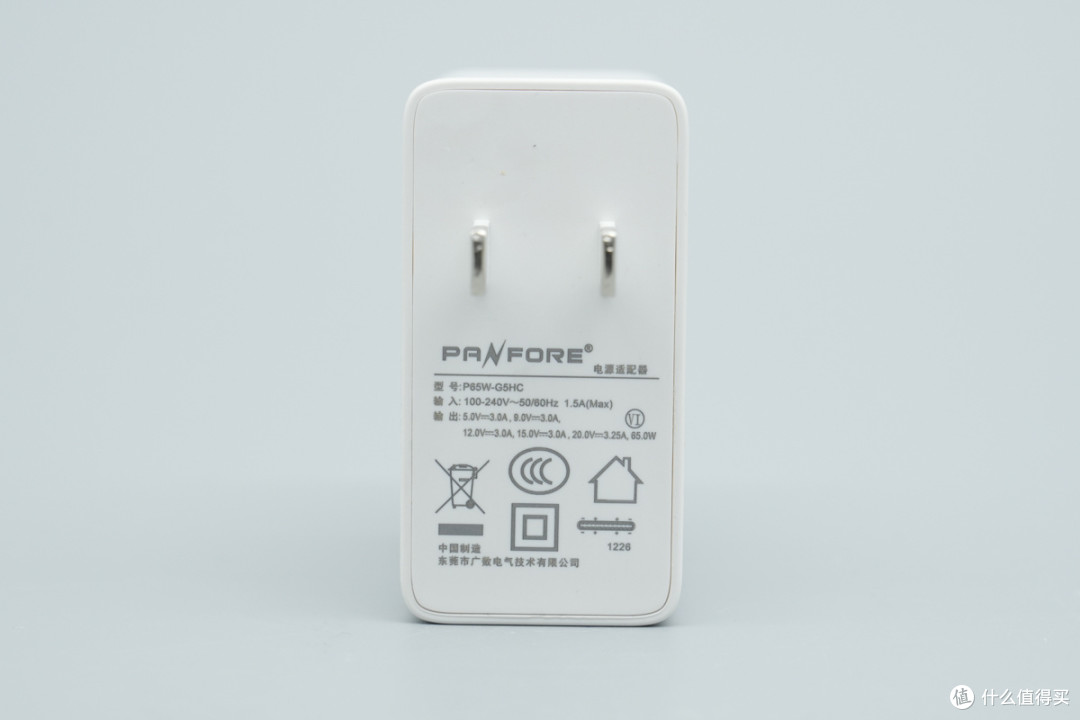

产品仅输入端外壳上印有产品参数信息。

产品参数特写

型号：P65W-G5HC

输入：100-240V~50/60Hz 1.5A(Max)

输出：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W

制造商：东莞市广数电气技术有限公司

充电器通过了CCC认证以及VI级能效认证。

充电器配备新国标插脚。

输出顶面配备单USB-C接口。

实测充电器机身长度为54.82mm。

宽度为55.65mm。

厚度为28.65mm。

和苹果67W充电器放在一起对比，体积优势明显。

充电器拿在手上的大小直观感受。

另外测得充电器重量约为115g。

测得充电器USB-C口支持QC4、PD3.0、PPS充电协议。

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。

广数65W快充充电器拆解

将充电器输入端外壳拆开，插脚与连接导线锡焊处打胶处理。

将PCBA模块取出分离。

测得模块长度为50.06mm。

宽度为50.87mm。

厚度为24.59mm。

PCBA模块外套散热片，两侧为卡扣结构固定，同时内侧还设有麦拉片进行绝缘隔离。

将散热片以及麦拉片拆下，模块上还通过覆盖导热垫后填充导热胶辅助传递热量，提升散热效果。

将PCBA模块清理干净，主板正面设有保险丝、共模电感、滤波电容、变压器等器件。

主板背面设有整流桥、初次级控制器、初级开关管、同步整流管、协议芯片等器件。

PCBA模块一侧设有保险丝、NTC热敏电阻、安规X2电容、共模电感、工字电感以及高压滤波电解电容。

保险丝特写，规格为3.15A 250V。

NTC热敏电阻用于抑制上电浪涌电流。

安规X2电容来自捷微电子，容量0.33μF。

共模电感用于滤除EMI干扰，采用扁平铜线绕制。

整流桥来自深圳市沃尔德实业有限公司，型号WRMSB60M，为超软恢复整流桥，规格为6A 1000V，采用MSB封装。

沃尔德WRMSB60M资料信息。

充电头网拆解了解到，沃尔德WRMSB60M此前还被威森100W智能数显氮化镓充电器、旗航创世65W拉拉线数显氮化镓充电器、千世机甲漫威钢铁侠MK3胸像充电中心、倍思45W氮化镓快充充电器等产品采用，芯片质量获客户一致认可。

高压滤波电解电容来自sancon三鑫，规格为400V27μF。

差模电感外套热缩管绝缘保护。

另外三颗高压滤波电解电容也是来自三鑫，规格也都是400V27μF。

另外两个一览。

模块前端设有主控芯片供电电容以及变压器。

初级主控芯片来自英集芯，型号为IP2006H，是一款高性能多模式反激控制器，芯片具备频率折返和谷底导通技术，并支持自适应开关频率，提高轻载效率，最大开关频率得到优化，降低温升，并提高满载效率。

IP2006H还具备突发模式，能够在轻载和空载下降低待机功耗，满足CoC V5和DoE VI标准，芯片具备完善的保护功能，包括Brown-in/Brown-out、输出过压保护、输出欠压保护、VDD过压保护、输入过压保护和过热保护，并且支持参数定制，支持过功率保护，采用SOT23-6封装。

英集芯 IP2006H 资料信息。

充电头网拆解了解到，英集芯IP2006H此前还被小米Nano 33W迷你氮化镓快充充电器、传音TECNO 45W快充充电器、果子理50W双USB-C氮化镓充电器、魅族Lucky 08原装33W充电器等产品采用，芯片性能获得客户一致认可。

初级开关管来自SSEMI希力微，丝印70R190ME，采用TO-252封装。

变压器特写。

亿光EL 1018光耦特写，用于输出电压反馈。

另一侧设有Y电容、滤波电感以及滤波电容，USB-C接口母座直接焊接在主板上。

蓝色Y电容来自NDF达孚。

同步整流控制器来自Powerforest力林，型号PF6602，这是一款用于反激变换器的同步整流控制器，适用于CCM、DCM或QR反激变换器，通过驱动外部低导通电阻MOSFET替代二极管整流器。

PF6602具有自供电模式，无需额外绕组即可实现高侧或低侧整流。此外还采用了VD斜率开通控制技术，可防止在DCM开通以及VD振铃的准谐振期间发生误导通。

同步整流管特写，丝印SPL100N070，采用DFN5*6封装。

滤波固态电容规格为25V560μF。

另一颗特写，料号相同。

滤波电感特写。

协议芯片同样来自英集芯，型号IP2189H3，这是一款内置功率管，集成多种用于Type-C输出端口的快充协议IC。芯片支持Type-C/PD2.0/3.2/PPS、HVDCP QC2.0/3.0/3+/4.0/4+、HSCP、FCP、AFC、BC1.2、Apple以及SAMSUNG 2.0A协议。

IP2189H3支持自动检测设备的插入和拔出，支持检测快充协议类型和协议切换，自动响应快充协议请求。支持轻载检测进入低功耗待机状态。

IP2189H3具备高集成度与丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。IP2189H3采用ESSOP10封装。

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上广数65W快充充电器的核心器件清单，方便大家查阅。

广数65W充电器采用经典白色机身和固定插脚设计，配备的USB-C接口支持65W恒功率输出不降功率，同时还具备PPS快充，能够为主流品牌手机、平板以及笔记本电脑提供高效的快充服务。

充电头网通过拆解了解到，充电器基于英集芯IP2006H高性能多模式反激控制器，搭配力林PF6602同步整流控制器的电源方案。协议芯片同样采用英集芯IP2189H3，该芯片支持多种快充协议，还内置功率管，集成度高。模块采用散热片包裹，并填充导热胶加强散热，做工可靠。
