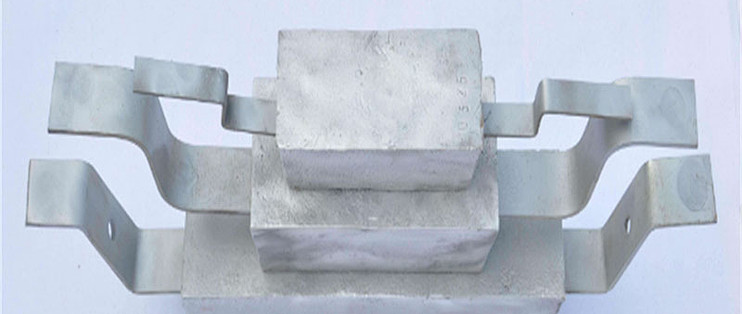

（码头钢桩）铝合金牺牲阳极

铝合金牺牲阳极是一种基于电化学腐蚀原理的防腐技术，通过铝合金阳极的自我牺牲，为钢桩提供阴极保护，有效抑制海水环境中的腐蚀反应，延长码头结构的使用寿命。

一、技术原理：电化学保护的“牺牲”机制

铝合金牺牲阳极通过以下步骤实现防腐：

1.电位差驱动：铝合金的电极电位（-1.05V vs. Cu/CuSO₄）低于钢桩（-0.55V），形成腐蚀电池。铝合金作为阳极优先溶解，释放电子；钢桩作为阴极接收电子，电位降低至腐蚀电位以下，从而抑制腐蚀反应（如吸氧反应或析氢反应）。

2.电子转移与阴极极化：铝合金释放的电子通过海水传递至钢桩表面，使其表面电位持续降低，达到阴极极化状态，腐蚀反应被显著抑制。

3.持续消耗与保护：铝合金阳极逐渐溶解，为钢桩提供长期保护，直至消耗殆尽（剩余重量<70%时需更换）。

二、核心优势：高效、经济、环保

1.高电容量与长寿命：

1.铝合金阳极理论电容量达2600Ah/kg以上，是锌阳极的3倍，镁阳极的2倍。

2.在相同保护电流需求下，阳极用量减少60%-70%，服役寿命延长至15-20年，显著降低维护频率。

3.案例：温州LNG接收站码头工程中，铝合金阳极使钢管桩腐蚀速率降低80%，保护年限超25年。

2.高电流效率与稳定输出：

1.优质铝合金阳极（如Al-Zn-In系）电流效率≥90%，远高于镁阳极（约50%），溶解产物易脱落，避免局部过度消耗。

2.适用温度范围广（-40℃至+60℃），适配北方码头冬季低温及热带海域高温环境。

3.耐氯离子浓度>11,550ppm（海水浓度33%），适用于咸淡水交替的河口码头。

3.轻量化与低成本：

1.铝合金密度（2.7g/cm³）仅为锌（7.1g/cm³）的38%，大幅降低运输与安装成本，尤其适合对重量敏感的海洋平台结构。

2.单位保护电流成本比锌阳极低40%-50%，全生命周期成本（LCC）优势显著。案例：某大型码头工程中，铝合金阳极25年总成本比锌阳极节省320万元，同时减少停工维护时间120天。

4.环保性：

1.铝合金牺牲阳极无毒无害，符合RoHS标准，适用于饮用水系统。

三、应用场景：海洋工程防腐的核心手段

铝合金牺牲阳极广泛应用于以下场景：

1.码头钢桩：保护钢桩免受海水和土壤腐蚀，维持码头稳定性。

2.海上平台：为海上石油钻井平台、风力发电平台的桩腿、导管架、甲板等提供阴极保护。

3.海底管道：抑制海底输油、输气管道的腐蚀，确保密封性和输送能力。

4.船舶：保护船体、螺旋桨、舵等水下部件，延长使用寿命。

5.其他海洋设施：如跨海天然气管道、通信电缆的外层金属护套、海水淡化设备等。

四、选型与安装：科学设计，确保效果

1.合金成分选择：

1.根据海水盐度、温度、微生物含量选择合金成分。例如，添加Mg/Ti可增强耐蚀性，抑制微生物腐蚀（如硫酸盐还原菌）。

2.常用合金：Al-Zn-In系（提高电化学活性）、Al-Zn-In-Mg-Ti系（增强耐蚀性）。

2.典型规格：

1.AI-1型（2300×(220+240)×230mm，310kg）：大截面设计提供更高电流，抵抗海水高导电性导致的快速腐蚀。

2.AI-3型（1500×(170+200)×180mm，130kg）：平衡性能与成本，适应盐度波动环境。

3.AI-5型（1500×(148+178)×170mm，120kg）：轻量化设计减少材料成本。

3.安装位置与方式：

1.阳极块顶标高在设计低水位以下≥1.2m，底标高与泥面距离≥1.5m，避免潮汐冲刷导致脱落。

2.沿钢桩周向均匀分布，间距≥3m，垂直距离钢桩底部≥0.5m，潮差区固定于下部。

3.连接方式：采用铝热焊连接钛芯电缆（耐海水腐蚀），焊点牢靠无虚焊，焊接后密封防腐处理。

五、维护与监测：定期检查，保障长效

1.检测周期：

1.每1年测量阳极重量损失、钢桩电位及导线连接状态。

2.使用参比电极和高阻抗万用表测量钢桩保护电位，确保在-0.85V至-1.2V范围内（vs. Cu/CuSO₄）。

2.异常处理：

1.若钢桩电位>-0.8V，检查阳极连接及剩余重量，必要时增设辅助阳极。

2.发现阳极溶解不均匀时，调整安装位置或增加阳极数量，避免电流屏蔽。

3.更换标准：

1.阳极剩余重量消耗至原重量70%以下时更换（海水环境比陆地提前10-20%）。
