电子万能拉力试验机的详细介绍

　　电子万能拉力试验机核心特点概述

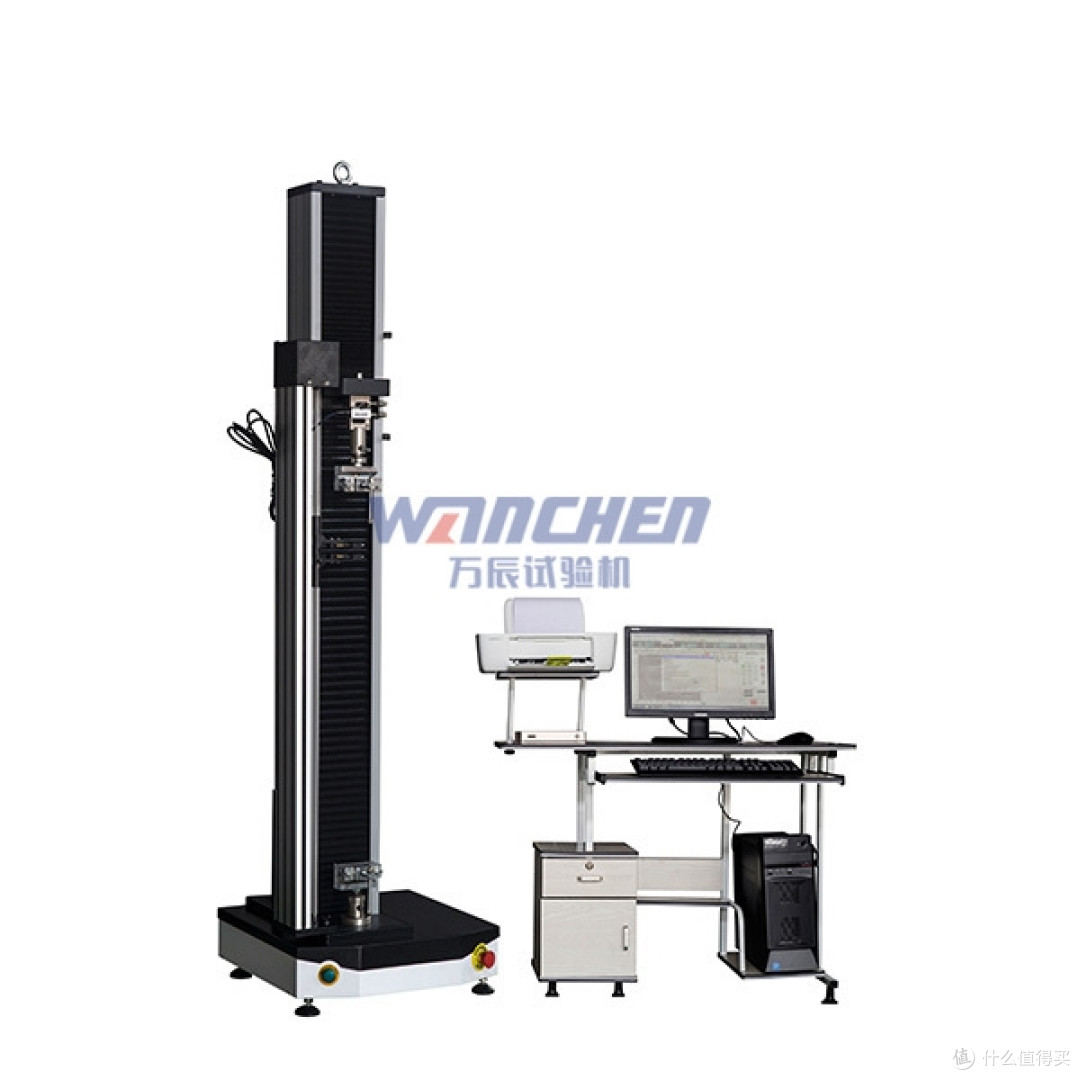

　　​​单臂（单柱）结构：​​

　　​​结构特点：​​主机框架采用单立柱设计，通常为“C”型结构。固定横梁（上横梁）与底座（下横梁）通过一根坚固的立柱连接。活动横梁（或称为中横梁、移动横梁）在立柱上升降。

　　​​优势：​​

　　​​成本较低：​​结构相对简单，制造成本通常低于双柱门式结构。

　　​​操作空间开放：​​三面开放，试样安装、夹具更换、引伸计装夹等操作非常方便，尤其适合教学演示或需要频繁更换试样的场合。

　　​​占地面积小：​​体积相对紧凑，节省实验室空间。

　　​​局限性：​​

　　​​刚性和稳定性：​​相比双柱门式结构，单臂结构的刚性和抗侧向力能力稍弱。在高载荷或试样受力不均匀时，可能产生微小的框架变形或同轴度偏差，对极高精度要求的测试（如精确模量测量）有一定影响。

　　​​最大载荷限制：​​通常适用于​​中小载荷范围​​（常见量程如1kN,2kN,5kN,10kN，最大一般不超过50kN）。超大吨位拉力机基本都采用门式结构。

　　​​测试空间（宽度）：​​受单柱限制，可测试试样的最大宽度通常小于门式机。

　　​​数显式控制：​​

　　​​控制方式：​​采用​​数字式仪表盘（控制器）​​进行控制和显示，而非连接计算机运行复杂的测试软件。

　　​​核心组件：​​一个集成的控制显示单元，通常包含：

　　显示屏（LCD或LED）：显示力值、位移、速度、峰值、测试状态等关键信息。

　　操作按键：用于设置测试参数（速度、模式）、启动/停止测试、清零、切换显示内容等。

　　微处理器：执行控制逻辑、数据采集和简单计算。

　　​​功能特点：​​

　　​​基本控制：​​可实现位移控制（速度控制）、简单的载荷控制（如定力保持）。

　　​​数据显示：​​实时显示力值（F）、位移（ΔL）、峰值力（Fmax）等。

　　​​基本计算：​​通常能计算并显示最大力（抗拉强度需手动计算）、断裂力（若有）、定伸长力（需预设位移点）等​​有限的关键参数​​。

　　​​峰值保持：​​自动记录并保持测试过程中的最大力值。

　　​​单位切换：​​N,kN,kgf,lbf等。

　　​​优势：​​

　　​​操作简单：​​界面直观，易于学习和操作，无需电脑知识。

　　​​成本更低：​​省去了计算机和复杂软件的成本。

　　​​启动快速：​​开机即可使用，无需启动电脑和软件。

　　​​稳定性：​​系统相对独立，不易受电脑系统或软件故障影响。

　　​​局限性：​​

　　​​功能有限：​​无法进行复杂的多步骤测试程序（如循环加载卸载）、无法实时绘制完整的力-位移曲线。

　　​​数据分析弱：​​无法自动计算弹性模量、屈服强度、规定非比例延伸强度（Rp0.2）、断裂伸长率（需手动测量和计算）等需要曲线分析的参数。

　　​​数据存储有限：​​通常只能存储少量峰值数据或简单结果，无法存储完整的测试过程数据，不便追溯和分析。

　　​​报告生成：​​通常只能打印简单的数据纸条，无法生成包含曲线图的专业报告。

　　​​电子万能：​​

　　​​动力与传动：​​采用​​伺服电机​​驱动​​精密滚珠丝杠​​，实现活动横梁的精确、平稳移动。

　　​​测力：​​配备​​高精度载荷传感器​​，测量施加在试样上的拉力。

　　​​位移测量：​​内置​​高精度位移传感器​​（通常是光电编码器或光栅尺），测量活动横梁的移动距离（即总位移）。

　　​​控制核心：​​虽然控制面板是“数显式”，但其内部仍然是基于微处理器的​​闭环伺服控制系统​​，确保速度和位置的精确控制。

　　​​大变形：​​

　　​​核心需求：​​针对橡胶、塑料、薄膜、纤维等材料在断裂前会产生​​非常大的伸长率（可达百分之几百甚至上千）​​的特点。

　　​​实现方式：​​

　　​​大行程设计：​​活动横梁具有​​足够长的行程​​（例如600mm,800mm,1000mm或更长），以满足材料从初始长度拉伸到断裂所需的位移。

　　​​高精度、大量程位移传感器：​​内置位移传感器（光栅尺或编码器）的量程必须覆盖整个大行程，并在整个范围内保持足够的精度。

　　​​（关键）大变形测量附件/功能：​​

　　​​非接触视频引伸计（强烈推荐/选配）：​​这是测量大变形材料​​真实应变（标距内变形）​​的最佳方式。它通过摄像头追踪试样上标记点的移动，​​无接触、无摩擦​​地测量试样标距段的伸长量，精度高，尤其适合易打滑、易断裂的材料。对于断裂伸长率的测量至关重要。

　　​​大变形跟踪器（接触式，较少见）：​​机械式装置跟随试样断裂点移动，用于测量断裂后的总伸长（需配合横梁位移）。

　　​​软件算法（在更高级的微机控制系统中）：​​通过分析力-位移曲线，结合试样初始标距，计算断裂伸长率（但精度低于直接测量标距段变形）。

　　​​“大变形”在此设备中的体现：​​设备本身具备进行大变形测试的​​硬件基础​​（大行程、可选配视频引伸计接口或功能）。但“数显式”控制面板本身通常​​不具备自动计算断裂伸长率等大变形参数的能力​​，需要操作人员：

　　使用视频引伸计（如果配备并连接），引伸计本身可能带显示或输出数据。

　　手动记录断裂时的横梁位移（总位移）或引伸计读数（标距变形），然后根据初始标距手动计算伸长率。

　　典型应用场景

　　​​橡胶制品：​​O型圈、密封条、橡胶管、减震件的拉伸强度、断裂伸长率测试（需大行程和视频引伸计）。

　　​​塑料与薄膜：​​塑料打包带、包装薄膜、塑料袋、软管的拉伸性能测试（断裂伸长率高）。

　　​​纺织品与线绳：​​纱线、织物、绳索、拉链、魔术贴的断裂强力、断裂伸长率测试。

　　​​纸张与纸板：​​纸张、纸袋、纸绳的抗张强度测试（部分纸张伸长率较大）。

　　​​教学与基础质检：​​高校、职校的材料力学实验；工厂车间对原材料或成品进行简单的拉伸强度、断裂力、定伸长力等指标的质量抽检（对复杂参数要求不高）。

　　​​小部件测试：​​小型塑料件、电子线束、接插件端子等的拉力测试。

　　主要优势

　　​​经济实惠：​​相比微机控制的双柱万能试验机，单臂数显式成本显著降低。

　　​​操作简便：​​数显面板直观易用，培训成本低。

　　​​空间开放：​​单臂结构三面开放，操作方便。

　　​​占地面积小：​​结构紧凑。

　　​​满足基本需求：​​能完成中小载荷材料（尤其是大变形材料）的拉伸强度、最大力、断裂力、定伸长力等基本测试。

　　​​大行程基础：​​具备进行大变形测试的硬件条件（行程长）。
