看看我家万兆NAS的网络拓扑图

经过深思熟虑，决定把我家NAS放在入户弱电箱附近。 好处就是可以隔绝硬盘读写时候的噪音，让在书房的我可以安静创作。缺点就是布线成本高，需要在装修前期就得规划好线路。

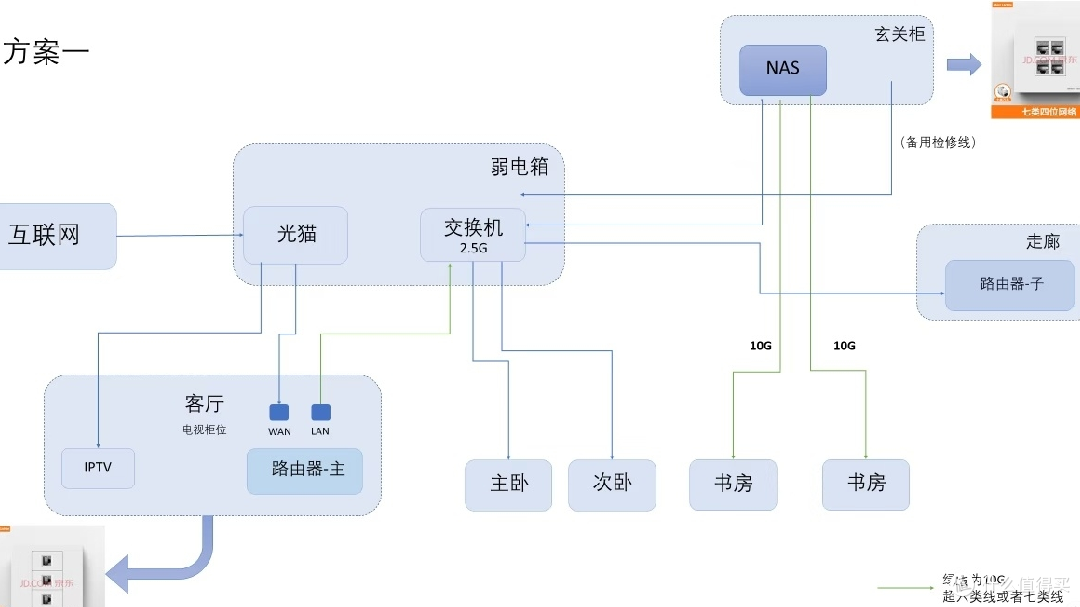

看了很多网络的规划的文章之后，我决定搞成图中这样，我讲下为什么。

🟩客厅留三根网线，第一根给IPTV，从光猫那里直接连过来，可以直接给电视使用。客厅放路由器，第二根和第三根分别连WAN口和LAN口另外两头分别连光猫和交换机。交换机放在弱电箱。作用就是让路由器拨号上网，LAN口连交换机供给全屋有线网络。

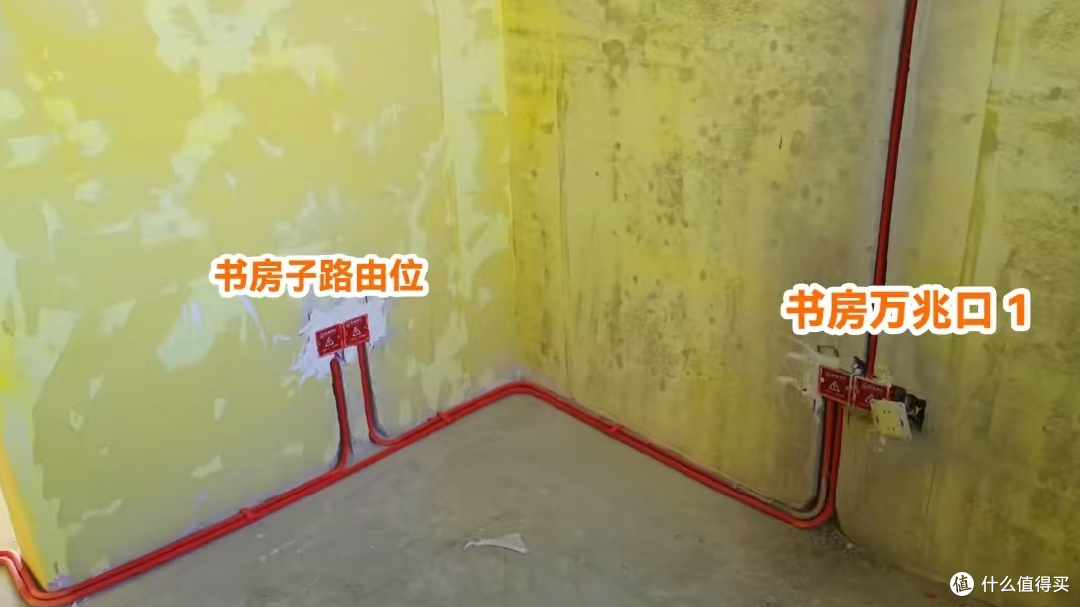

🟩从弱电箱里连两根线分别进入主卧和次卧，用来有线上网。 出一根线到走廊的吊顶，连一个路由器，做mash组网（后来因为吊顶的位置被别的占用放不下，改到书房了，这样就是书房连一个子路由器）。

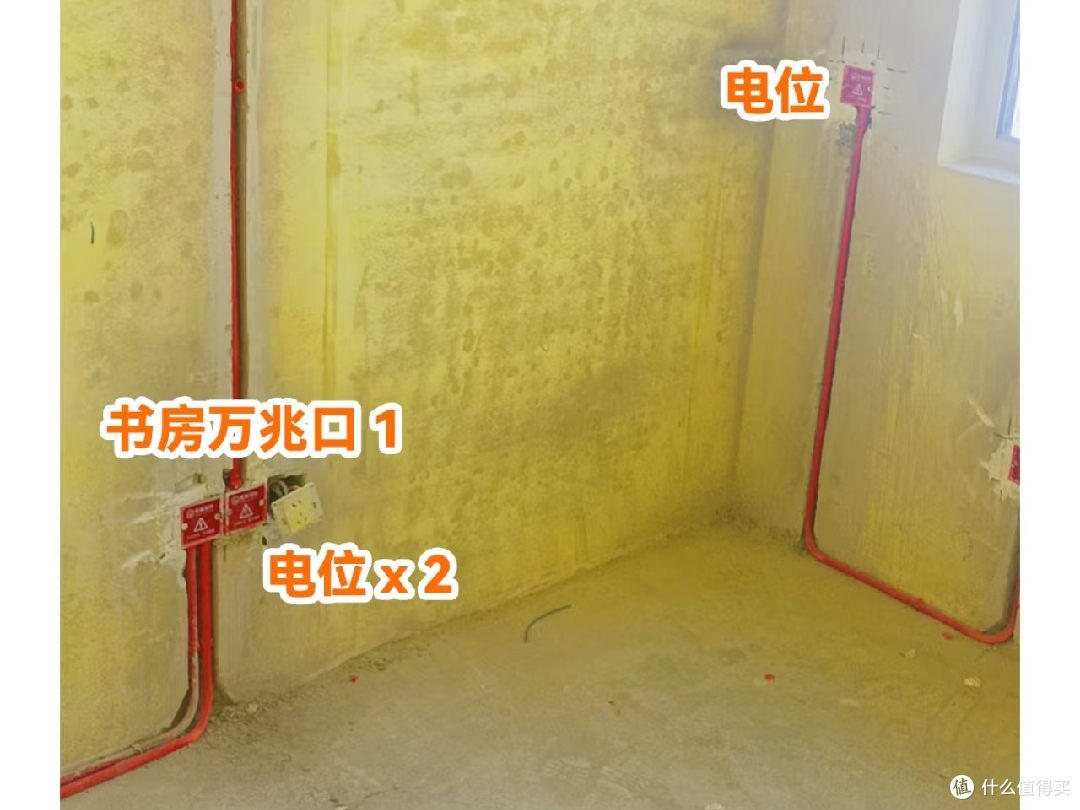

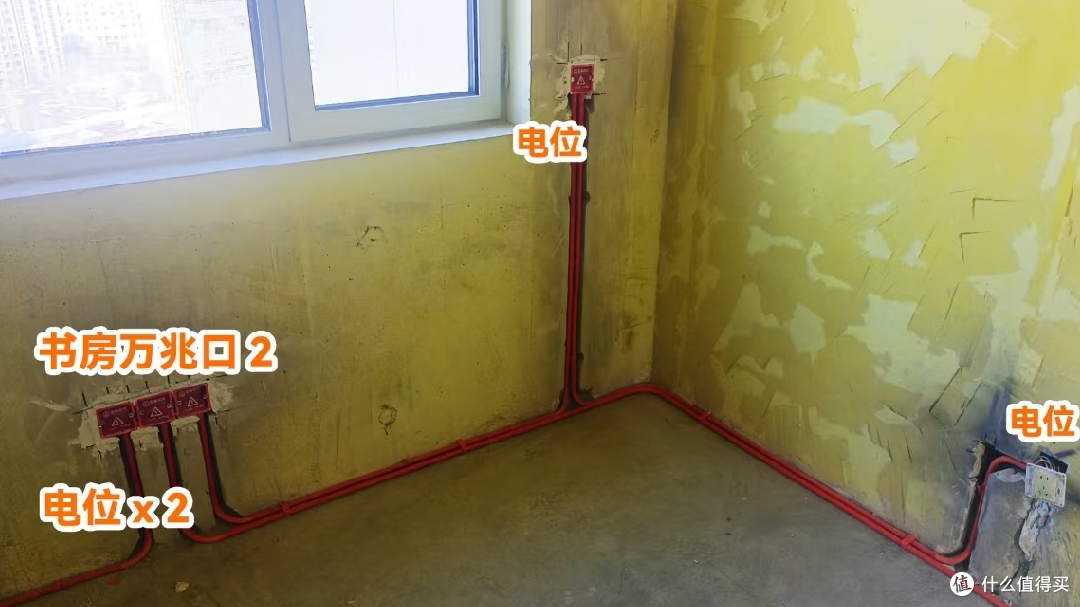

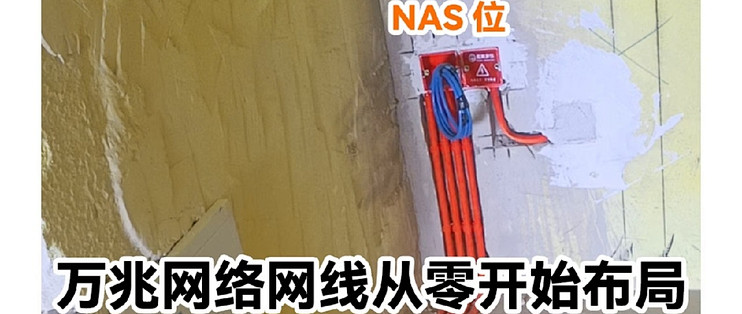

🟩NAS单独扯线，原因就是我的NAS是万兆，但是全屋万兆太贵，也没必要全屋万兆，所以NAS直连书房的PC，于是出两根线到书房分别连PC1和PC2。 NAS再出一根线到交换机，供给全屋能访问NAS的数据（慢速）。

注意事项⚠️：

⛔如果距离较短，五类线也可以跑到近乎万兆水平（实测过），但是为了后期免得升级，强烈建议一步到位，使用六类或超六类网线。或者考虑光纤。

⛔改水电阶段要跟师傅说明白，一般水电师傅没有这类经验，会迷糊。所以不管怎么改，你的思路要特别清晰。。

⛔我的方案也可能不百分百适合你，需要你看我懂我的原理之后平移到你的方案里面去。

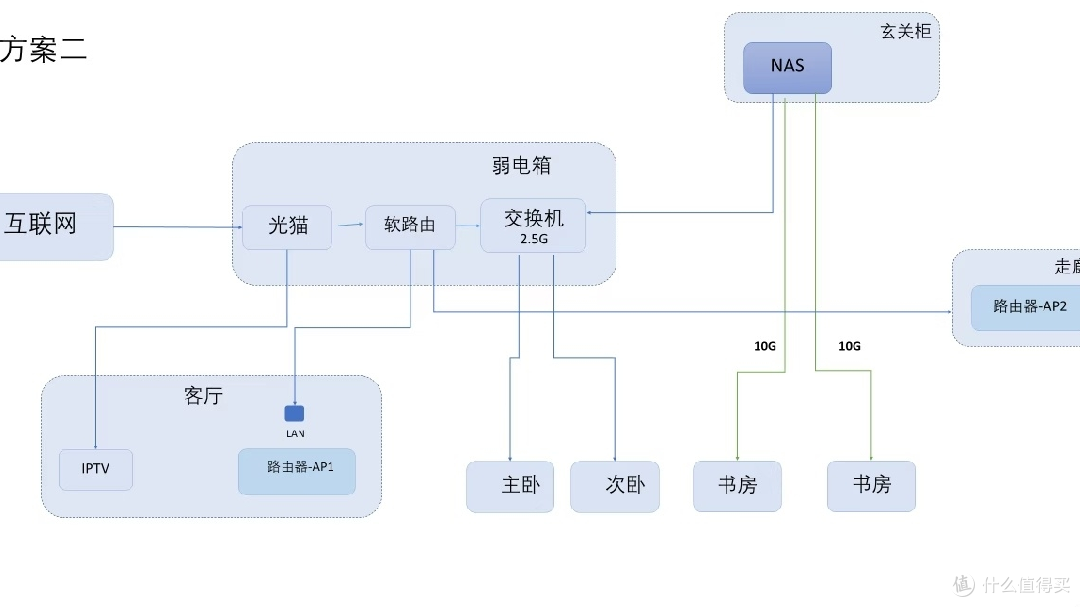

⛔如果考虑软路由，可以参考方案二的网络拓扑图，相信但凡你考虑到了软路由的话， 你一定能看明白我说的啥。好处是能少拉一根网线，但是需要购买一个能充当软路由的设备。最好是需要两个及以上来mash全家的网络。
