最简改装,2块钱重制小米aqara门磁+LD2410毫米波雷达人在传感器
前个月前做了一个,当时设计是将它放在灯具里面,由人体传感器负责检测移动后开灯,由灯内自制的人体存在负责关灯,但是用着用着也是存在使用上的不便利,比如没开主灯的时候设备处于离线状态,这使得我的关灯动作无法全时段准确判断,导致有时候不自动关灯的情况,所以思前想后决定取消掉3.3v的降压模块,用回电池,反正电池用个几年也没问题。
上一篇的传送
和上回的另一个区别是使用了一个IRF540Nmos管来作为开关,也就一块钱一片,LD2410的信号线(下图蓝色线)和GND(黑色线)接入mos管左右两端,当信号线给到电压信号时候,mos管中间脚将和gnd产生短路信号,把这个短路给到门磁干簧管两端就可以使门磁进入闭合状态了,总体思路就是如此了。另外说明10k电阻作为下拉电阻,当蓝线没信号时候,电阻会将mos管复位,如果没有它,门磁将一直是闭合状态。
上面两张是测试时候随便接的,后来找了一个旧的门磁外壳,把LD2410放在里面了,线引出来。另外注意门磁两端正负接法。
门磁红线接MOS中间脚,黑线接GND
为了后续调试方便也接了USB口,粘在两边
最后就成了
测试可用,有人关闭,无人打开。

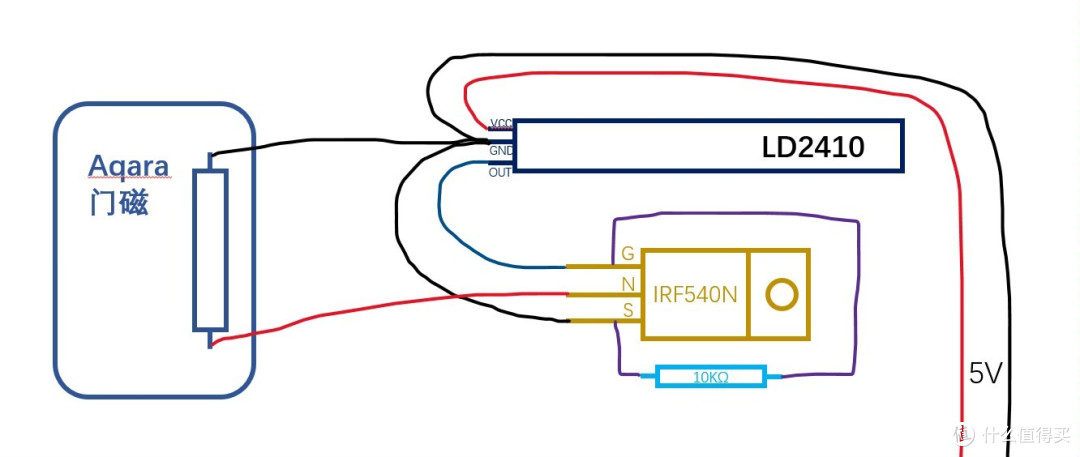

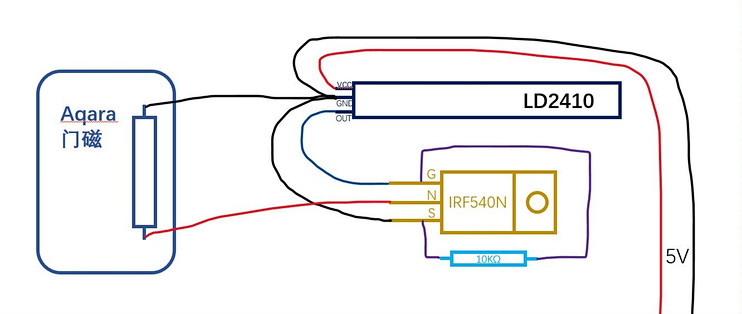

附上接线图吧。
