垃圾佬折腾记录二:华硕B75小板,为了碟醋包了顿饺子
前言:没事逛了逛闲鱼然后看到一堆的御三家老型号的什么B75 B85 这些主板 大部分都还卖100多 真的是传家宝来着 少数卖几十块的不是这里坏就是那里坏的 我蹲了十来天蹲到一套B75-m-PLUS的主板+I3 3220 85块 卖家还贴心赠送了一个散热器 ,真香。
捡垃圾的完整体验
主板:华硕的B75M-PLUS的主板,规格M-ATX的版型 226*198MM
根据华硕官方规范 CPU支持LGA1155插槽Inte®第三代/第二代 i7 / i5 / i3 / 奔腾/ 赛扬处理器支持 22/32 纳米中央处理器
支持 Intel® Turbo Boost 2.0 技术
两个DDR3 内存卡槽 根据华硕官网参数 最高可扩展至16GB , DDR3 2200 (超频) /2000(超频)/1800(超频)/1600/1333/1066 MHz·nonECC un-buffered内存条双通道内存架构
1 x PCI Express 3.0/2.0 x16插槽 2 x PCI Express 2.0 x1插槽1 x PCI 插槽
Intel@ B75 Express芯片组:5 x Serial ATA 3.0 Gb/s 接口(蓝色)1 x Serial ATA 6.0 Gb/s接口(灰色)
后面板接口
1x PS/2 键盘/鼠标两用接口(紫色/绿色)1x DVI-D输出接口1 × VGA输出接口1 × RJ-45 网络接口4x USB 2.0/1.1设备接口2 × USB 3.0/2.0 设备接口(蓝色)3 × 音频接口

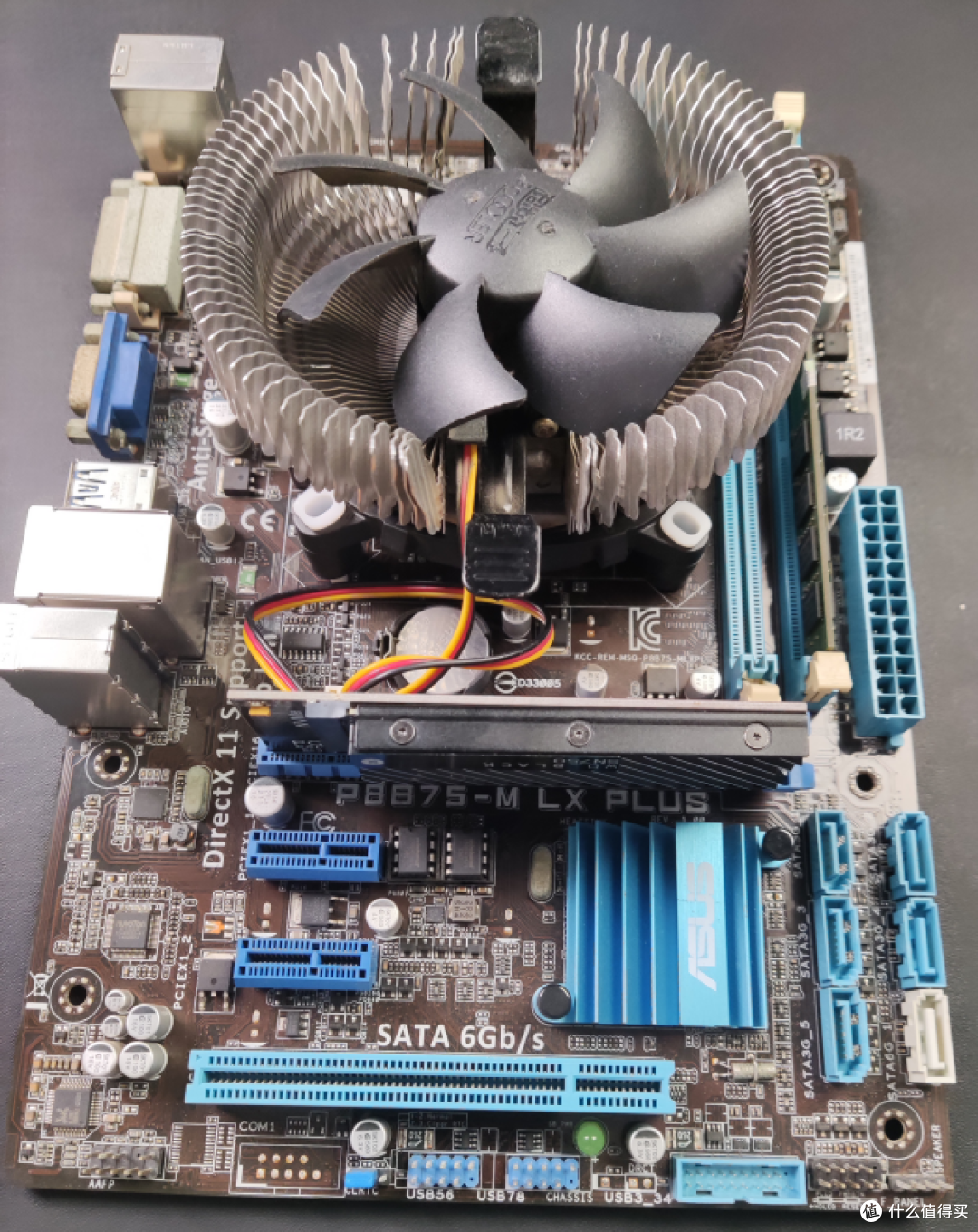

主板结构图
CPU电源管理芯片为P1625 具体支持多少相供电都找不到这个参数只找到一个脚位图
细数了一下主板上面的电相 应该是五相 一相内存供电 一相核显供电 三相CPU供电
这BIOS芯片挺立体的 拆卸方便 用夹子也好使
左下角的位置是一个瑞昱的ALC 887音频芯片 这个价位和这时期的主板几乎都是用的这声卡方案,可支持高保真6+2声道音频编解码芯片*-支持音频接口检测(Jack-Detection) 、多音源独立输出(multistreaming)、anti-pop 功能、与前面板音频接口变换(JackRetasking)
主板I/O管理芯片为nuvoton (新唐)nct5535d主要是用来连接外部低速设备,如键鼠、 串口等外设,也可以监控主板板载硬件上几个关键零部件的数据信息,包括电源电压、风扇速度和主板温度等。
网卡芯片是大家所熟悉的瑞昱小螃蟹 RTL8111系列 千兆级别的,这个价位的主板绝大部分都是用的这颗千兆网络芯片方案。
CPU
型号为I3 3220 插槽类型:LGA 1155 CPU主频:3.3GHz 制作工艺:22纳米 二级缓存:2×256KB 三级缓存:3MB 核心数量:双核心 四线程 核心代号:Ivy Bridge 热设计功耗(TDP):55W 总线类型:DMI总线 5.0GT/s 适用类型:台式机 倍频:33倍 外频:100MHz
买来和主板装一起的 看着成色还不错 和主板一起购买花费85元 来自小黄鱼
将CPU拆下来 针脚也完好 应该也不会翻车
CPU的状态也良好 虽然也是战损成色 毕竟也使用了N多年了
散热器 简简单单的镀铜风扇 支持的CPU功耗 65W以内 转速大概2000左右 电压12V 没有只能调速功能,默认全速 花费0元 卖家赠送 来自小黄鱼

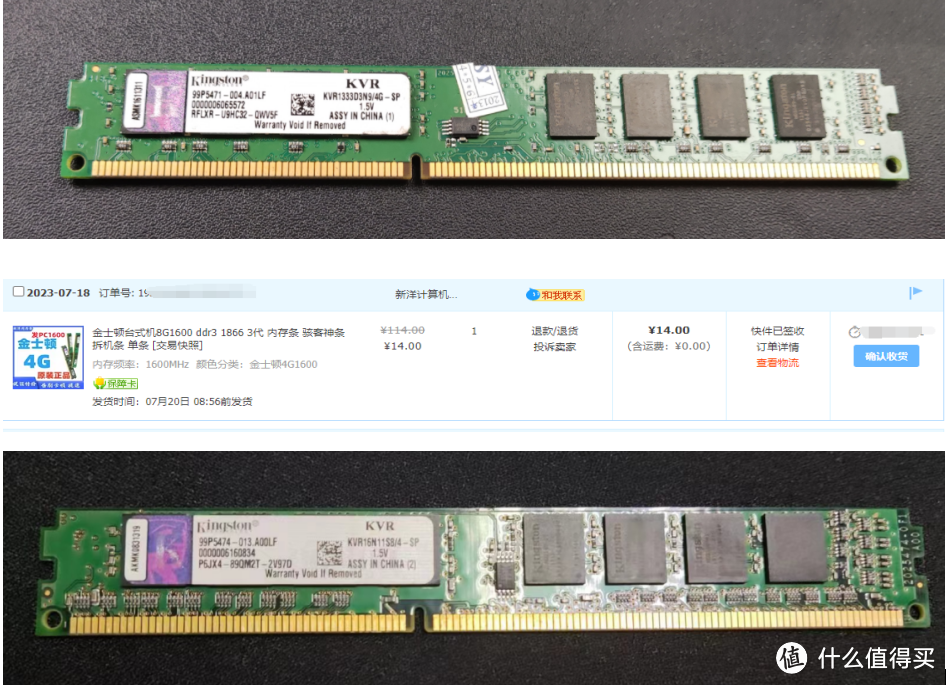

内存 两条金士顿 DD3 4G 1333MHZ 一条来自小黄鱼 23元 一条来自淘宝14元 所以各位大佬在购买时注意对比下拼多多 淘宝等平台的价格 小黄鱼不一定就很便宜 有可能还是传家宝比哪都贵 刚开始就想使用一条4G的 结果啥也没干 内存爆满了 最后不得已又买了一个4G 内存
硬盘是 上一期的SATA固态硬盘 来自小黄鱼45元
中间有买一个转接卡10块 在加上我的矿盘 本想用来做M.2启动 最后发现怎么折腾都不行,怎么弄都找不到引导
无法用这转接的m.2硬盘做系统启动盘 只能做从盘 储存用

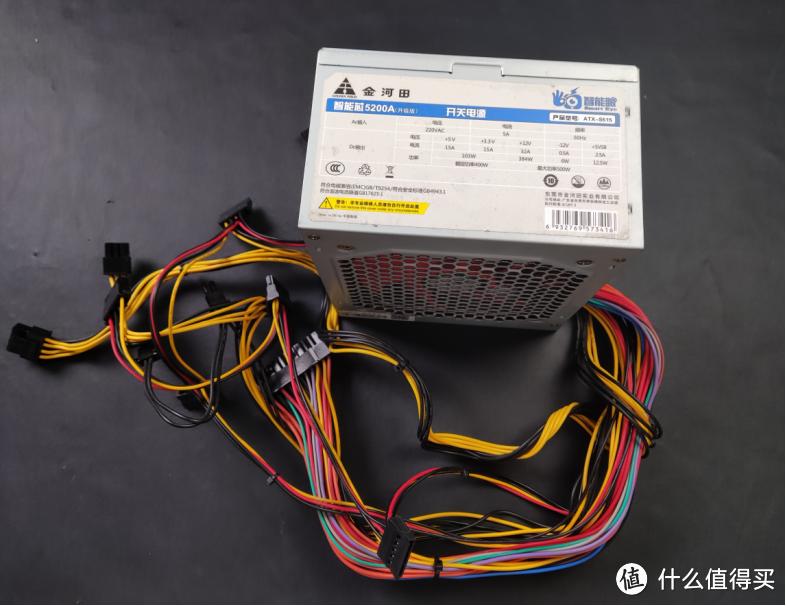

电源上一期的 金河田5200 额定功率400W 最大功率500W 45元 来自小黄鱼 这个电源我可能会一直捡垃圾用下去
机箱 麻雀V200 M-ATX的小机箱 产品尺寸:260*165*353mm包装尺寸:400*205*305mm主板支持类型:MICRO ATX/ITX支持散热器高度:140mm支持电源:ATX标准电源支持显卡长度:250mm硬盘装置:HDD*2+SSD*2散热装置:后板 80mm*11/0端口:USB3.0*1+USB2.0*1+HD audio五金材质:SPCC全烤白 材料厚0.6MM 淘宝入手69元

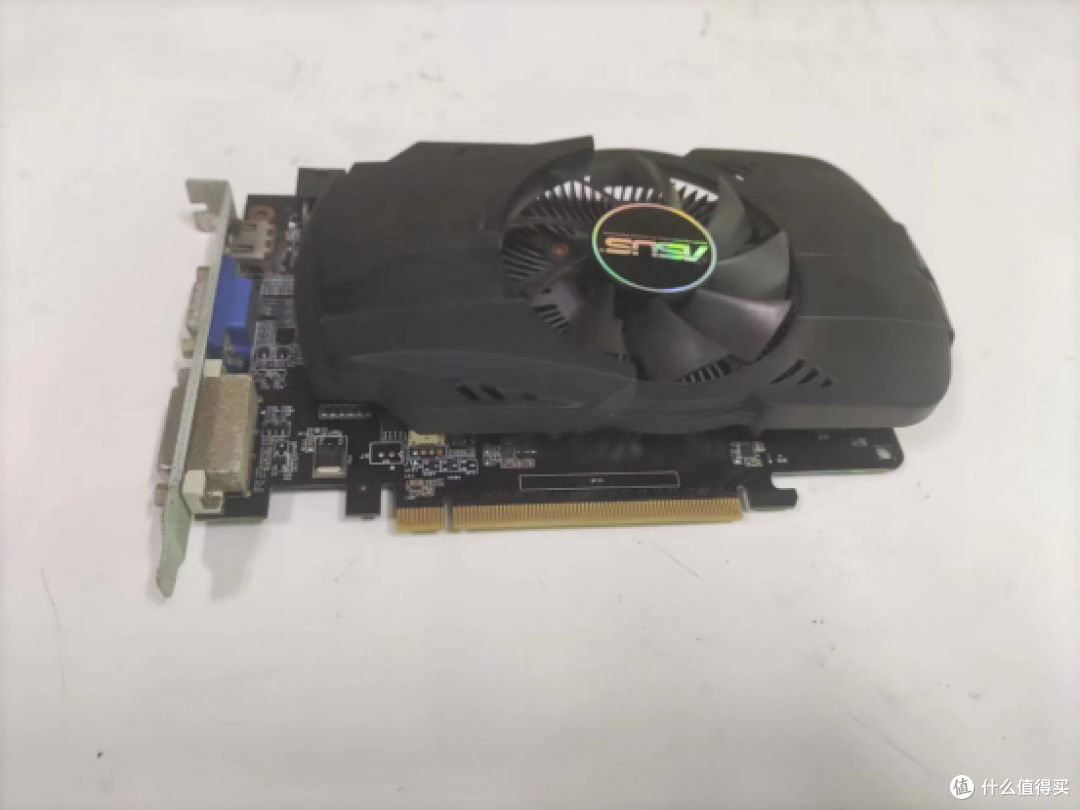

显卡 华硕650 1G
华硕650 1G GD5显卡看外观应该是华硕战骑士GTX 650-FMLII-1GD5型号,小黄鱼购买花费人民币70块,上一期X58使用的 本来这一期是想用核显看看能干嘛 结果试个CF游戏直接CPU内存爆满 卡爆了 不得已又把X58主板上的显卡拆下来 干 为了一叠醋包了一顿饺子

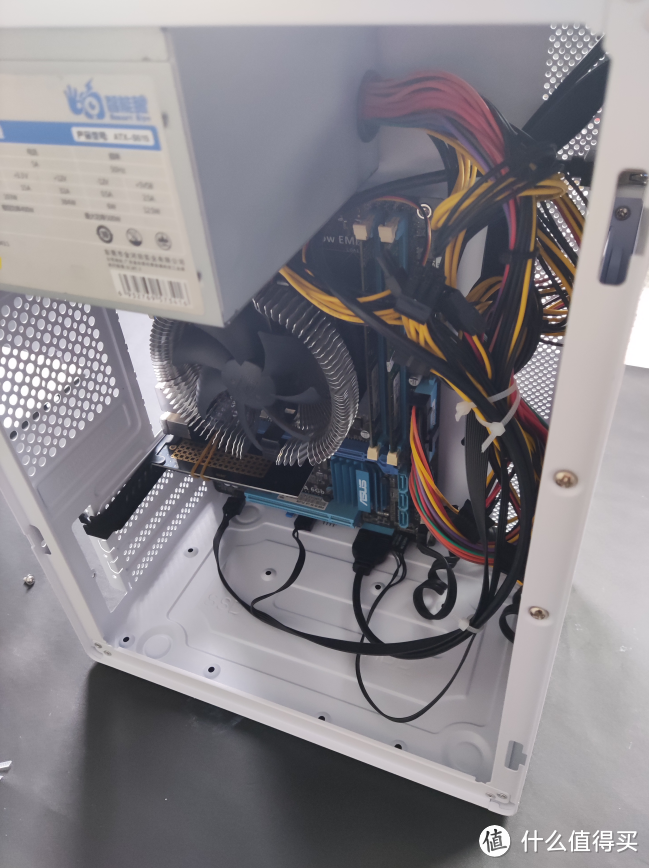

实物安装图 别问为什么这么丑 装的时候才发现我TM 没有挡板 线也懒得理了 就这叼样吧 要是线理好了 还有一个挡板 看着应该还是不错的
装机过程中的小插曲
注意安装CPU风扇供电的时候要接CPU FAN 否则就会出现报错不给你启动, 这一类的主板 cpu散热器的供电一定要先插CPU FAN 怎么看 在针脚的旁边 一般都会有 CFAN 或者是CPU FAN 的字母
性能测试

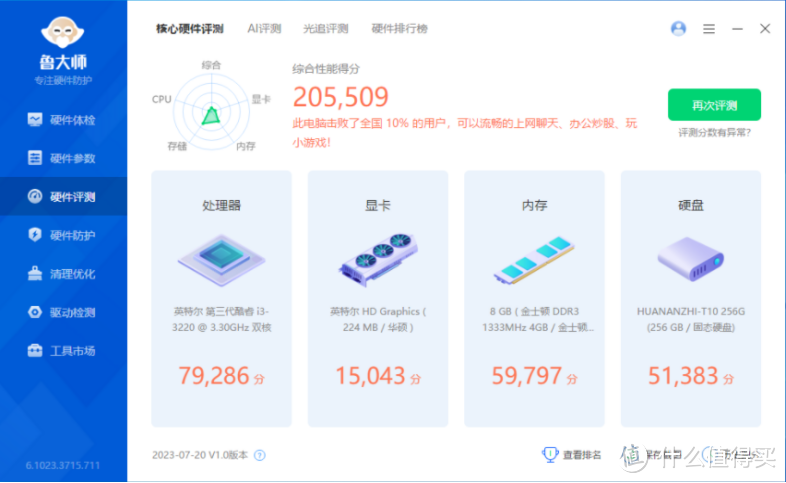

先来看看鲁大师配置图 这是最开始单个4G的配置图

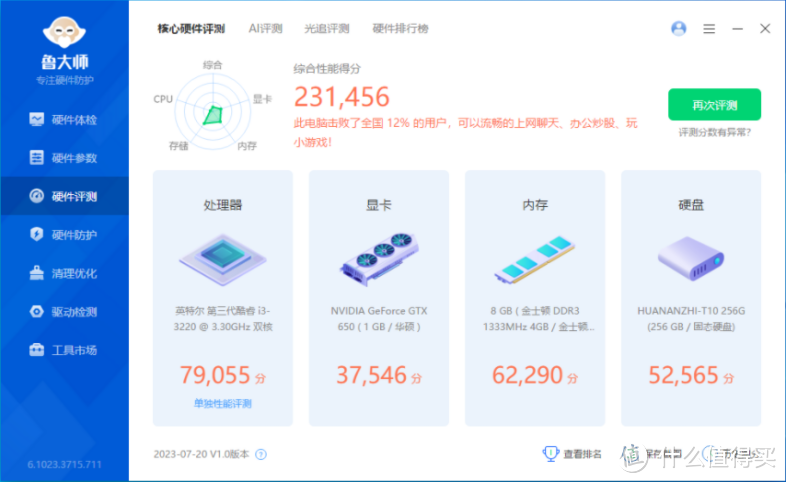

这是双4G和加装独立显卡的配置图
电脑用鲁大师跑分单通道的情况下 cpu得分7.8W分,盒显跑分1.1W分,内存跑分3.3W分,硬盘跑分5.2W分,综合跑分17.6W分。
双通道内存的情况下cpu跑分7.9W,核显跑分1.5W,内存跑分5.9W,硬盘跑分5.1W,综合跑分20W 可以明显看到双通道的情况下 cpu和显卡的跑分明显比单通道的跑分要高
加上独立显卡之后跑分继续增加 cpu跑分7.9W,GTX650 1G跑分3.7W,内存跑分6.2W,硬盘跑分5.2W,综合跑分23W
芯参数老版本的鲁大师跑分这I3 3220 仅有2.3W的跑分,所以跑分低的要注意下自己的鲁大师版本和内存通道情况
鲁大师跑分跑完先来烤机一下,CPU 和FPU双烤半个小时 cpu温度也仅仅50度左右,说明这cpu功耗不高,使用十来块的镀铜风扇稳稳的压住,不要有温度焦虑。

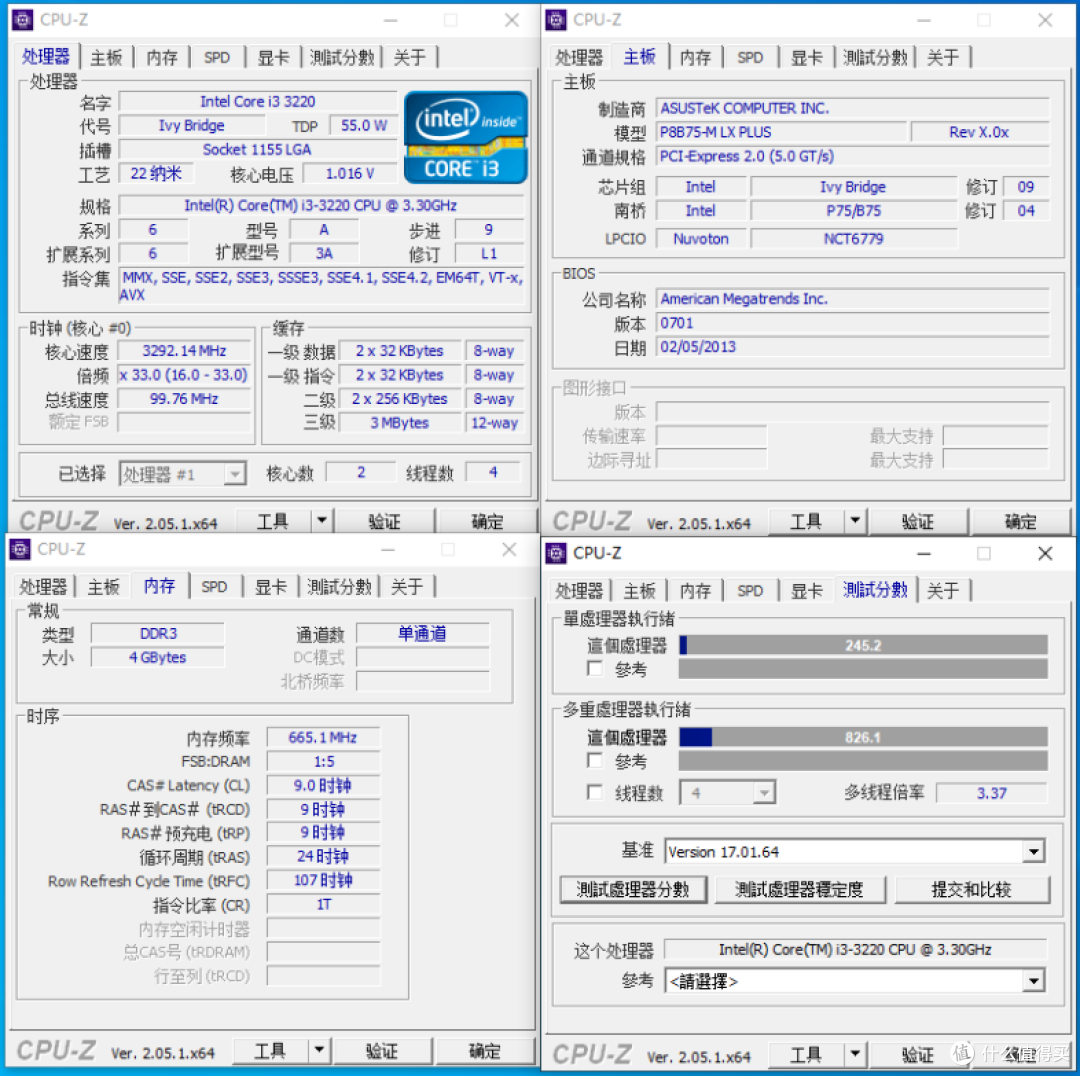

CPU-Z硬件识别cpu型号为intel core I3 3220,代号ivy bridge, TDP功耗55W,接口为LGA1155,工艺为22纳米,步进9.双核心四线程。主板型号为P8B75-M X PLUS PCIE 规格为PCIE2.0,使用南桥为P75/B75。内存最先使用一个4G 识别为DDR3 单通道4G 1333MHZ。这处理器单核跑分245.2,多核跑分826.1。
简单进行了一个工作运行 cpu和内存都100%爆满了,如果是多任务使用,或者是当主力机这cpu和内存大小不太适合
继续接着测试 通过使用AIDA64的内存缓存测试单通道的情况下读9658MB/S,写9913MB/S,复制9651MB/S,延迟69.6NS.读写复制的跑分非常接近。
通过使用AIDA64的内存缓存测试双通道的情况下读18316MB/S,写18686MB/S,复制17034MB/S,延迟68。0NS.读写复制的跑非常接近的同时和单通道测试的时候几乎是提升了双倍,所以经济允许的情况下还是使用双通道更好。
跑内存缓存测试的时候顺便测试了TM5也成功过测
这是GPU-Z 识别到的核显GPU的参数,这从核显得型号确实也没有12/13代核显那般惊艳,但家用和看个电视这些还是足够了
这个是图吧工具箱识别到的硬件参数,硬件识别都是很准确。所以能只要您细心或者是会用百度,能检测硬件的软件有很多。

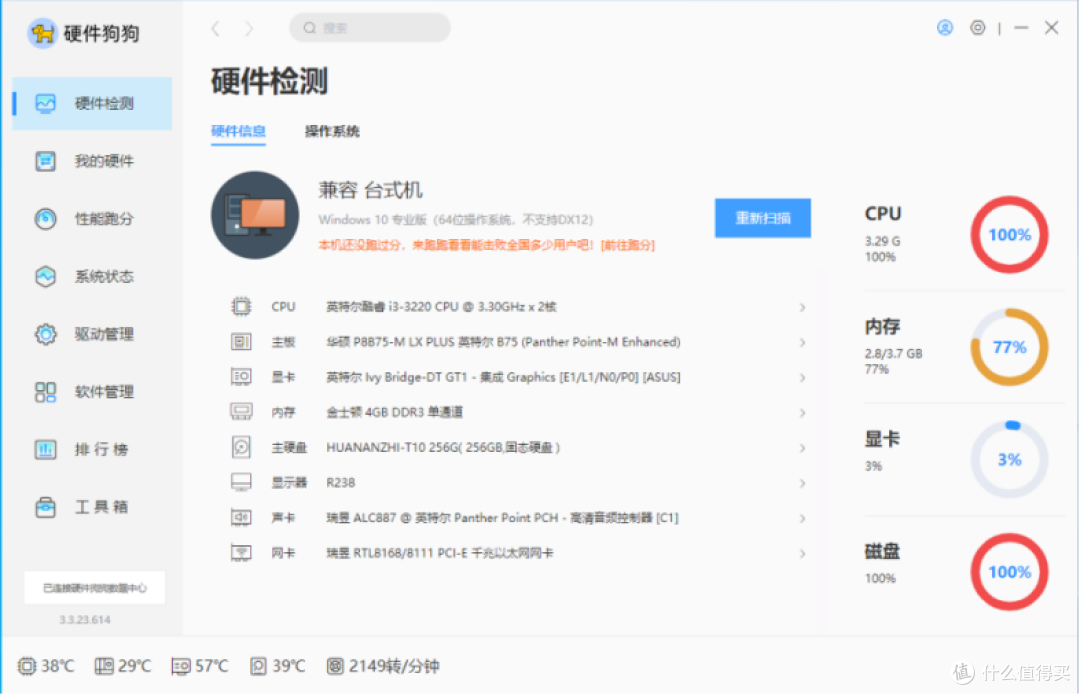

这是硬件狗狗识别到的参数,这里同时打开了鲁大师,AIDA64,浏览器和WEGAME,可以看到硬件使用率几乎全部爆满了。

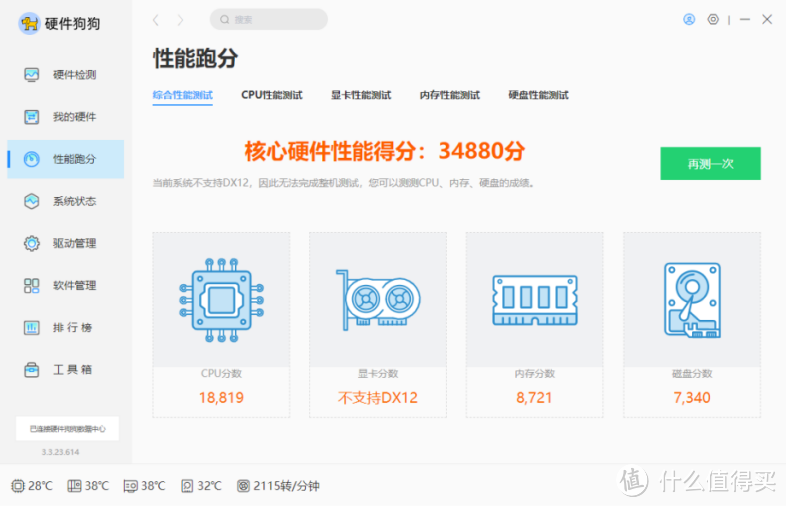

硬件狗狗跑分为cpu1.8W,显卡无。内存0.8W,硬盘0.7W,综合跑分3.4W

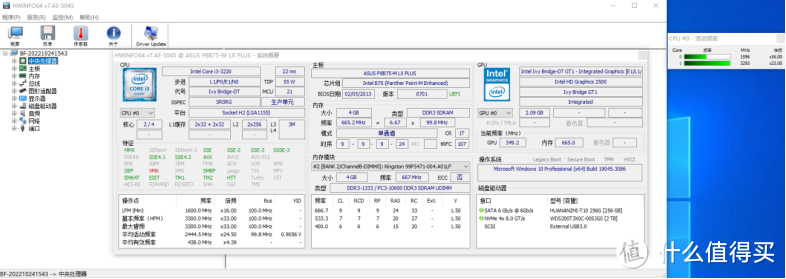

HWINFO64识别cpu GPU 主板参数 很清晰一目了然
CPUID HW监视电压工作情况

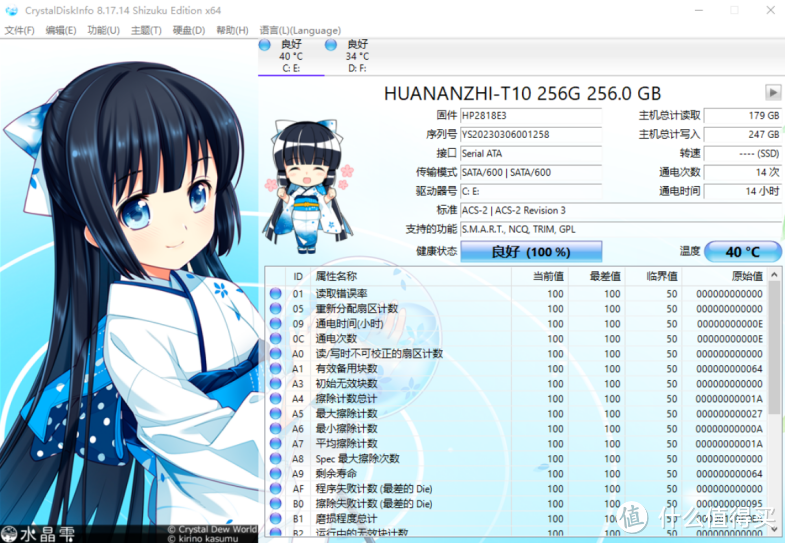

主板自带SATA3.0工作情况,使用CrystalDiskInfo识别可以看到他正常工作在SATA600也就是SATA3.0的状态
使用CrystalDiskMark和AS SSD进行读写测试,分别为读541MB/S 写501MB/S,读445MB/S 写451MB/S 御三家名不虚传,SATA3.0的读写非常标准
使用PCIE X16卡车进行对M.2 NVME 硬盘转接当存储盘使用,使用CrystalDiskInfo软件可以看到转接的M.2 NVME 可以工作到X4 2.0的一个状态
使用CrystalDiskMark和AS SSD进行读写测试,分别为读1707MB/S 写1604MB/S,读1533MB/S 写1440MB/S 正常的X4 2.0的读写也是在1500MB/S 左右的 可以看到转接的m.2 NVME 也是可以工作在正常的一个水平。
PERFORMANCETEST64测试18分钟,FPS 194,cpu使用率98%,内存89%,也是爆满的状态

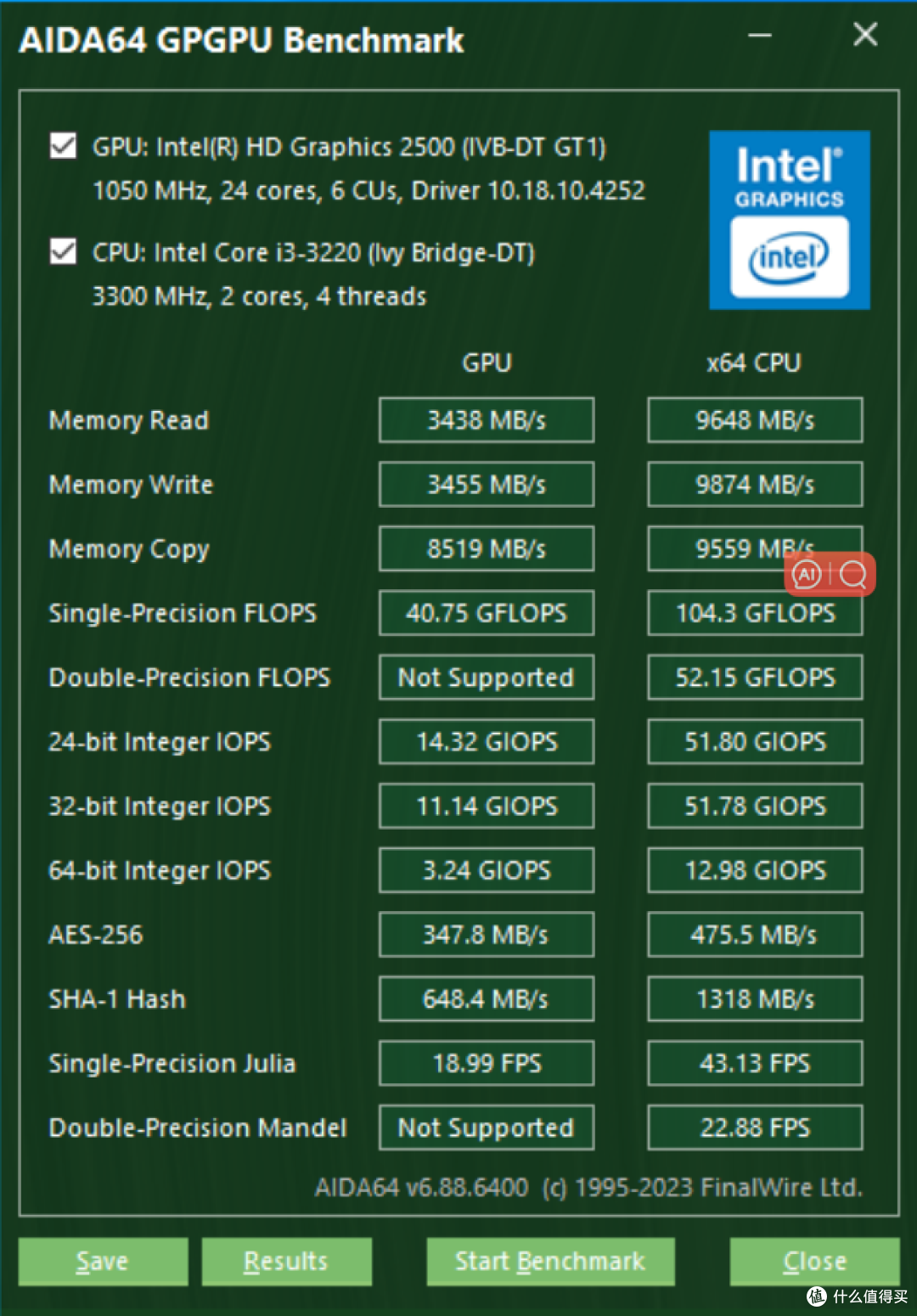

DIDA64 CPUGPU基准测试的数据
Crossmark 测试总体得分324,生产率436,创造性236,反应能力344,对比现在的新平台瞠乎其后。
CINEBENCH R15的cpu跑分250, 核显 8.16,GTX650 1G 45.27。

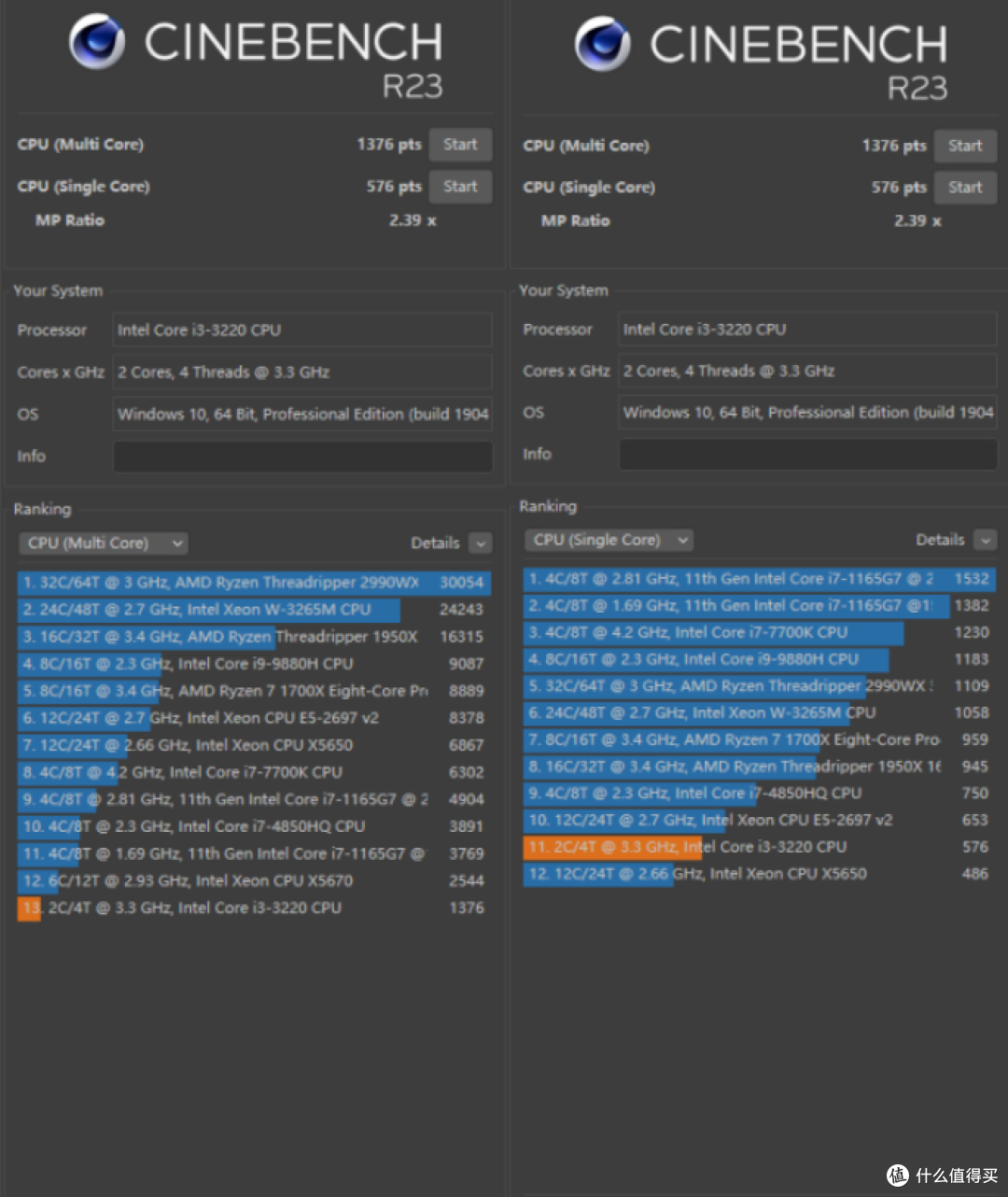

CINEBENCH R23的cpu跑分,单核576,多核1376。
英特尔酷睿I3 3220 这cpu和其他的志强cpu对比也是轻松被秒杀
3Dmark 跑分 1401
Cpu天梯排行也是垫底
这是芯参数上多个cpu的性能对比,也是各种薄杀
最后是游戏实测的效果,8G 内存没有独立显卡的情况下核显CF 都带不动,FPS只有49
只安装了一个GTX 650 1G的独立显卡情况下,FPS 轻松到100+
总结,这一套没有独立显卡的情况下只能简单的办公或者是家用看个电视,需要加装独立显卡才能简单畅玩wegame等游戏,可以把cpu换成3470/3570 会有更明显的改善但是价格就高了,这个时候就要对比一下6代以后的价格了看看是否值得继续在B75主板升级。
