拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

2019-12-17 19:45:29 21点赞 17收藏 8评论

2019年12月10日0点,任天堂Switch国行版在京东、天猫、苏宁等平台正式开售,预装《新超级马力欧兄弟U 豪华版》体验版,并且标配了一款输出功率为39W的USB PD快充充电器。国行版官方建议零售价2099元,截止目前已在各个销售渠道获得消费者的一致好评。

同时,国行版任天堂Switch的原装充电器也已经同步上架销售,单独售价为199元。充电头网在第一时间便购买了这款充电器,下面就为大家分享这款充电器的内部结构。此前也先后分享了日版原装充电器、英规原装充电器的拆解,感兴趣的朋友可以了解详情。

一、国行版Switch原装充电器HAC-002(CHN)外观

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

国行版任天堂Switch原装充电器的外壳包装带有挂钩设计,正面印有充电器的外观图片,左上角印着产品的品牌logo;产品名称:Nintendo Switch电源适配器。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

包装盒背面为产品的相关参数及厂商信息。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

侧面为充电器使用场景图,可以直接给Switch主机供电。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

另一个侧面是充电器给底座供电的场景图。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

包装盒顶部贴有tencent腾讯的封条。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

因为是单独购买的充电器,所以包装盒里面除了充电器之外,还配了使用说明书、包修卡等附件资料。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

充电器通体呈黑色方块状外观,与此前的版本保持一致,顶部居中印有Nintendo的品牌logo。充电线缆与充电器主机之间为一体式设计,并在连接处采用了抗弯折处理。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

AC输出端为固定式国标两脚插头。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

充电器型号:HAC-002(CHN);输入:100V-240V 50/60Hz 1A;输出:DC 5.0V/1.5A或15.0V/2.6A。制造商:台达电子工业股份有限公司,已经通过了CCC认证,并且满足VI级能效标准。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

充电器附带的是一根长约1.5m的USB-C充电线缆。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

USB-C接口也有Nintendo的logo,线缆与接口的连接处同样采用加强处理。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

线材供应商为LINETEK(台湾得良电子股份有限公司),同时也是DELL、三星、HP等品牌的电源线供应商。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

这款充电器的体积比苹果30W充电器稍大。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

厚度相当于一元硬币直径的1.5倍。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

整个充电器的净重约为167g。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

使用ChargerLAB POWER-Z KT001检测充电器的PDO报文,显示支持USB PD2.0协议,显示仅有5V/1.5A、15V/2.6A两个电压档位。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

兼容性方面,除了USB PD2.0快充协议之外,这款充电器仅支持USB DCP协议,不兼容市面上常见的快充协议。

二、国行版Switch原装充电器HAC-002(CHN)拆解

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

打开充电器的外壳,取出内部PCBA模块。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

PCB板背面一览,左侧为初级部分,右侧为次级部分。接下来先看部分主要元器件详细信息。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

输入整流桥LT9B31。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

PWM主控芯片,丝印DAP0500,台达定制型号,详细资料未知。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

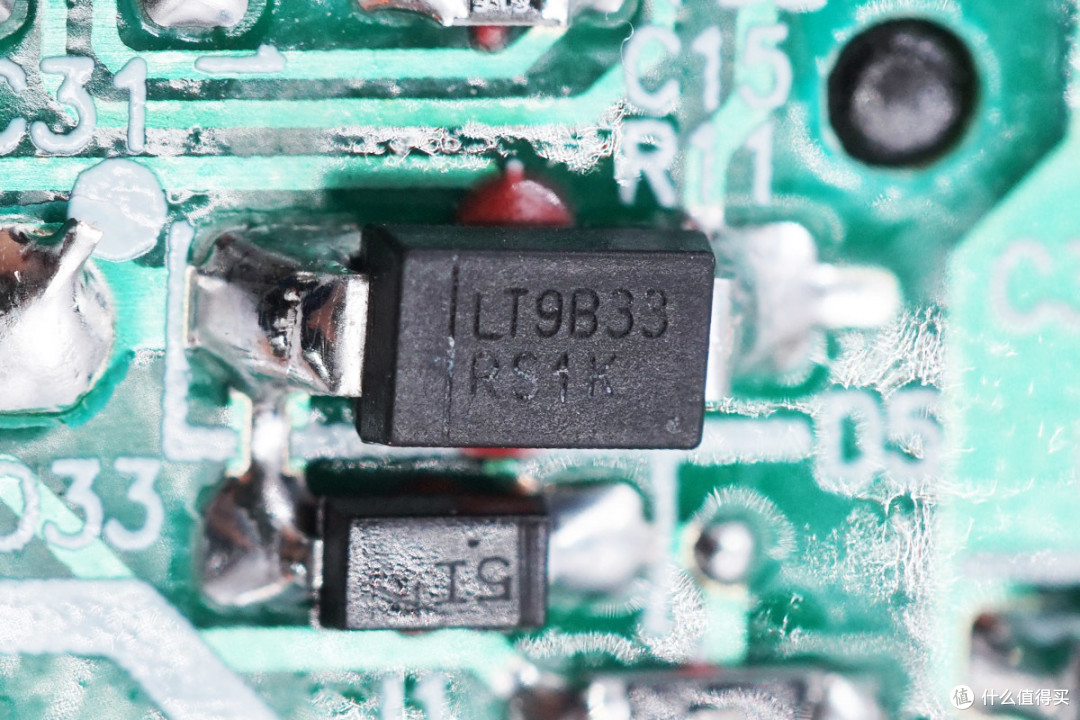

丝印LT9B33的二极管。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

亿光 EL1013光耦,置于初级和初级电路之间,用于电压反馈。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

输出VBUS开关管,APEC AP6679GM,PMOS,耐压30V。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

APEC AP6679GM 详细资料。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

USB PD协议芯片,丝印DASO12。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

PCB板正面主要是插件元器件,有两处使用了金属散热片,分别对应初级开关MOS管和次级同步整流MOS管两个功率器件。元器件之间使用注胶处理,用以固定元器件并加强散热性能。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

输入端延时保险丝,3.15A 250V。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

共模电感采用绿漆磁芯。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

铜带绕制。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

来自东芝的初级开关MOS管,型号TK10A60DR,外侧的两个管脚套有磁环,抑制干扰。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

东芝 TK10A60DR 详细资料。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

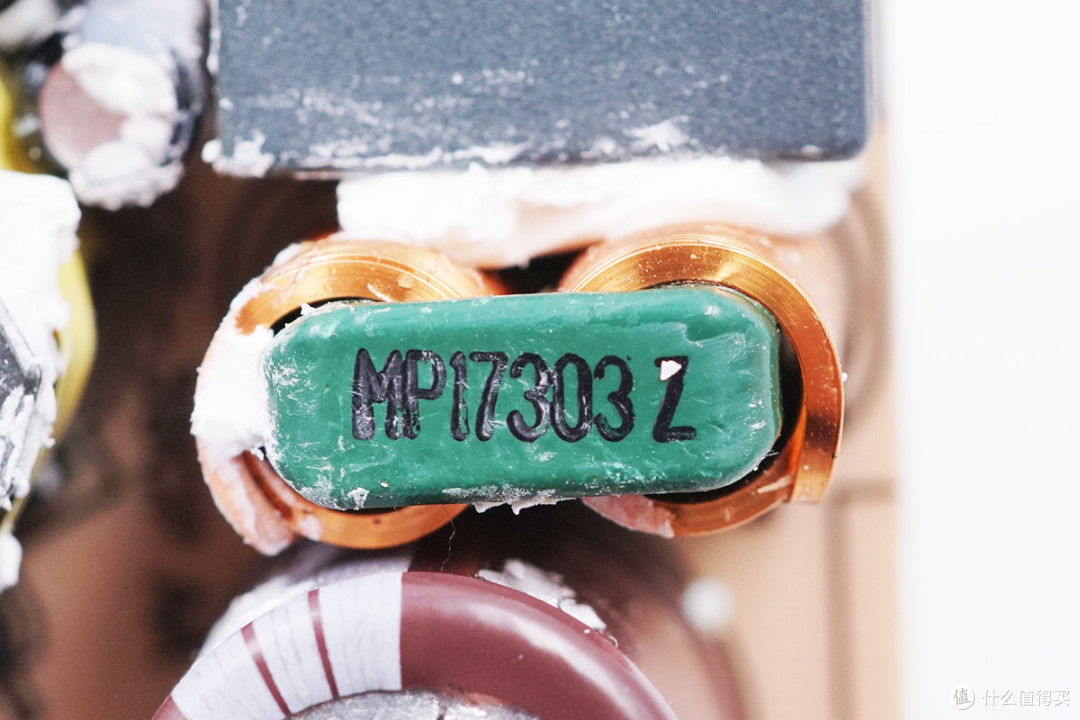

和功率管串联的一颗热保护元件,动作温度115℃,在散热器温度达到时断开电路保证安全。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

蓝色Y电容用于输出抗干扰。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

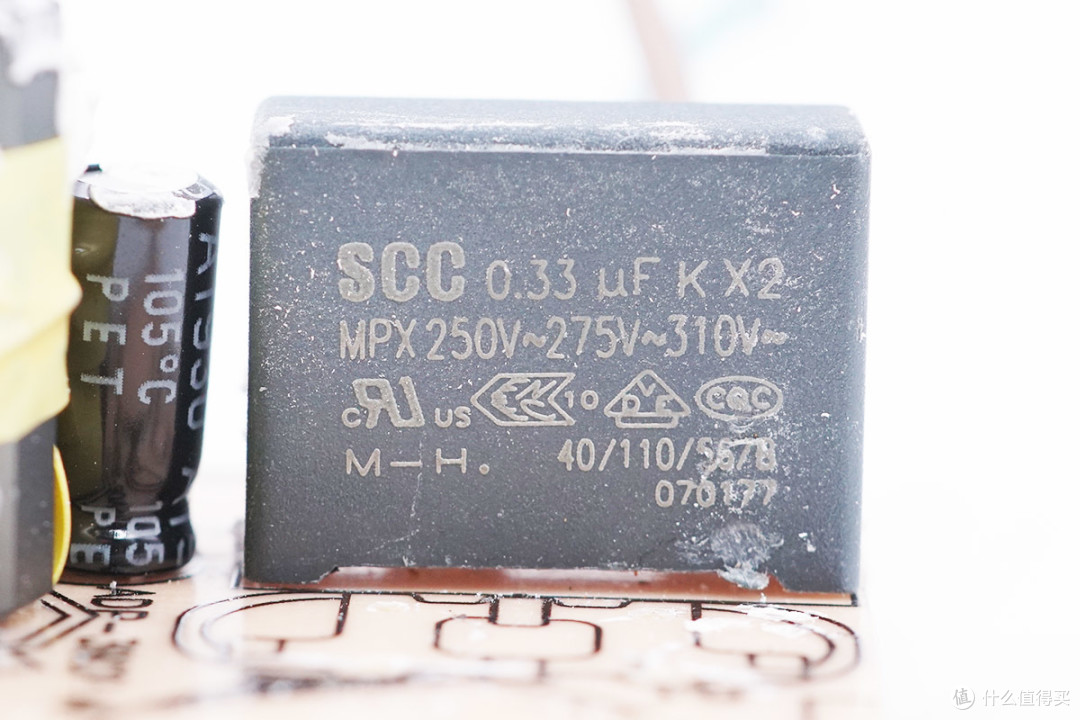

安规X2电容,容量为0.33μF,旁边为PWM芯片供电电容。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

PWM芯片供电电容来自Rubycon红宝石,规格100V 8.2μF,ZLH长寿系列。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

变压器顶部有丝印信息,多股线芯输出,台达代工。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

输入滤波采用日化的KHE系列电解电容,规格400V 68μF。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

采用Rubycon红宝石的电解电容作为输出滤波电容,规格为250V 820μF,ZLH长寿系列。旁边是次级同步整流MOS管。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

另一颗PWM芯片供电电容使用热缩管包裹。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

来自红宝石,规格100V 4.7μF,YXF小型化系列。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

次级整流肖特基二极管,外侧两根管脚套磁环。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

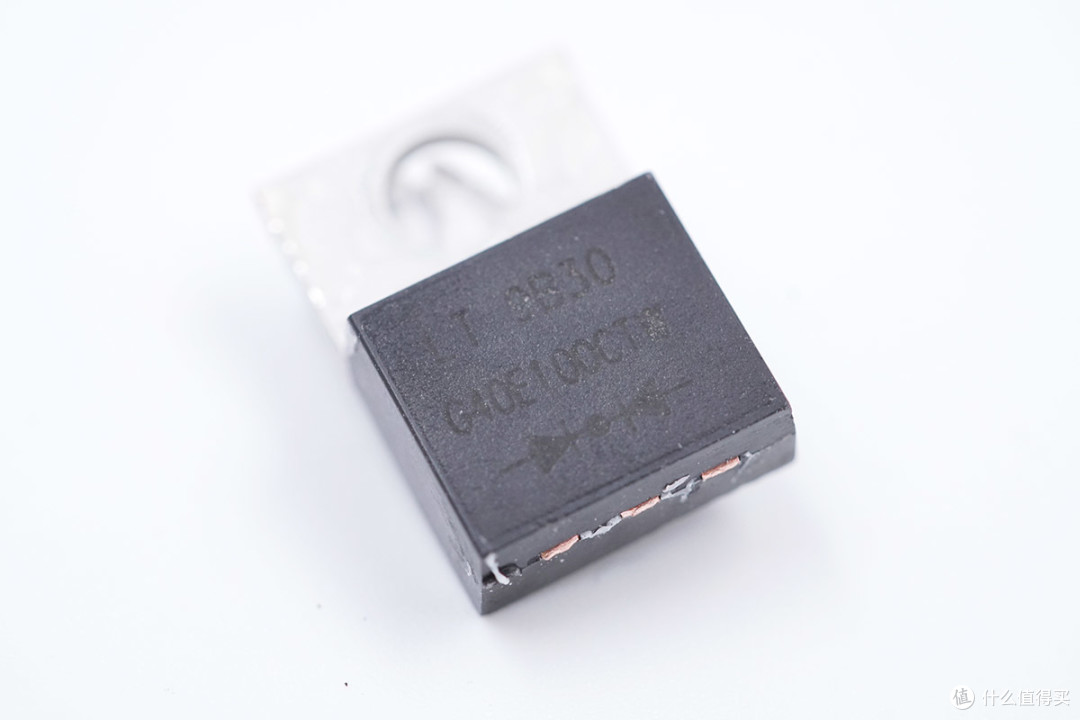

光宝 G40E100CTW,40A100V肖特基。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

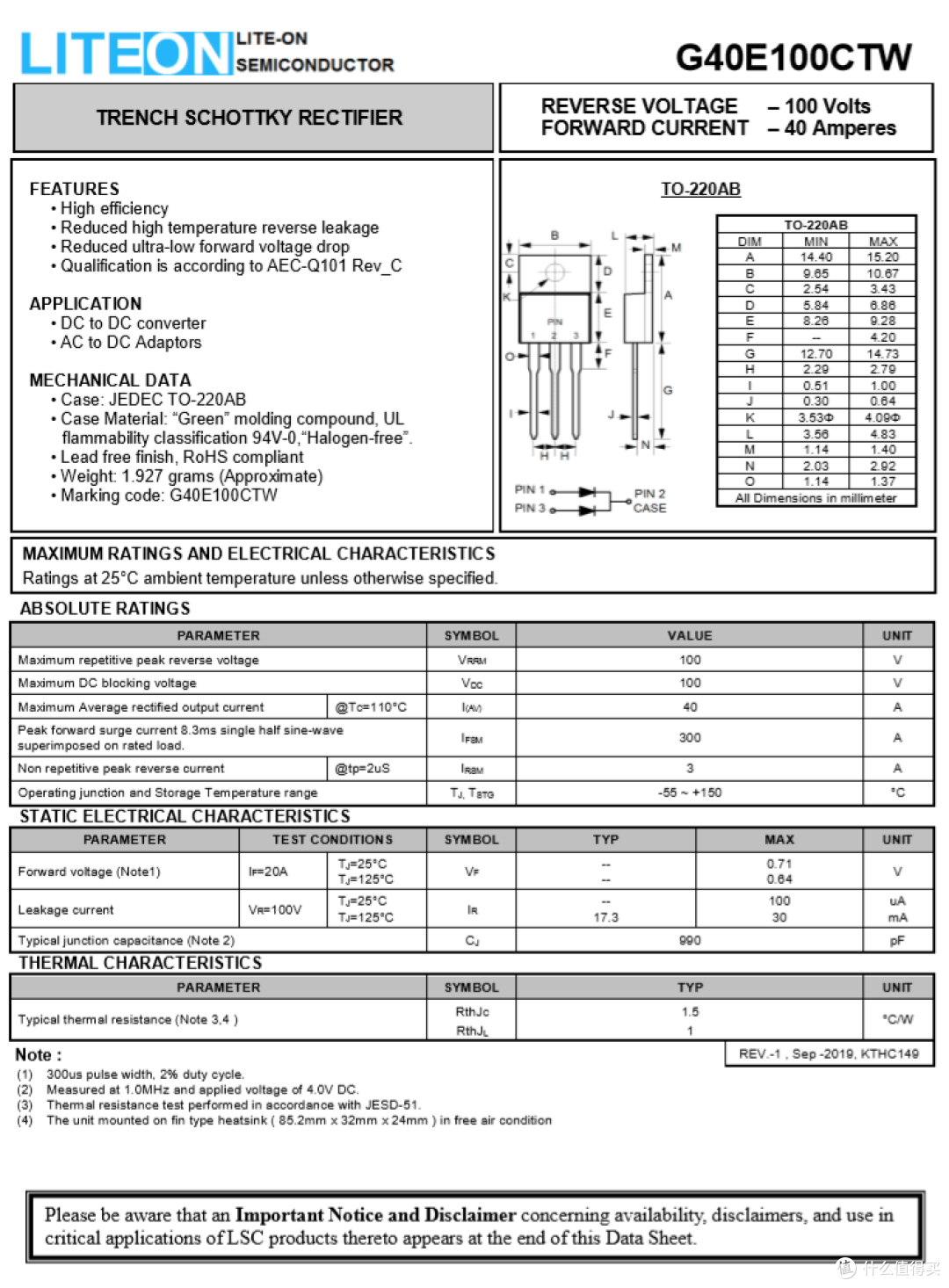

光宝 G40E100CTW 详细资料。

拆解报告:国行版任天堂Switch原装36W USB PD快充充电器HAC-002(CHN)

充电器全部拆解完毕。

充电头网拆解总结

国行版任天堂Switch原装快充充电器在外观方面与此前的拆解的版本没有太大区别,仅型号发生改变,仍然支持USB PD快充协议,最大输出功率为39W,自带线缆设计,给设备充电非常方便。

这款充电器由台达(DELTA)代工,初级PWM控制器及协议芯片均采用台达自家芯片;电容全部采用日系;输出整流采用肖特基二极管;电路板采用红胶波峰焊接工艺。考虑到长时间满载工作的发热,充电器初级开关管散热片上有温度保护元件,过热自动断开,避免充电器因高温发生危险,属于一流大厂的做工。
