拆解报告：Lenovo联想YOGA 65W USB PD快充充电器YG65

随着笔记本电脑充电接口逐步向USB-C统一，市场对中功率USB PD快充充电器的需求量明显上升，尤其是65W这个功率段，大部分轻薄型笔记本电脑都会选用这个充电功率。

近期，老牌电脑厂商联想推出了一款YOGA 65W USB PD快充充电器，并有红、白两种配色。作为笔电配件，这款产品主打小巧便携、多设备兼容的卖点，非常适合差旅人士使用。充电头网在近期便对这款充电器进行了详细的拆解，下面就为大家分享其内部结构及用料做工。

一、联想YOGA 65W充电器外观

包装盒设计简约，中心位置印有充电器的外观图。

包装盒采用天地盖设计，底部印有产品的参数信息。

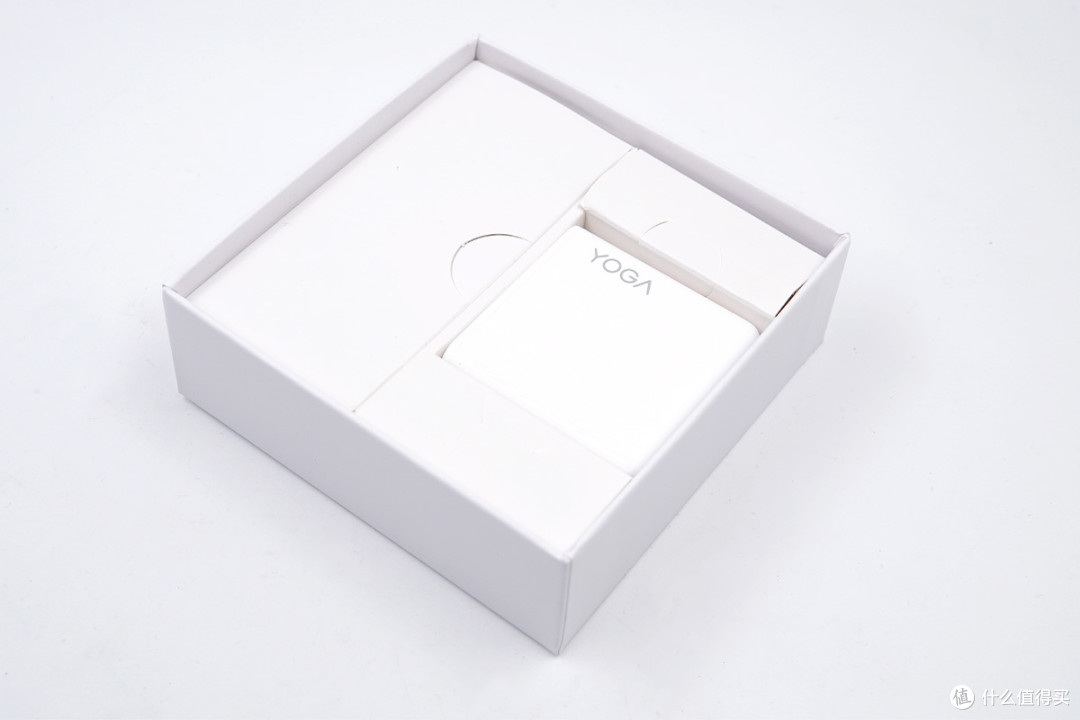

打开包装盒，充电器放置在凹槽里进行固定保护。

包装内含充电器、100W CC快充数据线和使用说明书。

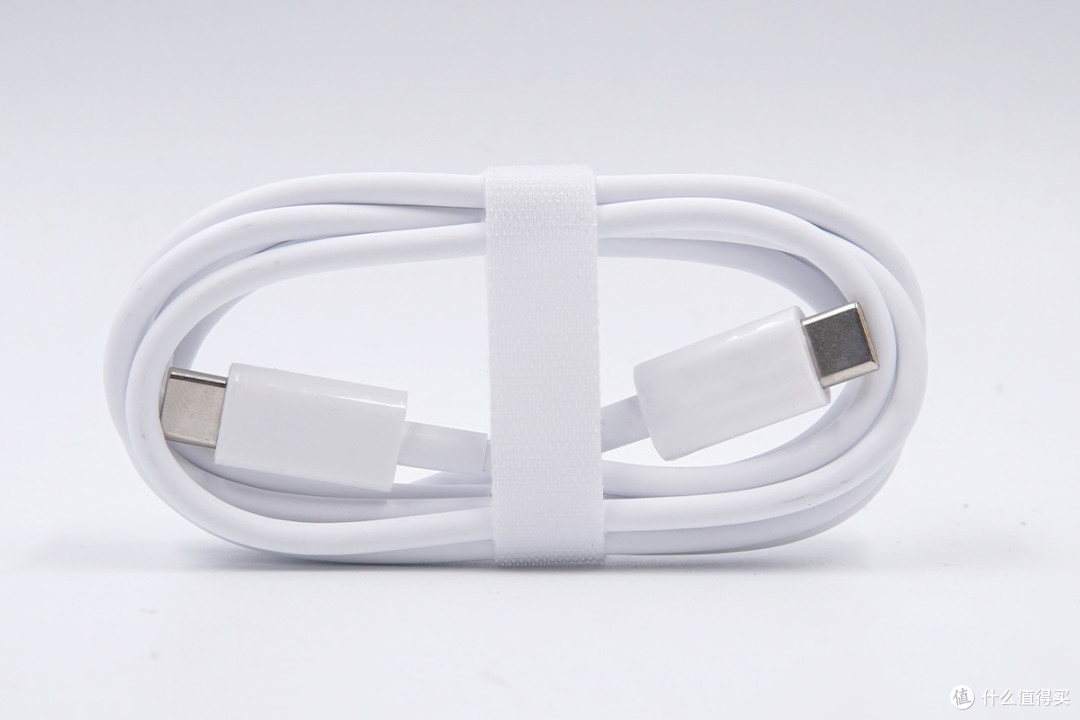

数据线使用白色魔术扎带进行捆绑整理，线身表面光滑无毛刺。

数据线线头塑料外壳采用亮面烤漆处理工艺，线身和线头交界处采用抗弯折处理。

使用ChargerLAB POWER-Z KM001C检测显示该线缆带有E-Marker芯片，电力传输能力为20V/5A，数据传输能力为USB 2.0。

Lenovo联想这款65W快充充电器通体白色设计简约，机身壳表面采用亮面烤漆出来工艺，光滑洁白，机身上印有YOGA品牌字样。

充电器机身各面之间为光滑弧面过渡，摸起来很圆润。

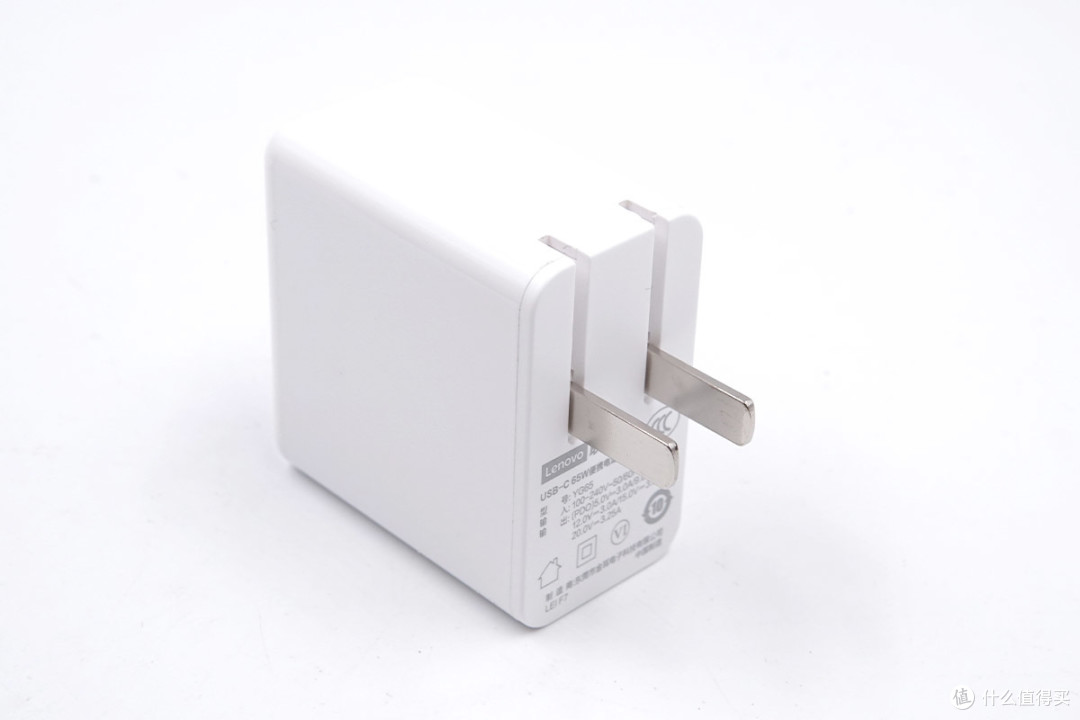

输入端配备的是可折叠国标插脚，收放自如、携带方便，且不会刮伤其它电子产品。

输入端外壳上标注产品参数信息，型号：YG65；输入：100-240V~50/60HZ 1.8A；输出：5V/3A、9V/3A、12V/3A、15V/3A、20V3.25A；制造商：东莞市金耳电子科技有限公司；产品充电器已经通过了3C认证和VI级能效认证。

输出顶面配有一个USB-C输出接口，白色胶芯不露铜。

这款充电器的体积与苹果30W充电器（中间）相当，比苹果61W充电器小很多，体积优势还是比较明显。

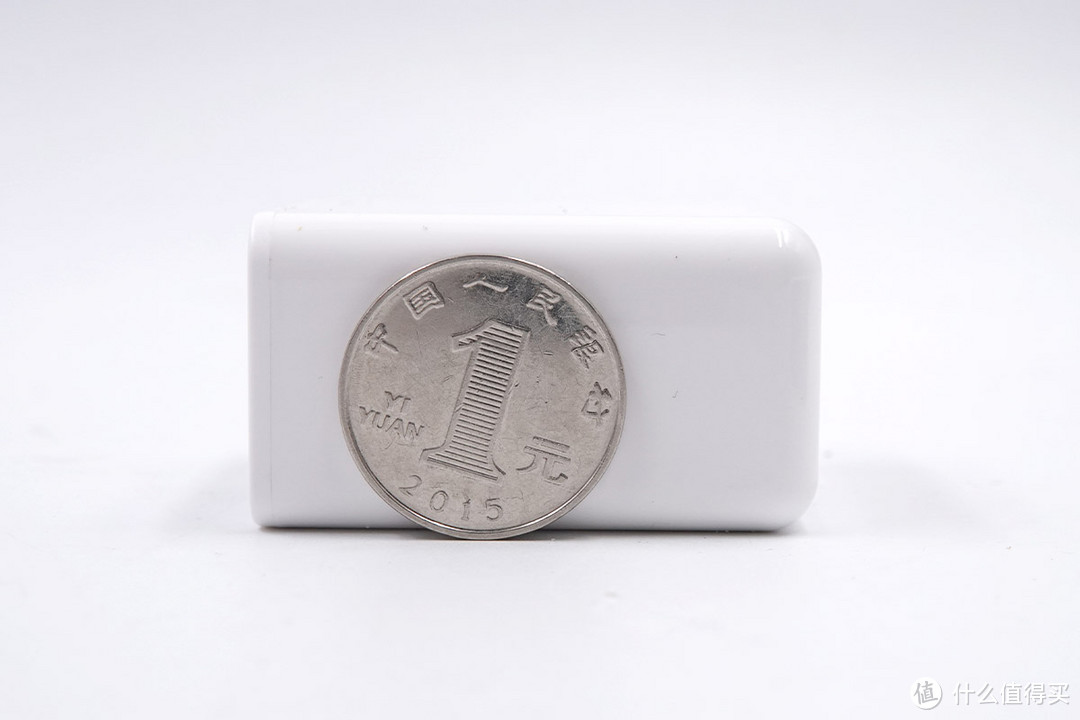

充电器厚度比一元硬币直径稍大。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0/3.0和Huawei-FCP快充协议。

除此之外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/3A、9V/3A、12V/3A、15V/3A、20V/3A 五组固定电压档位。

二、联想YOGA 65W充电器拆解

暴力拆开输入端外壳，与主体机身壳之间采用超声波焊接工艺进行连接，插脚使用螺丝和白色塑料板进行封装固定。

折叠插脚内部一览，插脚通过两根金属弹片与PCB板接触供电。

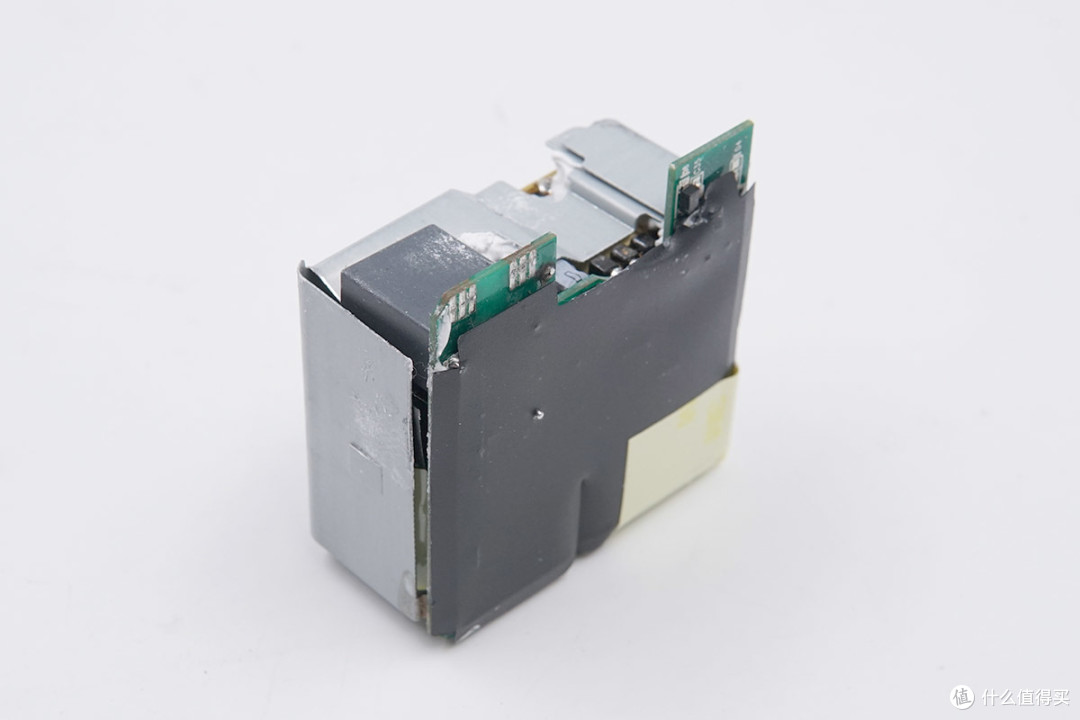

将内部板子取出，PCB板侧身围有一圈金属散热片，变压器和金属散热片之间注胶固定和帮助导热。

底部金属散热片和PCB板之间有黑色塑料片进行绝缘隔离。

拆掉所有的金属散热片，变压器、固态电容和电解电容等元器件均有打胶加固，电解电容和共模电感之间有黑色绝缘板进行隔离。

PCB板前端一览，设有安规X电容、保险电阻和PWM主控芯片供电电容。

安规X电容特写，容量0.47μF。

PWM主控芯片供电电容，规格为50V 3.3μF，丹阳法拉 FZE系列。

旁边是一颗保险电阻，外套热缩管。

PCB板侧面一览，电解电容上贴有黄色胶带，共模电感打胶固定。

初级滤波电解电容体积很大，规格为400V 100μF，丹阳法拉 FZE系列，105℃高温，额定寿命2000h。

丹阳法拉 FZE系列电解电容介绍。

共模电感特写，用于滤除EMI干扰。

另一颗小电解电容特写，规格为100V 10μF，丹阳法拉 FPH系列，105℃高温，额定寿命2000h。

丹阳法拉 FPH系列电解电容介绍。

板子另一侧焊接有变压器。

变压器使用绝缘胶带包裹，顶部喷码有信息。

输出端一览，焊接有固态电容和滤波电感；USB-C接口采用协议小板垂直焊接在主控PCB板上。

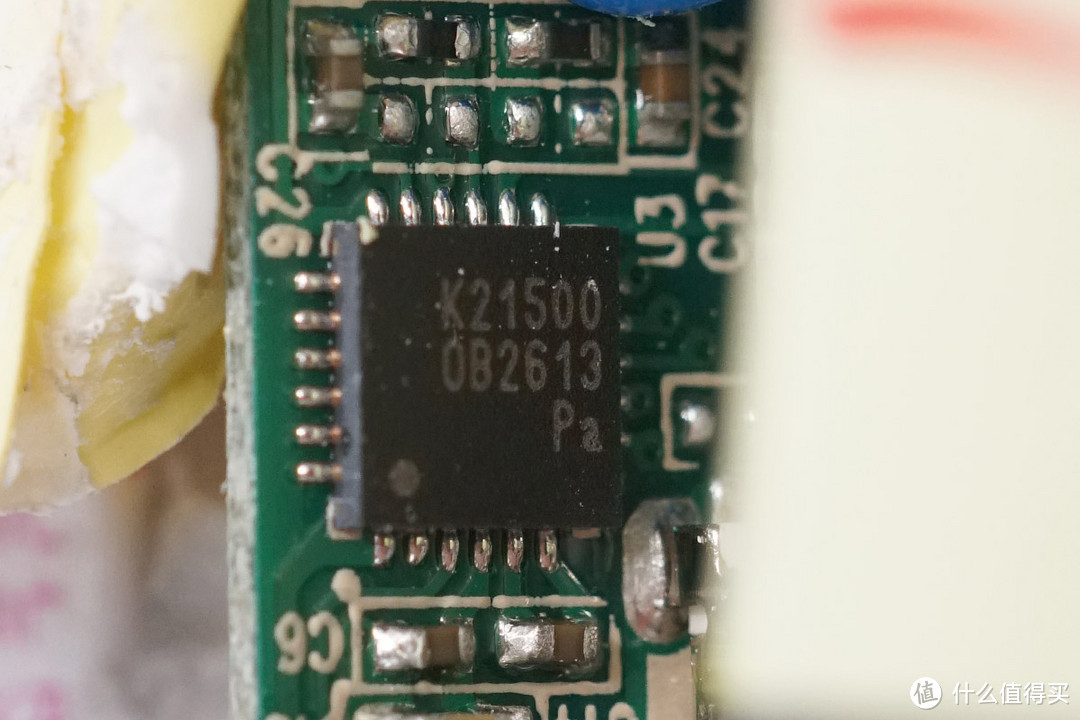

USB PD协议IC采用昂宝OB2613，用于支持PD协议和电压调节。OB2613是昂宝电子开发的一款高精度高集成度的USB PD控制器， 已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证。

昂宝OB2613符合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。

昂宝OB2613提供宽范围的VDD工作电压区间，使得客户使用传统变压器设计并免于使用LDO稳压线路给PWM芯片供电，同时其独有的环路自适应技术可完全应对USB PD应用的输出宽范围变化的要求。凭借雄厚的技术实力和品牌优势，目前OB2613方案已经在Dell、Lenovo等一线大厂实现量产。

USB-C接口的输出VBUS管，型号ZM075P03M，PMOS，耐压30V，来自深圳真茂佳半导体有限公司。

真茂佳半导体ZM075P03M详细资料。

USB-C接口母座特写，过孔焊接。

输出滤波固态电容特写，规格为25V 680μF，万裕ULR系列。

滤波电感特写，打胶进行固定。

两颗Y电容特写，其中一颗的焊脚套有绝缘塑料管。

PCB板背面一览。

输入端TMBF310整流桥。

初级主控开关MOS来自东微半导体，型号OSG65R125JF。其采用先进的GreenMOS技术，125mΩ超低导阻、低栅极电荷、快速开关和优异的雪崩特性。PDFN8x8封装，热阻更低，此外芯片所在位置过孔露铜加锡，加强散热。

东微OSG65R125JF详细规格资料。

PWM主控芯片采用昂宝OB2638，这是一种高度集成的准谐振（QR）控制器，具有自适应多模调节功能，针对高性能、低待机功耗和宽输出电压范围的USB-PD适配器解决方案进行了优化，并与USB-PD次级控制器（如OB2613）一起使用。该控制器集成了105V低压差稳压器（LDO），与离线反激变换器应用兼容，覆盖广泛的输出范围。

昂宝OB2638详细规格资料。

1008光耦，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

次级同步整流控制采用MPS芯源半导体MP6908。

MP6908详细规格参数。

次级同步整流MOS采用英飞凌的BSC077N12NS3 G，NMOS，耐压120V。

英飞凌BSC077N12NS3 G资料信息。

全部拆解完毕，来张全家福。

充电头网拆解总结

Lenovo联想这款65W PD快充充电器机身表面光滑洁白，边角圆润，插脚灵活可折叠携带方便。C口不仅支持QC2.0/3.0和FCP快充协议，还支持USB PD3.0快充标准，具备5/9/12/15/20V五组固定电压档位。支持市面上大多数的手机和笔记本等的快充需求，日常充电一个全搞定。

充电头网通过拆解了解到，这款充电器的AC-DC降压部分，由初级PWM芯片昂宝OB2638搭配东微高性能MOS，以及同步整流控制器MP6908搭配英飞凌MOS组成；并采用了昂宝快充协议芯片OB2613和真茂佳半导体VBUS开关管；内置丹阳法拉电解电容以及万裕固态电容滤波，用料均为业界知名品牌。

除了用料讲究之外，充电器的做工也是相当到位，元器件布局紧凑、有序，PCBA模块通过注胶并使用大面积金属散热片进行散热，保证高功率密度下的散热性能。
