失传技术研究所小讲堂 篇四十三:ITX机箱安装简易教程
创作立场声明:最近一直没什么时间,不过咱等放假了就好了 也许可以折腾些软路由之类的
张大妈的各位好。之前咱也说了这100块钱的迷你主机的赛扬J1900虽然是ATOM凌动U增大规格升级成的,但是性能方面意外的好用,除了用来查资料之外其余的影音性能也达到了一定的水平(流畅解码H265 1080P H264 4K),虽然集显的游戏性能差点,但是完全值回100块钱的票价了。这次咱就给这个平台好好收拾收拾然后简单的装箱了
这个箱子是我之前买D525那家店拿的,那家店其实毕竟属于某宝商户和咸鱼二手是没法比,因此当时那个D525咱拿到手之后点亮了就完事了 那个D525的性能其实说起来非常感人,虽然是双核四线但是性能完全不行的,开网页都费劲。后来上了个要求贼高的4G条到了顶配也是那样于是我就果断甩出去了 当时我姥家没有电脑所以就简单的把这个拿过去了
看网页依然卡 而且这个4G条必须要标压16颗粒的DDR3然后查参数居然工作在800Mhz,感觉完全浪费了这个条的性能
但是单说这个箱子其实还行的,15一个,甚至再加10块钱还能得到12V转ATX电源,但是咱这回这个板子可以插12V圆口因此就没啥电源问题了
第一步咱当然是装挡板了,以前装ATX机箱的时候经常喜欢给机器啥都装好之后发现挡板忘安了,倒是也不耽误用,然而其实还是最好有挡板的,不然机箱容易进灰
这就是之前说的那个有钳子夹过痕迹的挡板
这机箱虽然是为17*17 ITX板子准备的,但是预留了电源口可以装12V转ATX电源 不过因为卖家只有12V转ATX24而没有24+4的电源,所以机箱的发货延误了很长时间,直到这次这个板子到手咱觉得电源什么的已经没必要才算完事
顺带说下卖咱板子和机箱这两家其实都挺实诚,箱子这家单买箱子不仅卖了而且卖家还承担了一半运费,半卖半送。至于板子这家更别提了非常实在,今天咱还整了个1037U的板子60包邮,虽然双核但是性能和J1900差不太多,而且是HASWELL的,板子一样支持MSATA和MPCIE,比D525什么的不得不说是强太多了。(早知道有这个要什么D525,不过也好,现在那个D525也不算翻车,毕竟也没浪费……吧 实在不行改天再下放到更没有电脑的地方得了 反正只要是一套能用的X86-64系统我相信这玩意总是有点用的 哪怕做软路由或者NAS呢)
电源板省下了空出的地方也不是不能干别的,整个12V锂电包一样可以嗨很长时间了
把前置借口跟开关指示灯按照协议接好就行了,定义图我们上次介绍板子的时候发过
不过我还是习惯给电源和硬盘指示灯反接,蓝灯白天还行晚上用太刺眼了,咱可受不了长亮的光污染
红光长亮就好多了
此外这个机箱因为是工控机所以还带了三个额外的串口
虽然咱板子上只有一个可用就是了
不过不代表咱板子上没有扩展串口的能力,只不过需要咱自己焊接排针就是了,在必要的时候焊上插针应该就是串口了
此外这个机箱虽然看着一切都好但是它很难容纳3.5的机械硬盘
横竖放着都不太容易 放2.5硬盘倒是没问题但是这无疑增大了成本 此外这次这个板子是带SATA电源接口的
这次咱上了个4G的镁光内存 虽然是8颗粒但是非常有意思 一会说
其实这个机箱最大的意义恐怕还是前置USB,这样后置的俩3.0俩2.0口就轻松多了
最后无线网卡的天线从机箱后面穿出来固定在前端就行了
现在网卡上机虽然识别型号但是驱动用驱动人生根本装不上,怀疑不是兼容性问题就是系统不好,简单换个6300试试要是还不行就是得重做系统了
另外这个内存虽然只有一个插槽但是居然还能双通道,可以说非常厉害了
一根内存自己和自己组双通道吗
那么这个机器对于咱究竟有啥用呢?其实对咱的意义更多恐怕还是复习用,因为完全可以无风扇所以咱可以享受绝对的安静,一边看着PPT一边写笔记完全没问题的
另外TP等老牌缩水厂的无线网卡也好路由也好一定要买V1.0的,越往后越缩水,到时候可别等信号不好才发现网卡有猫腻 好在现在无线设备厂商越来越多缩水厂的东西也就没啥市场了

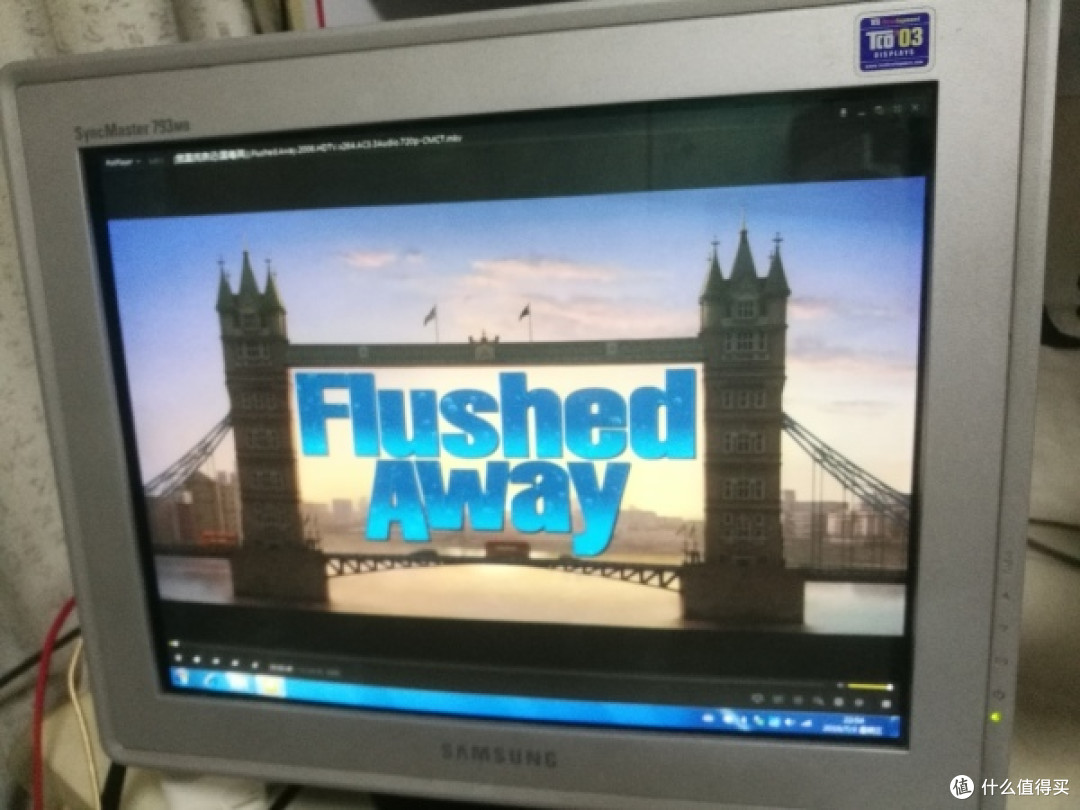

累了还可以看看电影,刚才也说了各种标准高清制式完全流畅不卡 好在现在还没H265的4K,现在咱一般水平的机器也就能轻松应对了
最后这个机箱的体积不得不说还是和ITX板子差很多的,感觉没准MATX的板子也能放下,未必非得拘泥17*17的ITX板子
1、ATX主板:ATX结构、ATX主板标准(Advanced Technology Extended ),尺寸为305 x 244 mm,是目前最常见的主板,标准型主板,也是通常所说的“大板”。
2、M-ATX主板:Micro-ATX紧凑型主板,尺寸为244 x 244 mm,也就是常说的“小板”主要用以一些小机箱。
3、ITX主板:ITX板型主板尺寸为170mm*170mm,迷你机。
此外还有UATX和EATX板子,不过基本主流就以上三种,除了体积噪音敏感的特殊用途用ITX以外我还是建议各位上ATX的板子的,反正都是台式机MATX和ATX差不太远的,而且扩展来说还是ATX强些,对于咱这样的一个机器能传五年甚至捡十年前的平台的垃圾佬来说当然还是ATX王道了 咱现在的机箱是15年前祖传的,装着10年前的*级平台(X4 640T开核1405T),用的是五年前的中端显卡(GTX750),咱不是依然没日没夜的玩着GTA5开着高特效,这些垃圾又不是不能用。别说750了,就是GTS250不也一样能玩。等过几年RYZEN便宜了咱到时候再和捡速龙2一样几十块钱收锐龙不是一样能苟很多年了
