镀金水晶头？大部分是骗局罢了，别缴智商税

前几天有人和iN提到自己买到了镀金的水晶头了。

水晶头镀金这件事咱们就有得聊了。

在电子工业里，给引脚镀金是一种再正常不过的防护工艺，它的目的很简单——防止氧化、提升接触稳定性。尤其是在芯片封装、精密连接器、军用和航天级别的插头上，镀金层能在高湿、高腐蚀、长时间服役的环境中，保持低接触电阻和可靠导通。换句话说，镀金在这些领域是真正的刚需。

但是，很多人一听到“镀金”，脑子里立刻浮现出一个“金比铜导电性更强”的念头，这其实是个非常典型的认知错位。

在纯金属的导电性排行榜里，金并不是第一，银才是导电性能最好的金属，其次是铜，金排在第三位，而且和铜相比，导电率还是断崖式的下跌，仅仅比第四位的铝高一点，而比起第二位的铜则大大的不如。

那么为什么用镀金触点而不用镀银触点或者直接用铜呢？这是因为银本身会氧化，如果要镀银保持电器特性的话，需要镀得很厚，而且时间长了依然会导致被氧化后电阻率提高。

至于纯铜，虽然导电性接近银，但它的氧化速度比银还快，生成的氧化铜、电解铜绿不仅会增加接触电阻，还会在插拔时造成表面磨损，导致接触面进一步恶化。

金的优势就在于——它在常温常湿环境下几乎不与空气反应，即便镀层很薄，也能在多年内保持低接触电阻，因此在高可靠性、长期服役的连接器里，镀金是最稳妥的选择。

但话说回来，现在廉价水晶头上镀的金真的有意义吗？要知道量变才可以产生质变

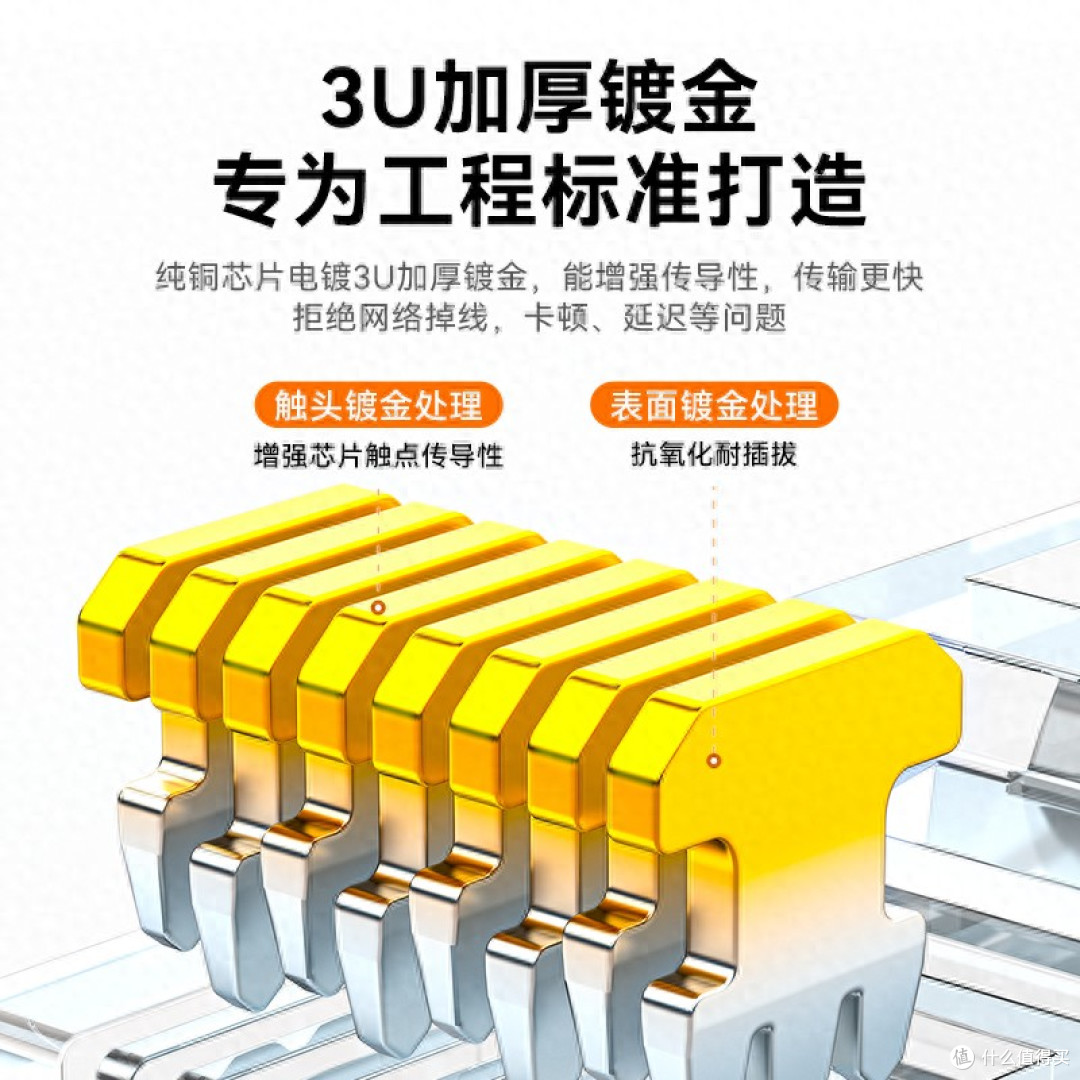

看第一张图，有一个数值叫做“3U加厚镀金”，很多人理解这个U是微米（µm）的意思，3微米也就是0.003毫米了。虽然薄，但是还是应该有那么些效果的。只不过在电镀行业中，U怎么可能是微米的意思呢？实际上是“微英寸（µin）”，知道米和英寸的大小比例吗？到了微英寸这个级别3U大约是0.0762 微米，差不多是很多人觉得的3微米金层的1/40。

其实电子行业是有标准的，如果是以µin计算，应该是在30-50U甚至是在80U的厚度，除去电子行业之外，还有类似珠宝行业也有类似的说法：

所以说所谓的3U加厚镀金，也就仅仅是廉价的装饰品罢了，没有真正实际的意义。

镀金薄不耽误用吧？

如果说的是像 3U（约 0.0762 微米）这种薄镀金，在廉价水晶头上确实不耽误你插上用，但它的作用要分场景来看。对大多数家庭网络而言，RJ45 接触面在铜或镀镍状态下已经足够满足千兆甚至万兆传输的要求，镀一层薄薄的金，对速度和稳定性几乎没有实质提升。它唯一的优势，是在短时间内提供一定的防氧化保护。

不过，这种厚度的金层非常脆弱，尤其在频繁插拔的环境中，摩擦很快就会将镀金磨穿，露出的基材一旦开始氧化，接触电阻就会慢慢升高，甚至出现接触不良。如果处在潮湿或带有腐蚀性气体的环境里，这个过程会更快。

在家用场景中，如果网线插上几年不动，3U 镀金也能撑到换线的时候，因此很多人觉得“能用”没问题。但在专业机房、户外设备、舞台系统等对可靠性要求高、插拔频繁的场合，这种薄镀金的寿命非常有限，还不如一开始就选用 30U～50U 的高厚度镀金触点，或者镀厚银并做好密封防护。

因此，薄镀金能用，但它并不是性能加成，更像是给廉价产品贴上的心理安慰标签。

那么有没有真正的镀金水晶头在卖呢？

真正意义上的“镀金水晶头”，指的是触点镀金厚度在 30U～50U 微英寸（0.76～1.27 微米）以上的产品，这种厚度才能在长期插拔、潮湿、高腐蚀环境中依然保持低接触电阻。它们多用于专业机房跳线、军工通信、医疗设备等对可靠性要求极高的领域，售价也远高于普通民用产品。

市面上偶尔能在一些专业网络配件品牌找到这类水晶头，比如 AMP（安普现在叫康普）、Panduit（泛达）、Belden（百通）等，它们在技术规格书（datasheet）里会明确标注“50 μin Gold Plated Contact”之类的字样，并且会提供第三方检测数据。而国内的多数所谓“加厚镀金”标识，没有标单位或者偷换成微米，实际上只有 3U、5U 这种装饰性厚度。

例如康普的这款：

1.27µm 其实就是50U的镀金，这个厚度在电子行业里已经是高规格了。只不过，你买来自己做网线，又有什么意义呢？要知道，网线钳子一压下去，那一整排金闪闪的触点会被钢模直接咬进铜导体，表面那层镀金在压接位置几乎是瞬间报废。

这种水晶头实际上是供应给预制线缆的零件，在生产线上压制可以最大限度的保障镀金层损失较小，而在家里用那几块钱几十块钱的网线钳子去压，能压好？你信吗？反正iN是不信！

到头来，你的网速不会因为镀金多了几个微英寸而更快，信号也不会因为它闪过一瞬金光而更稳，唯一的提升就是让你在插上线的那一刻，觉得自己用上了“高端货”。
